M20规格六角开槽锁紧螺母结构设计

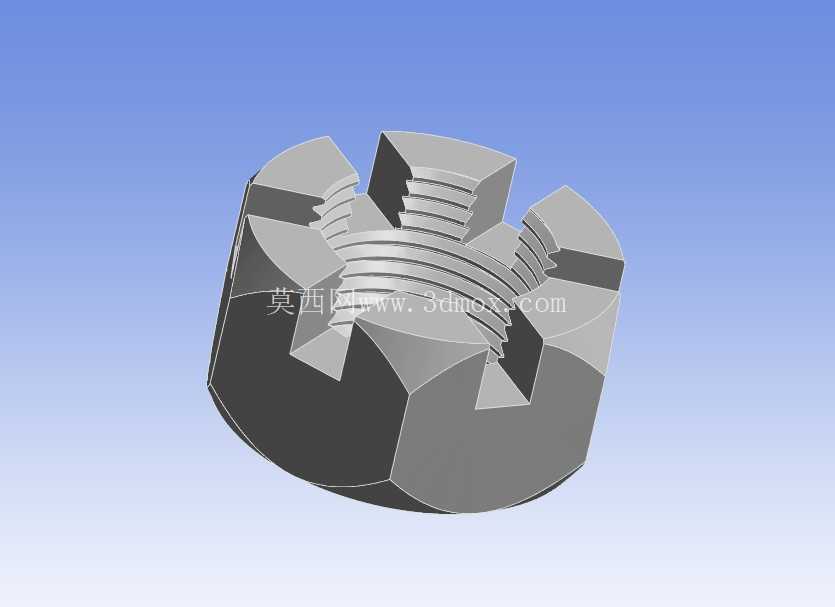

在商用车底盘悬挂、转向拉杆连接、工程机械重载铰接点这类存在持续振动载荷的工况里，普通六角螺母很容易因为螺纹副间的摩擦力矩衰减出现松脱，严重时会引发连接失效、部件脱落的安全事故，六角槽螺母就是针对这类防松需求设计的专用紧固件。这款M20规格的六角槽螺母，整体采用标准六角外形设计，六方对边尺寸匹配常规M20螺母的通用扳手规格，现场装配时不需要额外定制专用工具，普通开口扳手、套筒扳手都可以完成拧紧作业，适配绝大多数户外维修、生产线装配的工具条件。螺母顶部均匀分布六个轴向开槽，槽的深度刚好匹配对应规格开口销的穿入直径，当螺母拧到规定的预紧力矩之后，需要对齐螺栓杆部预制的径向销孔，把开口销穿过螺母槽和螺栓销孔之后掰开销脚，就能形成机械锁止结构，完全阻断螺母因为振动出现回旋松退的路径，哪怕螺纹副的摩擦力因为长期载荷出现衰减，机械锁止结构也能牢牢把螺母固定在拧紧位置，不会出现位移。设计这款螺母的时候，首先要保证内螺纹的公差符合普通粗牙螺纹的6H精度要求，和M20外螺纹配合的时候不会出现过紧卡滞或者过旷间隙过大的问题，螺纹收尾的退刀槽位置做了圆弧过渡，避免应力集中导致的螺纹根部断裂，毕竟重载工况下螺母承受的轴向拉力、横向剪切力都不小，应力集中点很容易成为疲劳失效的起始位置。六角外形的棱角处做了微小的倒角处理，一方面是去除加工过程中产生的毛刺，避免装配时划伤操作人员的手部，另一方面也能让套筒在对位的时候更容易套入，减少高空作业、狭小空间作业时的对位难度。顶部开槽的位置做了对称度管控，六个槽均匀分布在螺母上端面，不管螺母拧紧到哪个角度，最多只需要回旋30度就能找到和螺栓销孔对齐的槽位，不会出现为了穿开口销过度回旋螺母导致预紧力不足的问题，这一点在底盘装配线上尤为重要，要是为了对齐销孔把拧到规定力矩的螺母往回松太多，整个连接副的预紧力达不到设计要求，哪怕穿了开口销，长期受载也会出现螺栓滑移、连接件错位的问题。从安装边界来看，这款螺母的总高度比同规格普通六角螺母略高，因为顶部开槽需要占用一部分轴向空间，设计安装位的时候要预留足够的螺栓伸出长度，保证螺母拧紧之后螺栓端部能露出螺母上端面2到3个螺距，这样开口销穿入之后不会和螺栓端面发生干涉，同时开槽位置的壁厚也经过核算，开槽之后剩余的金属截面足以承受额定的轴向载荷，不会因为开槽导致螺母整体强度下降。在实际应用场景里，这类螺母除了汽车底盘的球头销连接、推力杆固定之外，也经常用在矿山设备的振动筛铰接点、农业机械的传动连杆连接、起重设备的滑轮组固定位置，这些场景的共同特点是长期承受交变载荷、振动冲击大，单靠螺纹摩擦力的防松方式可靠性不足，必须搭配机械锁止结构才能保证长期运行的稳定性。建模的时候特意还原了螺母的所有工艺细节，比如六方面的表面粗糙度过渡、螺纹牙型的准确轮廓、开槽位置的铣削加工痕迹对应的结构特征，不管是做设备的装配干涉检查，还是做连接副的力学仿真分析，都能直接调用这个模型，不需要再额外修正结构细节。很多新手设计连接结构的时候容易忽略开槽螺母的安装空间要求，比如螺母上端面如果紧贴其他零件的端面，开口销就没有穿入和掰开的操作空间，所以在做整机结构布局的时候，螺母上端面必须预留至少5毫米的操作间隙，方便装配工人用尖嘴钳完成开口销的弯折固定，这个细节在很多三维装配模型里经常被遗漏，导致实际生产装配的时候出现工艺性问题，这款模型在设计时就把这些实际装配的边界条件考虑在内，结构尺寸完全符合实际量产零件的参数，能直接用于整机的虚拟装配验证。
