SolidEdge设计简易起重吊挂用单钩结构

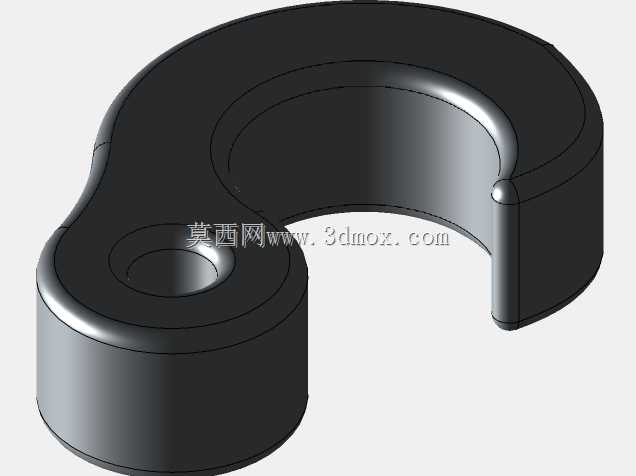

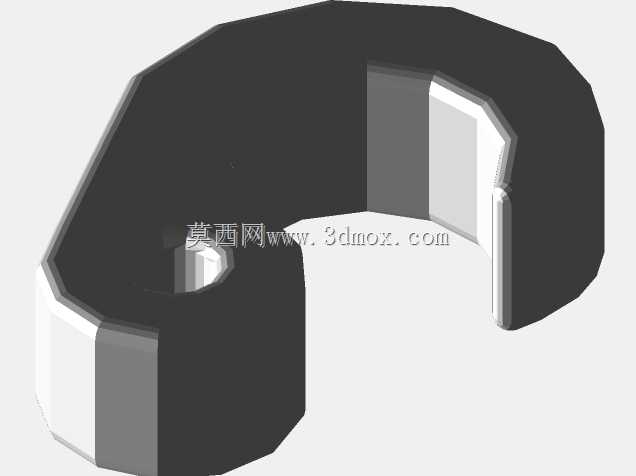

　　在车间日常物料转运、轻型设备吊装、工装夹具挂装的场景里，这类简易单钩是出现频率极高的吊挂连接件，不像大吨位起重吊钩需要配套复杂的保险卡、防脱棘爪结构，它的定位就是覆盖100kg以内的轻型吊挂需求，不管是生产线旁的工具挂装、仓储区域的轻型物料悬吊、还是小型试验台的载荷挂接点，都能看到这类结构的身影。从结构设计逻辑来看，这个吊钩采用了一体化实心成型的思路，没有额外的拼接焊缝或者装配销轴，整体从上端的挂接孔到下端的钩体是连续的实体结构，避免了连接位置的应力集中问题，上端的安装孔做了整圆倒角处理，不管是穿圆钢销轴、还是直接挂在横杆上，接触位置都不会出现尖锐棱边割伤配套连接件的情况，孔的内径和钩身的厚度做了等强度匹配，

　　不会出现孔位先于钩身变形的问题。钩身的曲线段没有采用突变的折线过渡，从挂孔位置向下延伸的过程中，截面厚度保持均匀过渡，到钩尖位置做了圆弧收边，既不会因为钩尖过于尖锐划伤吊挂的物料或者操作人员，也能保证挂入吊绳、吊环的时候有足够的导入角度，不需要刻意对准就能顺利挂入。实际使用的时候，这个吊钩的安装边界非常灵活，上端的挂孔可以适配不同直径的吊挂销轴，只要销轴直径不超过挂孔内径的80%，就能保证挂接后吊钩有足够的摆动余量，不会在起吊过程中出现卡滞别劲的情况；钩体的开口尺寸经过测算，刚好能容纳常规直径的尼龙吊绳、钢丝绳套以及小型卸扣，不会因为开口过大导致吊具容易滑脱，也不会因为开口过小导致常规吊具无法挂入。从受力角度分析，

　　这个吊钩的危险截面在钩身弯曲段的内侧位置，设计的时候特意把这个位置的截面做了小幅加厚，抵消弯曲应力带来的载荷集中，整个钩体的外轮廓没有多余的凸起结构，不管是存放还是安装，都不会和周边的设备结构发生干涉，哪怕是在空间比较局促的设备内部做挂接点，也能顺利安装到位。和市面上常见的冲压薄板吊钩不同，这个实体结构的吊钩抗侧向载荷能力更强，哪怕起吊过程中物料出现小幅摆动，侧向的分力也不会让钩体出现侧向变形，日常维护的时候只需要定期检查钩身有没有出现裂纹、挂孔有没有出现异常磨损即可，不需要做额外的润滑或者保养，非常适合在无专人维护的通用吊挂场景长期使用。很多轻型自动化设备的安全门配重挂接、小型料斗的提升挂点、工位器具的吊挂移位，

　　都会选用这类结构简单的吊钩，它没有多余的功能结构，把核心的吊挂承重属性做了足够的强化，加工的时候只需要通过铣削或者精铸就能一次成型，加工工序少，成型后的尺寸一致性好，不需要做后续的二次装配就能直接投入使用。在做三维建模的时候，这个吊钩的曲面过渡全部采用G1连续的圆弧衔接，没有出现曲率突变的位置，不管是后续做有限元受力分析，还是导出加工图纸做数控编程，都能直接提取轮廓线使用，不需要额外修补模型的破面或者过渡瑕疵；模型的安装基准就设在上端挂孔的中心轴线位置，装配的时候只需要把基准轴和配套销轴的轴线对齐，就能完成整个吊钩的装配约束，不需要额外调整装配位置，能大幅提升装配建模的效率。
