可3D打印手动手持搅拌工具结构设计

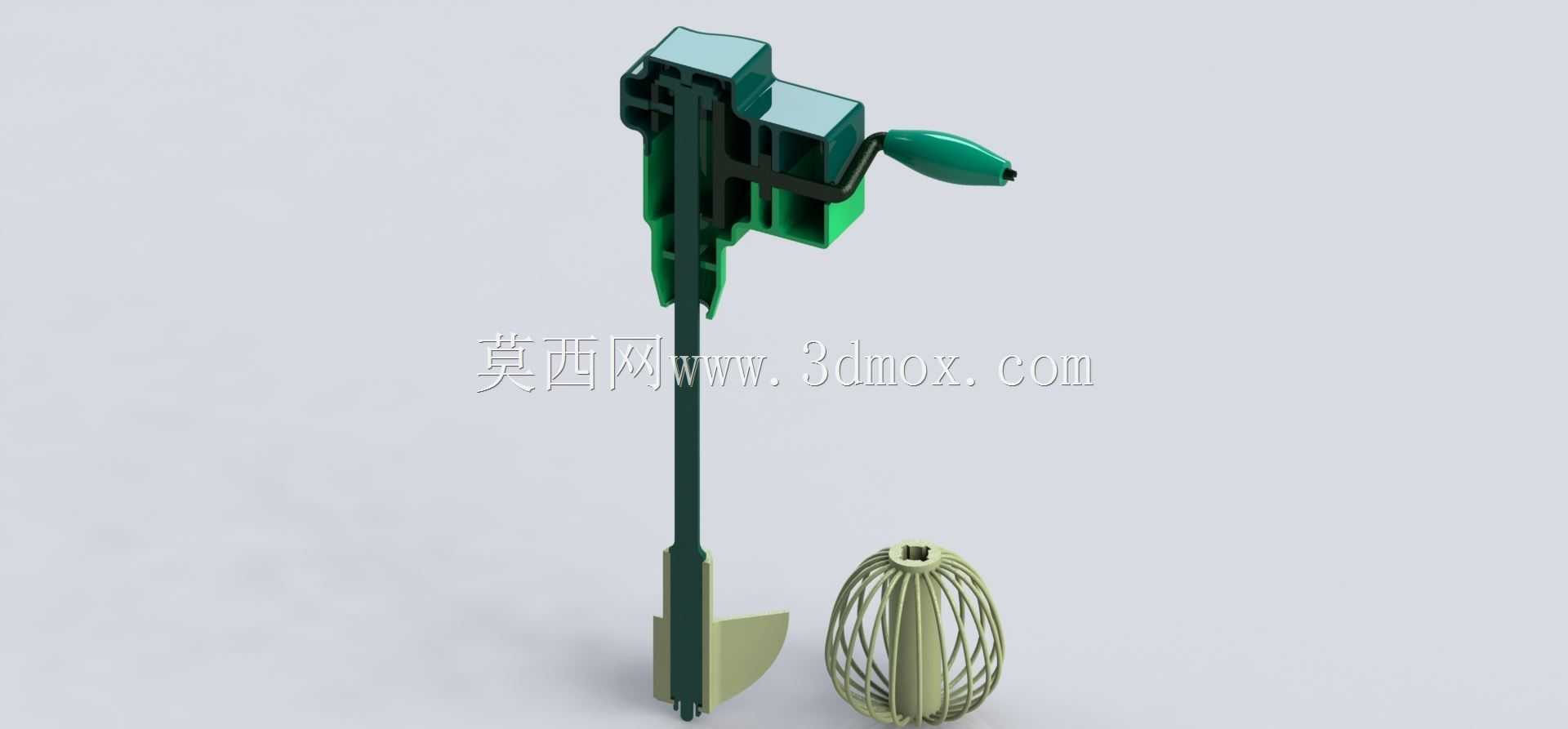

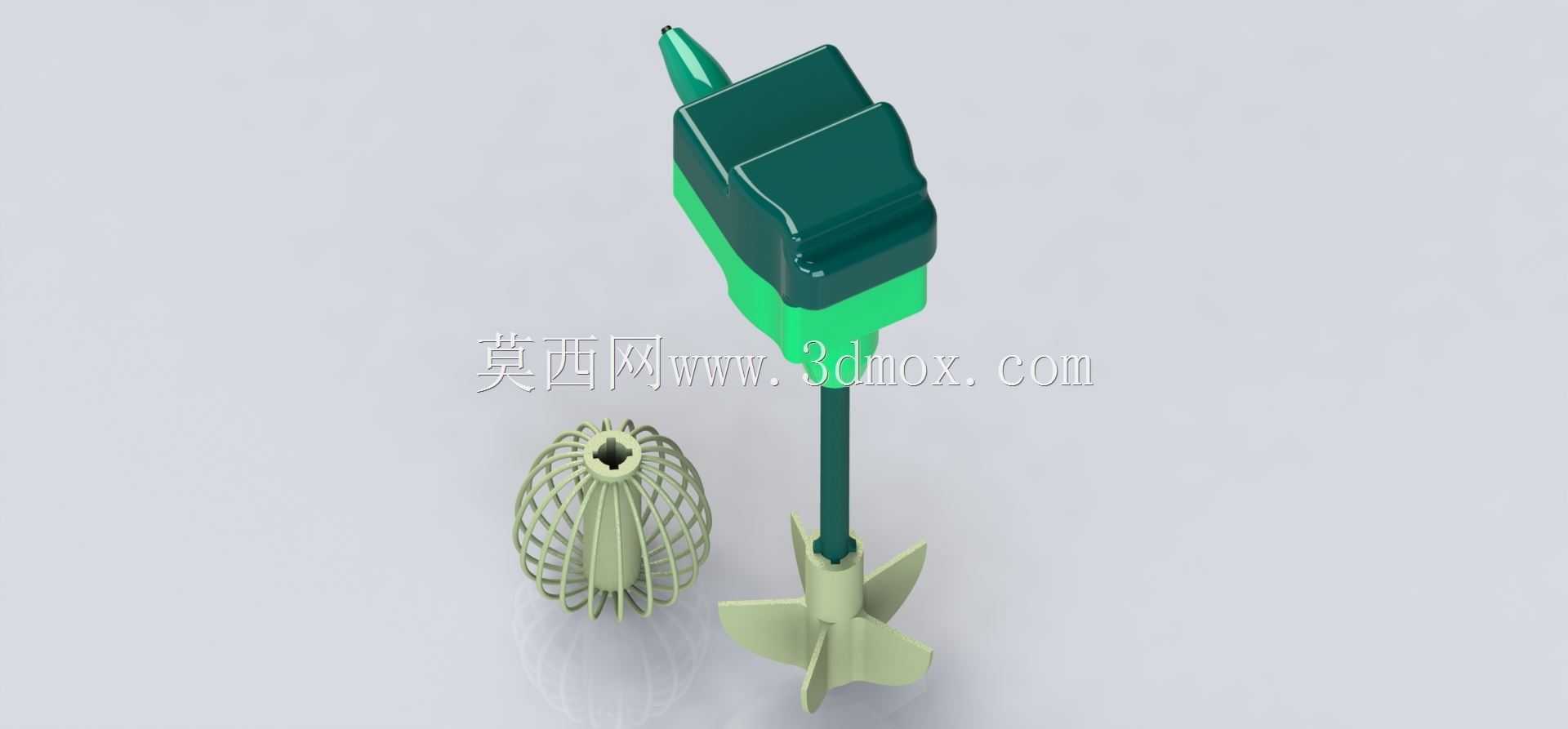

　　这款手动手持搅拌工具的设计，最初瞄准的是无供电场景下的小容量物料混合需求，不管是户外露营时调配蛋液、搅拌简易面糊，还是小型工坊里小剂量涂料、试剂的初步混匀，都能脱离电源独立使用，完全规避了电动搅拌设备依赖供电、电池续航不足的使用局限。从结构设计逻辑来看，整套零件全部采用互锁装配思路，没有设计额外的螺钉、弹簧等标准紧固件，所有连接位都靠零件自身的卡扣、轴孔过盈配合实现固定，不仅省去了装配时的紧固件采购、拧接工序，也从根源上避免了长期使用后紧固件松动脱落、掉入搅拌物料造成污染或安全隐患的问题，日常拆解清洗也十分便捷，不需要额外工具就能完成整机拆分。传动部分采用1:3的增速传动比设计，这个参数是经过反复验证的：

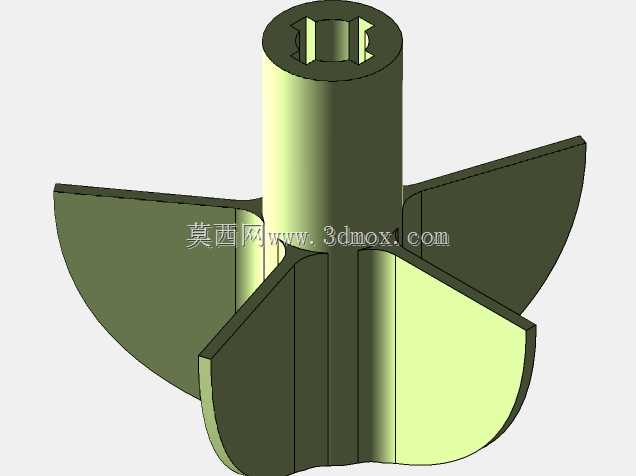

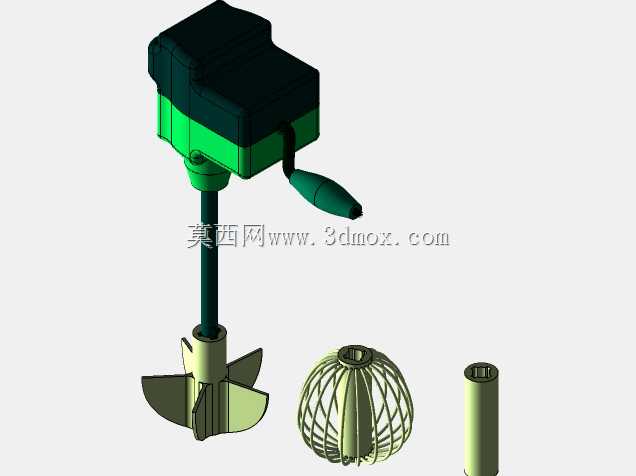

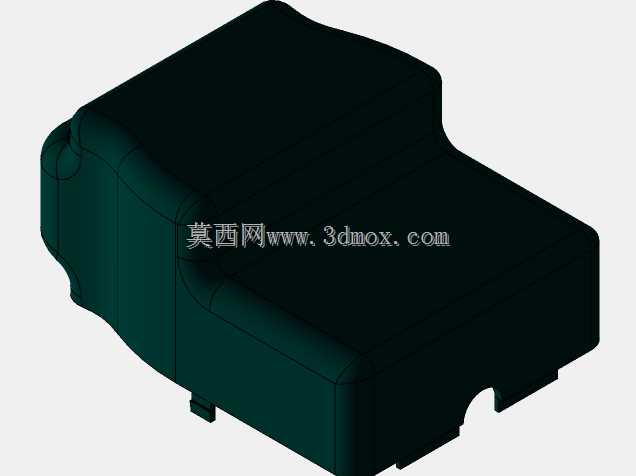

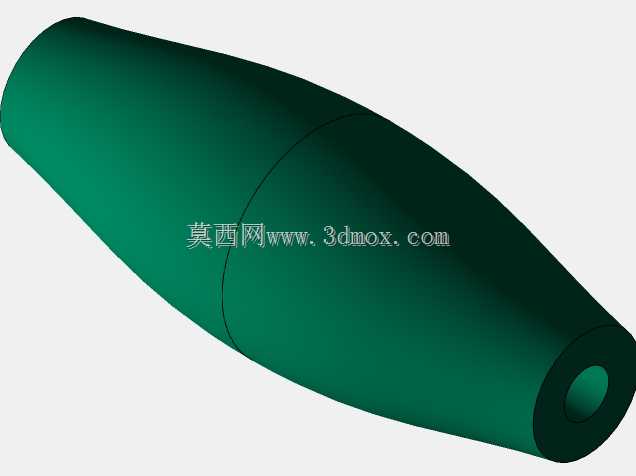

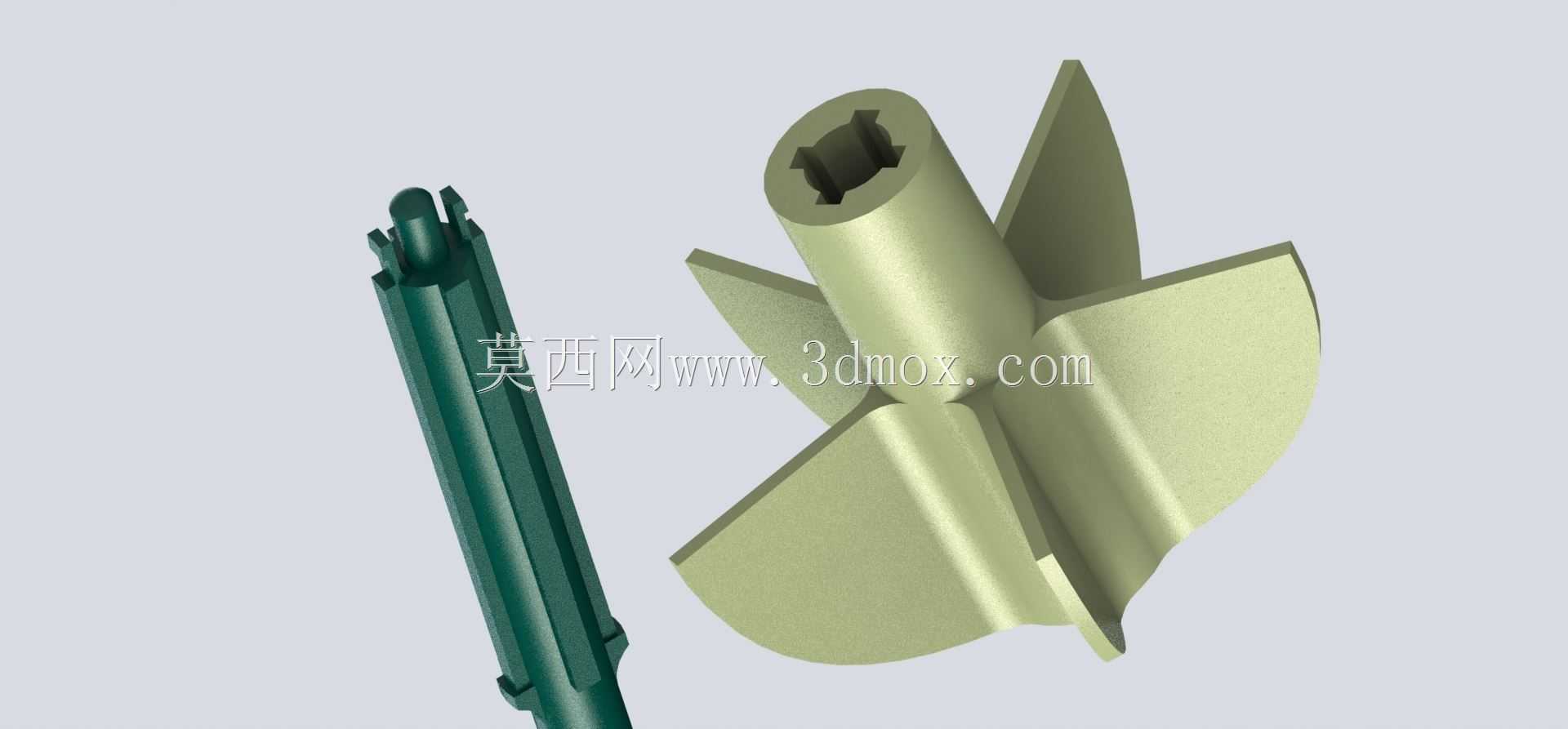

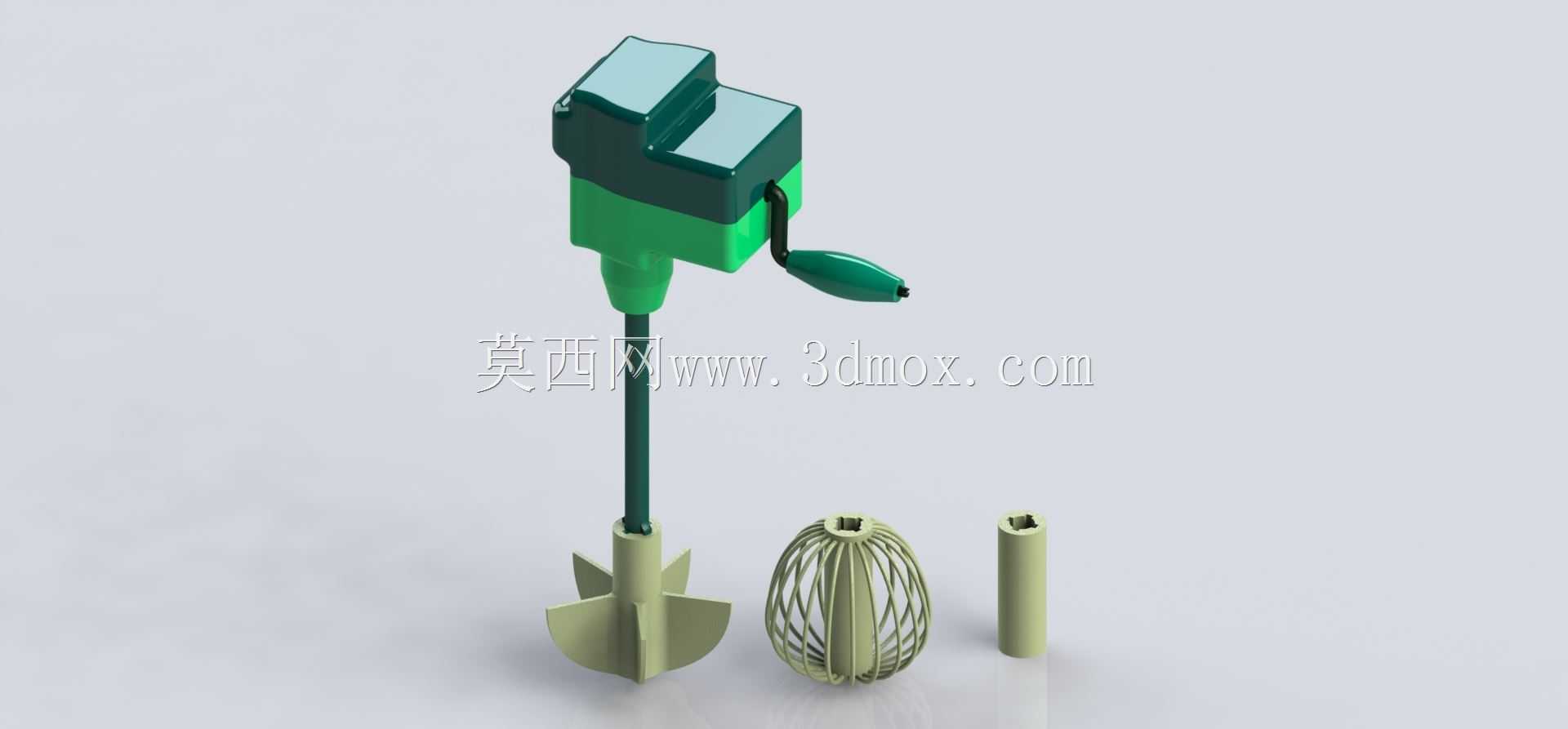

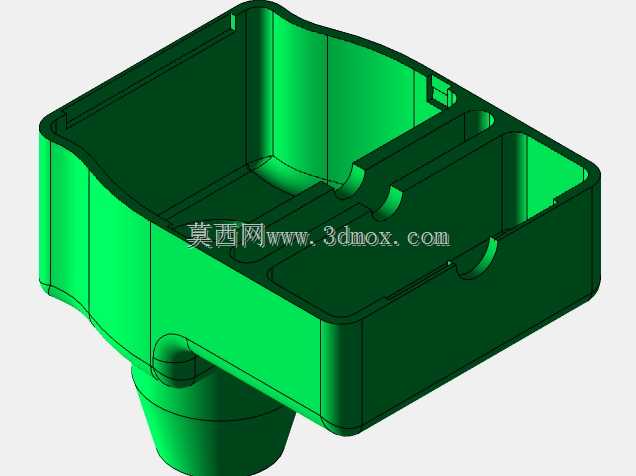

　　手部摇动摇柄的常规转速在每分钟60到80转区间，经过增速结构输出后，搅拌头的转速能达到每分钟180到240转，刚好匹配小容量物料搅拌所需的线速度，既不会因为转速过低导致混合效率差，也不会因为转速过高造成物料飞溅，握持时的反作用力也控制在普通人手腕可轻松承受的范围内，长时间操作也不会产生明显的酸胀感。整机的握持部分做了贴合手掌弧度的曲面造型，指位区域做了轻微的内凹处理，摇柄的长度和转动半径也经过人机工程校核，握持时手掌能完全贴合机壳表面，摇动摇柄时手腕不需要刻意弯折，能保持自然的施力角度，哪怕是手部尺寸偏小的使用者也能稳固抓握，不会出现操作时打滑、脱手的情况。配套设计了三款可快速替换的工作头：第一款是三叶桨式搅拌头，

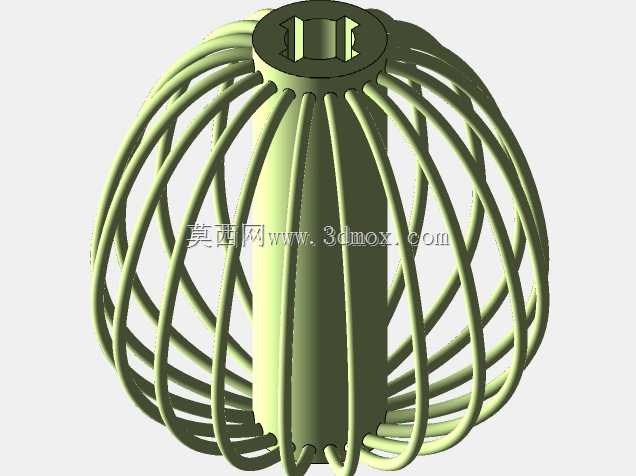

　　桨叶边缘做了导角处理，适合搅拌粘度稍高的面糊、膏状物料，搅拌时能形成稳定的轴向流，减少物料在容器底部的沉积；第二款是笼式打蛋头，镂空的笼型结构在转动时能快速裹挟空气，适合打发蛋液、淡奶油这类需要充气混合的物料，打发效率比普通手动打蛋器提升近40%；第三款是实心圆柱分散头，适合小剂量高粘度物料的初步分散混匀，比如少量胶黏剂、色浆的搅拌，能避免物料附着在镂空结构上造成浪费。所有零件的壁厚都统一控制在2mm到2.5mm区间，这个厚度既满足FDM3D打印的成型要求，不会出现打印时翘曲、壁厚不足导致的结构断裂问题，也能将整机重量控制在300g以内，长时间手持操作不会有明显的负重感。安装边界方面，整机的动力输出轴采用标准的六角快拆接口，

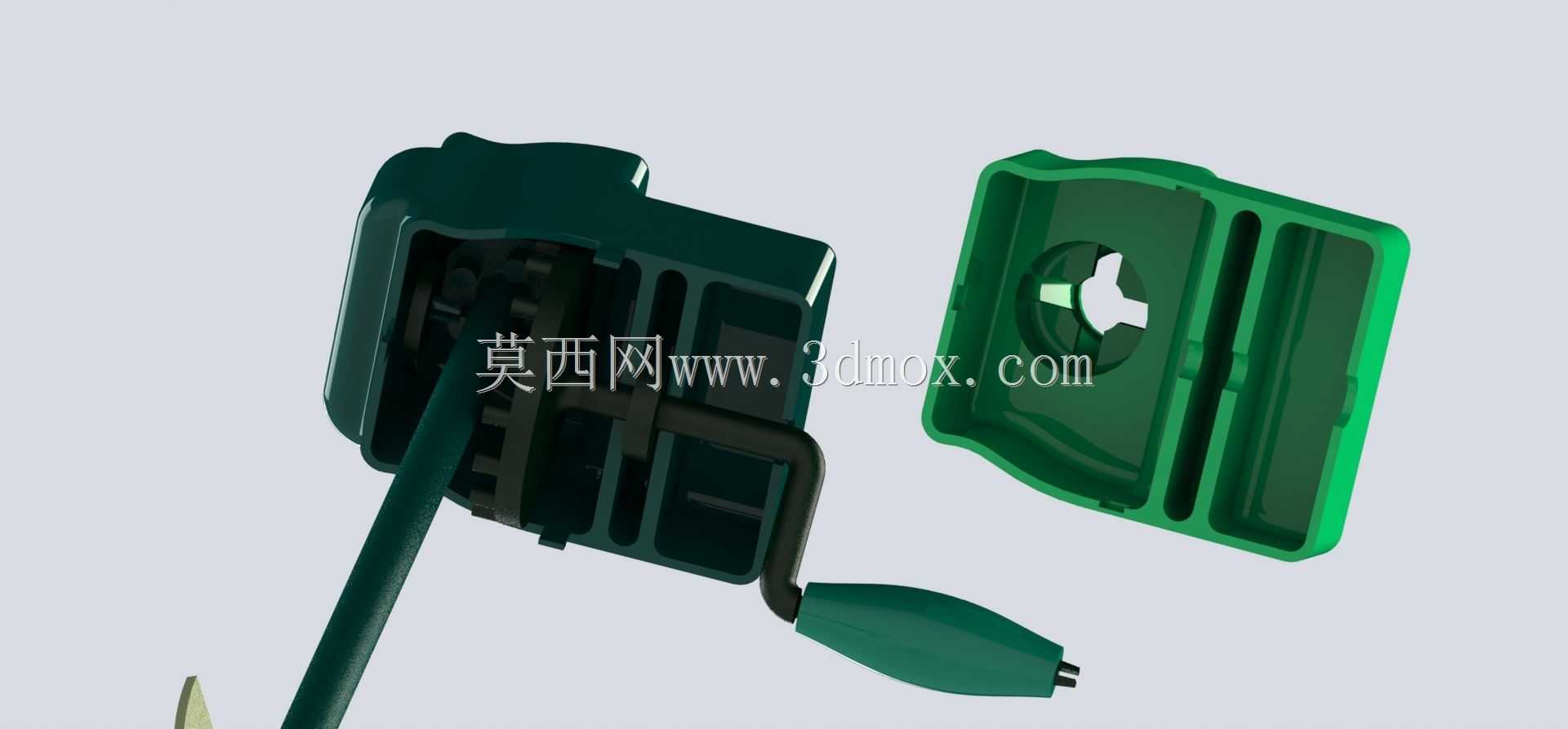

　　替换工作头时只需要将工作头对准接口插入即可，靠六角面的配合传递扭矩，不需要额外的锁止结构，拆卸时直接拔出就能完成更换，接口的配合公差控制在0.1mm到0.2mm之间，既保证拆装顺畅，也不会出现转动时工作头晃动、偏心的问题。机壳内部的传动齿轮全部采用直齿圆柱齿轮设计，齿形参数经过优化，传动时的啮合间隙控制在0.05mm以内，手动摇动时没有明显的卡顿感，齿轮的受力面做了加厚处理，能承受日常搅拌时的最大扭矩负载，哪怕是搅拌粘度较高的物料，也不会出现断齿、滑齿的问题。考虑到3D打印的个性化定制需求，所有零件的外观面都没有做复杂的倒扣结构，打印时不需要添加支撑就能完成成型，后期只需要简单去除打印层纹就能直接装配，使用者还可以根据自己的喜好更换不同颜色的打印耗材，定制专属外观的搅拌工具。除了常规的搅拌、打蛋用途，只需要更换自行设计的定制刀片，就能拓展出更多功能，比如作为小型手动切碎器处理少量食材，或者搭配研磨头完成小剂量颗粒物料的研磨，拓展性十分灵活。整机的外部轮廓没有尖锐的棱角，所有边缘都做了R2以上的圆角处理，日常使用时不会划伤手部，清洗时也不会残留清洁死角，接触食品的部位如果采用食品级PLA或者PETG耗材打印，就能直接接触食材使用，完全满足家用场景的安全要求。
