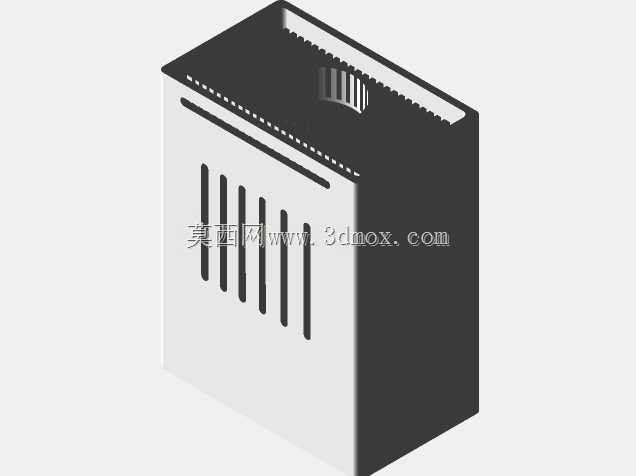

立式封闭结构工业供电电源外观结构

　　这款立式封闭结构的供电单元，在工业现场的应用覆盖范围极广，从车间小型自动化控制站的独立供电，到单机设备的控制回路供电冗余，再到实验室测试台架的固定供电载体，都能见到这类结构的电源产品。不同于开放式裸板电源，全封闭的金属壳体设计首先考虑的是工业现场的复杂环境，车间内漂浮的金属切屑、粉尘、偶尔飞溅的切削液液滴，都不会直接侵入壳体内部接触电路元件，大幅降低了异物导致的电路短路、元件积热失效风险。

　　从设计思路来看，壳体采用上下分块的拼接结构，主体外壳为薄钢板折弯成型，拼接处预留均匀的咬合止口，既可以保证装配时的定位精度，也能减少额外紧固件的使用，装配工序更简洁。顶部的格栅开孔并非随意排布，每一条开槽的宽度都经过考量，既要保证内部热空气上升排出的通流面积，又要控制开槽宽度避免较大尺寸的金属杂物从顶部掉落进壳体内部，开槽边缘做了向内的翻边处理，既可以提升薄钢板壳体的整体刚性，避免钣金件受力出现凹陷变形，也能引导气流顺着翻边方向流出，减少气流在开孔处的紊流噪音。

　　壳体正面的竖向长条散热槽是设计的核心细节之一，这些开槽的位置刚好对应内部功率元件的安装区域，功率元件工作时产生的热量可以通过元件与壳体之间的导热衬垫直接传递到外壳壁面，正面的竖向开槽顺着空气自然对流的方向，冷空气从开槽下部进入，带走壁面热量后从上部流出，不需要额外加装散热风扇就能满足中小功率工况下的散热需求，同时竖向开槽的结构相比横向开槽，更不容易积累落在壳体表面的粉尘，日常维护时只需要用毛刷顺着槽体方向清扫就能去除表面积灰。

　　安装边界方面，这类立式电源的底部预留了标准的安装固定孔位，孔位间距符合常规电气安装板的模数要求，可以直接固定在设备内部的电气安装背板上，也可以通过附加的安装支架固定在墙面或机架立柱上。壳体的整体外形方正，没有向外突出的结构件，在电气柜内排布时可以紧贴其他电气元件安装，不需要预留过多的侧向间隙，仅需要在顶部和正面散热槽位置预留足够的通风空间即可，能够有效节省电气柜内部的安装空间。

　　实际使用中，这类封闭结构电源的防护等级可以满足大部分普通工业场景的使用要求，壳体表面做了哑光喷塑处理，不仅可以避免钣金件生锈腐蚀，哑光表面也不会在车间照明环境下产生强烈反光，减少对操作人员视线的干扰。壳体的边角位置都做了小半径的圆角处理，避免装配和维护过程中锋利的钣金边角划伤操作人员，细节设计完全贴合工业现场的实际使用需求。

　　从结构建模的角度来看，这款模型完整还原了壳体的所有结构细节，包括散热槽的排布规律、拼接止口的位置、安装孔位的尺寸关系，在做设备整体布局设计时，可以直接将该模型导入装配体，验证安装空间是否充足，散热通道是否被其他部件遮挡，提前规避布局不合理导致的后期散热不良、安装干涉等问题。建模时对钣金折弯的圆角、开孔的翻边细节都做了准确还原，不是简单的方块拉伸建模，能够直接用于后续的工程图导出、钣金展开计算等工作，不需要设计人员再重新对结构细节进行二次修正。
