ER20弹簧夹头配套收纳座结构设计

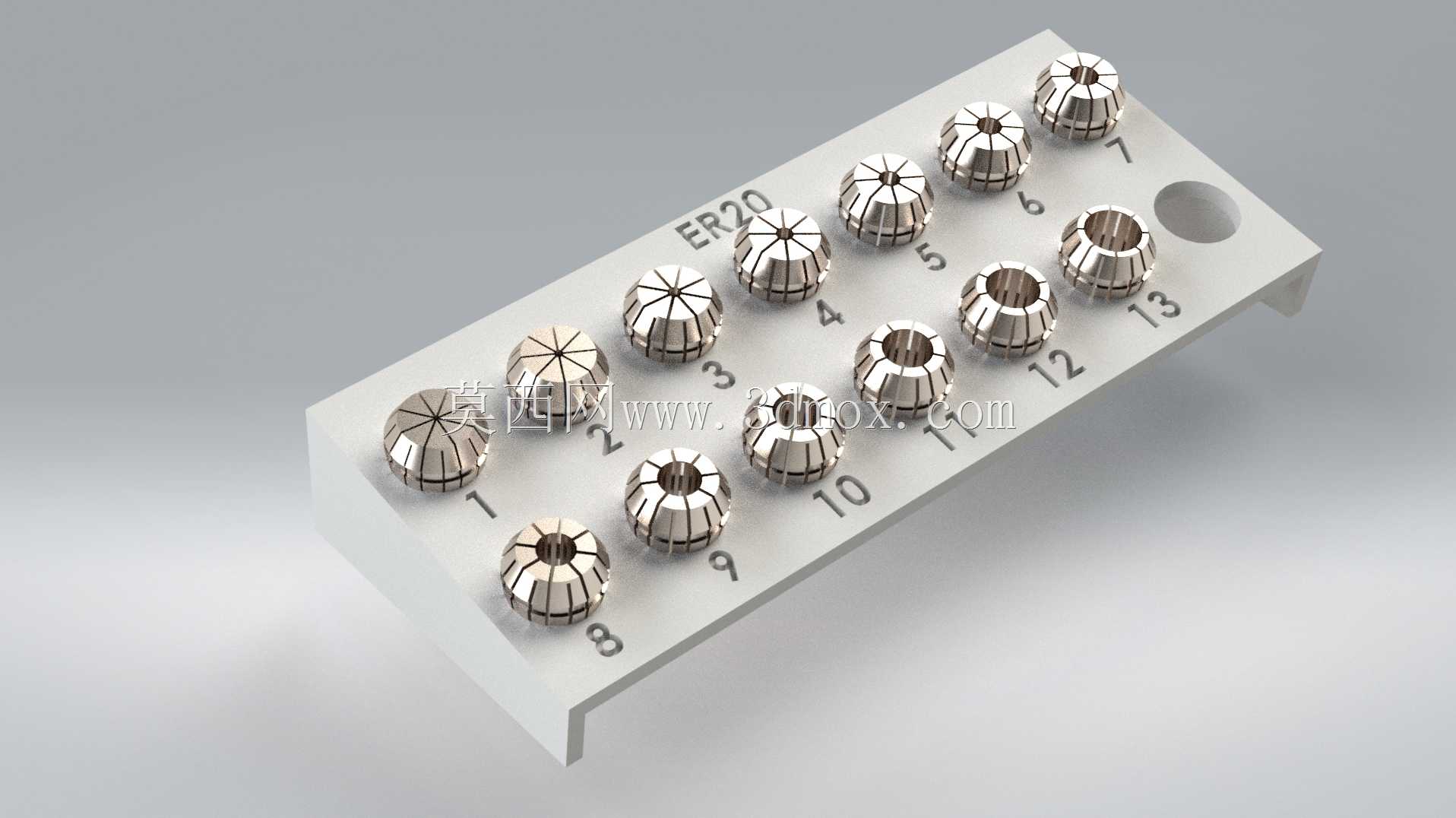

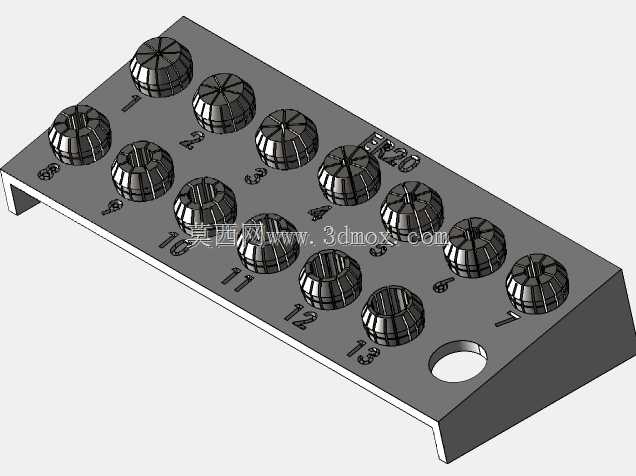

　　在数控加工、小型雕铣设备的日常运维场景里，ER系列弹簧夹头是出镜率极高的刀具夹持元件，ER20规格作为中小型加工工况的常用选型，覆盖了1mm到13mm直径范围的直柄刀具装夹需求，日常换刀频次高，夹头的收纳、分类、取用效率直接影响工位操作的流畅度。这套结构的设计核心，就是解决零散ER20夹头随意摆放导致的磕碰、找件耗时、精度面损伤问题，采用一体式L型折弯式座体结构，将13个对应不同夹持规格的夹头定位孔沿座体平面矩阵排布，每个孔位旁蚀刻清晰的数字标识，对应夹头可夹持的最大刀具直径，操作人员取放时无需反复核对夹头端面的刻印，扫一眼孔位编号就能快速匹配所需规格。

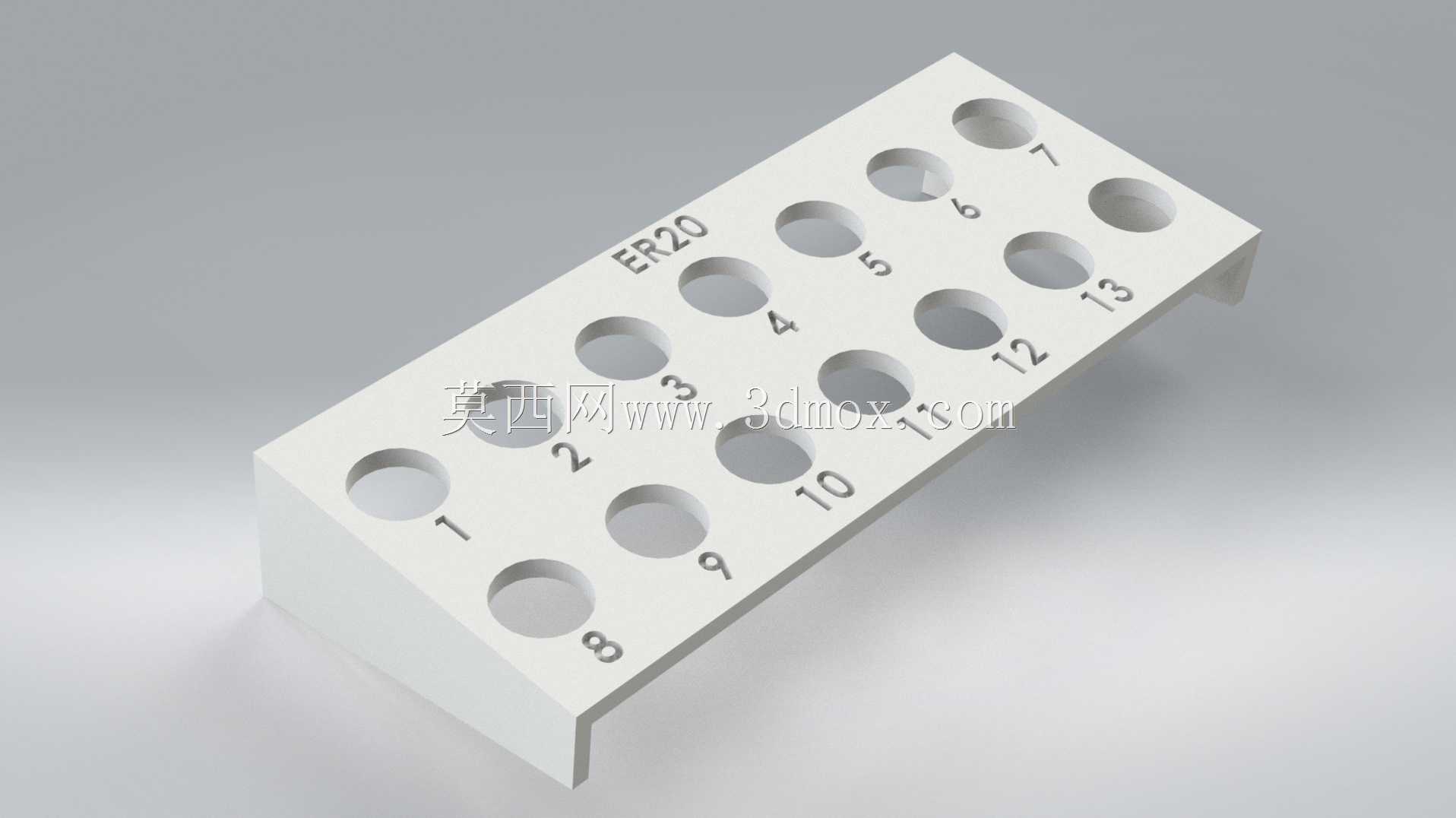

　　从功能特性上看，座体上的每个定位孔都做了与ER20夹头外锥面适配的沉孔设计，夹头放入后不会出现晃动歪斜，锥面定位的结构刚好承托夹头的弹性收缩段，避免夹头长期随意放置导致的弹性瓣变形、精度失效问题；座体右上角额外预留的通孔是安装固定位，既可以通过螺栓将整个收纳座锁定在机床操作侧的工作台立面，也可以穿入挂钉固定在工具墙的对应区域，适配不同车间的工位布置习惯。L型的折弯边一方面增强了整个座体的结构刚性，薄铝板加工时不会因为矩阵开孔出现平面翘曲，另一方面折弯边形成的挡边可以避免取放夹头时意外滑落掉地，磕碰夹头的内孔夹持面。

　　设计过程中首先核算了ER20夹头的外形边界，单个ER20夹头的最大外径为20mm，夹持段锥度为8度，因此定位孔的入口直径设为20.2mm，预留0.2mm的取放间隙，孔深做12mm，刚好让夹头放入后上端露出8mm左右的高度，手指捏取时不用抠挖孔位就能轻松拿出夹头；孔位之间的中心距设为30mm，相邻夹头放入后外圈留有10mm的操作间隙，拿取其中一个夹头时不会碰到旁边的其他夹头，避免误碰掉落。座体整体采用6061铝合金加工，表面做阳极氧化处理，耐磨不易生锈，车间日常接触切削液也不会出现锈蚀污损，数字标识采用激光蚀刻，不会因为长期摩擦出现标识模糊的问题。

　　实际应用中，这套收纳结构除了用于车间机床旁的夹头定点存放，也可以作为刀具预装工位的分类工装，操作人员提前将对应加工工序需要用到的夹头按编号放在对应孔位，换刀时可以直接取用，不用在零散的工具盒里翻找，大幅缩短换刀准备时间；对于做小型加工中心运维、雕铣设备调试的技术人员来说，这种带编号的矩阵收纳结构也能快速盘点夹头的规格缺失情况，及时补充对应的夹持规格，避免加工时才发现需要的夹头找不到，耽误生产进度。需要注意的是，定位孔的加工同轴度要控制在0.05mm以内，避免孔位歪斜导致夹头放入后长期受力不均，影响夹头本身的夹持精度；座体安装时要保证安装面的平面度，锁紧固定螺栓时不要过度施力，防止薄型座体出现变形，导致孔位错位。

　　从结构建模的角度看，整个座体的特征逻辑非常清晰，先通过拉伸做出基础的L型基体，再通过线性阵列完成所有定位孔的排布，之后添加固定通孔、蚀刻标识的特征，建模过程中所有孔位的尺寸都关联ER20夹头的实际外形参数，修改规格时只需要调整阵列间距、沉孔尺寸两个参数，就能快速衍生出适配ER16、ER25等其他规格夹头的收纳座结构，通用性极强。
