三角框架式旋转支撑底座结构设计

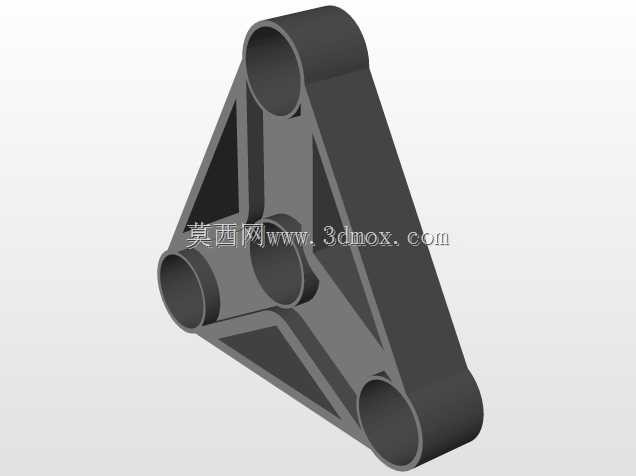

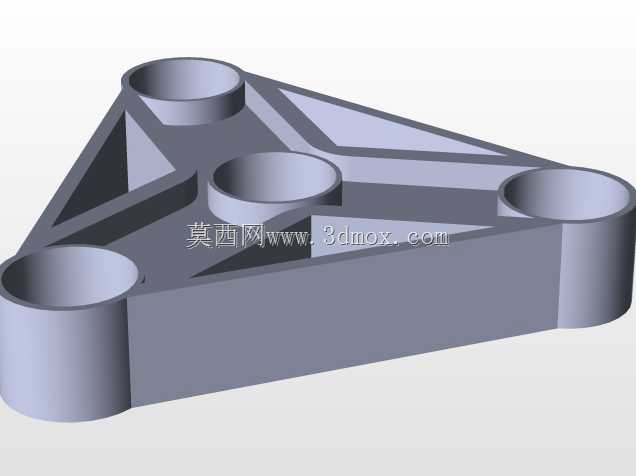

　　在小型旋转执行机构、桌面级实验转台、轻型物料变位工装的实际应用场景中，支撑底座的刚性与安装适配性直接决定了整套旋转机构的运行稳定性，这款三角布局的旋转器底座，正是针对小载荷、多安装点的旋转支撑需求设计的结构件。从结构布局来看，该底座采用等边三角形的主体框架构型，三个端点位置分别设置同轴度一致的筒状安装轴套，轴套内部为光孔设计，可适配不同直径的旋转销轴、支撑轴或是驱动轴的穿装固定，框架部分采用等截面的筋条连接三个轴套，筋条与轴套衔接处做了大圆角过渡处理，避免应力集中导致的结构断裂，同时在筋条与轴套围成的三角区域内，采用了镂空式的减重设计，在不损失整体结构刚性的前提下，尽可能降低零件自身重量，减少旋转过程中带来的额外惯量负载。

　　实际使用过程中，这类三角布局的底座相比传统的方形或圆形支撑座，具备更好的受力均衡性，三个安装支点可以将上部旋转构件传递下来的径向、轴向载荷均匀分散到各个固定点位，不会出现单侧受力过大导致的支撑变形问题，尤其适合需要在三个方向同步连接支撑臂、传动连杆或是驱动组件的旋转机构，比如小型多工位旋转料架、桌面级机械臂的旋转基座、实验用角度变位平台等场景，都可以直接采用这类底座作为核心支撑构件。从安装边界来看，三个轴套的中心距保持严格的等距设计，安装时可以根据现场的固定点位需求，选择任意一个轴套作为旋转主轴的安装位，剩余两个轴套可作为辅助支撑、限位组件安装或是驱动连杆的连接点位，轴套的端面预留有足够的平面区域，可加工螺纹孔用于安装端盖、

　　轴承压盖等附属零件，轴套的内孔粗糙度可根据实际使用需求调整，若需要加装滑动轴承或是滚动轴承，可直接在内孔位置预留对应公差带，满足不同转速、不同载荷的旋转支撑需求。设计过程中，需要重点把控三个轴套的轴线平行度与中心距公差，若三个轴套的轴线出现偏斜，会导致穿装的轴件出现卡滞、磨损加剧的问题，同时筋条的厚度需要根据实际承载的载荷大小做对应调整，若应用在载荷稍大的场景，可适当增加筋条截面厚度，或是在镂空区域增加辅助加强筋，进一步提升整体结构的抗扭、抗弯性能；若应用在对重量要求严苛的场景，比如航空模型、轻型移动设备的旋转机构，可在保证结构强度的前提下，进一步扩大镂空区域面积，或是选用密度更低的工程塑料、铝合金作为加工材料。

　　这类三角框架式的旋转底座，在实际装配时不需要复杂的定位工装，依靠三个轴套的外圆或是内孔即可完成快速定位，固定方式可选择螺栓穿过轴套端面锁紧、销轴穿装固定或是焊接连接，适配多种不同的装配工艺需求，在长期运行过程中，三角结构的抗形变能力要优于同重量的直臂式支撑结构，即使承受一定的偏载载荷，也能通过三个筋条的受力传导分散载荷，避免局部应力过大导致的结构失效。对于需要做3D打印加工的场景，该结构的打印成型性较好，所有结构均为自支撑构型，不需要额外添加打印支撑，打印完成后仅需简单去除毛刺、打磨轴套内孔即可投入使用，若采用机加工方式生产，可选用整块坯料通过铣削加工一次成型，也可采用铸造成型后再精加工轴套内孔的方式，适配不同的加工成本与批量需求。在日常的小型自动化设备改造、教学实验装置搭建、创客项目开发过程中，这类标准化的三角旋转底座可以大幅缩短结构设计周期，不需要从零开始设计支撑结构，直接根据自身的轴径、安装距需求调整对应尺寸即可快速投入使用，有效降低设计与加工的时间成本。
