莫斯科人2144伊斯特拉概念轿车外观结构

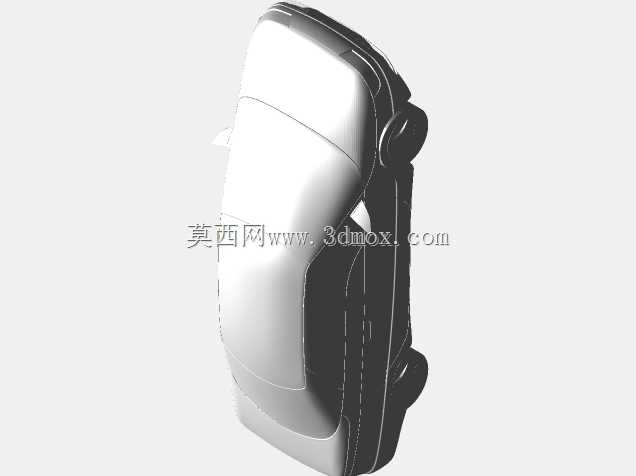

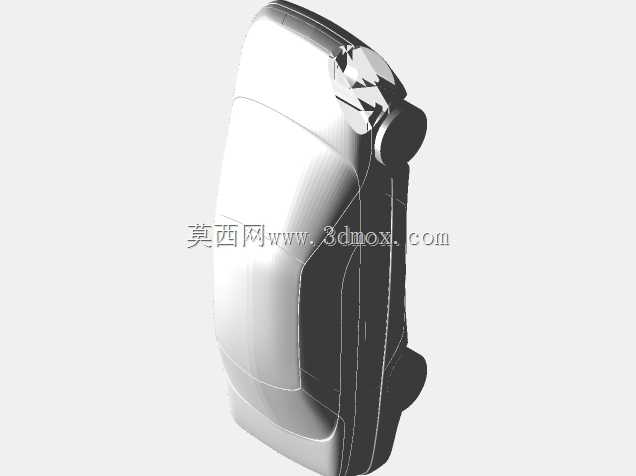

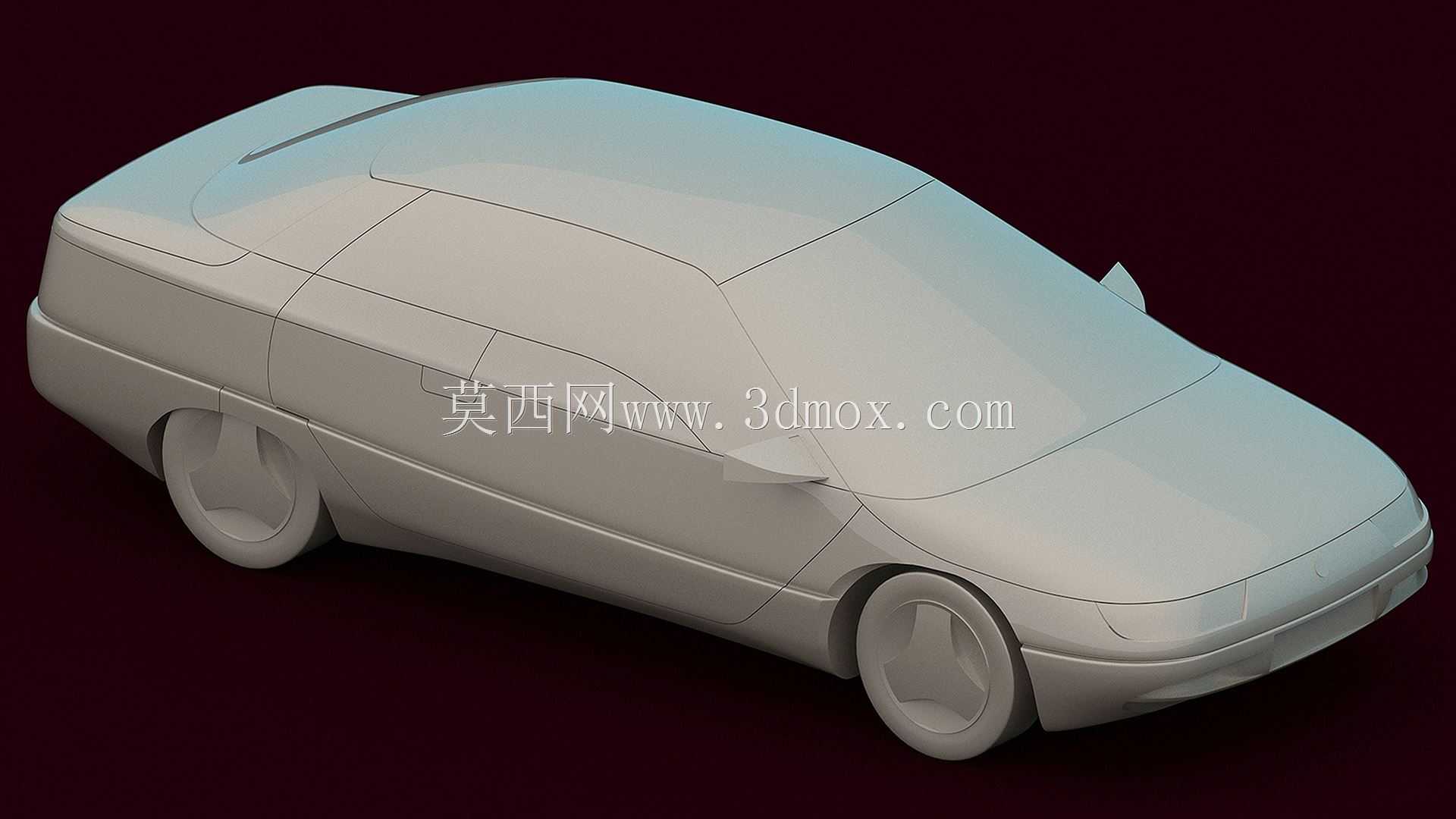

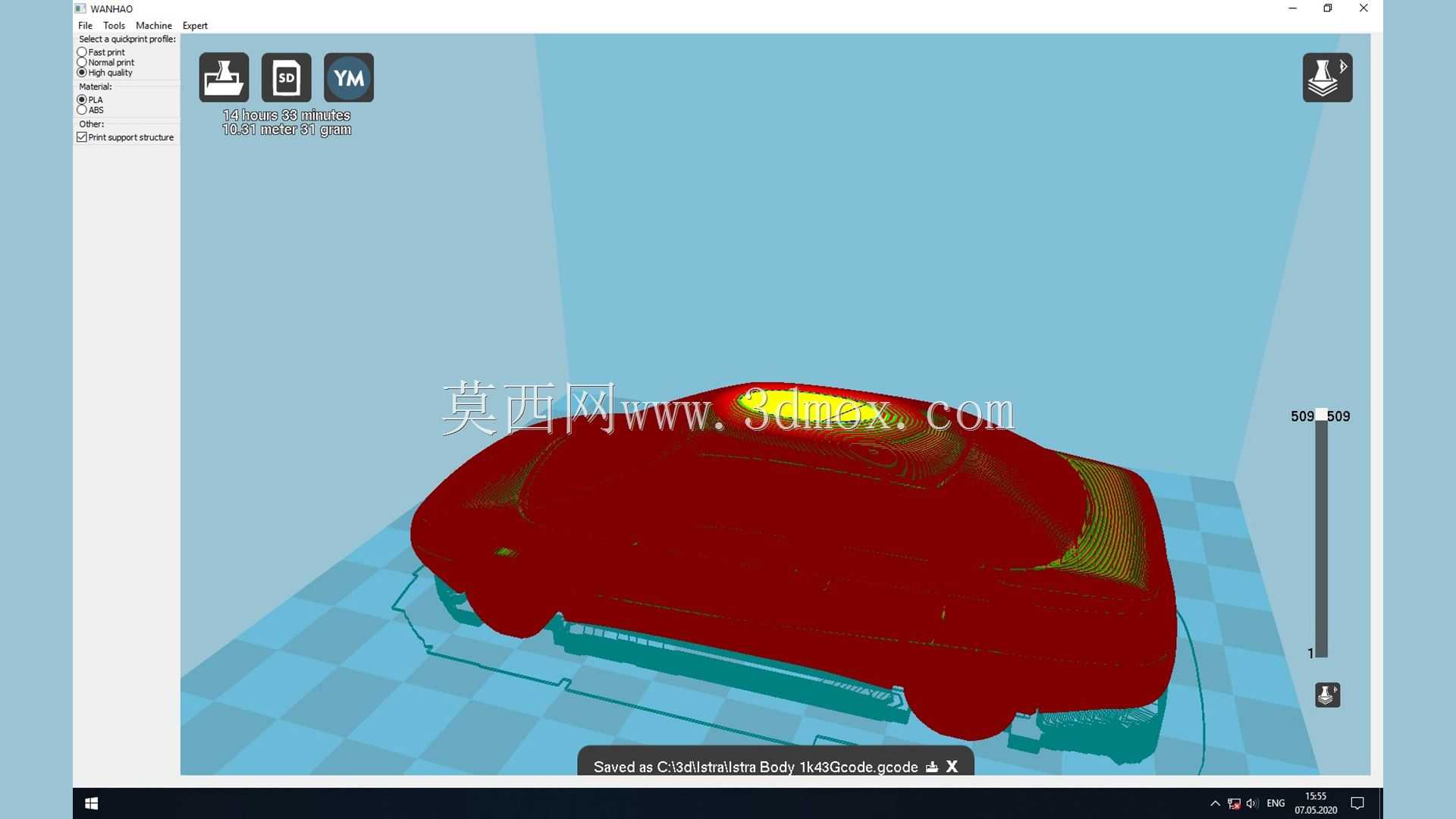

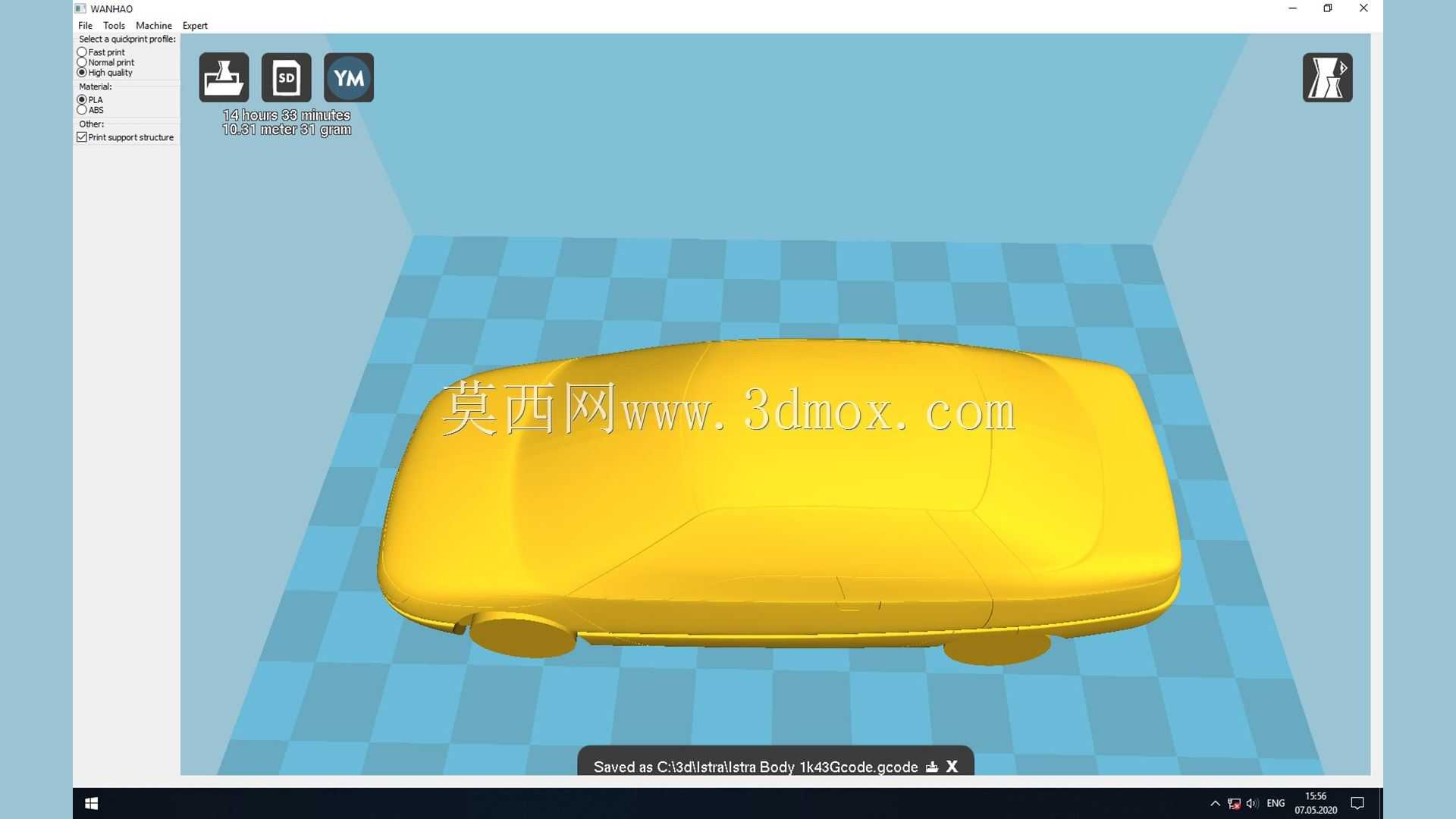

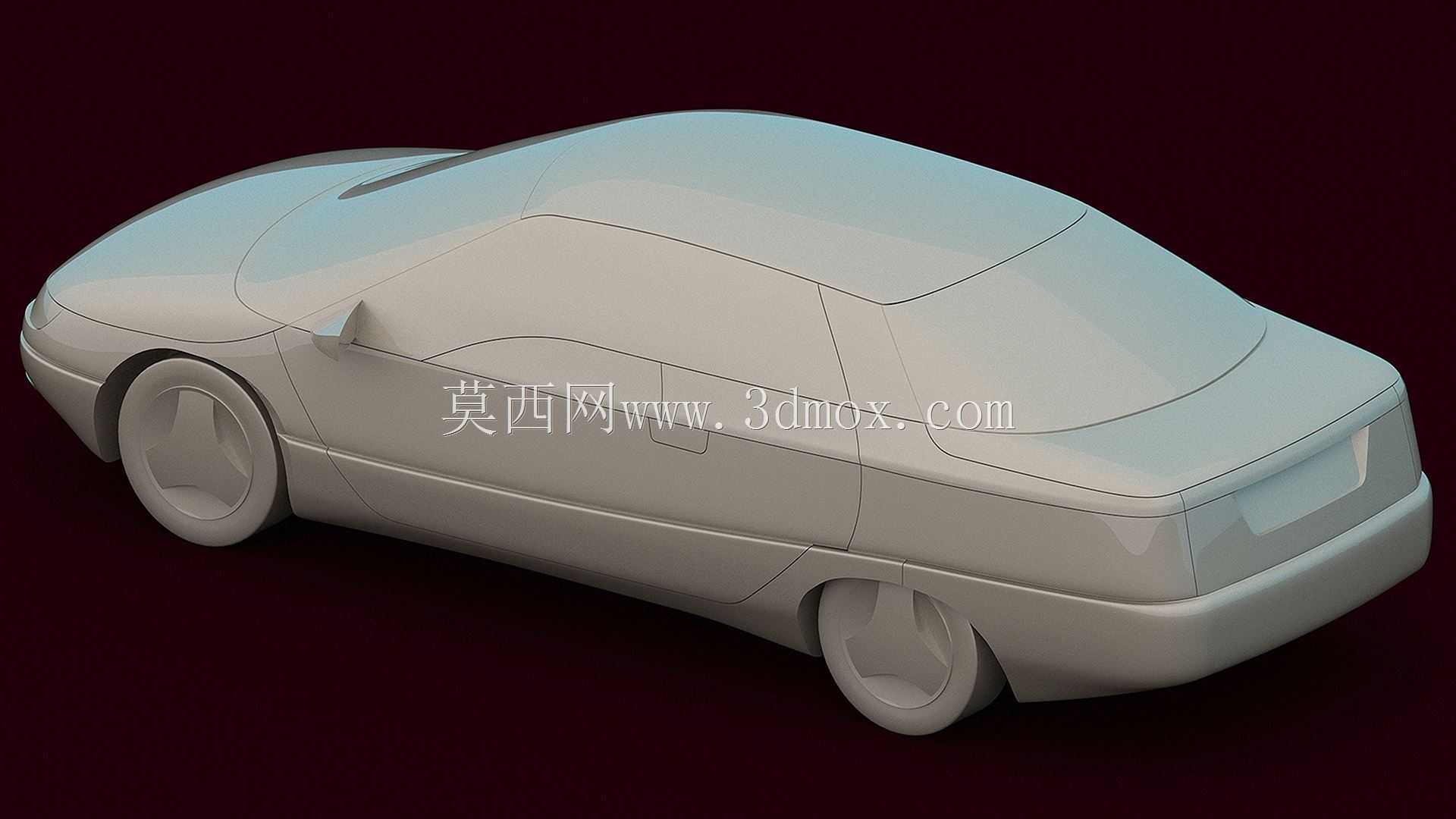

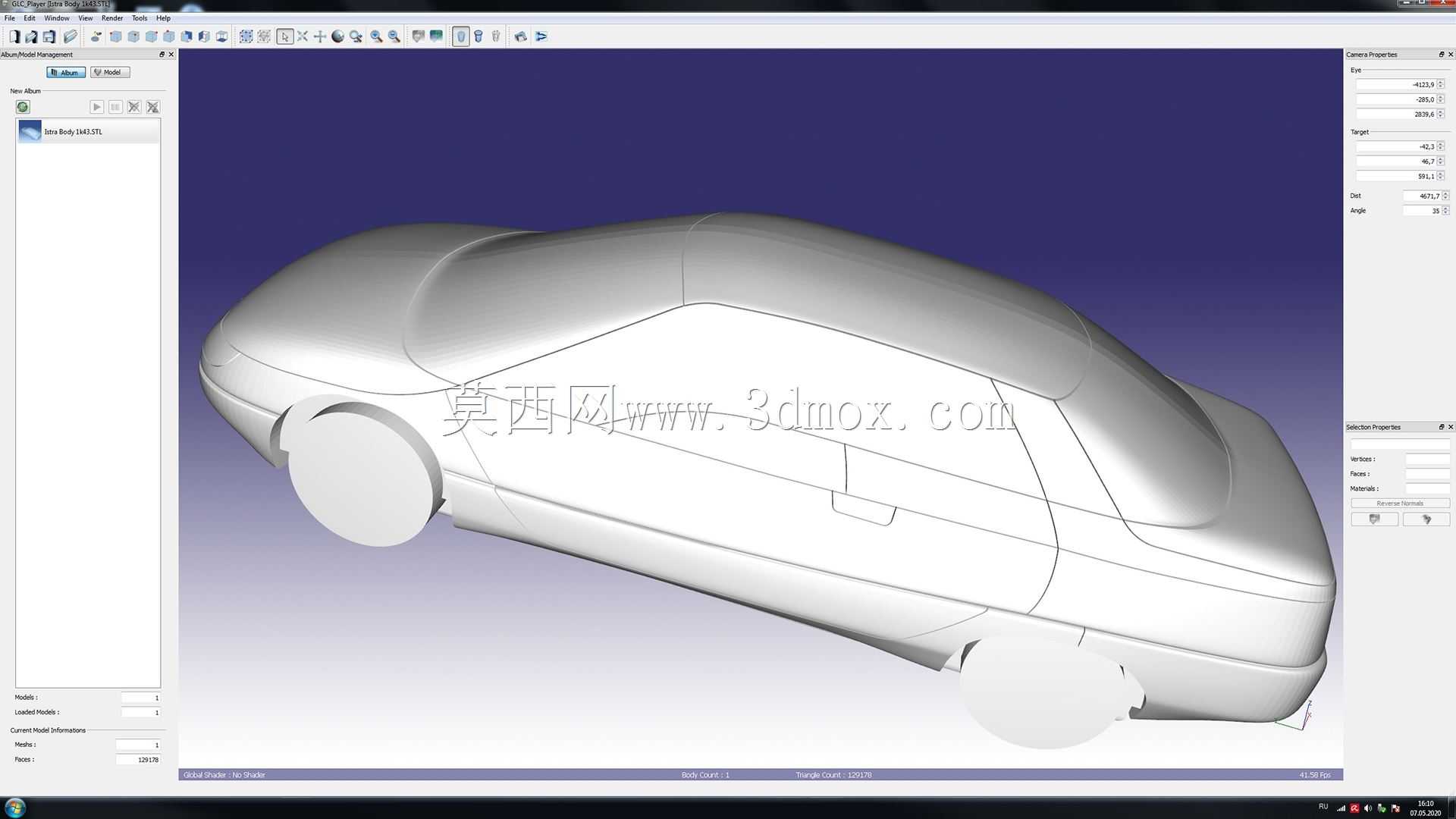

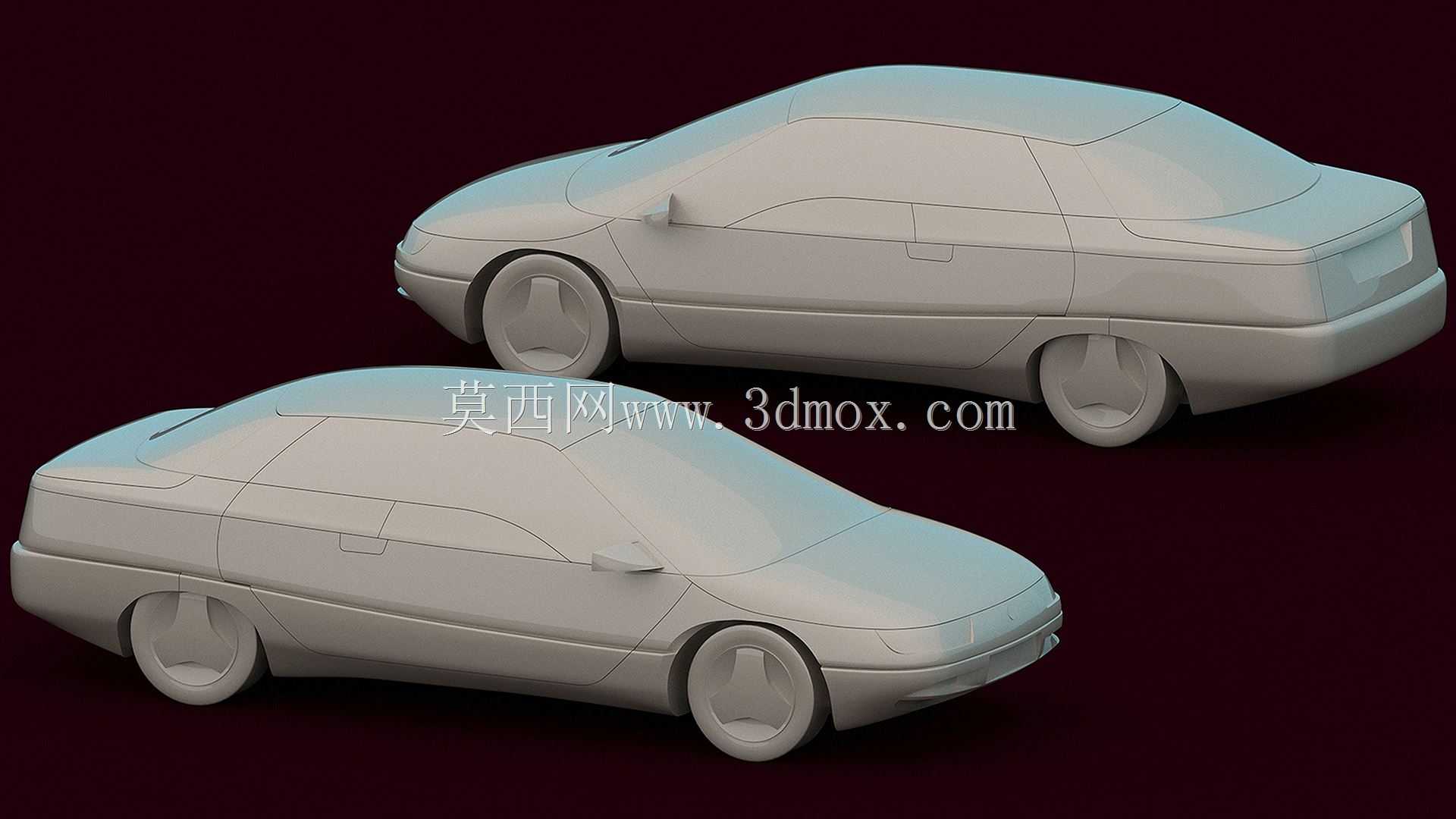

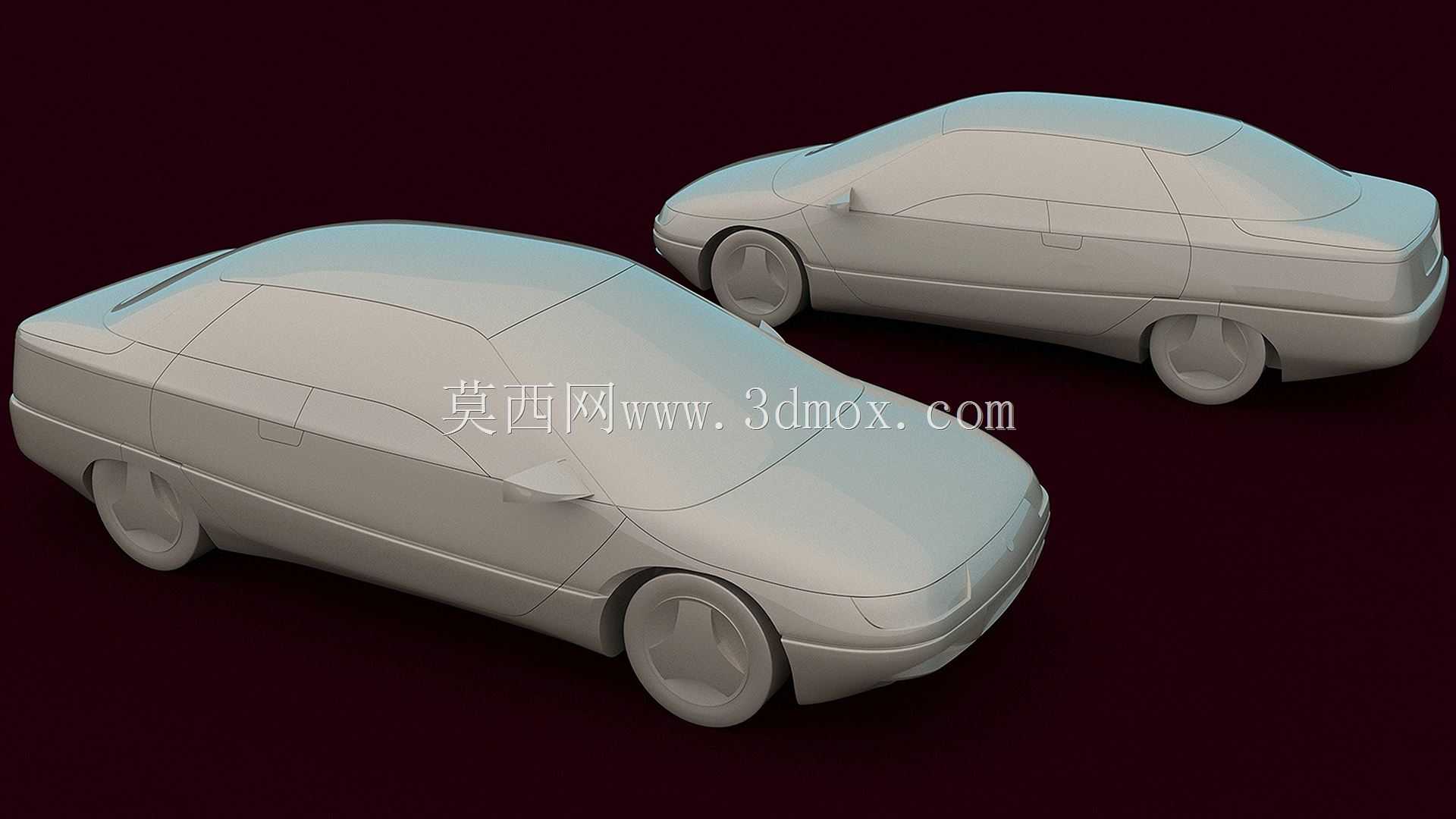

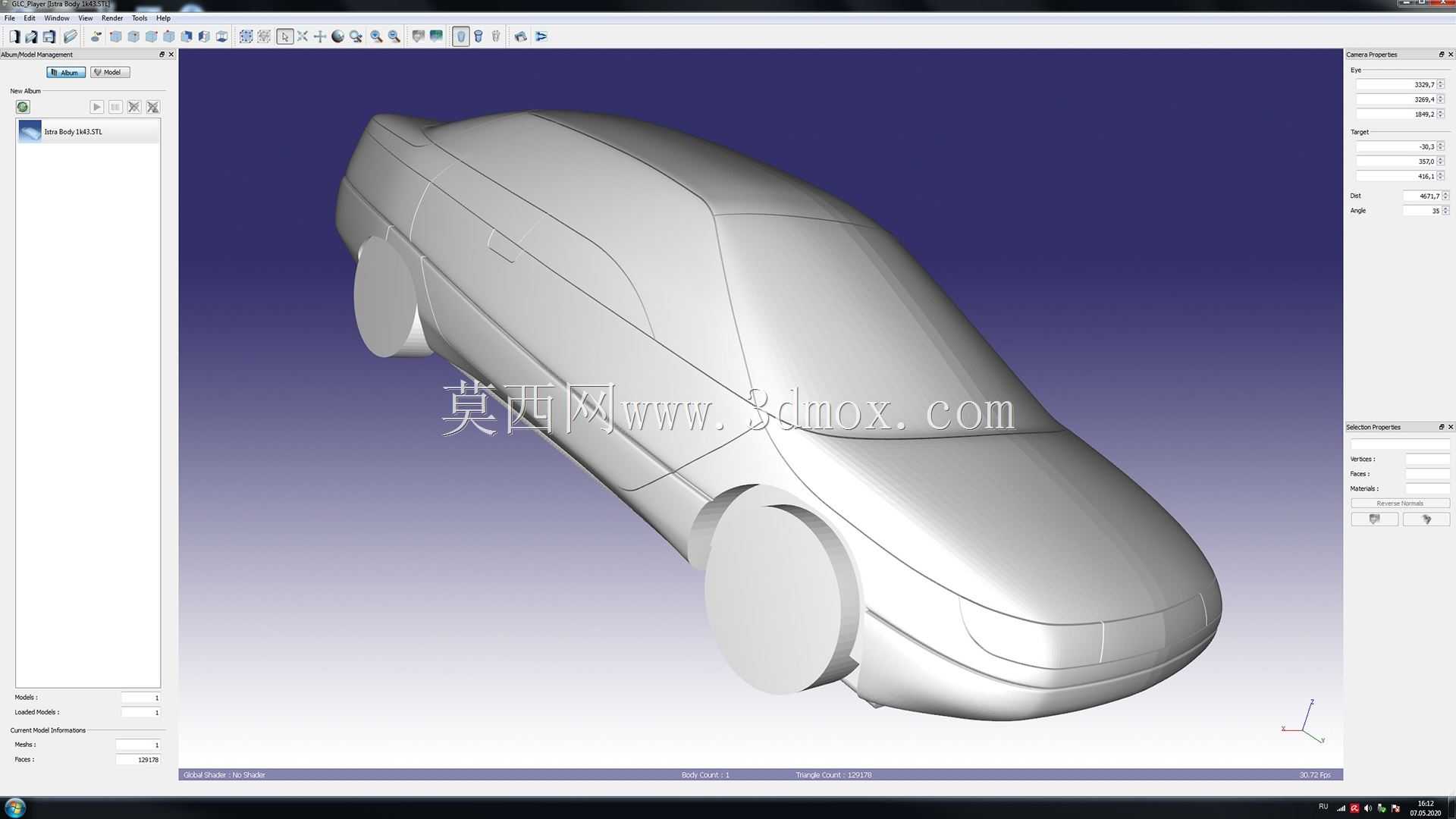

　　这款概念轿车的外观建模，核心服务于早期民用家用车的概念验证、教具展示以及小比例模型制作场景，在汽车设计教学、复古车型复原、民用车辆科普展示领域都有实际应用价值。从实际用途来看，该模型还原了车型的整体外覆盖件曲面特征，可用于前期造型评审阶段的油泥模型参考，也可作为3D打印小比例车模的基础数据，适配桌面级FDM设备的打印需求，不需要额外做过多的壁厚调整就能直接生成打印路径。从功能特性上看，模型还原了整车的溜背式三厢造型，保留了车门分缝、外后视镜、轮毂造型、前后保险杠的基础轮廓，没有做过多的内饰与底盘细节，刚好匹配外观验证阶段的需求，不会因为冗余细节增加建模与后续处理的工作量。设计思路上，建模时优先保证了整车的比例协调性，

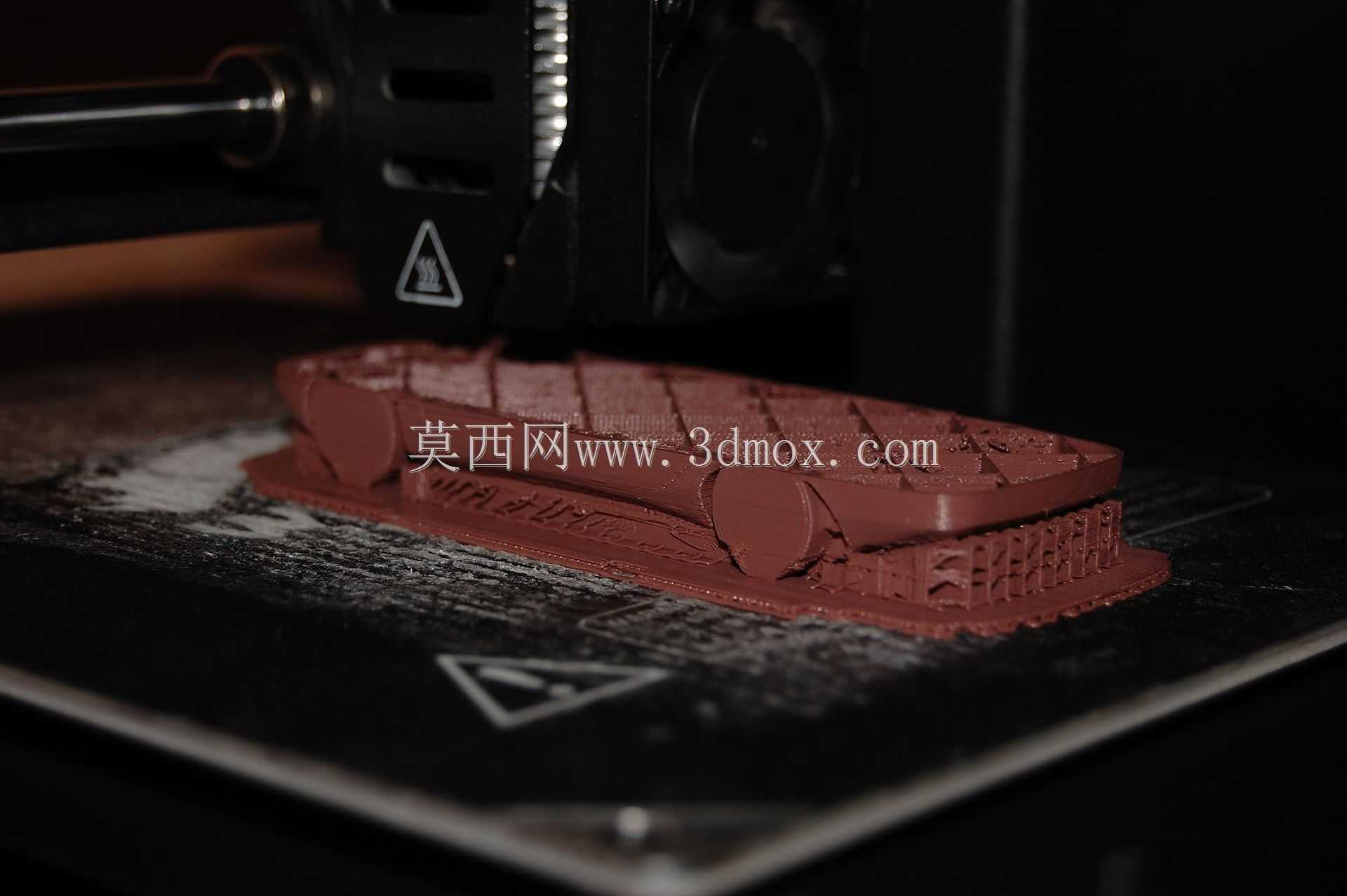

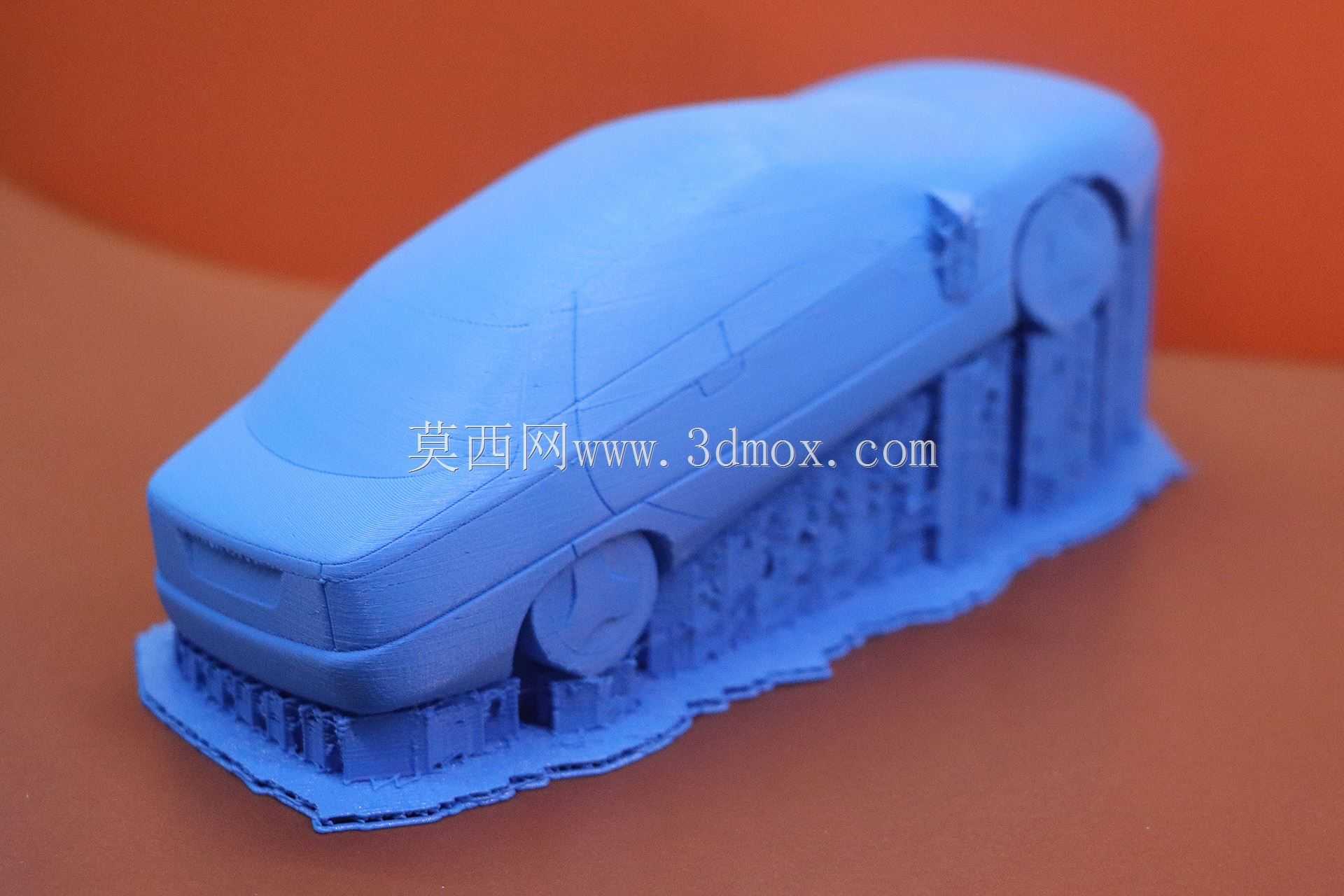

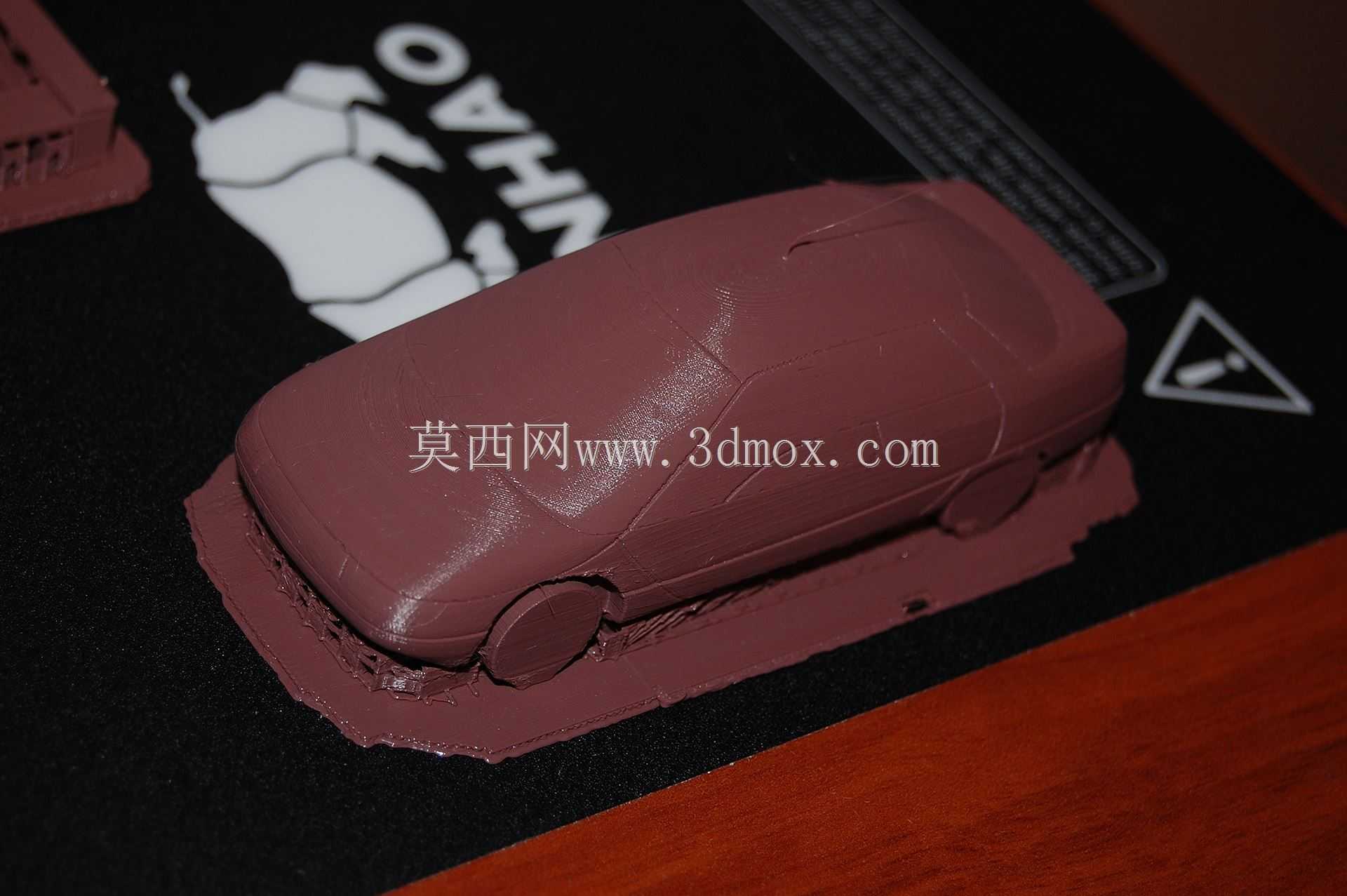

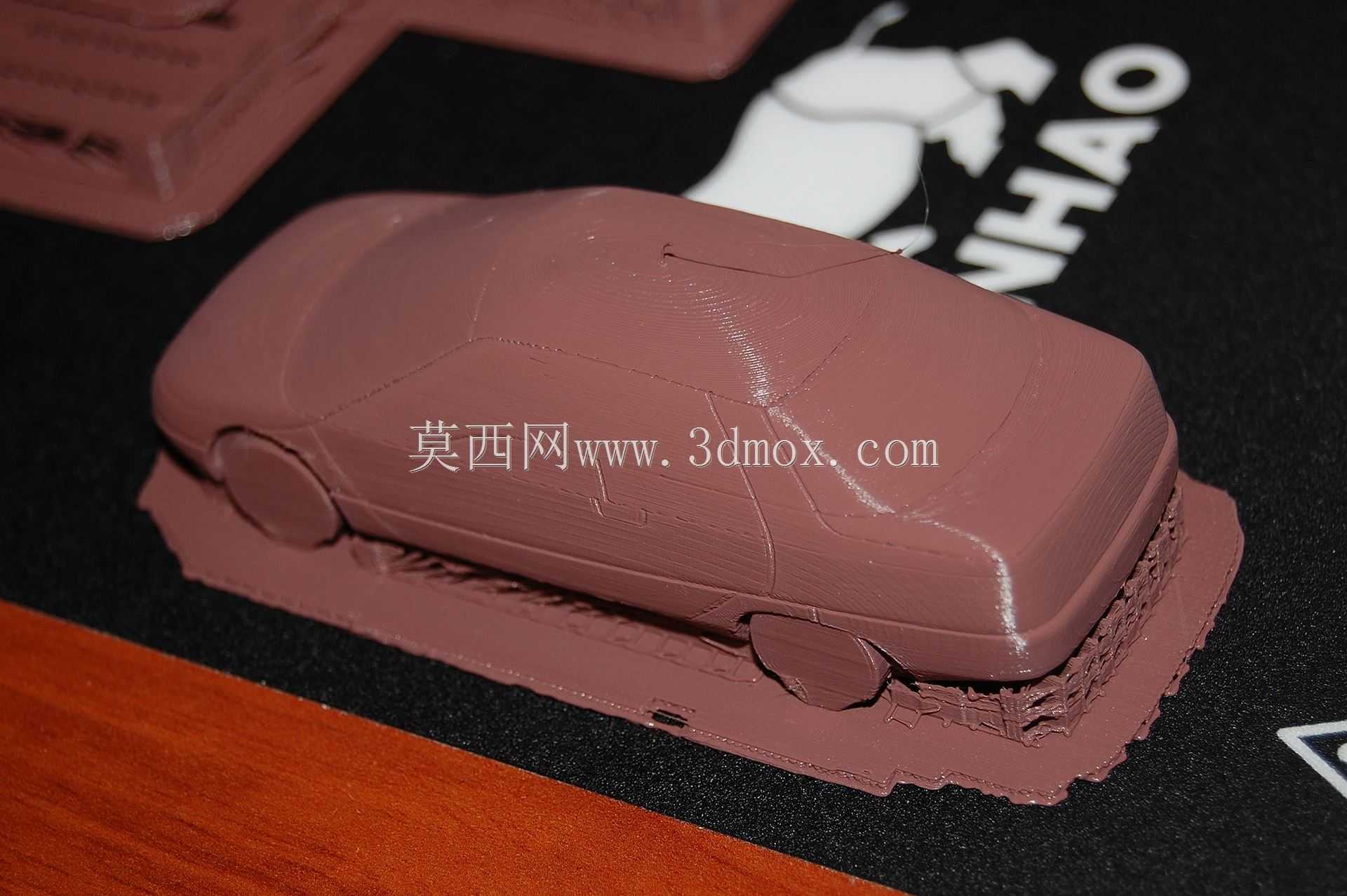

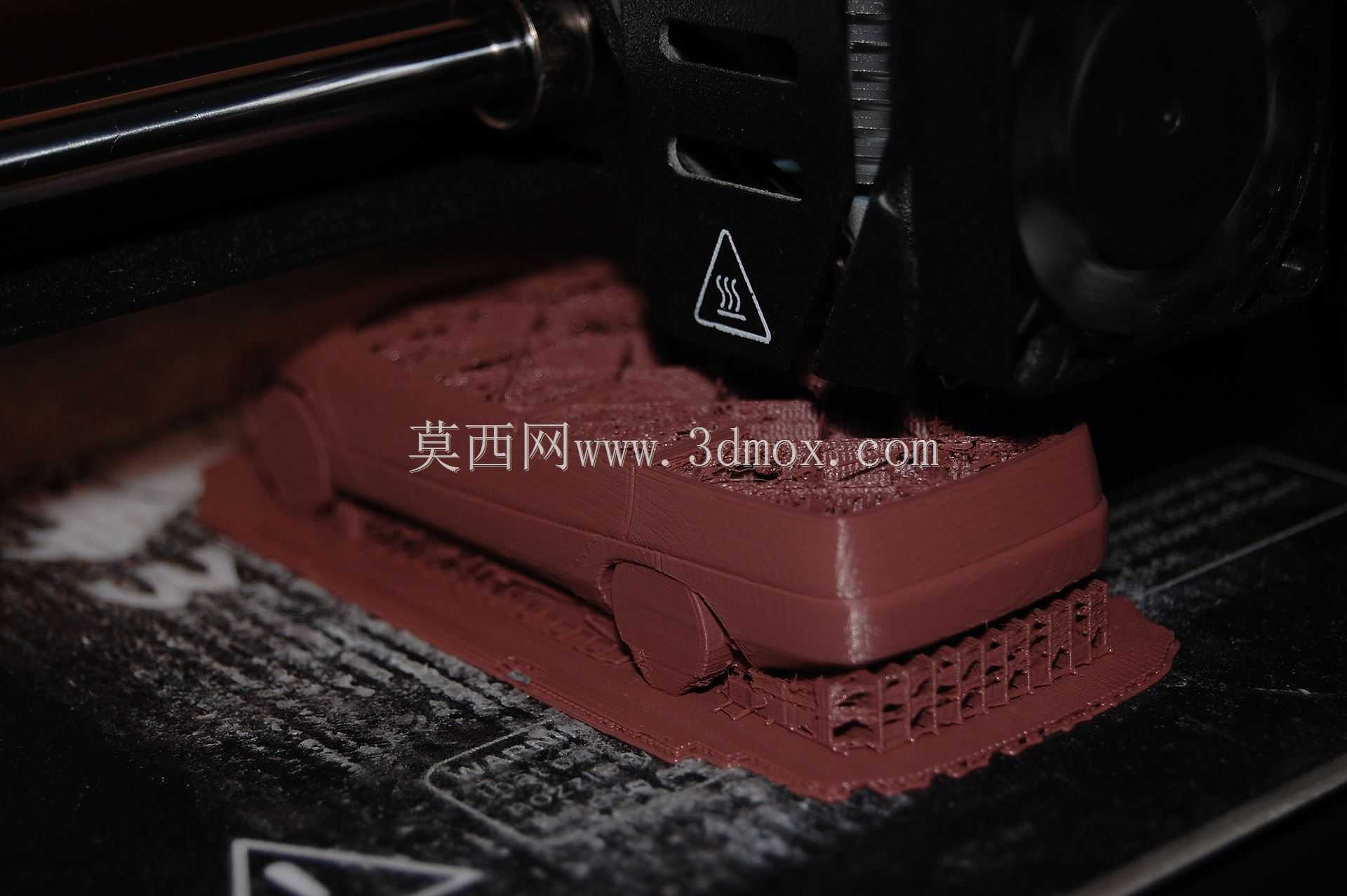

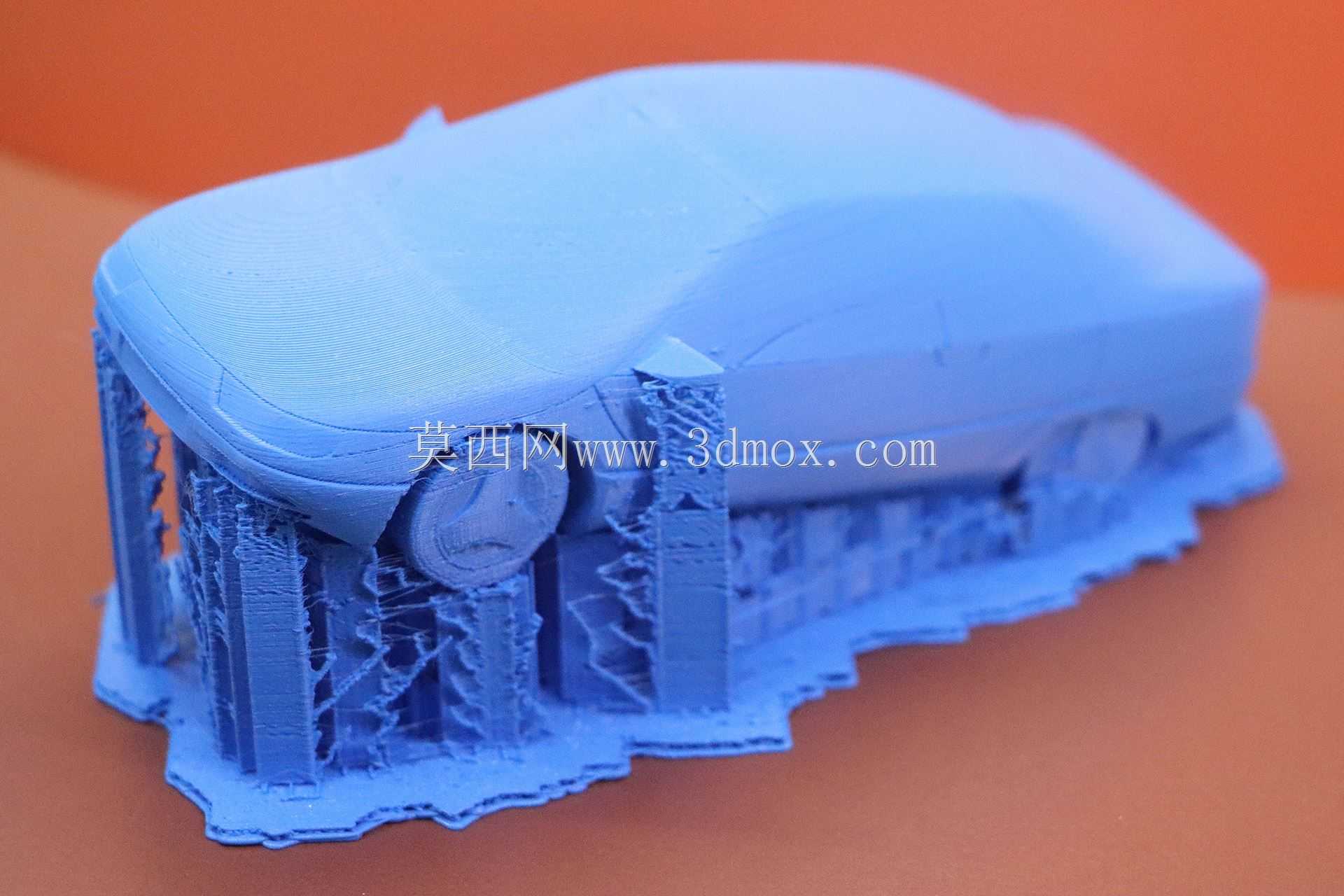

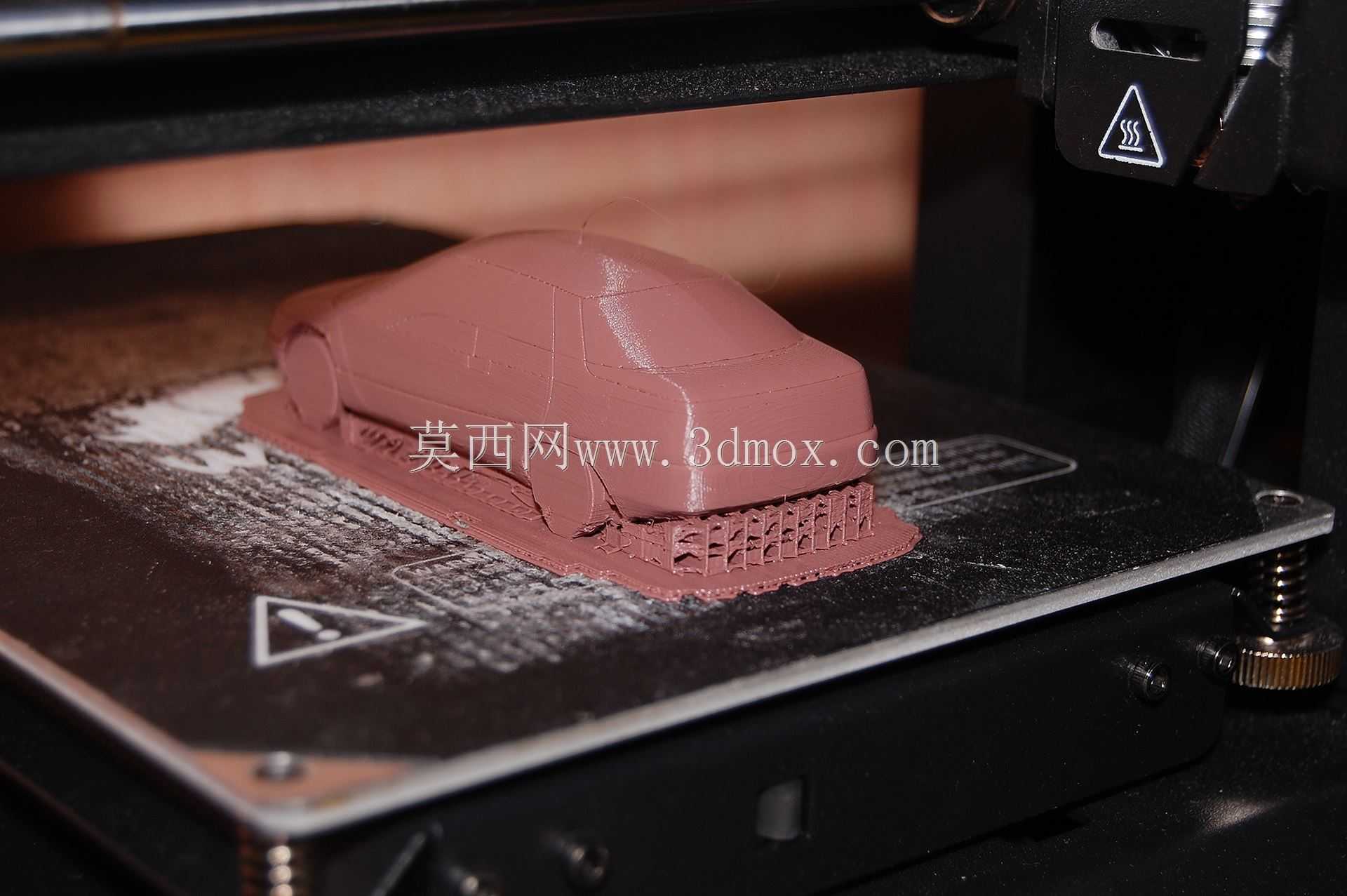

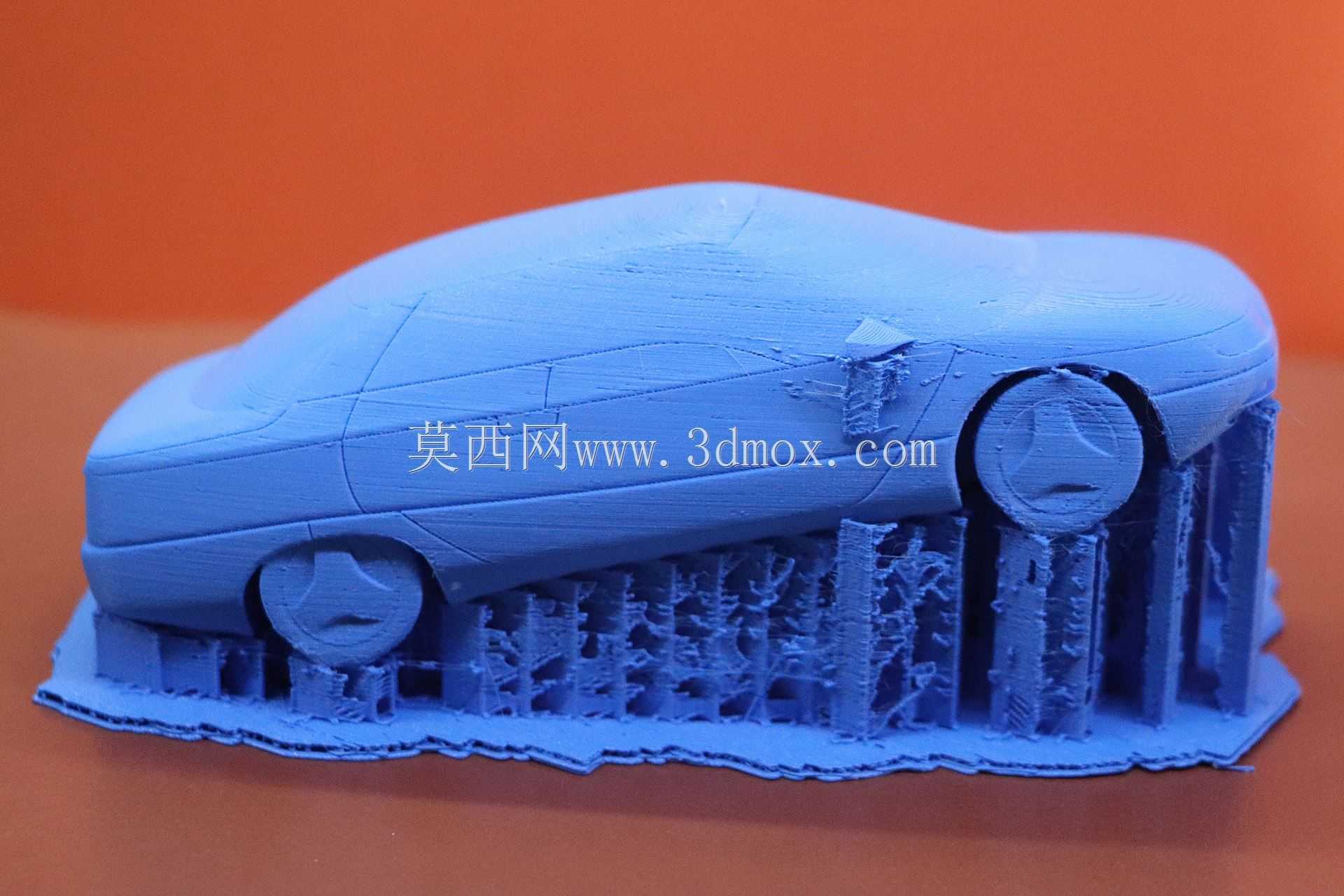

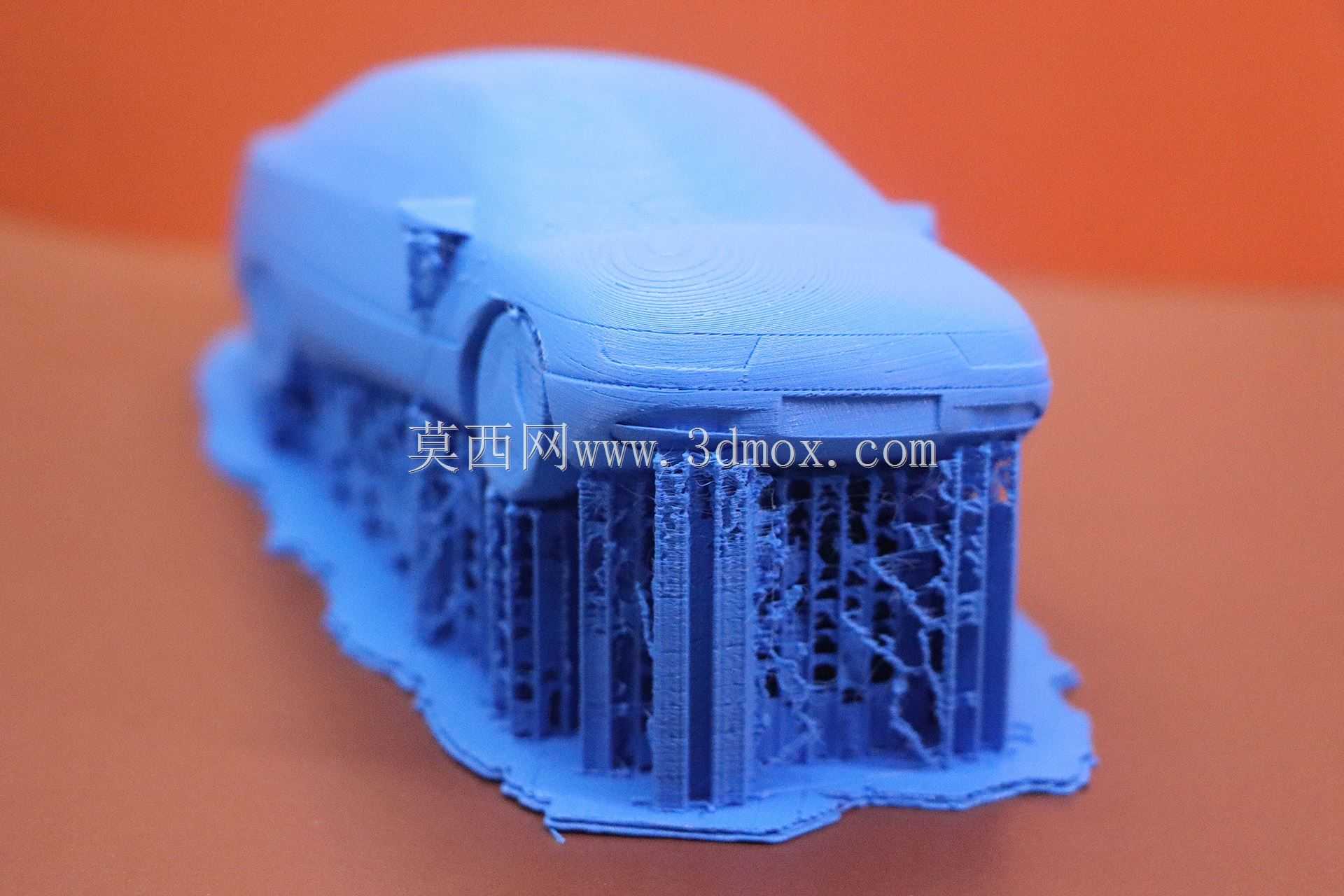

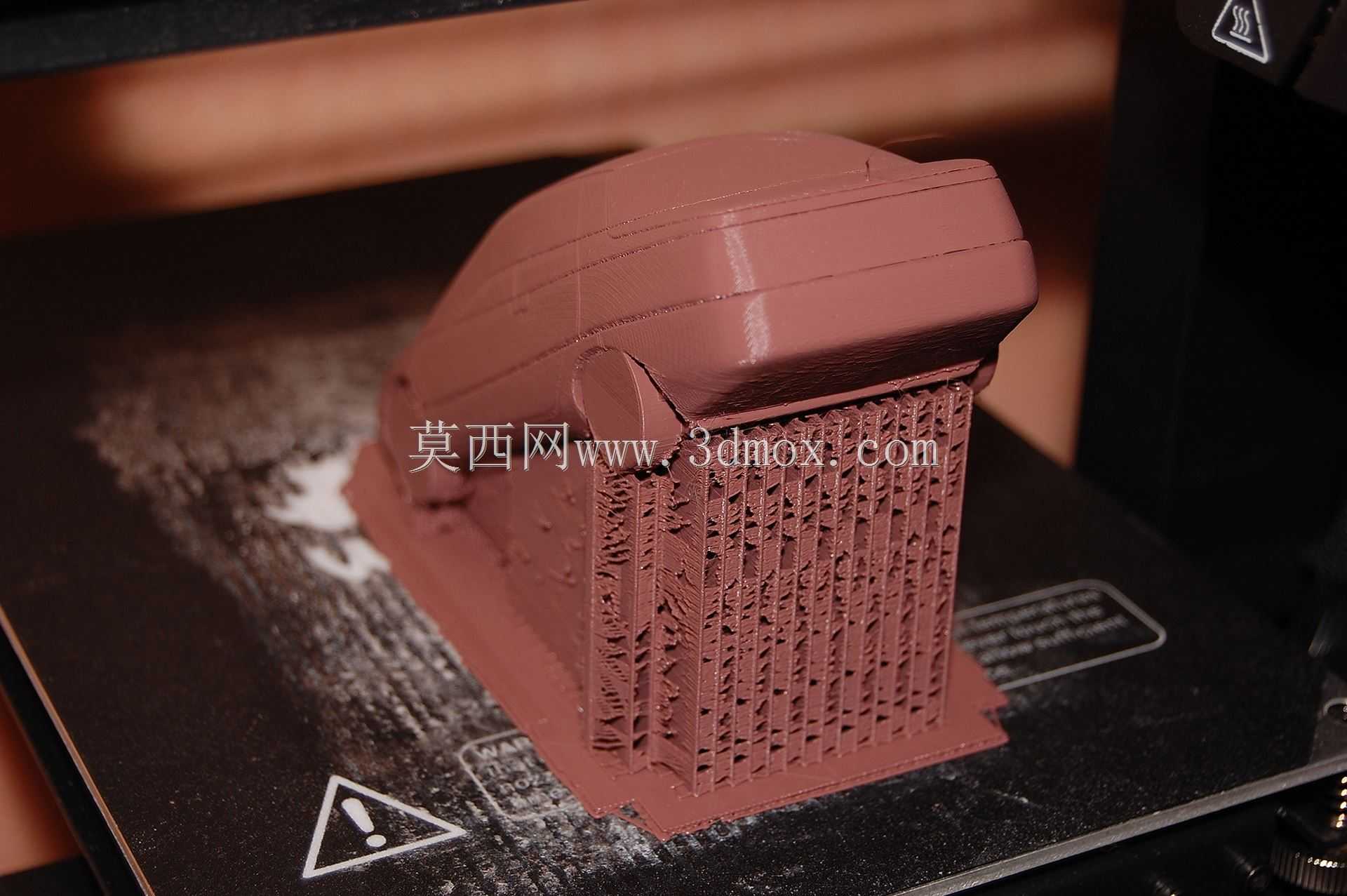

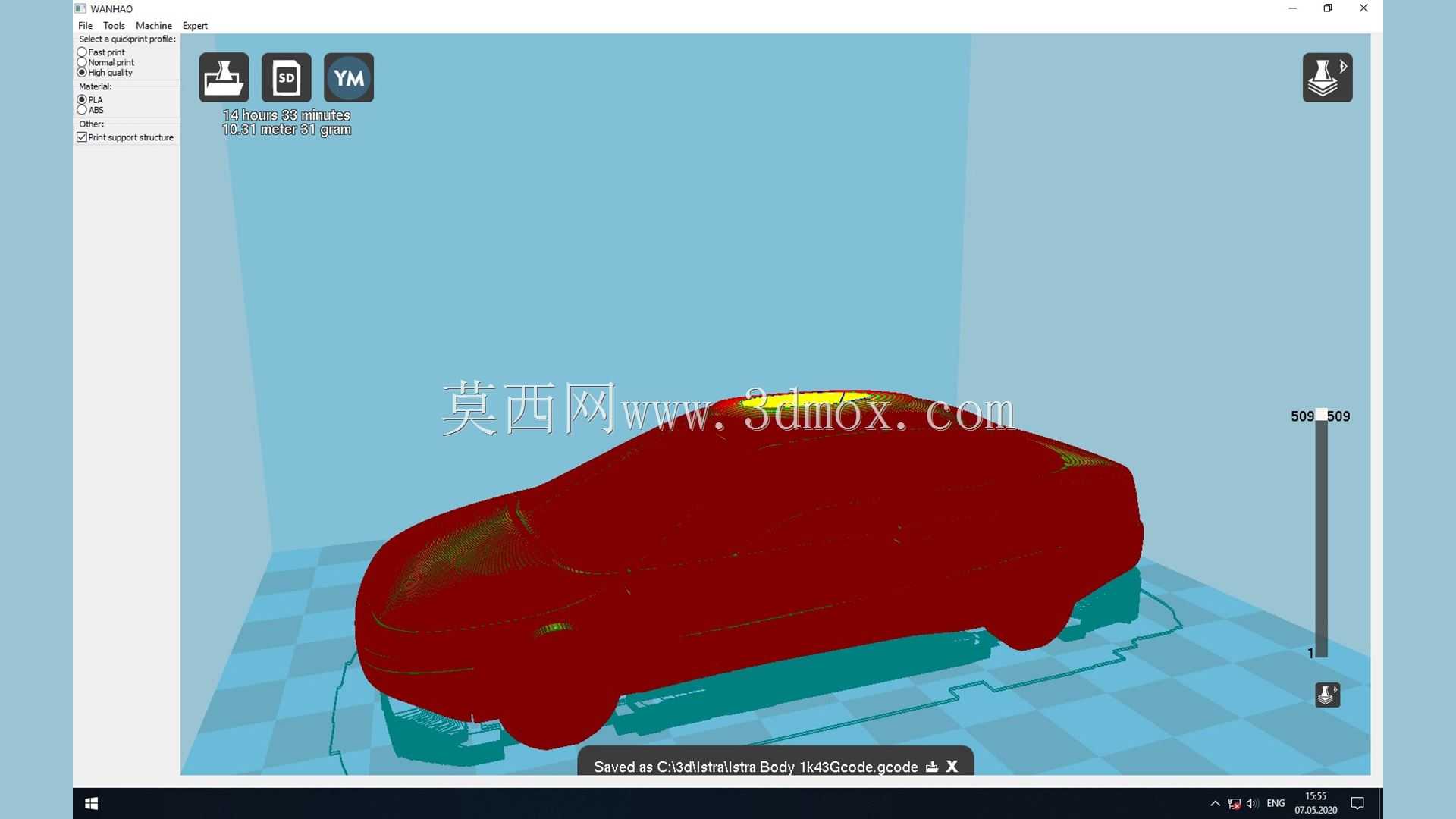

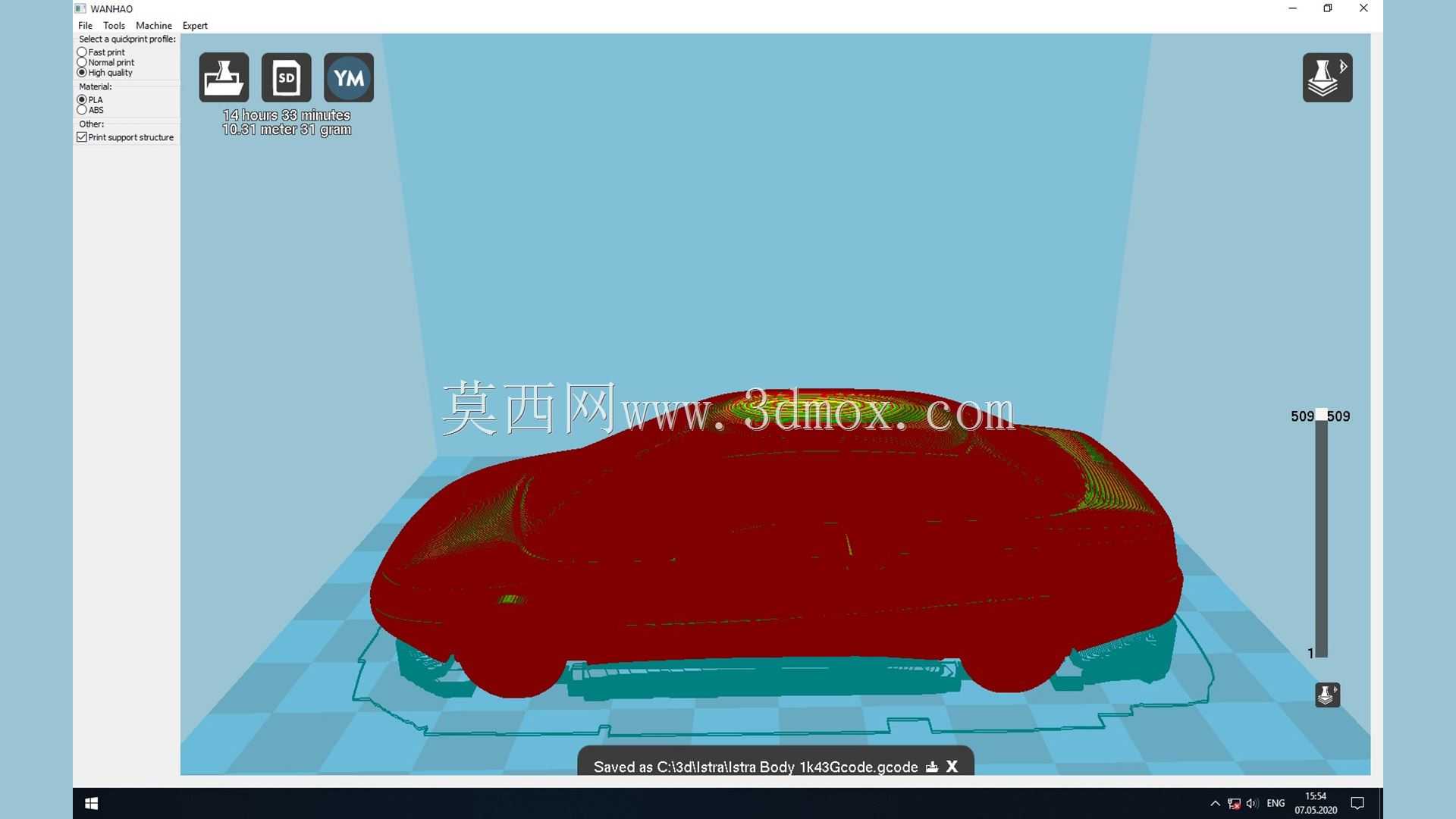

　　轴距与车长的比例、轮距与车宽的比例、前后悬的长度都参考了留存的实车资料做校准，曲面过渡采用G1连续保证大面顺滑，没有做尖锐的棱角，既符合当年概念车追求低风阻的设计取向，也能降低小比例打印时的支撑用量。外形尺寸方面，按照1:43比例缩放后，整车长度约105mm，宽度约38mm，高度约35mm，轮距约32mm，轴距约62mm，安装边界上，车轮与轮拱之间预留了1.2mm的间隙，打印后不需要额外打磨就能实现车轮的转动装配，外后视镜突出车身侧面的距离控制在3mm以内，打印时不容易出现断件问题，整车底部做了2mm的平面基准，打印时可以直接贴附平台，不需要额外添加底座。建模时特意将车身的棱线做了0.3mm的圆角过渡，

　　避免小比例打印时出现棱角崩缺的问题，前后风挡的倾斜角度按照实车的32度倾角还原，既保证了造型的准确性，也让曲面打印时不会出现过大的阶梯纹。车门分缝的宽度控制在0.4mm，既能够在打印后清晰呈现分缝特征，也不会因为缝隙过宽导致模型整体强度下降。轮毂的造型还原了原车的封闭式轮毂设计，这种设计本身是为了降低高速行驶时的轮腔紊流，建模时将轮毂的中心孔预留了2mm的直径，方便后续装配金属车轴，不需要额外打孔。整车的前后悬长度做了等比例缩放，前悬长度占整车长度的22%，后悬占28%，符合前置前驱家用车的布局特征，虽然模型没有还原底盘结构，但外轮廓的比例完全匹配实车的布局逻辑，做底盘扩展建模时可以直接基于现有外轮廓定位动力舱、乘员舱、

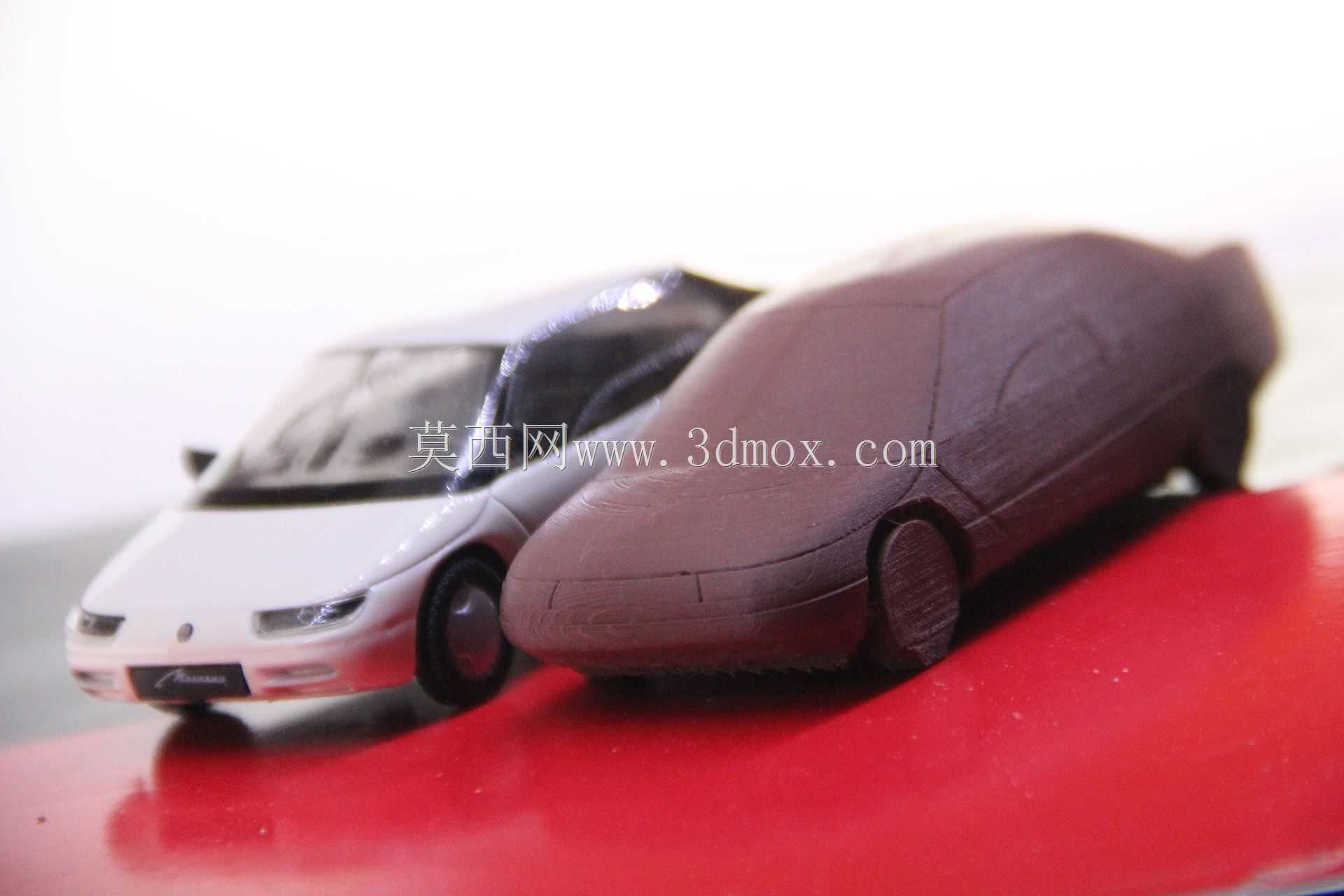

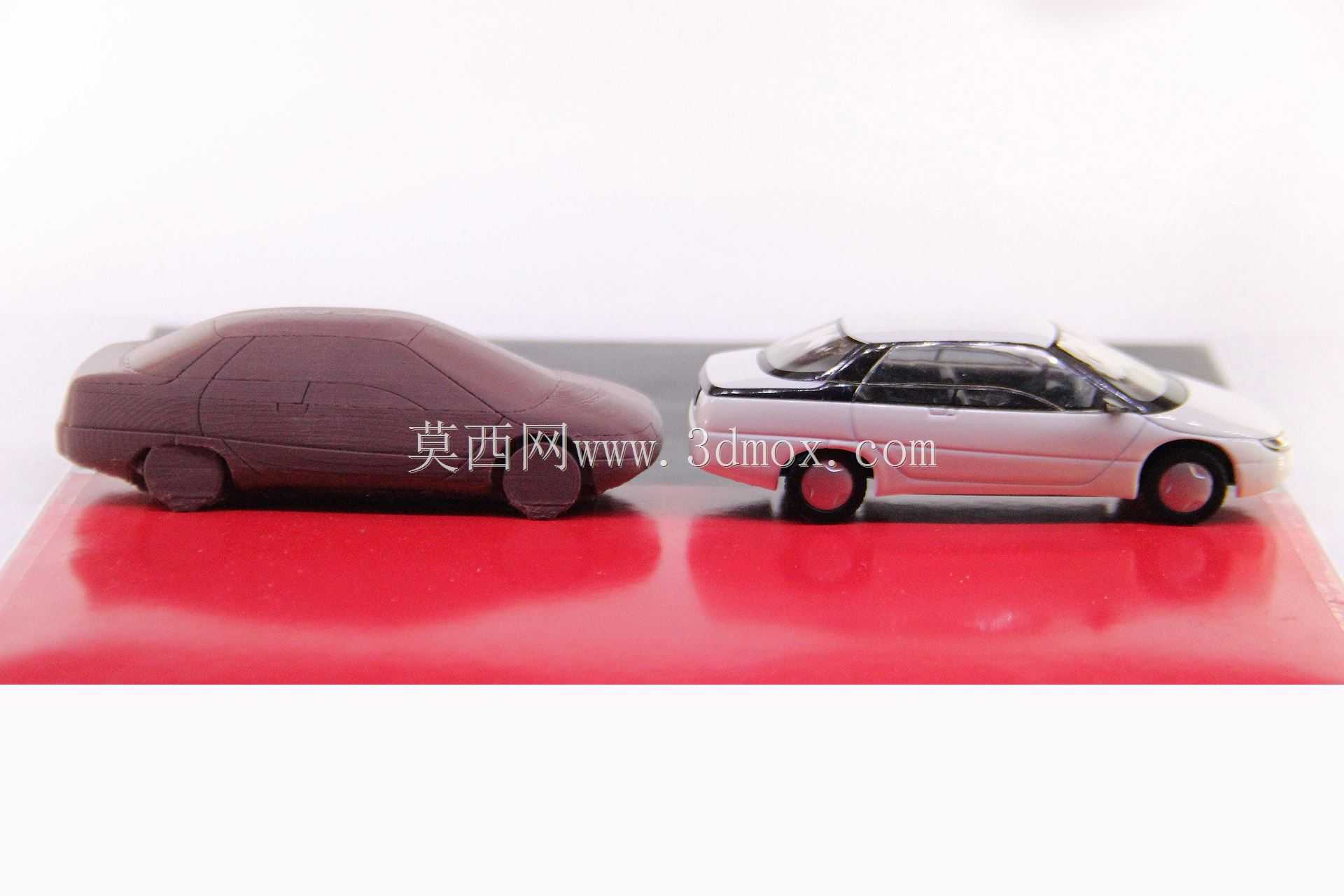

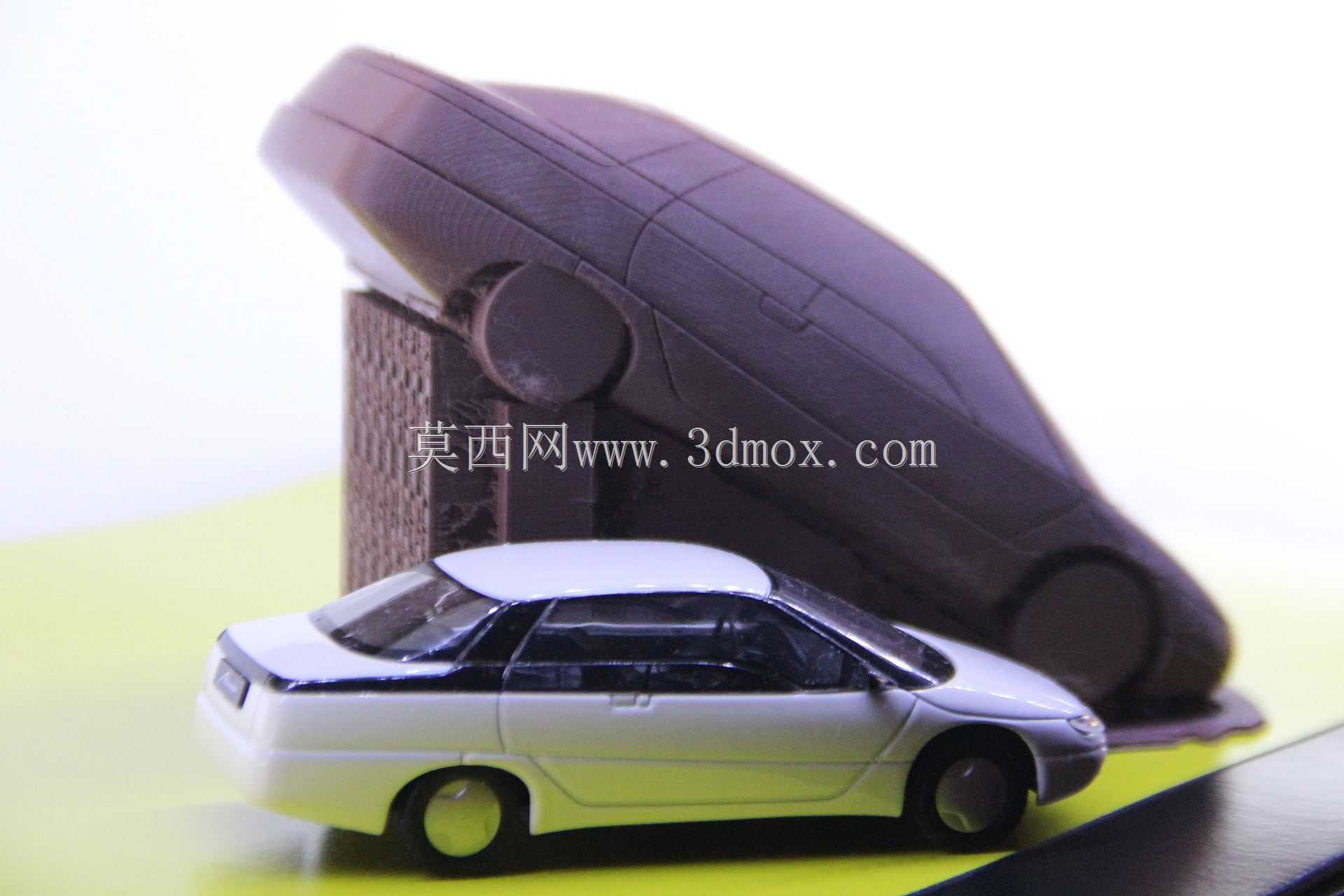

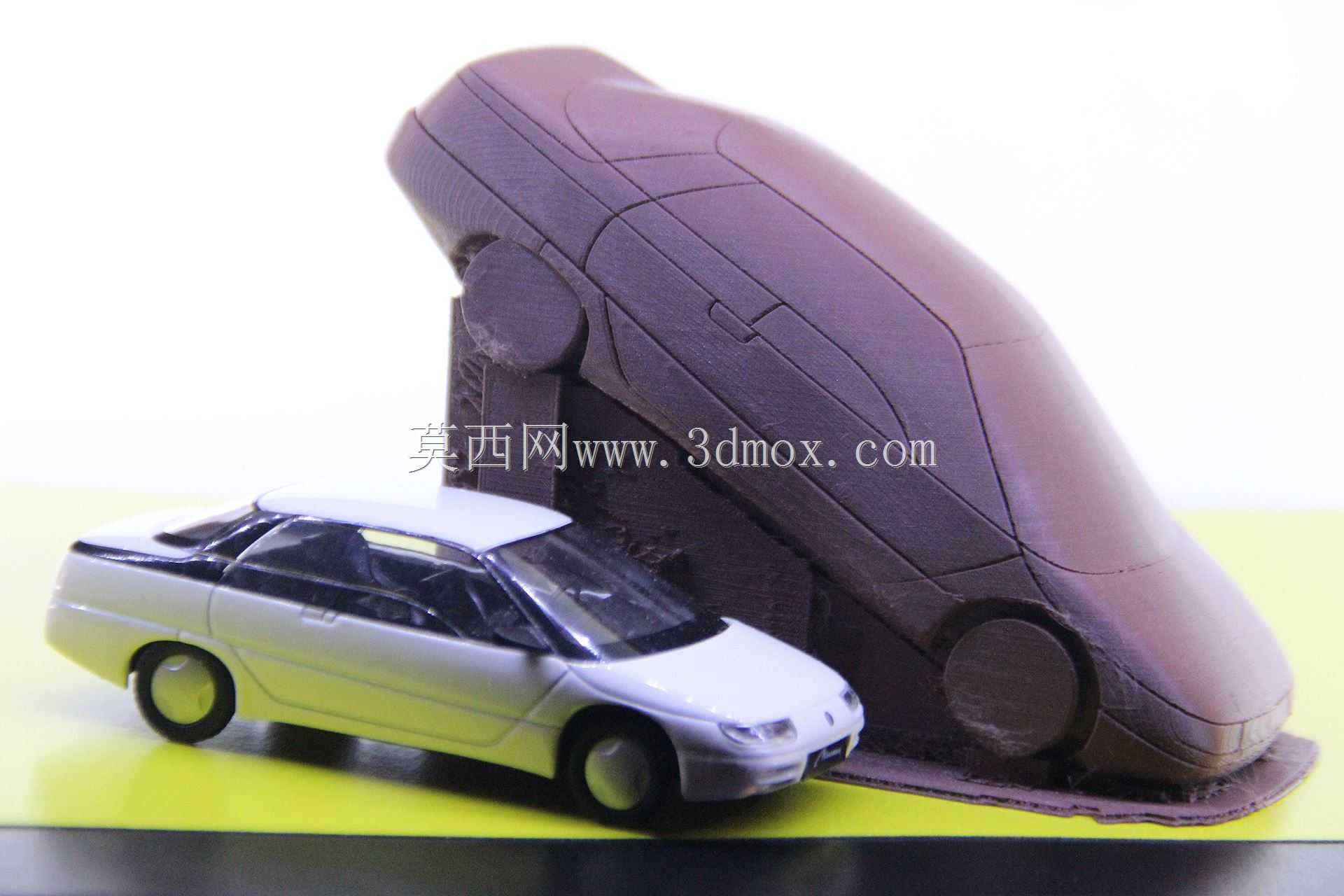

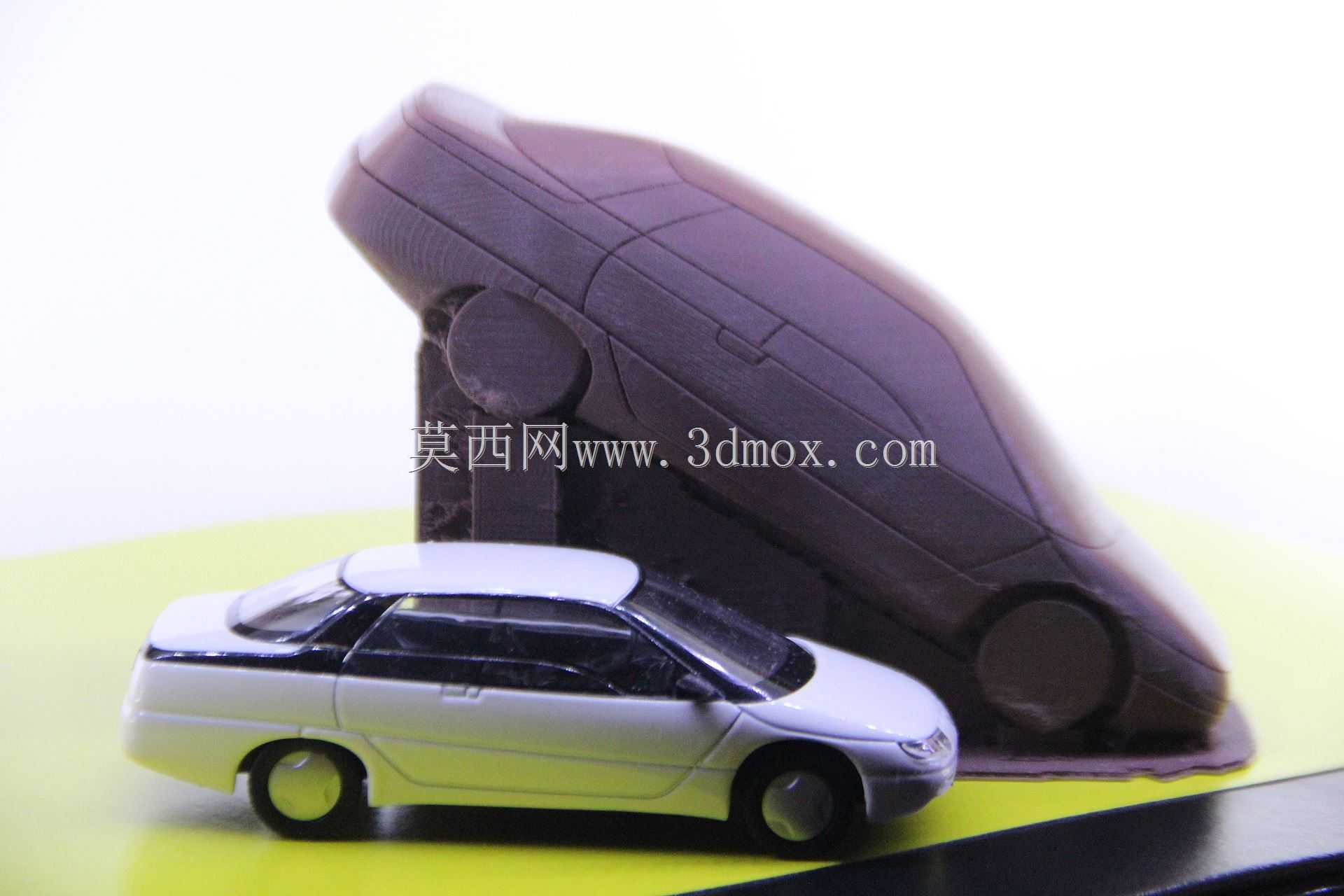

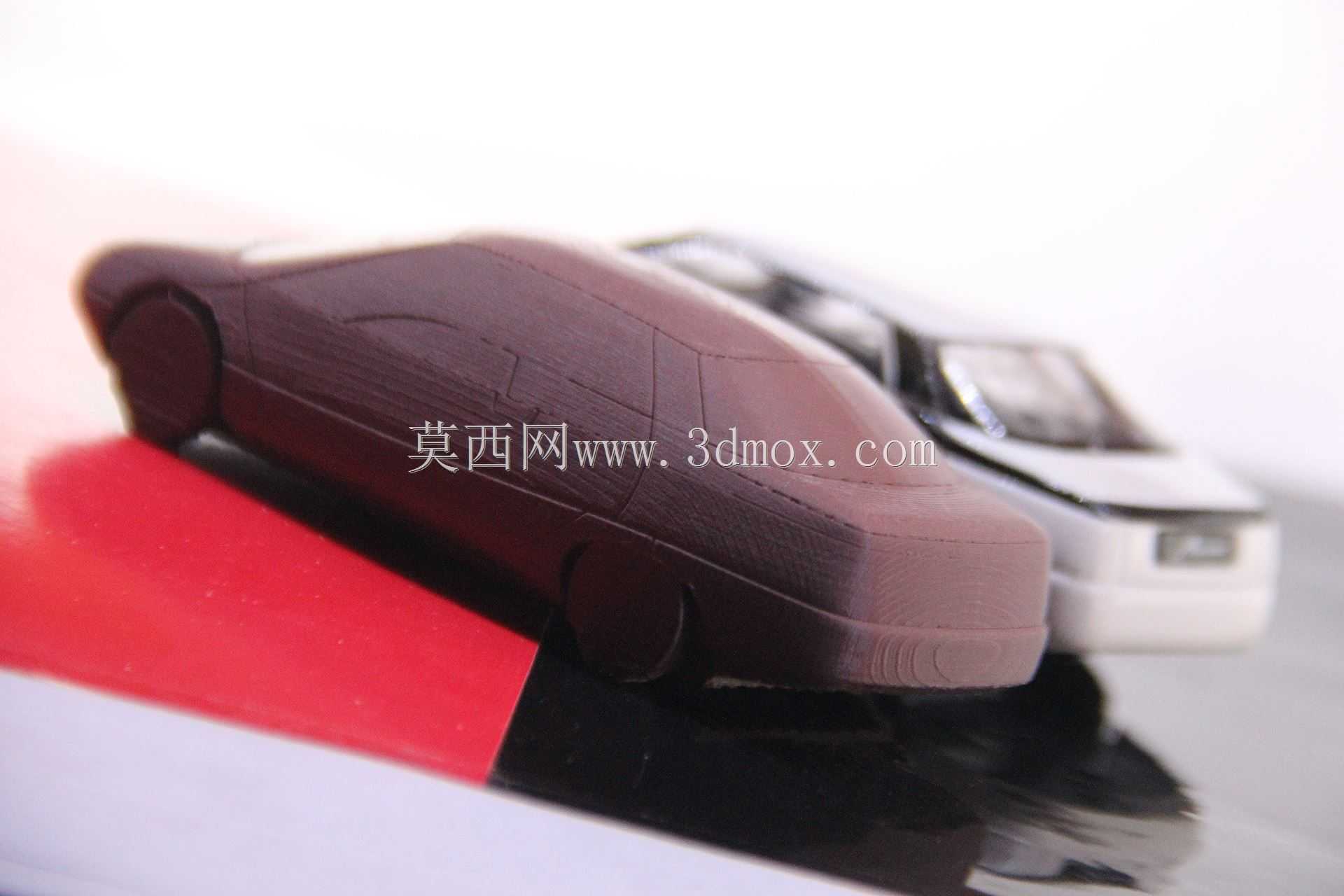

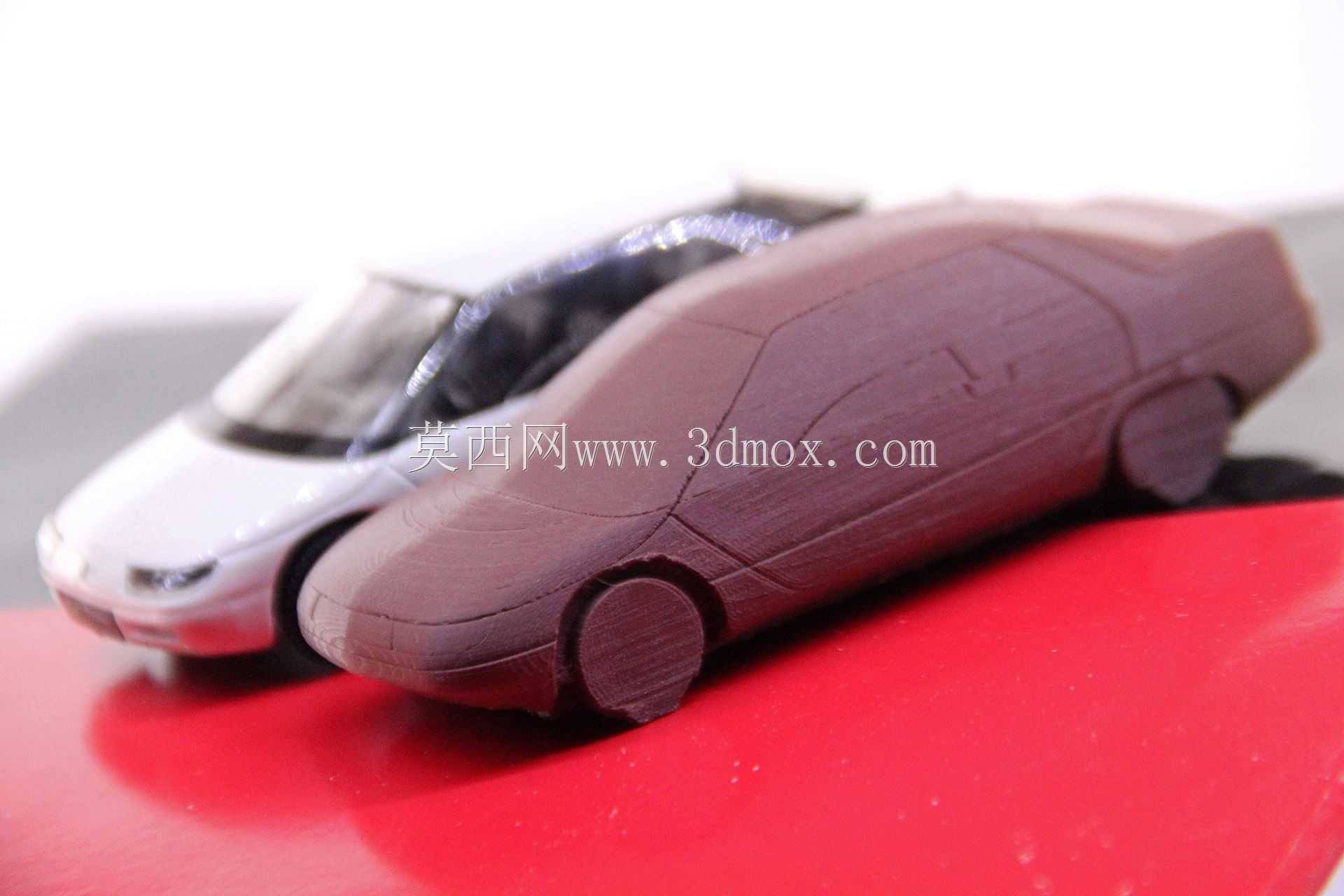

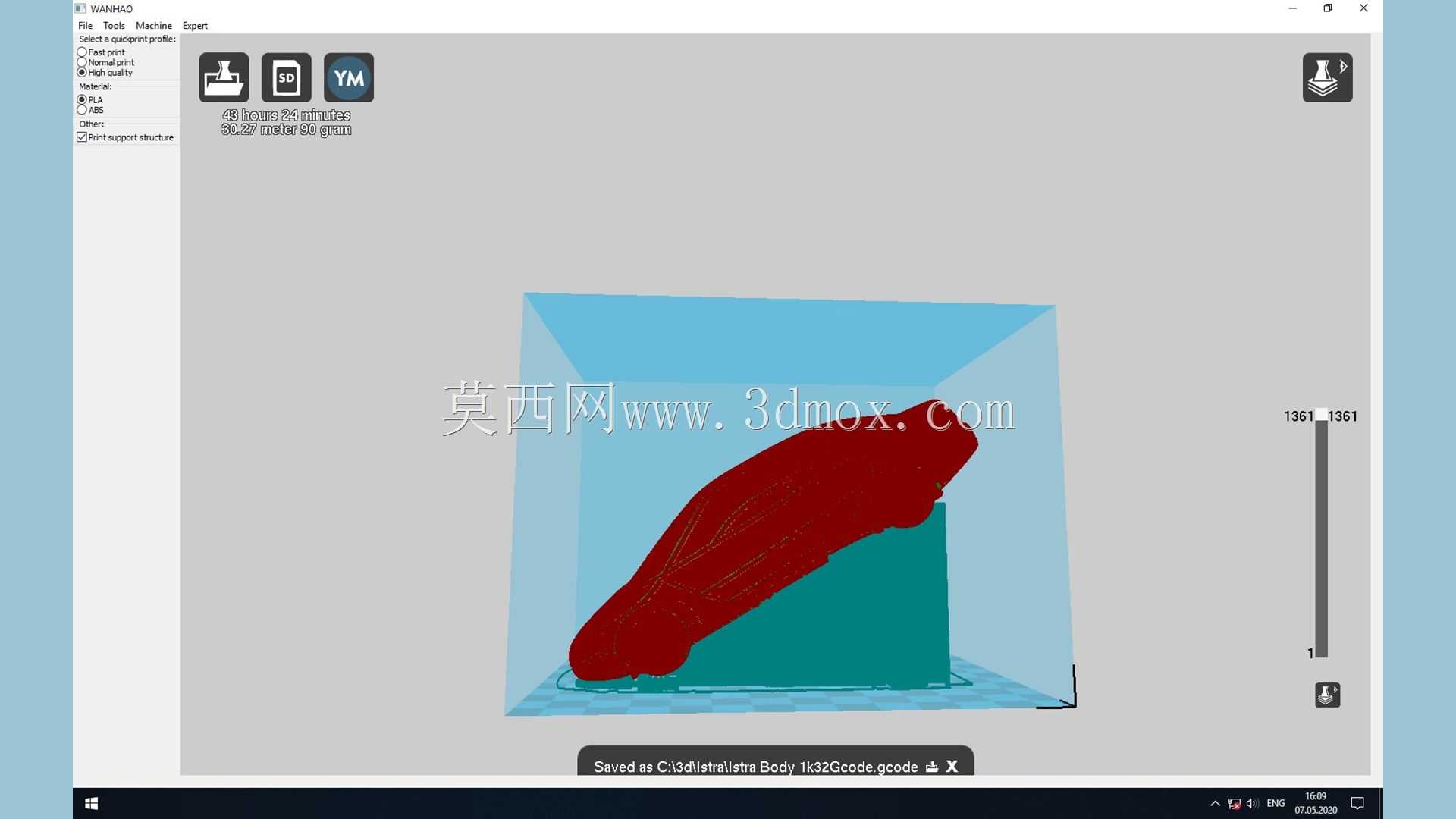

　　行李舱的边界。在实际的教学场景中，这款模型可以用来讲解90年代民用概念车的低风阻设计思路，对比同期量产车型的造型差异，帮助学习者理解曲面造型对风阻系数的影响；在小比例车模制作场景中，两个不同比例的模型数据可以直接适配主流的1:43和1:32车模改装场景，替换现有车模的外壳，不需要重新调整比例。建模时没有添加多余的装饰特征，比如车标、门把手的细节，这些细节可以根据后续的使用需求自行添加，基础模型只保留了大面的造型特征，给后续的二次修改留出了足够的空间，比如要做改装版本的模型，可以直接在现有车身上添加包围、尾翼等部件，不需要重新构建基础曲面。车身侧面的腰线做了平缓的过渡，从翼子板一直延伸到车尾，没有做突兀的折线，既符合当年的设计审美，也让曲面的打印质量更容易控制，不会因为曲面曲率变化过大导致打印层纹明显。车顶的弧线从A柱顶端一直顺滑过渡到车尾的短尾设计，还原了原车追求低风阻的快背造型，尾箱盖的上翘角度控制在8度，刚好可以起到类似尾翼的气流梳理作用，这些细节都在建模时做了准确还原，没有因为是简化模型就忽略这些空气动力学相关的造型特征。
