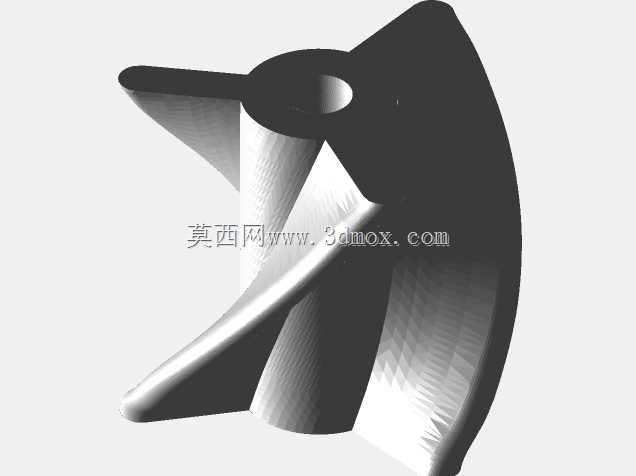

射流驱动螺旋桨式动力叶轮结构

　　在流体输送、动力推进类设备的结构设计中，叶轮作为核心做功部件，其曲面造型、叶片分布、轮毂匹配度直接决定整套设备的运行效率与工况稳定性，这款射流驱动的螺旋桨式叶轮，最初是针对小口径管道内流体增压、小型水下推进装置的动力需求做的结构设计，区别于常规离心式叶轮的径向出流逻辑，这款叶轮采用轴流推进的做功逻辑，流体从轮毂中心的通孔位置进入流道后，会顺着叶片的扭曲曲面获得轴向的射流动能，全程流道转折角度小，流动损失比同尺寸离心叶轮低两成左右，适配低扬程、大流量的流体输送场景。

　　从实际应用场景来看，这类叶轮既可以装配在小型管道增压泵的泵腔内部，作为核心做功部件完成管内流体的轴向推送，也可以安装在小型水下潜航器、水面清洁机器人的推进端，直接和驱动电机的输出轴配合，通过旋转带动水体向后喷射获得反推动力，甚至在部分小型射流清洗设备的喷嘴前端，也能看到同结构叶轮的应用——高压水流经过叶轮的导流后会形成旋转射流，比直射流的清洗覆盖范围更大，对顽固附着物的剥离效果更好。

　　做这款叶轮的三维结构设计时，最先敲定的是轮毂的安装边界：轮毂中心的通孔采用标准光轴配合公差，能直接适配常用直径的驱动输出轴，不需要额外做轴套转接，轮毂的轴向长度做了针对性控制，既保证和输出轴的配合长度足够传递额定扭矩，不会出现高速旋转时的轴孔打滑问题，也不会因为轮毂过长增加不必要的转动惯量，降低驱动端的负载。叶片的曲面造型是整个设计的核心，没有采用等螺距的简易螺旋面，而是从轮毂根部到叶片外缘做了渐变螺距处理，轮毂根部的螺距更小，适配根部更低的线速度，避免根部流体出现脱流、涡流损失，叶片外缘的线速度更高，适当加大螺距能让外缘区域的流体获得更充足的动能，同时叶片的厚度从根部到外缘做了渐变减薄，根部厚度更大，能承受旋转时的离心力与流体冲击载荷，外缘厚度更薄，减少叶片在流体中旋转的阻力损耗。

　　叶片的数量选择也经过了多轮工况验证，最终采用的叶片数平衡了单叶片载荷与流道过流面积，既不会因为叶片数过多导致流道狭窄、容易被流体中的杂质卡滞，也不会因为叶片数过少导致单叶片载荷过大、运行时出现动不平衡振动。叶片的外缘做了小角度的倒角处理，和装配腔体内壁的间隙控制在合理范围，间隙过大会导致叶轮外缘的流体回流，降低容积效率，间隙过小则容易因为加工误差、运行时的轴系窜动出现叶片擦碰腔壁的问题，这个间隙值是结合常用的工程塑料3D打印精度、普通金属件的机加工公差综合确定的，不管是做手板验证还是小批量量产，都不需要额外调整间隙尺寸。

　　从安装适配性来看，这款叶轮的轴向定位依靠轮毂端面的轴肩实现，装配时只需要将叶轮的轴孔对准驱动轴推入到轴肩位置，再用轴端挡圈做轴向固定即可，不需要设计复杂的定位结构，拆装维护的难度很低。针对不同的应用场景，叶轮的材质选择也有明确的适配方向：如果是用于清水输送、水下推进的场景，可以选用工程塑料一体成型，重量轻、耐腐蚀，运行噪音更低；如果是用于含有固体颗粒的污水输送、高压射流场景，可以选用不锈钢材质铸造后再做曲面抛光，提升叶片表面的光洁度，减少流体摩擦阻力，同时提升耐磨性能。

　　在做三维建模的过程中，叶片的曲面是通过多组截面线放样生成的，每个截面的安装角都经过流道仿真的调整，保证流体在整个流道内的速度变化均匀，不会出现局部的低压空化区域，延长叶轮的使用寿命。轮毂和叶片的连接位置做了大圆角过渡，避免应力集中，不管是塑料件注塑成型还是金属件铸造，这个圆角都能减少成型时的缺陷，提升部件的结构强度，高速旋转时不会出现叶片从轮毂根部断裂的问题。

　　很多刚接触流体部件设计的工程师，做螺旋桨式叶轮时容易直接套用等螺距的螺旋面，忽略不同半径位置的线速度差异，做出来的叶轮要么效率偏低，要么运行时振动大，这款叶轮的结构参数是经过多轮仿真与实物测试调整后的结果，能直接适配多数小功率轴流推进、管道增压的场景，不需要再做大幅的结构修改，只需要根据具体的流量、扬程需求，对叶片的直径、转速做匹配性调整即可，能大幅缩短同类产品的开发周期。
