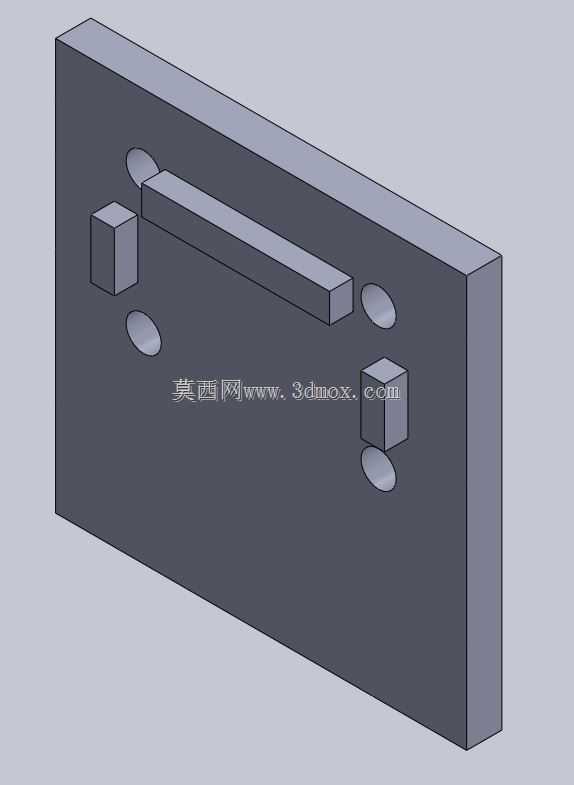

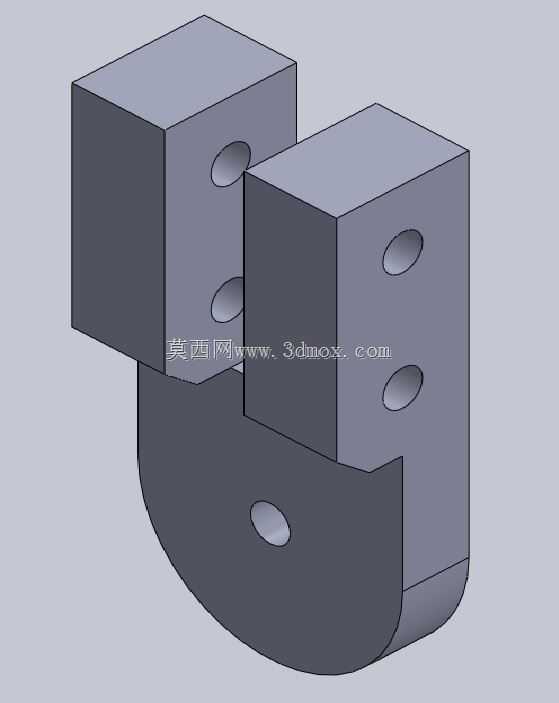

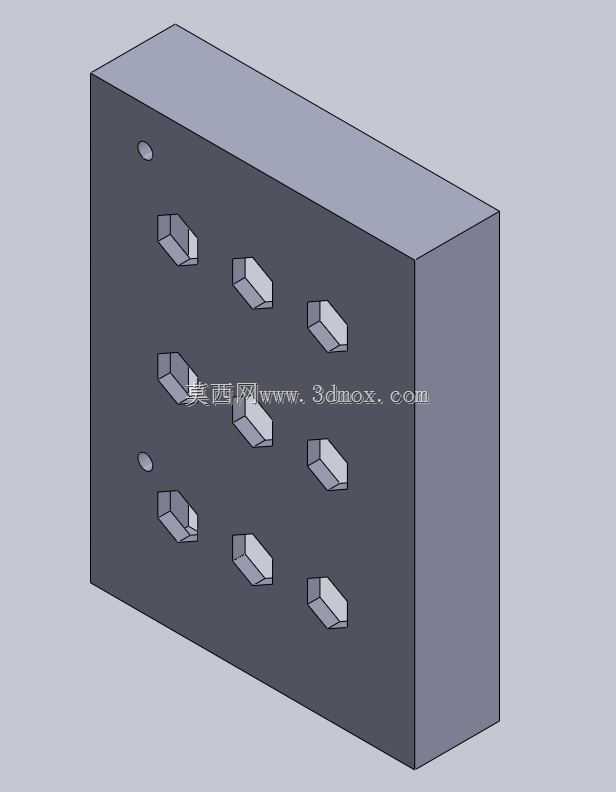

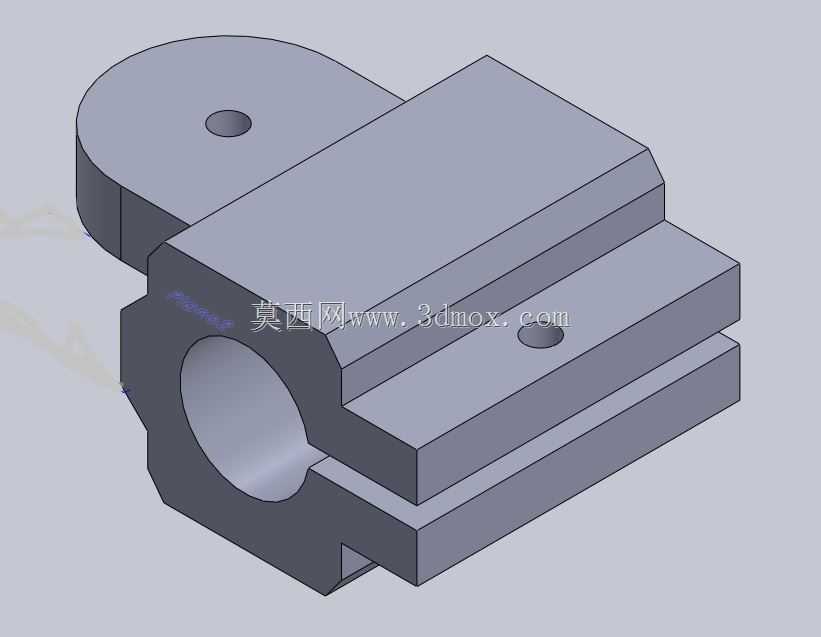

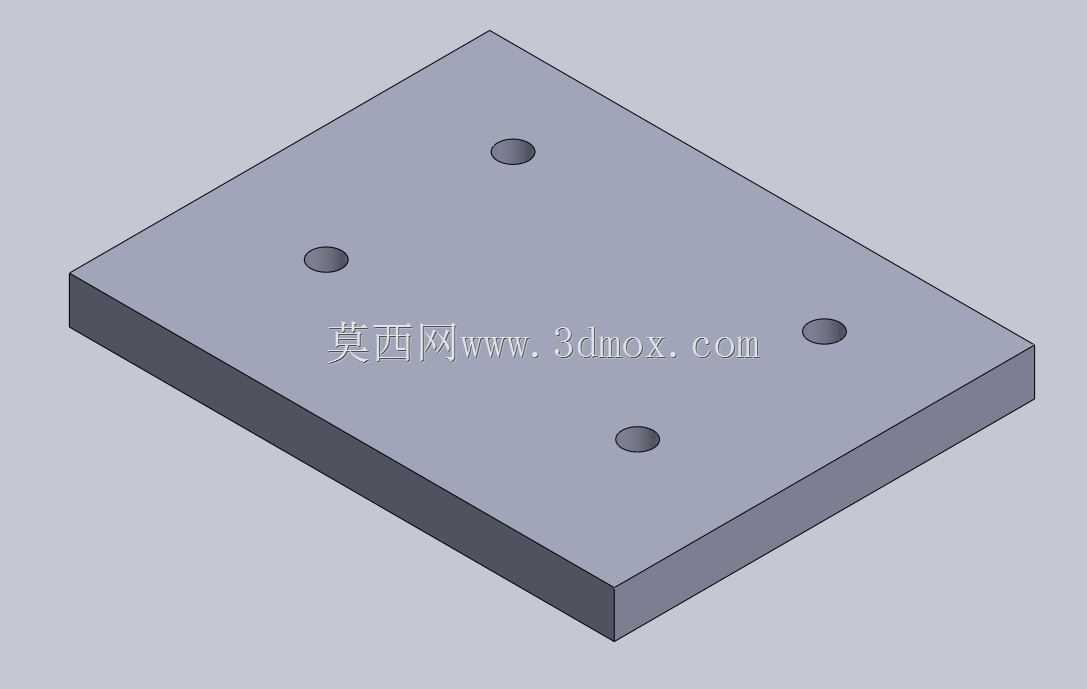

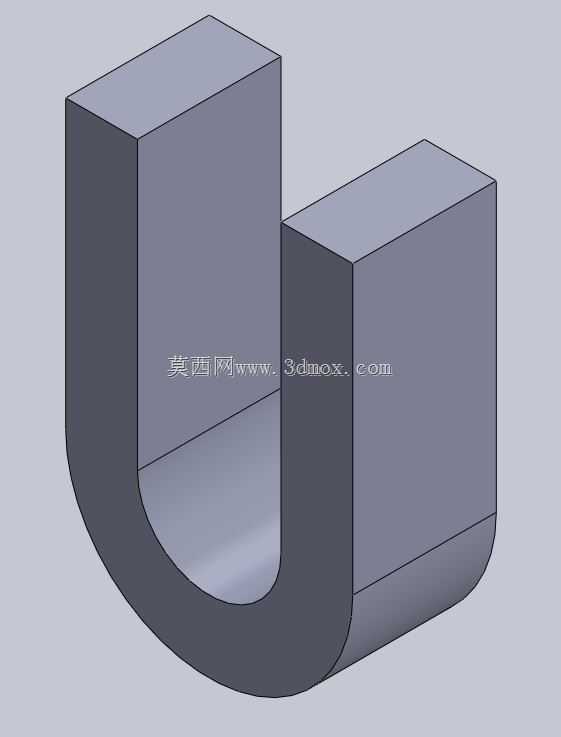

Raptor3D扫描仪转盘式安装结构件

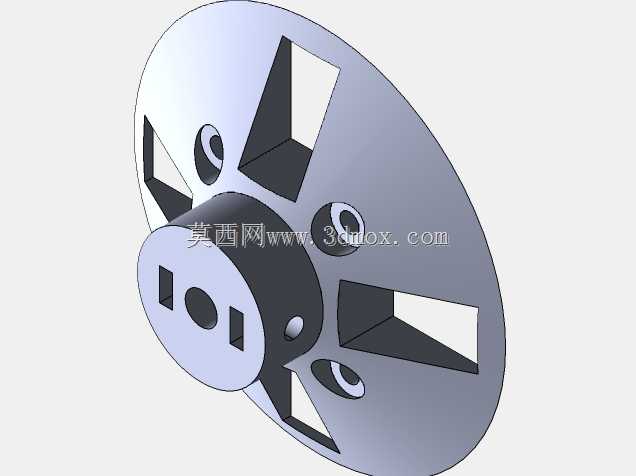

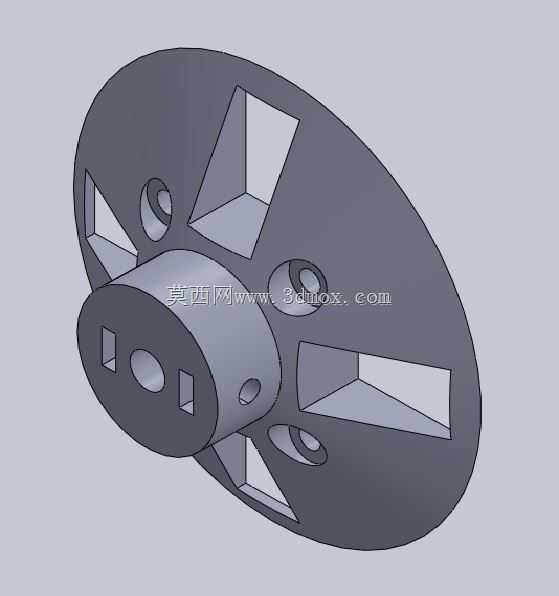

　　在桌面级三维逆向扫描作业场景中，待扫描工件的承载回转结构直接决定了点云采集的完整性与拼接精度，这款适配Raptor系列3D扫描仪的转盘承载件，正是针对小尺寸工件全周扫描需求设计的核心安装部件。日常作业中，操作人员将待扫描的小型零部件、手板样件固定在转盘端面后，可配合扫描设备的定角度回转采集逻辑，实现工件侧面、底面特征的无死角捕捉，无需反复手动调整工件装夹姿态，能有效降低多次装夹带来的点云拼接误差，尤其适合小批量逆向建模、3D打印前的样件复刻、精密小零件尺寸检测这类需要全周数据采集的作业场景。从结构功能来看，该部件采用盘体与中心轴座一体化的设计思路，中心轴座预留的两个矩形通槽用于和扫描设备的步进电机输出轴配合，传递回转扭矩，

　　轴座侧壁的三个径向小孔为紧定螺钉安装位，可将轴座与电机轴牢牢锁死，避免回转过程中出现打滑、偏摆的问题，保证转盘转动的角精度控制在扫描作业允许的范围内。盘体上均匀分布的四个梯形镂空槽，一方面是为了降低整个转盘的自重，减少电机启动与制动时的转动惯量，避免小功率步进电机出现丢步问题，另一方面这些镂空槽可作为绑带、夹具的穿装位，针对不同外形的待扫描工件，既可以用扎带穿过镂空槽将异形工件直接固定在盘面上，也可以通过这些槽位安装小型台钳、磁吸座等辅助装夹配件，适配不同材质、不同外形工件的装夹需求。盘体靠近中心位置的三个沉头通孔，用于安装转盘的辅助支撑结构，当承载重量稍大的工件时，可在这些孔位安装随动支撑滚轮，分担中心轴座的径向载荷，

　　避免长周期使用后轴座出现偏磨，导致转盘端面跳动超差，影响扫描数据的精度。设计过程中，盘体的端面平面度公差被控制在0.1mm以内，避免工件装夹后出现倾斜，导致扫描点云出现坐标偏移；中心轴座的内孔与电机输出轴的配合选用间隙配合公差，既方便安装拆卸，又不会因为间隙过大导致回转过程中出现窜动。整个部件的安装边界完全适配Raptor系列3D扫描仪的原有安装腔体，盘体外径与设备内部的容纳腔尺寸匹配，转动过程中不会与腔体侧壁、扫描镜头模组发生干涉，中心轴座的轴向长度刚好适配电机输出轴的伸出长度，安装后转盘端面与设备工作台面保持齐平，不会出现凸起或凹陷影响工件放置。盘体边缘做了小尺寸的倒角处理，既可以去除加工过程中产生的毛刺，

　　避免操作人员安装时被锐边划伤，也能减少转动过程中边缘与周边结构的剐蹭风险。针对3D打印自制的场景，该结构的壁厚设计充分考虑了FDM打印的工艺特性，所有受力位置的壁厚均不小于2mm，避免打印完成后出现结构强度不足的问题，镂空位置的过渡圆角也能减少打印过程中的应力集中，降低打印件开裂的概率。实际使用中，该部件既可以作为原装配件的替换件，在原有转盘出现磨损、断裂时快速更换，也可以用于DIY组装同规格的桌面3D扫描设备，配合开源的扫描控制程序，就能搭建出一套成本可控的小型三维扫描系统，满足个人工作室、小型创客团队的日常逆向建模需求。在承载能力方面，该结构在采用PLA材质打印时，可稳定承载1kg以内的工件进行连续回转扫描，若采用PETG或ABS材质打印，承载能力可进一步提升至2kg，覆盖绝大多数小型零部件的扫描需求。回转过程中，盘体的动平衡特性经过优化，四个镂空槽的对称分布设计让整个转盘的质心落在中心轴线上，即使以最高转速转动，也不会出现明显的振动，避免振动传递到扫描镜头端导致采集的点云出现重影、模糊的问题。
