立式线性扫掠激光扫描装置结构设计

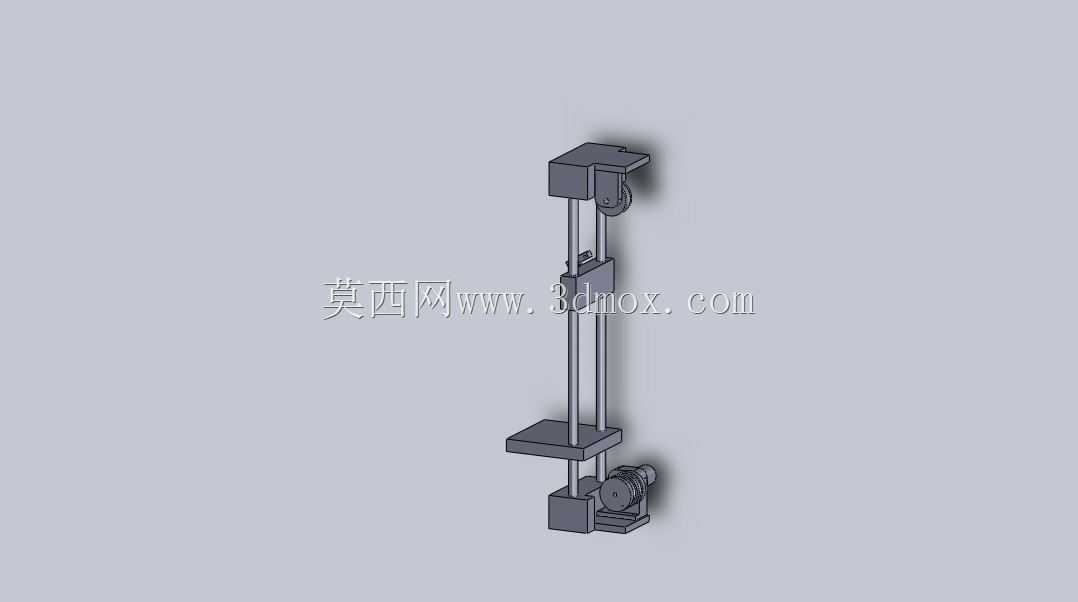

　　这套立式线性扫掠结构的激光扫描装置，核心面向小尺寸工件的三维轮廓逆向采集、精密尺寸检测场景，在小型五金件精度抽检、文创手办逆向复刻、3D打印前的实物轮廓采集场景中都能适配，相比常见的转盘式桌面扫描仪，它的线性扫掠运动路径能规避工件侧面遮挡带来的点云缺失问题，尤其适合带深槽、侧孔类结构的小型零件扫描作业。从结构布局来看，整套装置采用双光轴立式导向架构，底部安装驱动模组，顶端设置从动导向轮，中间搭载扫描执行滑台，滑台可沿垂直光轴做匀速直线运动，配合底部的工件放置平台，能完成全高度范围内的轮廓数据采集。设计阶段优先考虑了安装边界的适配性，整体立式布局的占地面积仅相当于A4纸张大小，可直接放置在常规工作台面使用，

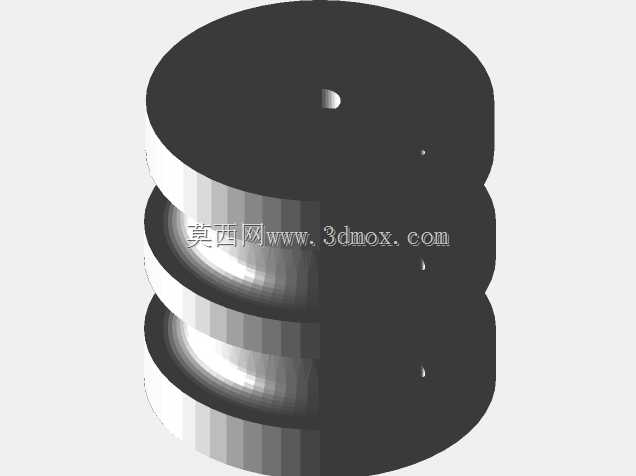

　　不需要额外做地基固定或者台面改造，光轴的有效行程覆盖了常规小型工件的扫描高度需求，滑台的安装孔位预留了通用激光扫描模组的安装接口，可根据实际精度需求更换不同分辨率的扫描头，不需要重新加工适配结构。驱动部分采用同步带传动结构，将驱动电机布置在装置底部，既降低了整体重心提升运行稳定性，也能避免电机运行的振动传递到上部扫描模组影响采集精度，底部平台设置了简易的工件定位凸台，可快速放置待扫描工件，不需要额外做复杂的夹具装夹，针对异形工件也可自行加装简易治具，平台的承载能力覆盖了绝大多数10kg以内的小型扫描对象。导向部分选用的双光轴搭配线性轴承的结构，相比单导轨结构抗偏载能力更强，滑台在上下运行过程中不会出现偏转卡顿，

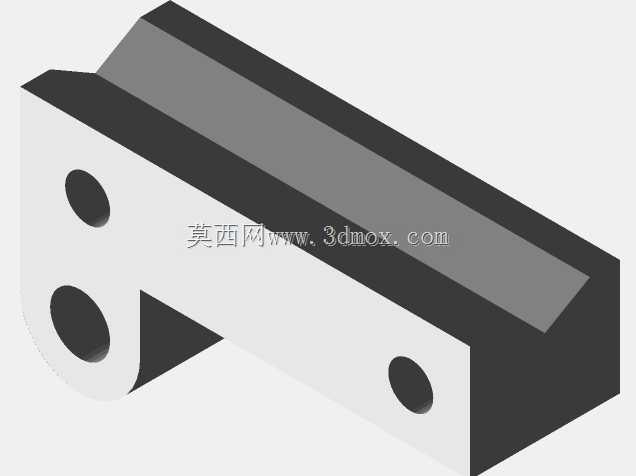

　　能保证扫描头始终垂直对准工件中心轴线，减少点云拼接的误差。顶端的从动轮座设置了张紧调节结构，可在同步带出现松弛时快速调整张紧力，不需要拆解整体结构就能完成维护，滑台上的扫描模组安装板预留了多组安装孔位，除了适配常规的激光扫描头，也可更换为工业相机做外观缺陷检测，拓展设备的使用场景。在实际使用逻辑上，扫描作业时将工件放置在底部平台中心位置，启动设备后滑台从底部初始位置沿光轴匀速向上运行，扫描头持续发射激光采集工件表面轮廓数据，运行到顶端行程终点后自动返回初始位置，单次扫描即可完成工件全周的轮廓采集，不需要手动转动工件调整角度，相比手动扫描的设备能大幅降低操作人员的工作强度，也能减少人为操作带来的采集误差。

　　结构设计阶段充分考虑了加工装配的工艺性，所有结构件都采用常规的钣金折弯、型材切割工艺即可加工，没有复杂的曲面或者高精度配合面，普通的机加工车间就能完成整套装置的加工装配，零部件的选型也都采用通用标准件，光轴、同步带、线性轴承、驱动电机都能在常规工业品渠道采购，后期维护更换配件的成本很低。整套结构的运动部件都做了安全防护设计，同步带布置在两根光轴的中间位置，外部没有裸露的传动部件，日常使用过程中不会出现衣物或者线缆卷入传动结构的风险，底部的电机安装座设置了减震垫，能吸收电机运行时产生的微小振动，进一步提升扫描过程的稳定性，保证采集到的点云数据精度满足逆向建模或者尺寸检测的需求。针对不同的扫描精度需求，还可通过调整滑台的运行速度来匹配，低速运行时能获得更高密度的点云数据，适合精密零件的尺寸检测场景，高速运行时可快速完成大尺寸工件的轮廓初扫，适配不同的作业需求，滑台的运行行程也可根据实际使用需求更换不同长度的光轴进行拓展，不需要改动其他核心结构，具备不错的改装拓展空间。
