创意双曲线交叉结构桌面时钟设计

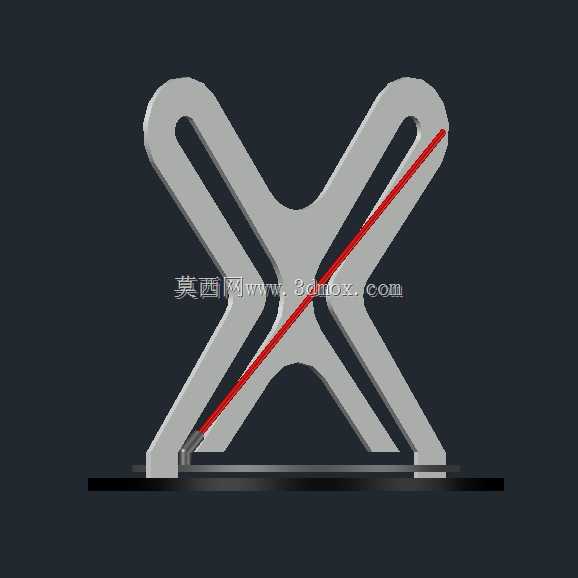

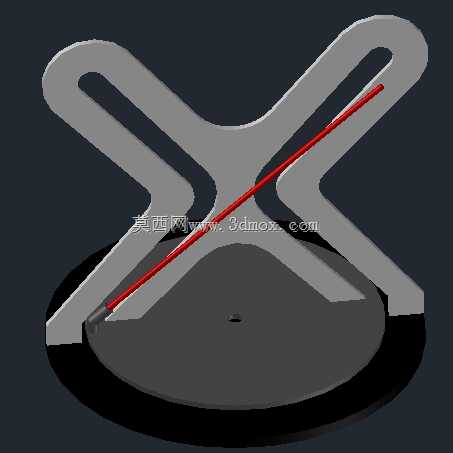

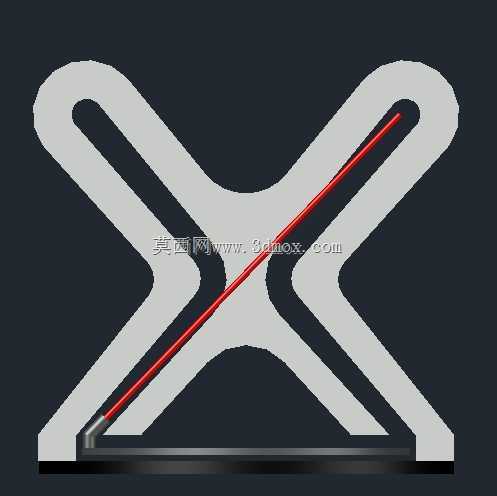

　　这款桌面计时装置采用双曲线交叉支撑的异形结构设计，打破了传统时钟圆形或方形外壳的固化形态，将机械计时的功能内核与几何美学的外观表达做了深度融合。从结构落地的角度看，整个装置的支撑部分采用对称式双曲臂交叉布局，两个曲臂从圆形底座边缘向上延伸，在中部交汇后继续向外上方延展，形成类似X形的稳定支撑框架，曲臂内侧预留的通槽作为指针的运动导向轨道，红色指示杆沿槽体做规律滑动，配合底座内部隐藏的计时驱动机构完成时间指示，没有采用传统时钟的中心转轴指针布局，而是通过线性运动的指示件配合曲臂上的隐性刻度完成时间读数，这种结构设计对导向槽的加工精度要求较高，槽体的直线度、两个曲臂的对称度偏差需要控制在0.1mm以内，否则指示杆运动过程中会出现卡滞或读数偏差。

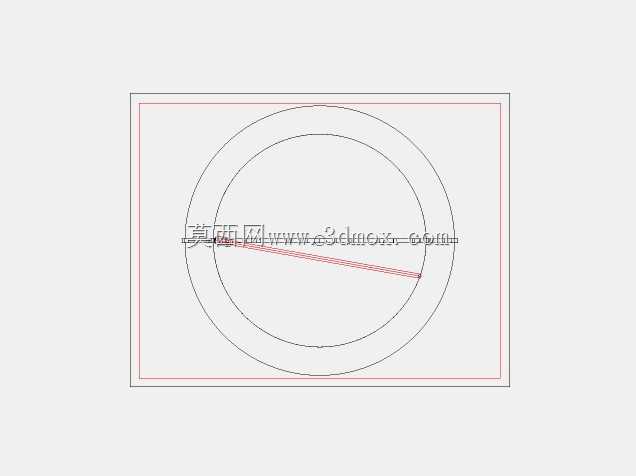

　　从实际应用场景来看，这款装置主要放置于个人办公桌面、工作室操作台或者工业风展示空间，既承担基础的计时功能，也作为兼具机械美感的桌面陈设，区别于普通消费级时钟的塑料外壳结构，这款设计的支撑框架和底座都采用硬质结构件加工，整体配重集中在圆形底座部分，底座直径根据桌面摆放的常见尺寸边界设计，控制在120mm到180mm区间，整体高度不超过200mm，不会占用过多桌面操作空间，同时足够的底座重量可以避免日常触碰导致的倾倒问题。底座中心预留的驱动机构安装位，可以适配常规的石英钟机芯或者小型步进电机驱动组件，安装孔位按照通用机芯的固定尺寸设计，不需要额外做定制转接件，后期组装维护的便利性较高。

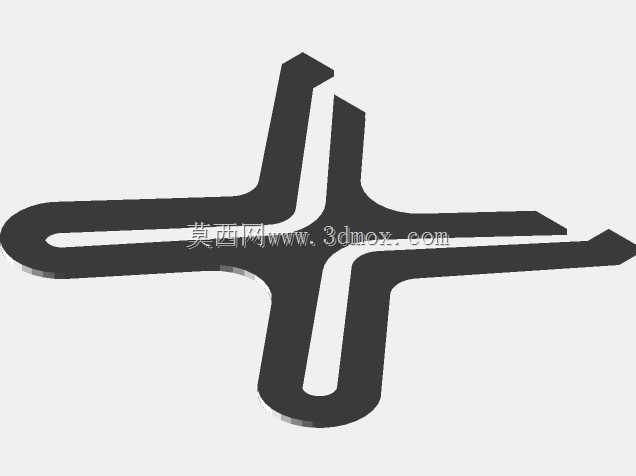

　　设计过程中首先需要确定双曲臂的曲线方程，保证两个曲臂交汇后的导向槽处于同一平面，指示杆的运动轨迹与时间刻度的对应关系需要反复验算，避免出现指示偏差，曲臂的截面尺寸根据结构受力情况计算，采用等截面设计的话壁厚控制在3mm即可满足日常使用的结构强度，不需要额外做加强筋，保证外观的简洁流畅。曲臂与底座的连接采用嵌入式定位结构，连接位置预留定位凸台，组装时可以快速对齐位置，配合粘接或者小螺丝固定即可完成装配，不需要复杂的工装夹具。指示杆采用轻质硬质材料制作，表面做醒目的红色处理，在灰色的支撑框架背景下可以快速识别位置，降低读数的视觉误差。

　　从结构设计的合理性角度看，这种非对称运动轨迹的指示结构，相比传统中心转轴指针，在装配时需要额外调整指示杆的初始位置，对应时间零点的校准步骤和普通时钟一致，只需要在初始组装时将指示杆调整到对应零点刻度位置即可，后续驱动机构按照固定转速带动指示杆沿槽体运动，就能实现准确计时。导向槽的内壁需要做光滑处理，降低指示杆运动过程中的摩擦阻力，减少驱动机构的负载，延长机芯的使用寿命。整个装置的外露结构没有尖锐棱角，所有边缘都做了R2以上的圆角处理，日常摆放使用过程中不会出现刮蹭问题，符合桌面陈设品的安全设计要求。

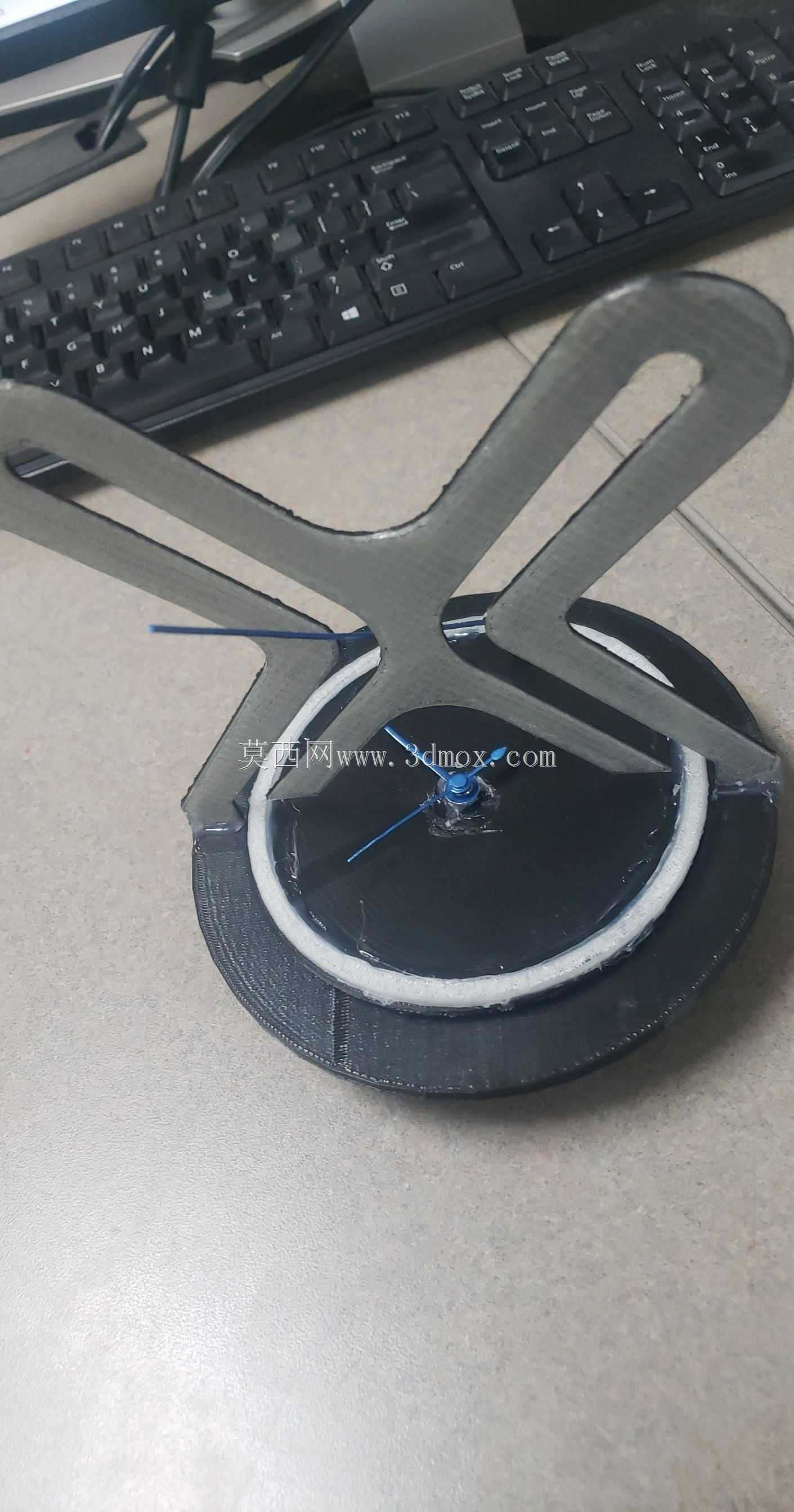

　　不同于批量生产的标准化时钟产品，这款结构设计预留了足够的尺寸调整空间，使用者可以根据自身摆放场景的大小，等比例缩放整体结构尺寸，只需要对应调整内部驱动机构的适配参数即可，不需要重新验算结构强度，缩放后的曲臂截面尺寸按照同比例调整就能满足受力要求。底座底部可以预留防滑垫安装槽，粘贴硅胶防滑垫后进一步提升摆放稳定性，即使在光滑的玻璃或者金属桌面上也不会轻易滑动。整个结构没有复杂的曲面分型，不管是采用3D打印制作手板，还是采用注塑工艺批量生产，都具备较好的工艺可行性，生产过程中的脱模难度低，不需要设计复杂的抽芯结构，能够有效控制生产制造成本。
