立式带安装耳圆形储水罐体结构设计

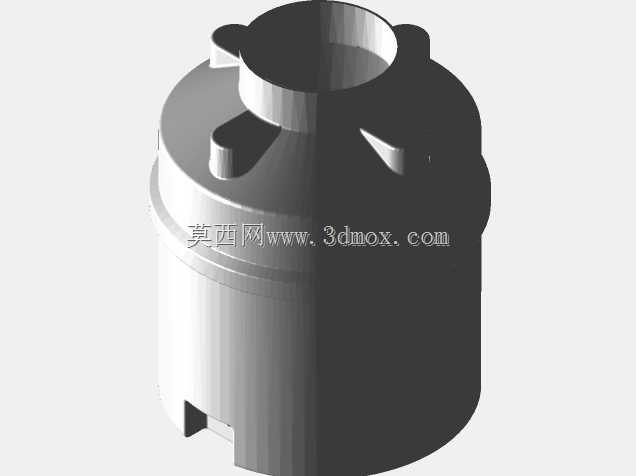

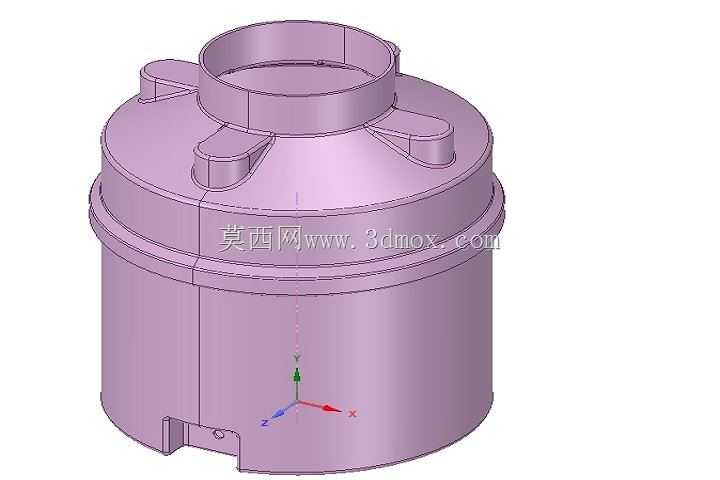

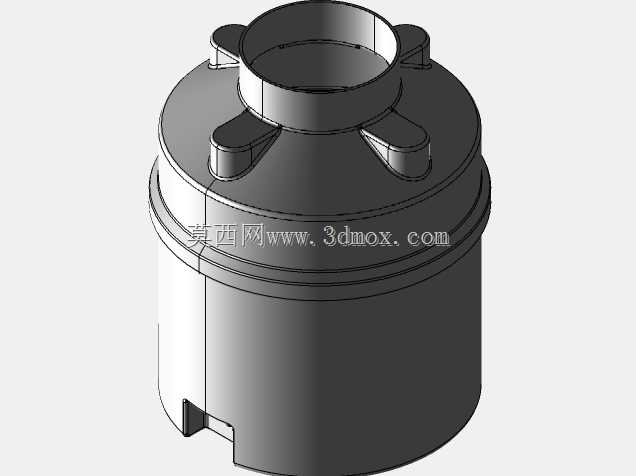

　　这款立式圆形储水罐体，是小型流体储放场景里常用的结构件，日常在小型净水设备、台式饮品加工设备、实验室小型循环水系统、家用商用小型供水单元里都能见到这类结构的身影，核心作用是暂存常温液态介质，承接上游来液同时为下游管路提供稳定的液位缓冲，避免管路供液压力波动导致的设备工作异常。从结构设计逻辑来看，整体采用直筒加圆弧过渡顶底的构型，直筒段作为主要储液腔体，加工时可直接选用标准规格的圆柱管材做坯料，减少曲面加工的工序量，上下端的圆弧过渡结构一方面能避免直角位置的应力集中，长期承压使用时不会在转角位置出现应力开裂的问题，另一方面圆弧内壁不存在清洁死角，在需要定期清理腔体内部水垢、残留介质的使用场景下，能大幅降低清洁维护的难度，

　　不会有介质残留堆积在转角位置引发变质、堵塞管路的问题。顶部的大直径开口是核心的功能接口，主要用于加注介质、内置液位监测组件、加热组件或者过滤组件，开口处做了加厚的翻边结构，既可以提升开口位置的结构刚度，避免安装密封端盖时出现开口变形导致的密封失效，也预留了足够的密封件安装空间，搭配平垫或者O型密封圈就能实现可靠的静密封，防止储液过程中出现溢漏、外界杂质进入腔体污染介质的问题。顶部均匀分布的三个凸耳结构，是专门为设备整机装配设计的吊装、挂装受力点，每个凸耳都做了圆角过渡处理，和罐体主体连接位置做了加厚的补强结构，避免吊装受力时凸耳和罐体连接位置出现焊缝撕裂、结构断裂的问题，三个凸耳呈120度均匀分布，吊装或者挂装时受力均匀，

　　不会出现罐体倾斜的问题，安装时可以直接通过凸耳上的预留孔位配合螺栓将罐体固定在设备机架的对应安装位，不需要额外制作焊接安装支架，能减少整机装配的零件数量，压缩装配工序时长。罐体下部侧面设计的带孔定位凸台，是辅助安装定位结构，一方面可以作为液位计、温度传感器、排污管路的外接接口预留结构，根据实际使用需求在凸台位置加工对应规格的螺纹孔或者通孔即可外接附属组件，不需要在罐体直筒壁上额外焊接凸台，避免焊接作业破坏罐体壁面的防腐层、导致壁面变形；另一方面这个凸台可以作为罐体落地安装时的周向定位点，配合机架上的定位卡槽就能限制罐体的周向转动，避免设备运行过程中管路震动带动罐体转动，拉扯外接管路导致接口松动漏液。从安装边界尺寸来看，整体外径控制在适配小型设备内部安装空间的范围，直筒段高度和顶部接口直径的比例经过匹配，既保证了足够的有效储液容积，又不会因为罐体过高导致设备整体重心上抬，提升设备放置、运行时的稳定性；顶部接口的直径大于常规管路接口尺寸，方便后期维护时伸手进入腔体内部做清洁、更换内置组件的操作，不需要完全拆解罐体就能完成常规维护作业。壁面厚度的选择兼顾了结构强度和材料成本，常温常压储水场景下不会出现壁面鼓胀变形的问题，同时尽可能控制罐体自身重量，降低安装时的承重负担，也减少原材料的消耗。在实际选型适配时，需要注意确认罐体的有效容积是否匹配系统的循环流量需求，保证储液量能够满足系统至少3到5分钟的循环供液缓冲量，

　　避免上游供液短暂中断时下游设备出现空转干烧的问题；安装时三个顶部凸耳的固定螺栓需要采用对角拧紧的方式，保证每个凸耳的受力均匀，避免单个凸耳受力过大出现断裂；外接管路接在下部凸台位置时，需要在接口位置加装密封生料带或者密封垫圈，保证接口位置的密封可靠性，长期使用过程中要定期检查凸耳固定位置、接口位置的密封情况，及时清理内壁附着的水垢，避免杂质堆积堵塞下游管路。这类罐体结构没有复杂的异形曲面，建模过程中可以通过旋转凸台做出主体基础结构，再通过拉伸、圆角特征做出顶部凸耳和下部定位凸台，特征树逻辑清晰，后续修改参数调整容积、安装尺寸时只需要修改对应草图的尺寸参数就能快速完成变型设计，不需要重构整体模型，能大幅提升系列化产品的设计效率。
