美国空军B-52同温层堡垒战略轰炸机简化3D打印模型

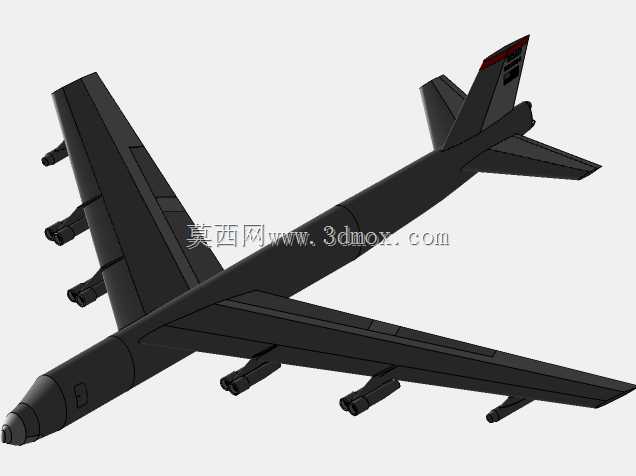

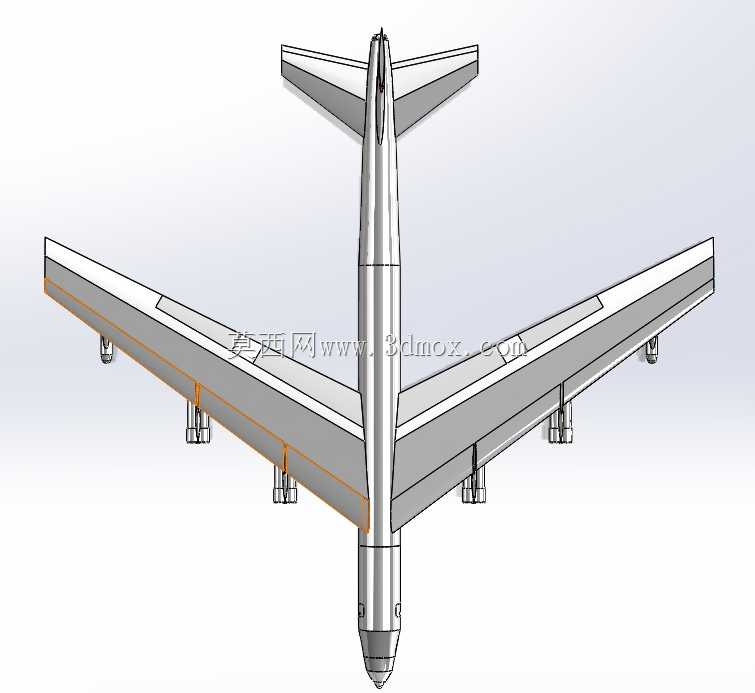

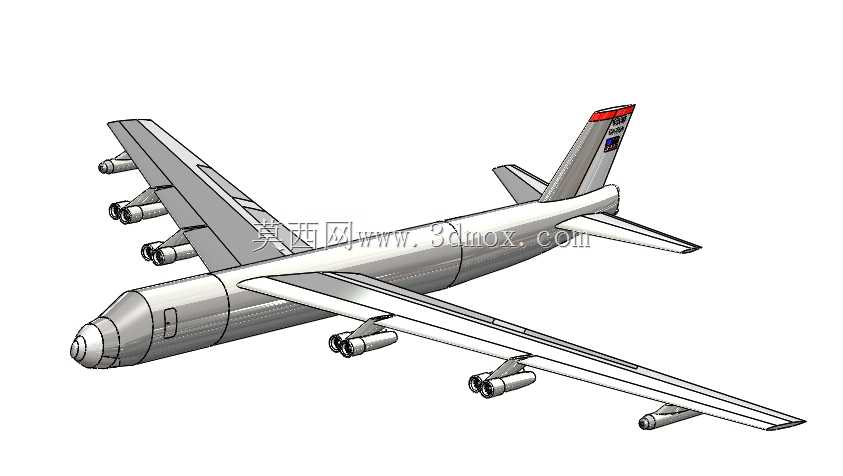

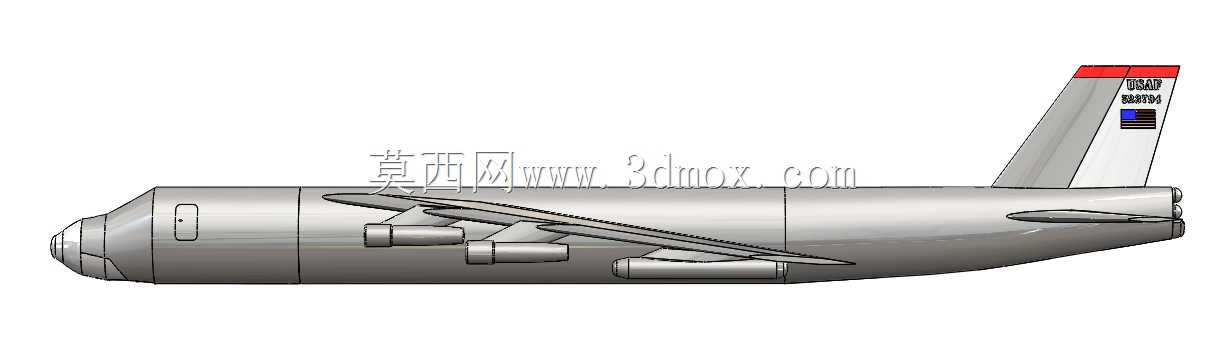

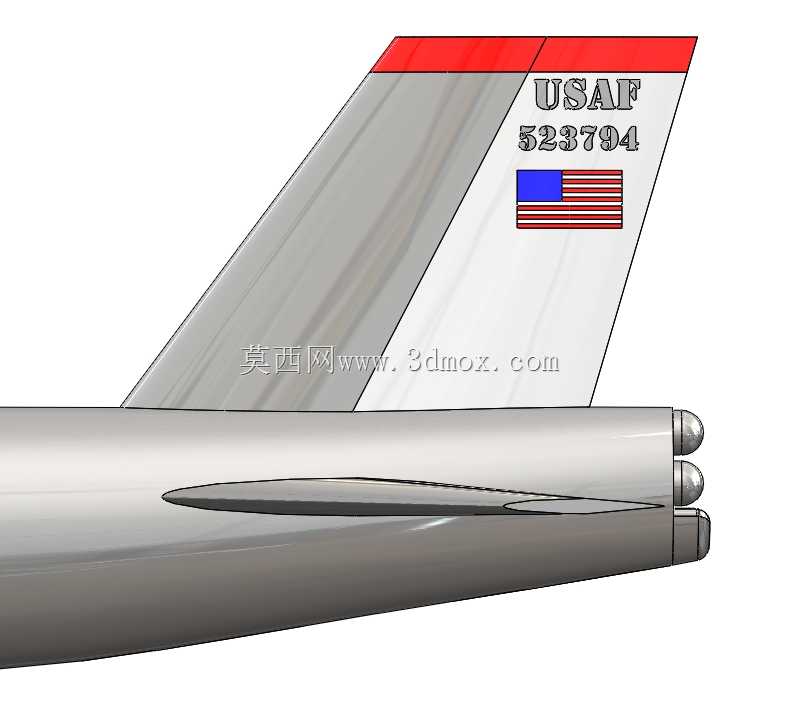

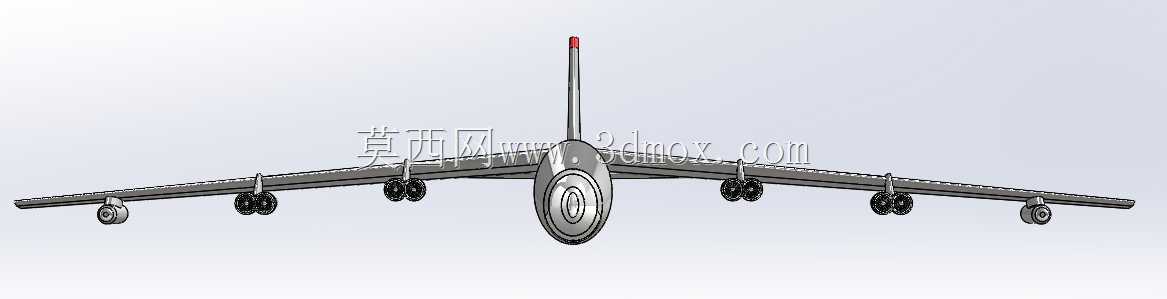

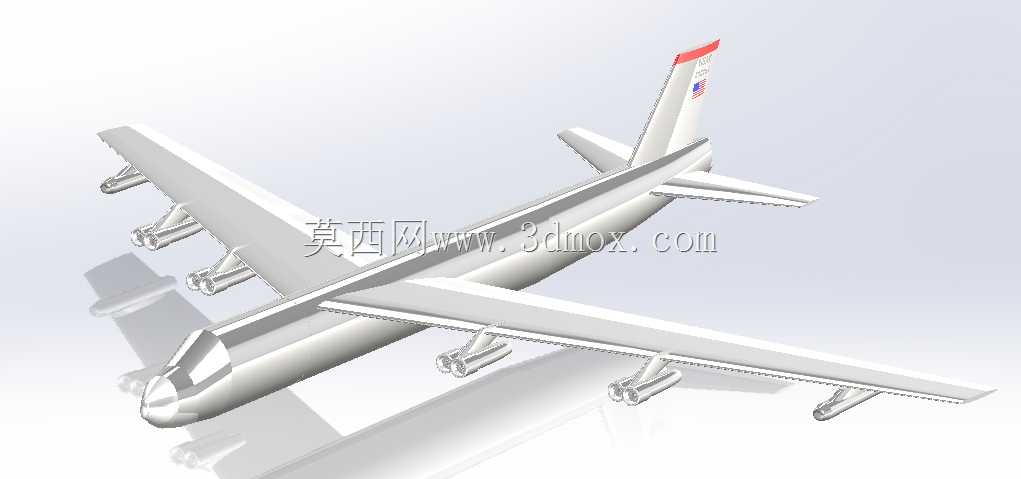

　　该模型还原了B-52战略轰炸机的核心气动布局特征，采用长直上单翼搭配翼下吊装8台发动机的经典布局，尾翼采用高大后掠单垂尾加全动平尾设计，机头部分保留了透明领航舱的轮廓特征，机身整体做了等比例简化处理，去除了复杂的机载设备凸起、蒙皮铆接细节与起落架舱门的细碎结构，整体曲面过渡顺滑，无尖锐棱角与悬空薄壁结构，适配FDM与光固化3D打印的工艺要求，打印过程中无需添加大量支撑结构，成型后无需复杂的后处理打磨工序即可获得完整的整机外形。从实际应用场景来看，这类简化航空装备模型可用于国防教育展馆的陈列展示，配合航空知识科普展板搭建场景化展示内容，帮助参观者直观了解大型战略轰炸机的整体外形特征；也可作为航空类院校飞行器设计专业的入门教学道具，

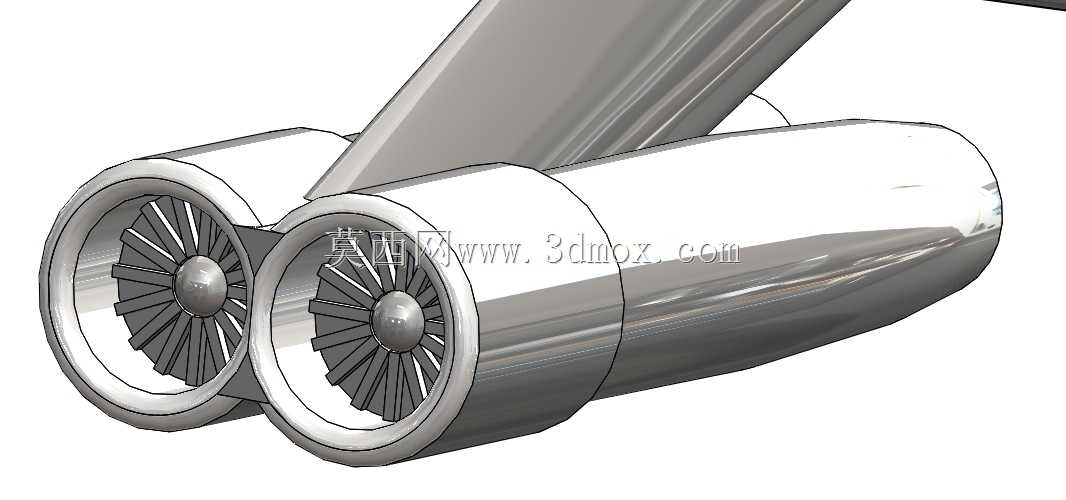

　　辅助讲解大型亚音速轰炸机的气动布局设计逻辑，对比不同年代战略轰炸机的翼型、发动机布置方式差异；同时也适配桌面军事场景沙盘的制作需求，可搭配同比例的机场地勤、保障车辆模型搭建起降场景。在设计思路上，建模过程优先保证整机各部件的比例准确性，严格对照实机的翼展与机身长度比例、发动机吊舱的间距、垂尾的后掠角度做参数化约束，机翼后缘的襟翼、副翼轮廓做了浅浮雕式的凹陷处理，既保留了气动面的识别特征，又避免了细碎结构带来的打印失败风险；机身内部做了适度掏空处理，在保证外壁最小厚度满足3D打印强度要求的前提下，减少打印耗材的用量，同时降低打印过程中的模型变形概率；发动机吊舱与机翼采用一体化建模，省去了装配粘接的工序，

　　打印完成后即可直接作为整体件使用，也可根据展示需求单独拆分部件做分色喷涂处理。从安装与尺寸边界来看，该模型可根据实际使用需求缩放打印比例，当采用1:200比例打印时，整机翼展控制在280mm左右，机身长度约240mm，可适配常规的桌面展示底座尺寸，底座预留的安装定位孔可直接与模型机腹的定位凸台配合，无需额外粘接固定；若采用1:72的大比例打印，可在机翼预留的发动机位置加装微型发光模块，模拟发动机运转状态，此时需注意机身内部的走线空间预留，模型内壁的最小厚度控制在1.2mm以上，可承受常规的拆装调整力度，不会出现薄壁开裂的问题。模型的气动外形还原度可满足常规展示与教学需求，省略的复杂细节不会影响对该机型核心识别特征的认知，对于需要做精细化改造的建模从业者，也可在该基础模型上进一步添加蒙皮刻线、机载武器挂架、座舱细节等内容，大幅降低从零开始建模的时间成本。
