波音X48混合翼飞翼构型飞行器结构

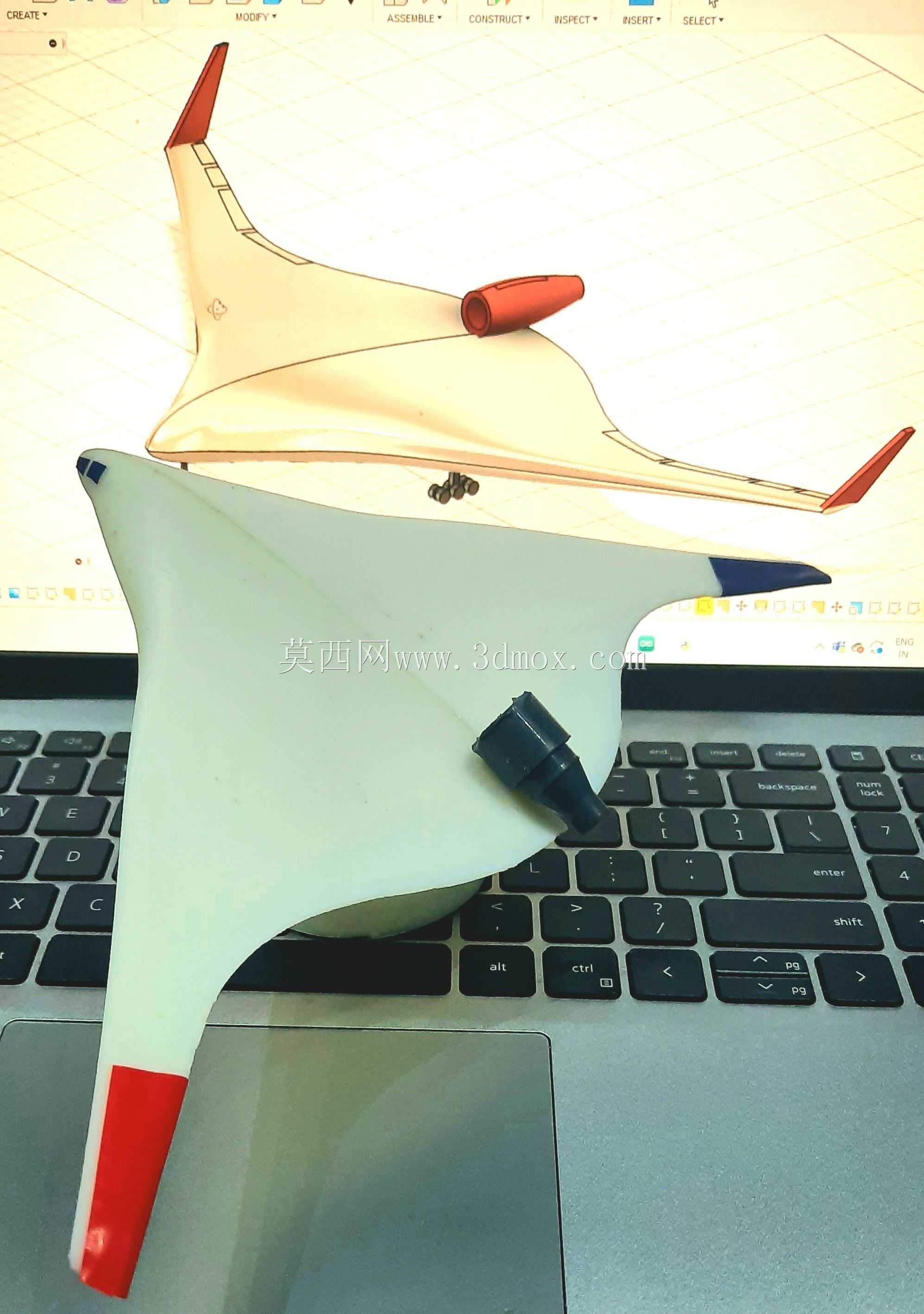

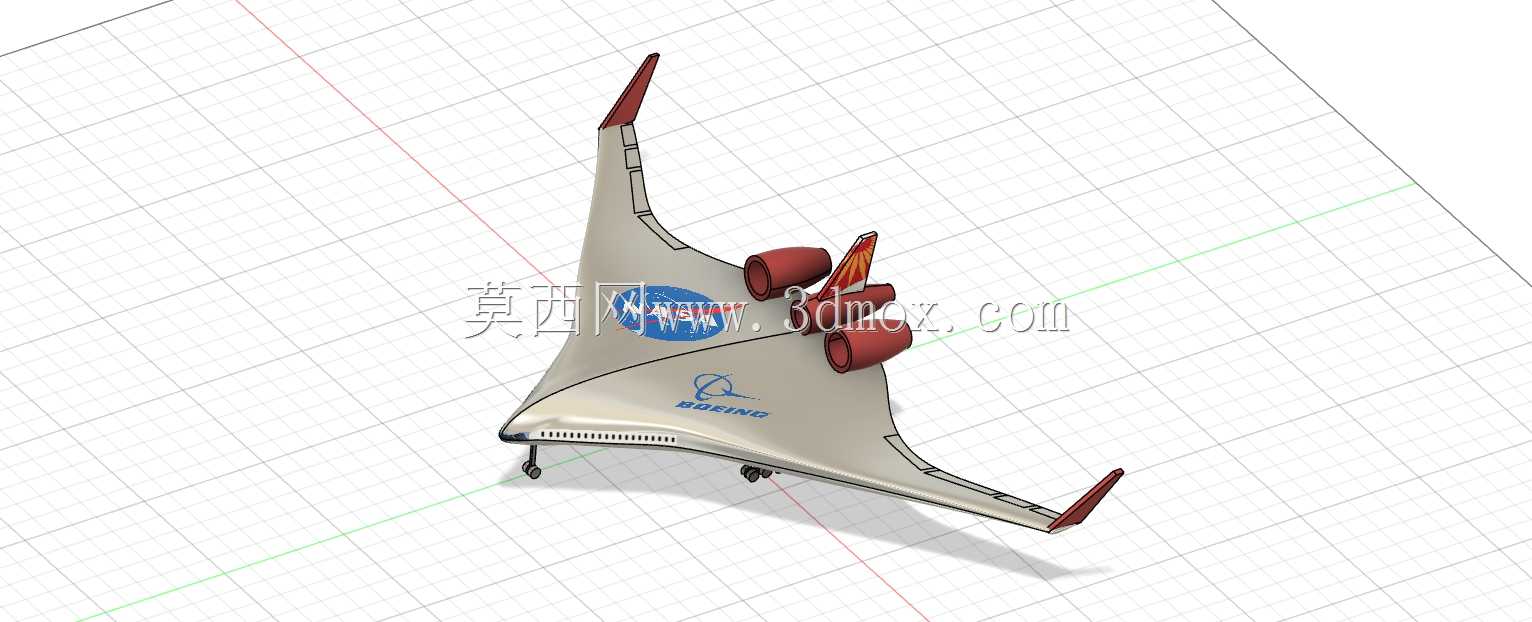

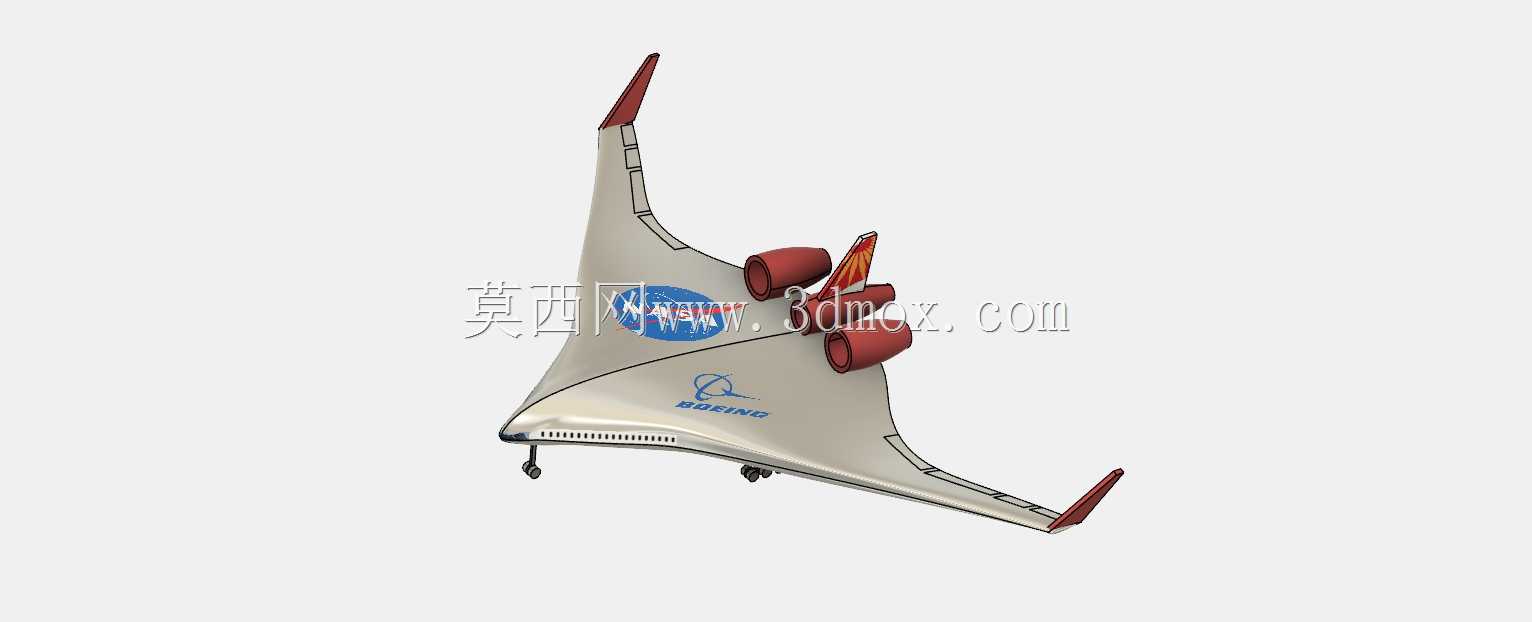

　　翼身融合混合翼布局的飞行器设计，最早是为了解决传统筒身加机翼构型巡航升阻比瓶颈、机体结构冗余的问题，这套X-48的三维结构完整还原了波音验证机的核心气动与结构特征，在航空研发领域，这类模型主要用于前期气动布局验证、结构干涉检查、缩比样机加工参考，也可作为高校航空专业飞机构型教学的具象化教具，帮助设计人员快速理解无尾飞翼布局的配平逻辑、结构传力路径。从实际用途来看，X-48作为NASA与波音联合推进的混合翼验证平台，核心目标是验证翼身融合布局在民用支线航空、远程货运领域的应用潜力，相比传统筒身客机，这种布局能将整个机体都作为升力面，大幅降低巡航阶段的诱导阻力，同时机身内部的连续容积可以更灵活布置货舱、燃油箱与乘员舱，

　　避免传统构型筒身仅能装载、机翼仅提供升力的结构浪费。从功能特性上看，模型完整还原了翼梢上反小翼、机背埋入式发动机舱、三点式起落架舱、后缘控制舵面的结构细节：翼梢的上反小翼并非单纯的减阻设计，同时承担了无尾布局的航向稳定作用，替代传统垂尾的安定功能，减少垂尾带来的雷达反射与阻力增量；机背布置的三台发动机短舱，采用埋入式安装边界，既可以利用翼面上表面的附面层抽吸效应提升进气效率，也能将发动机噪声屏蔽在翼面下方，降低起降阶段的地面噪声影响；后缘的多段控制舵面，通过差动量实现俯仰、滚转、偏航的三轴控制，解决无垂尾布局的航向操纵难题，模型里预留了舵面的转动间隙边界，可直接用于操纵机构的运动仿真。设计思路上，整个构型遵循升力体一体化设计逻辑，

　　没有传统机身与机翼的明确分界，从机头到翼梢的整个上表面都是连续的升力曲面，下表面则保持相对平整，兼顾装载空间与升力效率；结构传力路径上，翼梁从中央翼盒一直延伸到外翼段，发动机短舱的安装交点直接布置在中央翼盒的加强肋位置，将发动机推力与重量直接传递到主承力结构，避免局部应力集中；起落架采用前三点布局，前起落架布置在机头下方中央位置，主起落架对称布置在中央翼盒两侧，收放后完全收纳进翼身内部的起落架舱，不破坏外翼段的气动外形，模型里明确标注了起落架收放的运动包络边界，避免收放过程与周边结构、管路出现干涉。从外形尺寸与安装边界来看，作为缩比验证机构型，模型的翼展与机身长度比例控制在2.3:1左右，中央机体的最大厚度满足装载需求，

　　翼梢小翼的上反角度为32度，既保证航向安定性，也不会带来过大的结构重量；发动机短舱的安装位置距离机体对称面的距离经过气动优化，避免吸入翼面附面层的低能量气流，同时短舱与翼面之间预留了足够的维护间隙，满足日常检修、发动机拆装的操作空间需求；后缘舵面的弦长占外翼段弦长的22%，偏转角度范围设置为正负25度，兼顾低速起降阶段的增升效果与高速巡航阶段的配平效率。在实际工程应用中，这类三维模型可以直接导入气动仿真软件，计算不同迎角、侧滑角下的全机升阻特性、舵面操纵效率，也可以导入结构有限元软件，校核翼盒在最大过载下的应力分布、变形量，为后续的缩比样机加工、试飞验证提供精准的结构参考，相比传统的二维图纸，三维模型能更直观地呈现翼身融合区域的曲面过渡关系，避免曲面加工阶段出现外形偏差，影响气动验证的准确性。
