蝙蝠侠造型蝙蝠飞镖投掷道具结构设计

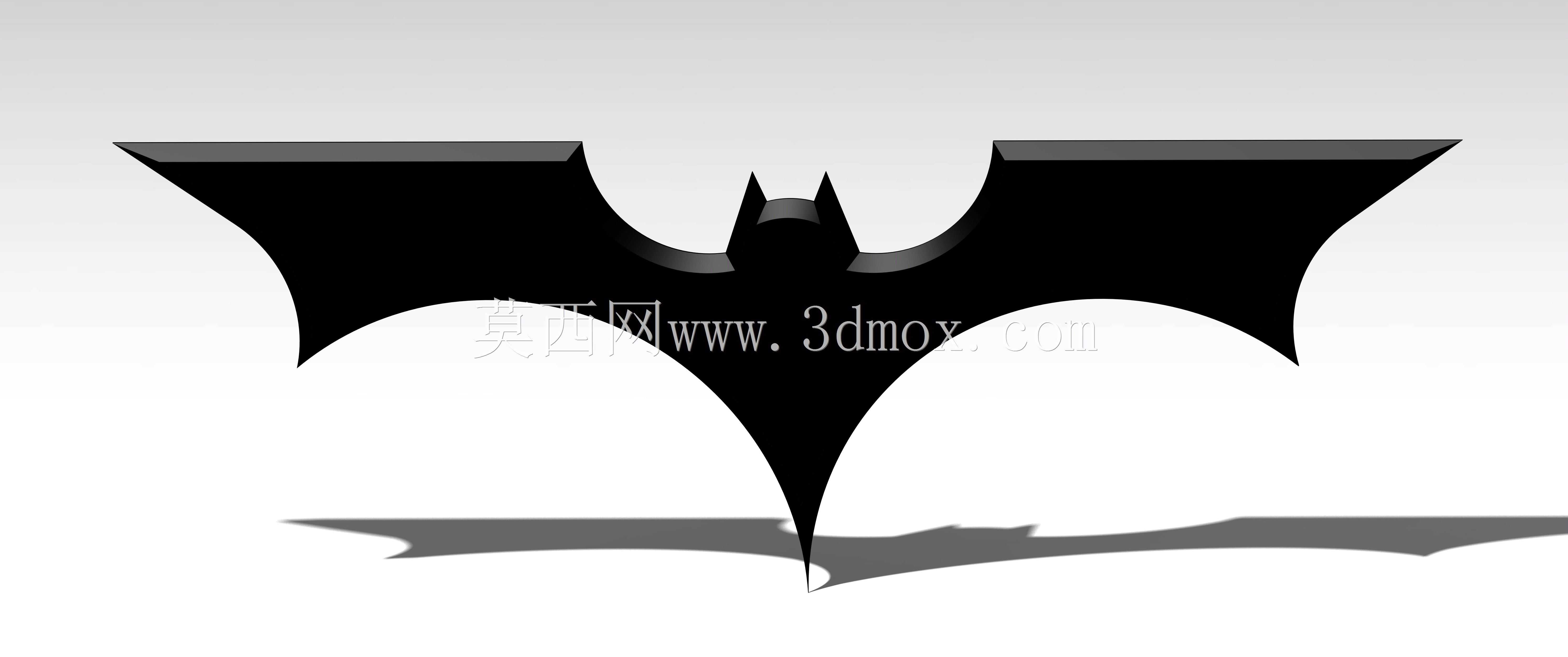

　　这款蝙蝠造型投掷道具的三维结构设计，最初的需求来源是影视IP周边衍生品的开发场景，同时也可作为创意摆件、cosplay活动道具使用，在潮玩手办、影视主题展陈、爱好者收藏领域都有对应的应用空间。从结构设计的角度出发，整个模型采用对称式翼面布局，核心设计思路是在还原经典影视形象辨识度的前提下，兼顾实体加工的工艺可行性与手持投掷的力学合理性。整体轮廓以中心竖向轴线为基准完全对称，两翼向外延展形成尖锐的翼尖结构，顶部设置两个对称的凸起耳状结构，底部收束为单尖结构，整体外轮廓没有多余的冗余曲面，所有边缘都做了等半径的圆角过渡处理，避免实体加工后出现应力集中的锐边，同时也能提升手持接触时的安全性。在尺寸边界的设定上，

　　模型整体翼展宽度控制在150mm区间，竖向总高度为120mm，整体厚度统一为8mm，属于手持尺寸的合理范围，既不会因为尺寸过大导致握持不便，也不会因为尺寸过小丢失造型的细节辨识度，安装摆放时仅需要预留160mm*130mm的平面空间即可稳定放置，不需要额外的固定支撑结构。从功能特性来看，整个模型为一体化实心结构，没有活动拼接部件，重心严格落在中心竖轴与水平对称轴的交点位置，也就是整个造型的几何中心处，这种重心布局能够保证投掷过程中飞行姿态的稳定性，不会出现偏航、打转的情况；翼面的曲面采用平缓的弧面过渡，从中心厚度位置向翼尖方向做均匀的薄化处理，翼尖最薄处厚度为1.5mm，既保证了造型的锐利视觉效果，也不会因为过薄导致加工时出现断边、

　　变形的问题。设计过程中首先确定了整体的对称基准，先绘制单侧的翼面轮廓曲线，通过镜像命令生成完整的外轮廓草图，再通过拉伸命令生成基础实体，之后对所有边缘进行圆角处理，对翼尖部分做拔模薄化，最后在模型底部添加了投影式的阴影结构，用于渲染展示时增强视觉立体感，整个建模过程没有使用复杂的曲面拆分，所有特征都采用参数化建模方式生成，方便后续根据不同的加工需求调整尺寸参数，比如针对3D打印场景可以直接调整整体厚度适配不同的打印层厚，针对金属加工场景可以直接提取轮廓线生成切割路径。在实际应用场景中，该模型除了作为投掷道具使用外，还可以通过背部加装磁吸结构作为冰箱贴、装饰磁贴使用，也可以在底部加装底座作为桌面装饰摆件，

　　针对不同的使用场景只需要调整模型的局部安装结构即可，不需要改动整体的外形轮廓。考虑到实体加工的工艺适配性，整个模型没有倒扣结构，不管是采用FDM3D打印、光固化3D打印，还是采用激光切割、数控铣削加工，都可以直接生成加工路径，不需要额外添加支撑结构，能够有效降低加工成本与后处理工作量。翼面的弧度设计经过多次调整，最初的方案翼面弧度过大，导致重心偏移，后续通过调整曲面的拉伸角度，将重心重新校准到几何中心位置，同时优化了翼尖的角度，让三个尖点的受力分布更加均匀，投掷接触目标时三个尖点可以同时受力，提升接触的稳定性。顶部的耳状结构没有采用尖锐的直角设计，而是做了R3的圆角处理，避免手持时划伤手指，同时也能提升结构强度，避免摔落时出现断裂的情况。整个模型的表面没有添加额外的纹理细节，保持光滑的平面基础，方便后续进行表面喷涂、水贴等后处理操作，用户可以根据自己的需求添加不同的表面效果，比如哑光黑、金属质感、做旧效果等，基础光滑曲面的设计给后续的二次创作预留了足够的空间。
