按动式多组件组装结构机械笔

　　日常办公与工业设计场景中，这类按动式机械笔的结构设计，往往是机械结构入门练习、小型精密传动结构验证的典型载体，很多刚接触精密装配设计的工程师，都会从这类小体量多组件装配产品入手，练习公差配合、运动行程校核、零件干涉检查的相关技能。从实际使用场景来看，这类机械笔除了满足日常书写的基础功能外，其内部的按动锁止结构、笔芯伸缩导向结构，和工业领域中很多小型按压式锁止机构、伸缩定位机构的原理完全相通，拆解其结构逻辑可以直接迁移到小型工装夹具的定位销、设备舱门的按压锁扣等零部件的设计中。

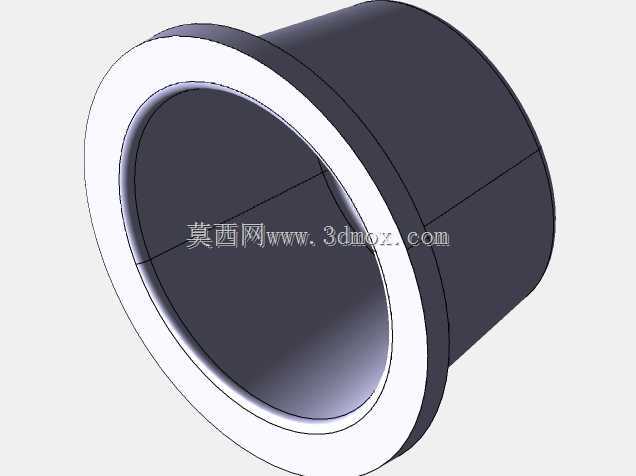

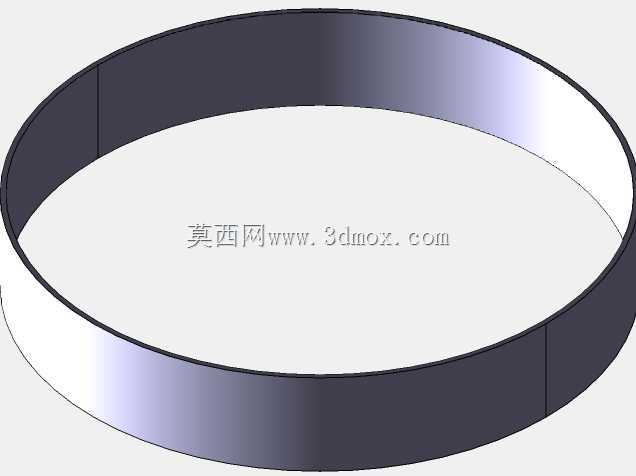

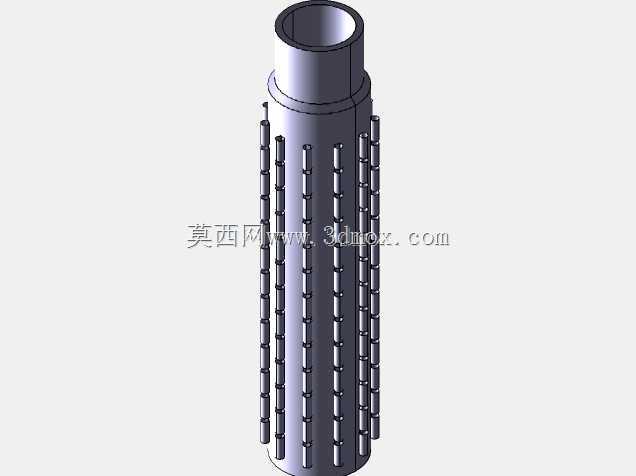

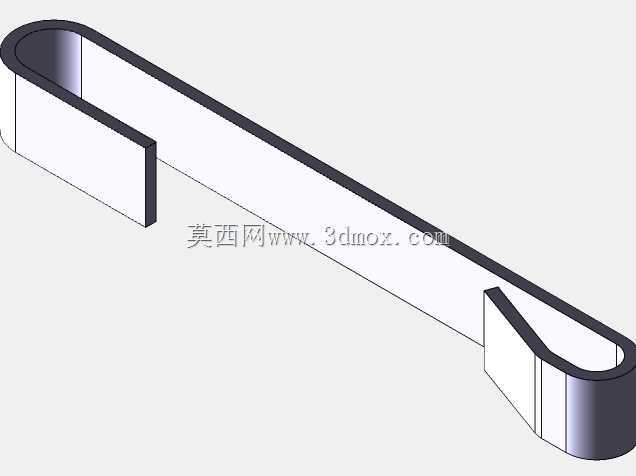

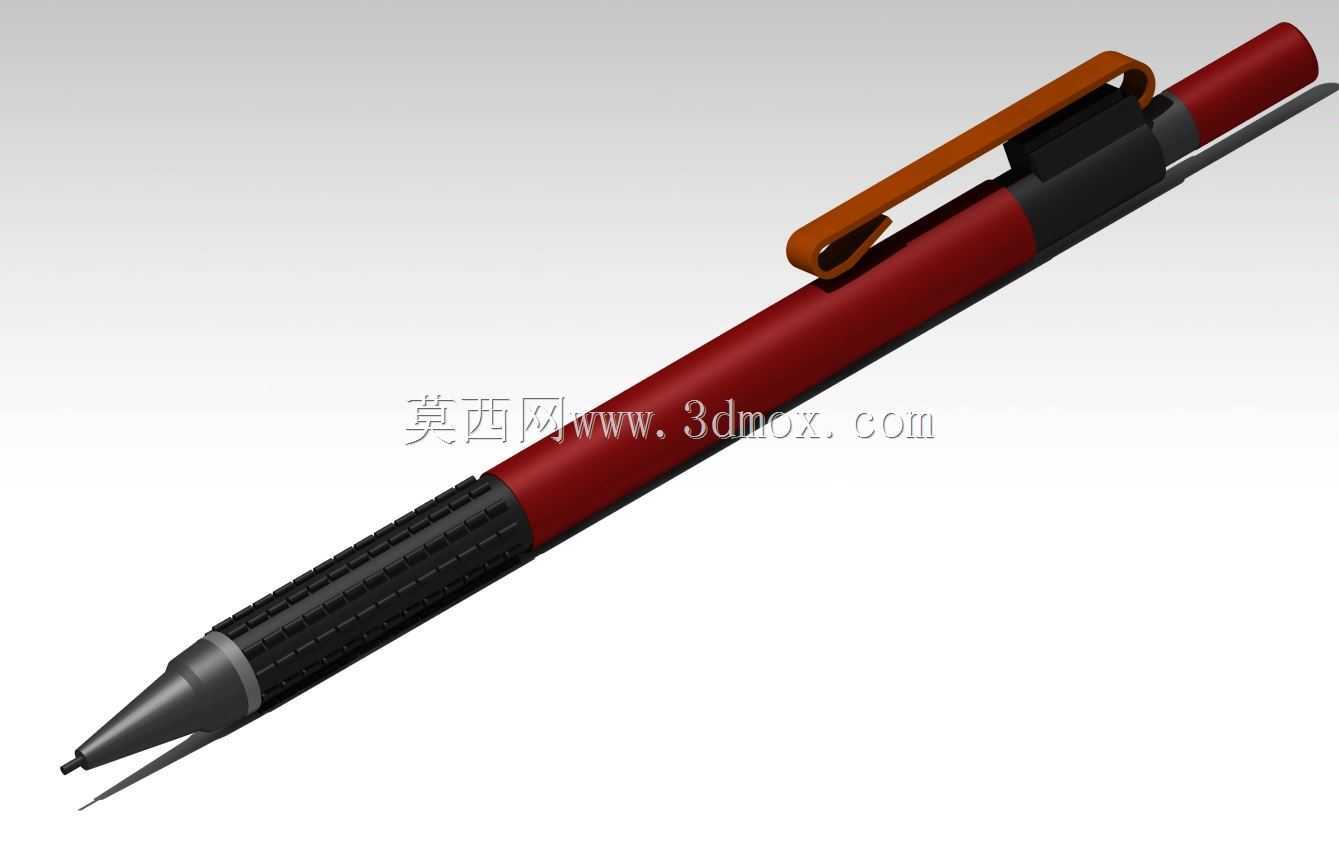

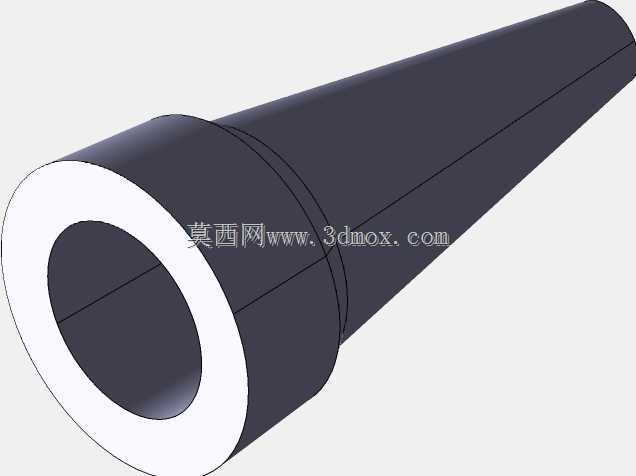

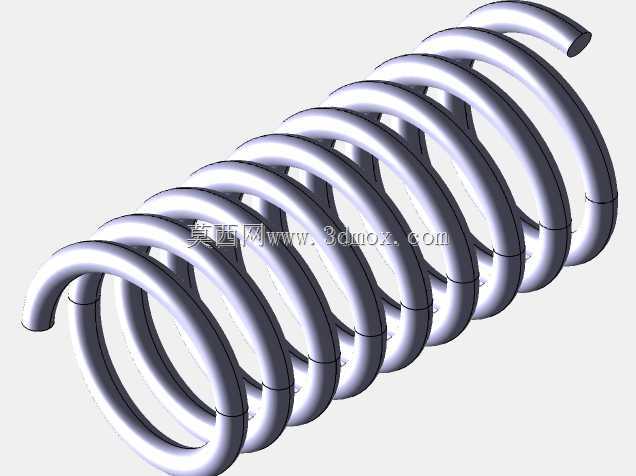

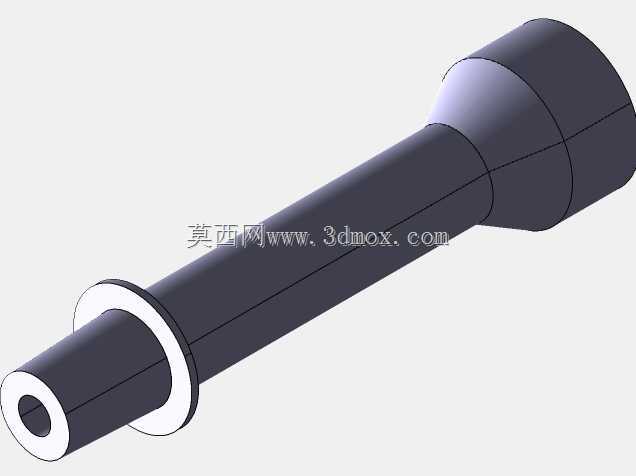

　　从产品功能特性来看，这款组装完成的机械笔，包含笔夹、上笔杆、下笔杆、按动顶块、笔芯导向套、笔尖护套几个核心外部组件，内部集成了按动棘轮结构、复位弹簧、笔芯固定座几个核心运动部件。笔夹采用弯折式悬臂结构，安装在上笔杆的顶端侧面，夹持厚度范围可以覆盖常规笔记本封面、工装工作服口袋的布料厚度，夹持时的预紧力通过笔夹根部的弧形形变提供，不需要额外加装弹性零件，减少了整体零件数量。笔杆部分采用分段式设计，上笔杆为握持区以上的主体结构，表面做了防滑纹理处理，下笔杆为握持区域，做了细密的网格滚花结构，提升长时间握持书写时的摩擦力，避免手出汗打滑。笔尖部分采用锥形导向结构，笔芯伸出时的导向间隙控制在0.1mm以内，避免书写过程中笔芯出现径向晃动，保证书写轨迹的稳定性。

　　设计思路上，这款机械笔采用全拆分件装配结构，没有采用一体化注塑的笔身设计，所有零件之间都通过卡扣、过盈配合或者小螺纹连接实现固定，不需要额外的粘接剂或者焊接工艺，既方便后期更换笔芯、维修内部弹簧零件，也能在建模过程中完整练习自上而下的装配设计逻辑：先确定笔芯的标准尺寸作为内部基准，再依次向外设计笔芯固定座、复位弹簧的安装空间，之后匹配按动棘轮的行程参数，确定笔杆的内部空腔尺寸，最后设计外部的笔夹、笔尖护套等外观与功能附件。整个设计过程中需要重点校核的尺寸边界包括：笔芯完全伸出时笔尖超出笔尖护套的长度，控制在0.3-0.5mm之间，既保证书写时滚珠可以完全接触纸面，又避免伸出过长导致笔芯受力弯折；按动按钮的行程需要和棘轮的锁止行程完全匹配，按动到底时的锁止位置刚好对应笔芯的最大伸出位置，再次按动解锁后，复位弹簧的预紧力可以将笔芯完全收回笔杆内部，笔尖不会露出护套避免刮蹭衣物；笔夹的最大张开角度控制在15度以内，避免形变超过材料的屈服极限导致笔夹断裂失去夹持能力。

　　从安装边界来看，所有零件的装配都采用轴向装配顺序，从笔尖一端开始依次装入笔尖护套、笔芯、笔芯固定座、复位弹簧、棘轮锁止结构，最后将上笔杆和下笔杆通过旋转卡扣锁紧，再将笔夹卡入上笔杆对应的安装槽内，整个装配过程不需要专用工具，手工即可完成组装，各配合面的公差选择上，运动部件比如笔芯固定座和笔杆内壁的配合采用间隙配合，单边间隙0.05mm，保证伸缩运动顺畅无卡滞；固定连接的部位比如笔夹和笔杆的安装槽采用过渡配合，过盈量0.02mm，保证装配后不会松脱。这种小体量的多组件装配模型，除了作为结构设计练习案例外，也可以作为3D打印的实操案例，验证小尺寸零件的打印精度、装配公差匹配效果，帮助设计人员快速积累精密小结构的设计经验，理解小型消费类产品中结构可靠性与使用体验的平衡逻辑，避免在大型设备的小型结构设计中出现行程不匹配、装配干涉、运动卡滞等常见问题。
