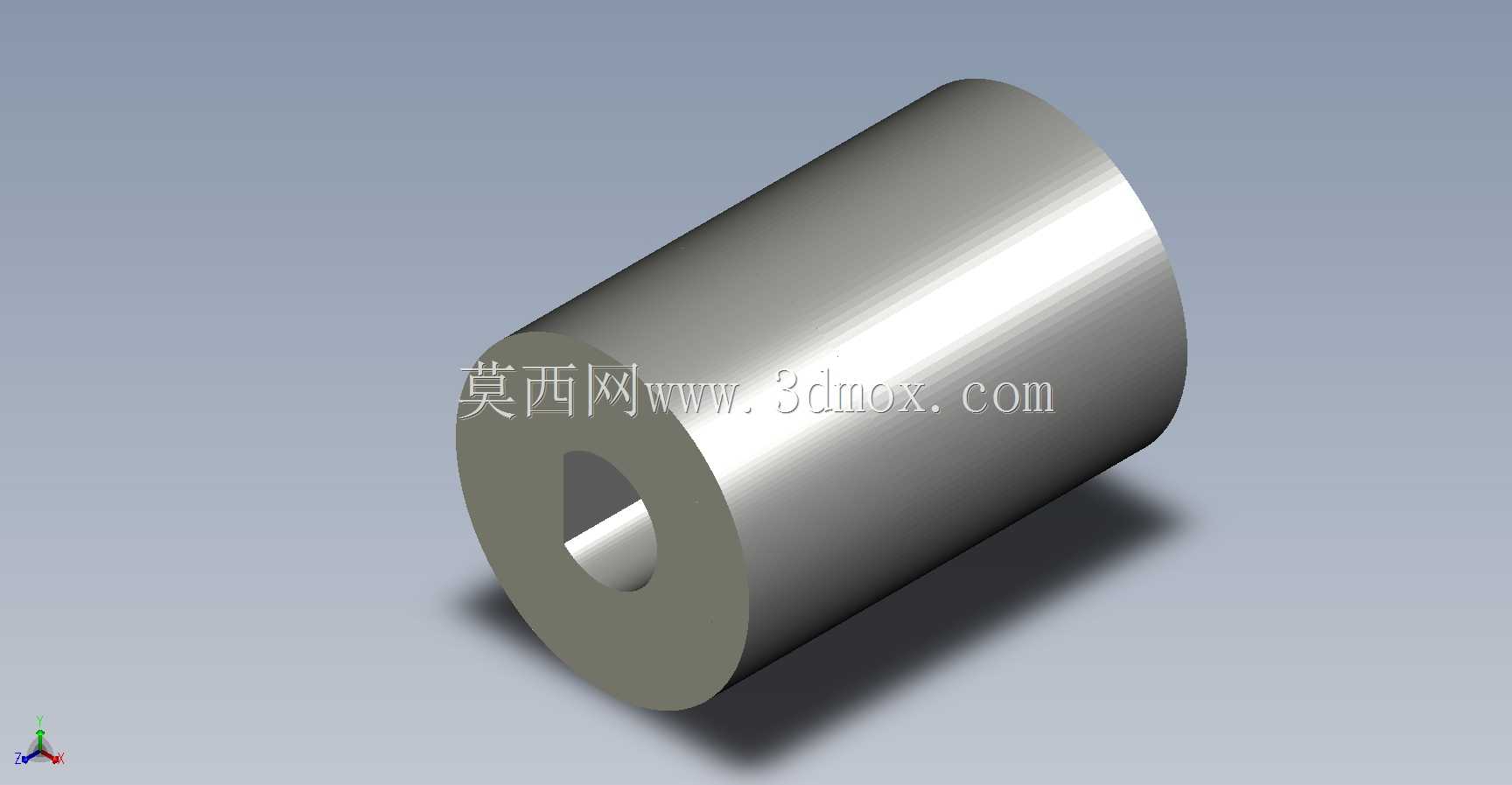

在小型自动化输送线、桌面级数控进给机构、微型传动试验台这类对安装空间有严格限制的传动场景里,这类单侧带D型孔、单侧适配六角轴的刚性联轴器,是解决不同轴端结构快速对接的常用零件。很多入门结构设计人员在做小扭矩传动对接时,容易陷入“选标准键槽联轴器就不会错”的误区,实际上当对接的两根轴分别是铣出D型平面的光轴、以及标准对边尺寸的六角钢轴时,强行加装键套、转接轴套不仅会额外占用轴向安装空间,还会因为累计同轴度误差带来额外的传动振动,这类定制化孔型的刚性联轴器,就是针对这类特定轴端匹配需求设计的。

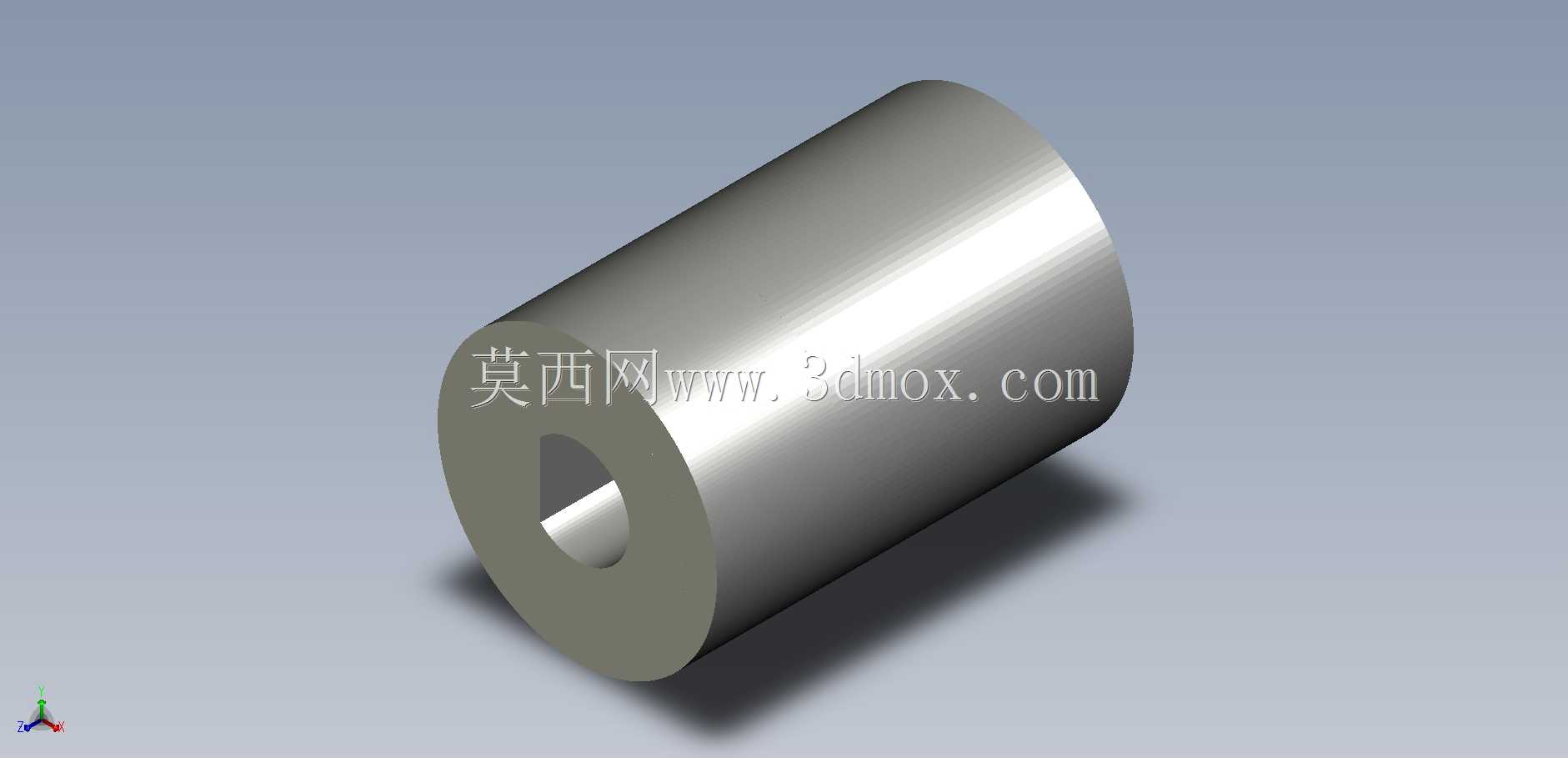

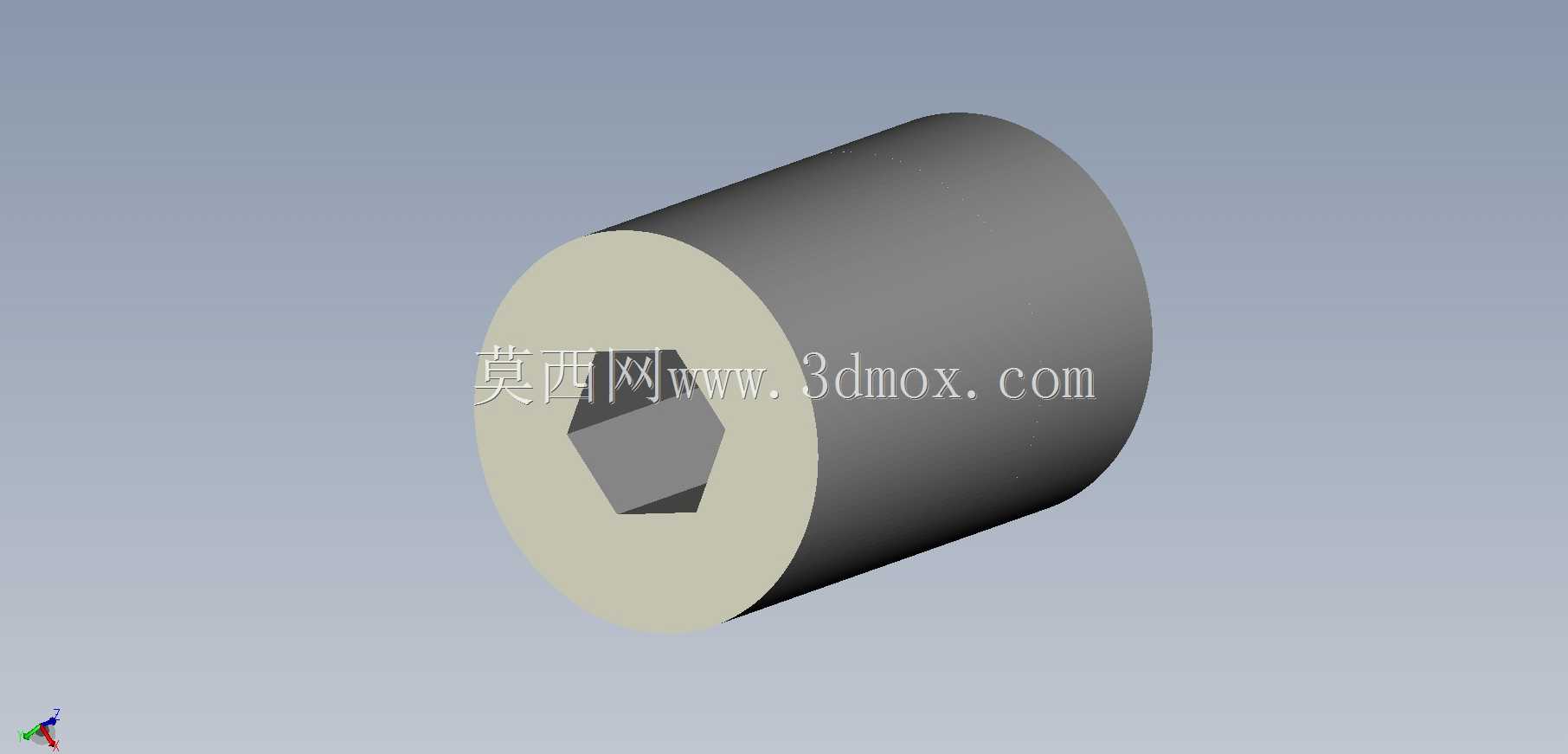

从功能特性上看,这类联轴器属于刚性套筒式联轴器的衍生结构,没有弹性补偿元件,依靠套筒本体的刚性实现两根轴的周向与轴向固定,适合两根轴安装同轴度能够保证、传动扭矩不大、没有频繁正反转冲击的工况。和常见的两侧同孔型套筒联轴器不同,它的两端孔型完全匹配对应轴的截面形状:D型孔侧依靠平面配合实现周向防转,不需要额外加装键,拧紧侧面的顶丝就能实现轴向固定,装配时只需要将D型轴插入对应孔位、对齐平面,拧紧紧定螺钉即可完成安装,比键连接的装配效率高很多,也避免了键槽加工带来的轴截面强度削弱;六角孔侧直接适配标准六角轴的截面,六角面的多面配合能够均匀传递周向扭矩,相比单平面D型孔的接触面积更大,同等外径尺寸下能够传递的扭矩上限更高,也不需要额外加工键槽,对于采用成品六角钢作为传动轴的简易传动机构来说,不需要二次加工轴端就能直接对接,大幅降低了轴类零件的加工成本。
设计这类联轴器的时候,首先要明确两端对接轴的实际尺寸边界:D型孔侧需要准确测量轴的圆柱段直径、D型平面到圆柱对面的距离,保证孔的D型平面和轴的平面贴合间隙控制在0.02mm以内,间隙过大会导致传动时出现冲击异响,长期运行还会磨损平面导致传动失效;六角孔侧需要严格按照六角轴的对边尺寸做公差匹配,一般采用H7级间隙配合,既保证装配时能够顺利插入,又不会因为间隙过大出现传动晃动。套筒的外径设计需要结合传递扭矩做强度校核,一般来说,当传递扭矩在5N·m以内的小型传动场景,套筒外径比轴的最大外接圆直径大8-10mm即可满足强度要求,壁厚过薄会导致套筒受扭变形,壁厚过大则会增加不必要的重量和材料成本。轴向长度的设计需要兼顾两端轴的插入深度,一般每一侧的轴插入深度不小于对应轴直径的1.2倍,保证足够的配合长度来传递扭矩,避免轴孔配合面压溃;同时要在两端孔的入口处加工1×45度的倒角,方便装配时引导轴顺利插入,也能去除加工毛刺避免划损轴表面。顶丝孔的位置设计也有讲究,D型孔侧的顶丝孔要正对D型平面的中心位置,拧紧时顶丝直接压在D型平面上,锁紧力不会导致轴偏移;六角孔侧的顶丝孔要正对六角面的中心,不要对准棱角位置,避免顶丝压在棱角上导致锁紧失效,顶丝一般选用内六角凹端紧定螺钉,凹端能够卡在轴表面增加摩擦力,防止运行过程中松动。
从实际应用的细节来看,这类联轴器不适合用在有较大径向偏移、角向偏移的传动场景,因为本身没有补偿能力,如果两轴对中偏差过大,运行时会产生很大的附加载荷,轻则导致轴承磨损加快,重则会扭断轴或者损坏联轴器。在安装时需要先固定一端的轴座,将联轴器套入该端轴并锁紧顶丝,再调整另一端轴的位置,保证轴能够顺利插入联轴器的另一端孔位,锁紧顶丝后手动转动轴系,检查转动是否顺畅没有卡滞,再空载运行几分钟检查是否有异常振动和异响。和夹紧式刚性联轴器相比,这种顶丝锁紧的套筒联轴器结构更简单,径向尺寸更小,适合安装空间非常紧凑的位置,比如小型3D打印机的进给轴传动、桌面级传送带的辊筒对接、小型检测设备的传动机构等场景,这些场景的传动扭矩普遍不大,轴系对中容易保证,不需要复杂的补偿功能,用这种结构的联轴器成本更低,装配更快捷。另外在做三维建模的时候,要注意D型孔的平面位置和六角孔的角向位置匹配,不需要刻意对齐平面和六角面的角度,因为实际应用中六角轴的插入角度可以根据装配需求调整,建模时只需要保证两端孔的同轴度、各尺寸公差符合设计要求即可,不需要额外做多余的工艺结构,比如减重槽、工艺孔这类结构,对于小尺寸的套筒联轴器来说,实心结构的刚性更好,加工也更方便,采用圆钢直接车削、铣孔、攻丝就能完成加工,不需要复杂的工序,适合小批量定制加工。在选型替换的时候,如果现场没有对应孔型的联轴器,也可以通过测量两端轴的尺寸、计算需要传递的最大扭矩、确认轴向安装空间的长度和径向允许的最大外径,参照这个结构做定制化建模加工,不需要套用标准联轴器的尺寸参数,毕竟这类非标准孔型的联轴器本身就是为了适配特定的轴端结构设计的,只要强度满足要求、装配尺寸匹配,就能稳定实现传动对接的功能。很多新手在做这类零件建模时容易忽略孔的公差设置,直接按轴的公称尺寸做等直径孔,导致加工出来的零件装配过紧或者过松,实际上在建模时就要给不同配合面设置合理的公差值,标注清楚加工要求,比如配合面的粗糙度要达到Ra1.6,非配合面达到Ra3.2即可,顶丝孔的螺纹要符合标准螺纹公差,保证螺钉能够顺利拧入。另外要注意,这类联轴器因为是刚性结构,运行时的振动会直接通过套筒传递到两端轴上,所以在转速较高的场景下使用时,要对套筒做动平衡处理,避免因为质量分布不均带来振动,不过对于转速低于300rpm的普通小型传动场景,不需要做动平衡,只要加工时保证同轴度就可以满足使用要求。
