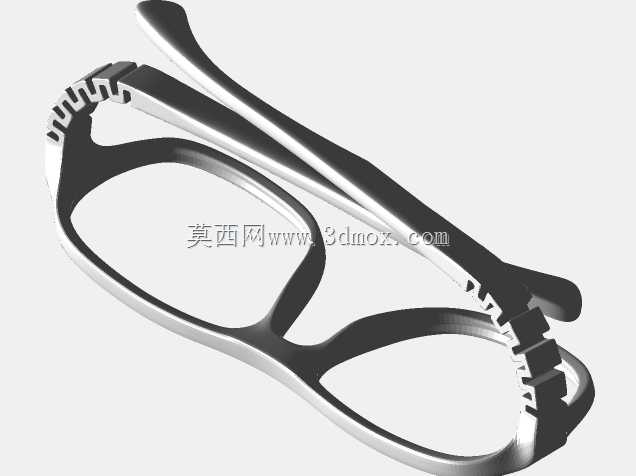

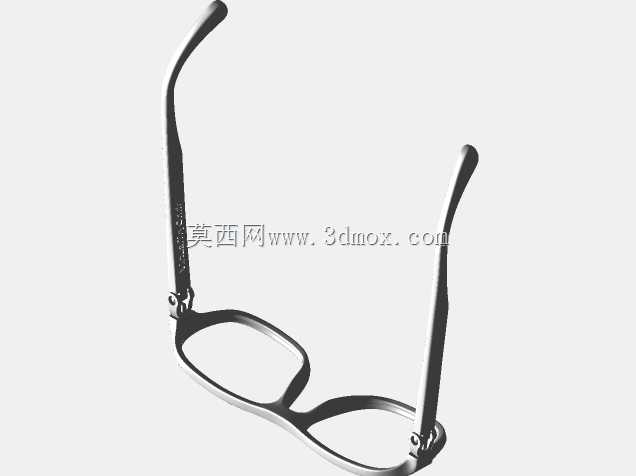

一体化注塑眼镜前框结构三维设计

　　日常佩戴的光学镜架前框，是连接镜片、镜腿与鼻梁支撑的核心承载构件，这款一体化成型的前框结构，在设计阶段就充分考虑了注塑生产的工艺特性与日常佩戴的受力场景。从实际使用场景来看，这类前框多用于日常矫正视力的光学配镜、防蓝光护目镜以及轻量化装饰镜架，需要适配不同瞳距的镜片安装需求，同时要兼顾佩戴时与鼻梁、面部轮廓的贴合度，避免长期佩戴产生压痕或者滑落问题。

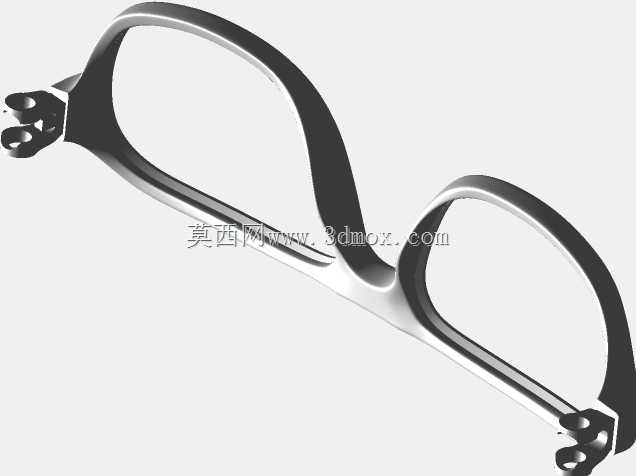

　　在功能特性设计上，前框的两个镜圈采用连续曲面过渡结构，镜圈内缘预留了标准的镜片卡装槽位，槽位深度控制在1.2mm，既可以保证镜片安装后的卡紧力，避免日常使用中镜片松动脱落，又不会因为槽位过深导致镜片安装时应力集中出现崩边。连接两个镜圈的中梁位置做了渐变壁厚处理，最薄处壁厚1.0mm，既保证了中梁位置的结构韧性，允许佩戴时小幅开合调整适配不同鼻型，又不会因为壁厚过大导致注塑生产时出现缩痕、翘曲等成型缺陷。镜圈外侧延伸出的庄头位置，设计了与镜腿铰接的安装孔位，孔位同轴度公差控制在0.05mm以内，保证镜腿开合时的顺畅度，不会出现卡滞或者左右晃动量过大的问题，庄头位置做了局部加厚处理，抵消铰接位置反复开合产生的应力集中，提升整体结构的疲劳寿命。

　　设计思路上，整体采用对称式曲面构型，外轮廓顺着人体面部轮廓做了8度的内倾角，佩戴时镜圈可以更好地贴合面部弧度，减少侧面漏光的问题，同时提升佩戴的贴合感。表面过渡全部采用G2连续曲面，没有尖锐棱角，避免日常摘戴时刮蹭皮肤或者勾扯衣物。壁厚设计遵循注塑件均匀壁厚原则，整体基础壁厚控制在1.2mm，所有转角位置都做了R0.5mm以上的圆角过渡，既可以提升塑胶熔体在模腔中的流动顺畅度，减少注塑时的压力损失，降低填充不足、熔接痕等缺陷的出现概率，又可以有效分散日常使用中的碰撞冲击力，避免镜框受外力冲击时出现应力断裂。

　　安装边界方面，镜圈的内轮廓尺寸适配常规的全框镜片切割尺寸，中梁位置的鼻托支撑位预留了标准的鼻托叶安装卡位，可以直接装配通用规格的硅胶鼻托，不需要额外做结构修改。庄头位置的铰接孔间距、孔位尺寸匹配市面上常规的弹弓镜腿、普通铰链镜腿的安装尺寸，具备较好的配件通用性，不需要单独开模定制铰接配件，可以有效降低整镜的装配成本。整体结构没有设计多余的装饰性凸起或者凹槽，外表面光滑连续，既可以降低注塑生产后的抛光工作量，又方便后续做表面喷涂、印刷、电镀等表面处理工艺，适配不同外观风格的产品需求。

　　从受力角度分析，日常摘戴过程中镜框受到的外力主要来自镜腿开合的扭转力、镜片安装时的扩张力、意外跌落时的冲击力，这款结构在受力集中的庄头、中梁位置都做了针对性的结构加强，同时通过曲面过渡将局部受力分散到整个框体结构上，避免局部应力超过塑胶材料的屈服强度。针对不同的使用场景，结构预留了足够的尺寸调整余量，比如镜圈的槽位宽度可以适配1.0mm到1.5mm厚度的镜片，不管是普通树脂镜片、PC镜片还是高折射率的超薄镜片都可以稳定安装，不需要修改框体结构。整体结构没有复杂的倒扣或者侧抽结构，注塑生产时模具结构相对简单，可以采用两板模直接生产，有效控制模具加工成本与生产周期，适合批量量产。
