可折叠式小型风力发电装置结构设计

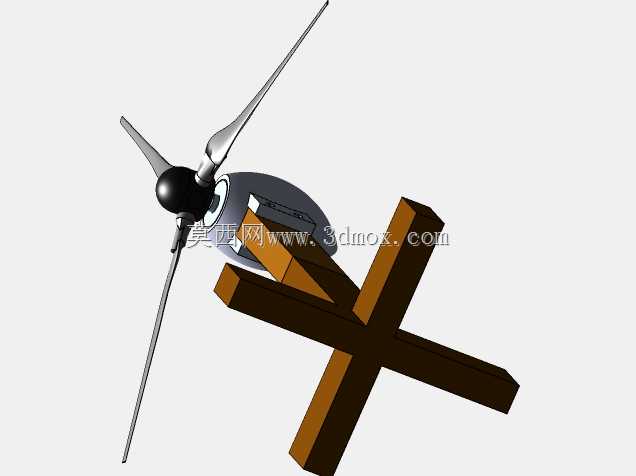

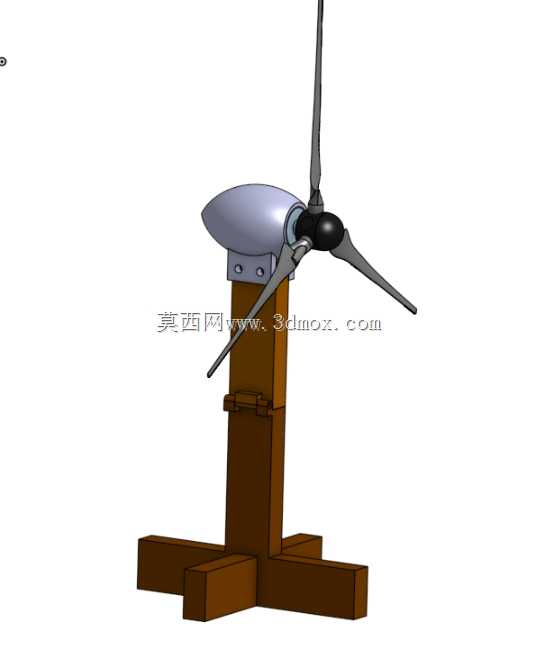

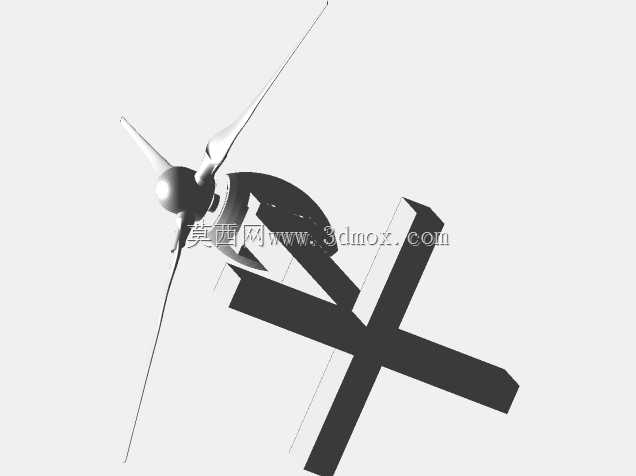

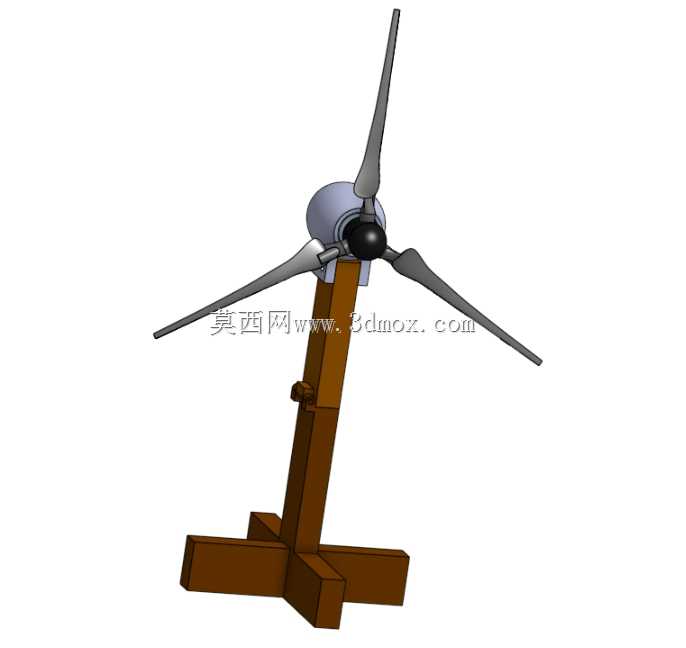

　　在分布式离网供电场景中，小型风力发电装置的便携性与部署灵活性一直是户外作业、偏远点位临时供电的核心需求点，这款可折叠结构的风力发电装置，正是针对这类场景的结构优化方案。不同于传统固定式小型风机需要复杂的现场塔架组装、叶片对位调试流程，该设计将叶片收纳、支撑结构折叠的逻辑融入整体结构，整套装置在收纳状态下可将三片叶片收拢贴合支撑立柱方向，底部十字支撑底座可同步折叠收合，大幅缩小运输与存储状态下的外轮廓尺寸，单人即可完成整台设备的搬运与快速部署，无需额外吊装或大型安装工具辅助。

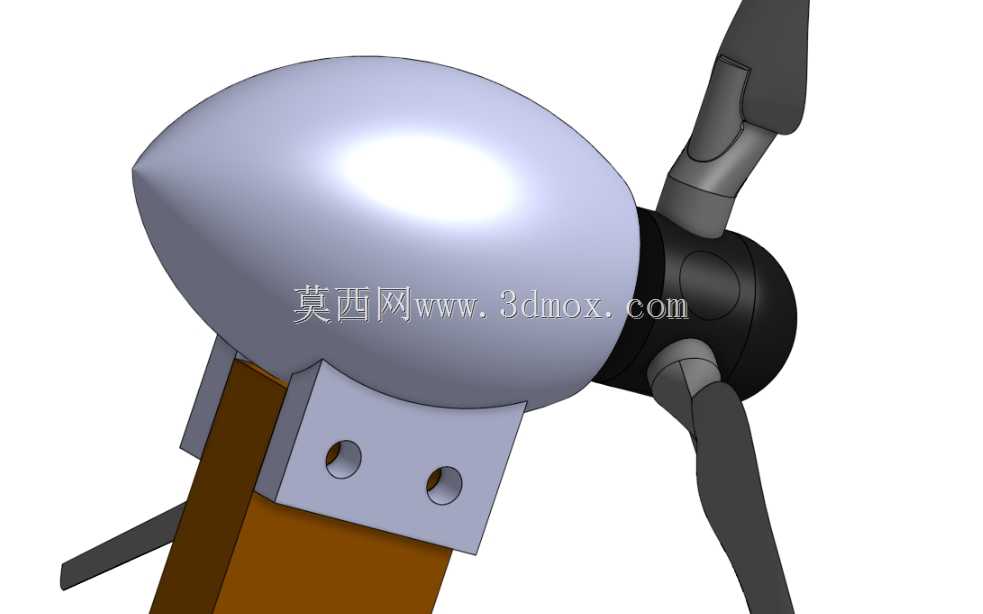

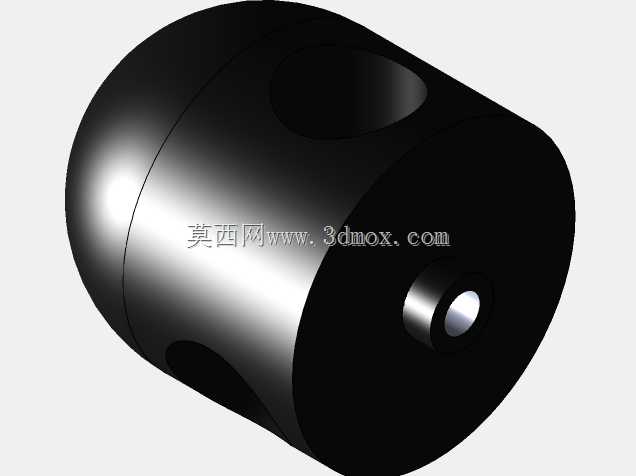

　　从实际用途来看，该装置可适配野外临时科考点位供电、户外露营集群的离网电源补充、偏远山区散户家用辅助供电、海岛小型监测站点的持续供电等场景，在风速达到切入阈值后即可启动发电，配合储能模块可实现小功率用电设备的持续电力供给。结构设计上，叶片与轮毂的连接位置设置了可转动的折叠铰接结构，铰接处做了限位设计，当装置展开进入工作状态时，铰接结构自动锁止，保证叶片在旋转受风过程中不会出现移位或松脱，叶片翼型采用低风速启动的优化构型，在较低风速区间即可获得足够的启动扭矩，降低对安装点位平均风速的要求。

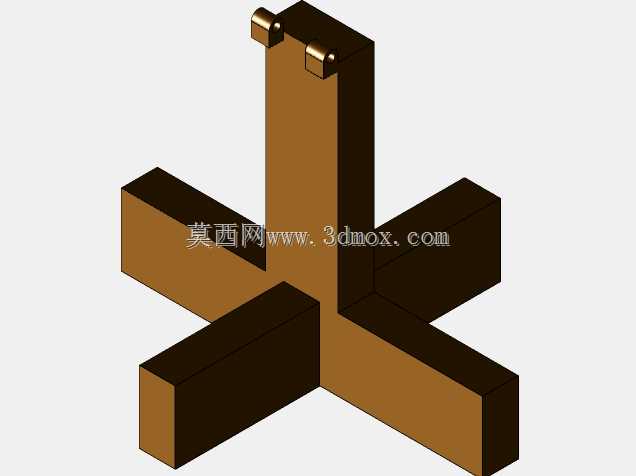

　　支撑结构部分采用分段式立柱设计，折叠状态下各段立柱可嵌套收拢，展开后通过快锁结构实现刚性连接，底部的十字形支撑底座在展开后可通过配重块或者地锚固定，保证装置在额定风速范围内的运行稳定性，底座与立柱的连接位置设置了偏航自由度，可在自然风作用下自动调整迎风角度，无需额外加装电动偏航机构，简化整体结构的同时降低了装置自身的功耗与故障点。

　　安装边界方面，该装置展开后整体高度控制在单人操作可及的范围内，叶片旋转直径适配小型化部署的空间要求，不会占用过大的场地面积，折叠收纳后的外轮廓可适配常规车载储物空间的尺寸限制，运输过程中无需对叶片做额外的防护包装，收拢状态下叶片贴合立柱，可避免运输途中的磕碰损伤。结构细节上，所有铰接位置均做了耐磨衬套设计，可承受多次折叠展开的循环操作而不出现明显的结构旷量，轮毂处的传动连接采用密封结构，可适应户外多雨、多沙尘的使用环境，减少日常维护的频次。不同于大型并网风机的复杂结构，这款小型折叠风机的结构逻辑更偏向快速部署、简易维护，所有连接紧固件均采用通用标准件，现场出现小故障时可快速更换备件，无需专业运维团队到场处理。在结构建模过程中，各折叠运动副的行程与干涉检查是核心设计环节，需要保证在折叠、展开的全行程中，叶片、立柱、底座各部件之间不会出现运动干涉，同时锁止机构的位置要兼顾操作便捷性与锁止可靠性，避免工作状态下出现意外折叠的风险。叶片的重量分配也做了优化，单片叶片的重心落在铰接转轴的合理位置，展开过程中无需过大的操作力即可将叶片定位到工作位置，收拢时也可轻松将叶片贴合立柱固定。
