小型立式三叶片水平轴风力发电装置

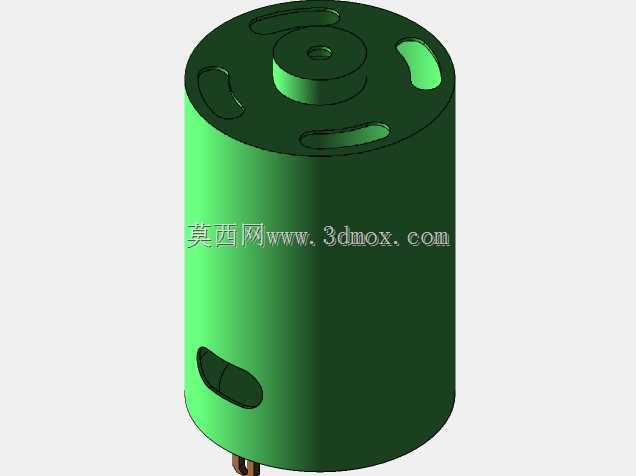

　　从结构设计逻辑来看，装置采用上风向水平轴布局，三叶片的构型是在启动扭矩、转动惯量、气动噪声之间做的平衡选型，相比两叶片构型，三叶片转动时的动平衡性能更优，运行过程中塔筒受到的周期性交变载荷更小，能够降低长期运行的结构疲劳风险，叶片翼型选用低速高升阻比的构型，叶尖做了切尖处理，能够降低高转速下的叶尖涡流损失，同时减少运行时的气动噪声，适配靠近人居场景的安装需求。机舱部分集成了发电核心单元与偏航结构，没有采用复杂的主动偏航驱动系统，而是通过尾舵式被动对风结构，在风向变化时自动调整机舱朝向，让叶片始终保持正对来风方向，这种设计大幅简化了结构复杂度，降低了后期运维的故障点，更适合无专业运维人员长期值守的偏远安装场景。这款小型水平轴三叶片风力发电装置，主要面向分布式离网供电场景设计，可适配偏远山区散户供电、海岛小型基站备电、户外监测站点持续供电、庭院分布式微电网补能等多种实际应用场景，区别于大型并网风电机组的高塔筒、长叶片设计，该装置整体结构紧凑，对安装场地的空域要求更低，不需要配套大型吊装设备即可完成部署，适配风速区间更宽，在年均风速3m/s以上的区域即可实现稳定启动发电，能够有效填补大型风电网覆盖不到的零散供电需求缺口。

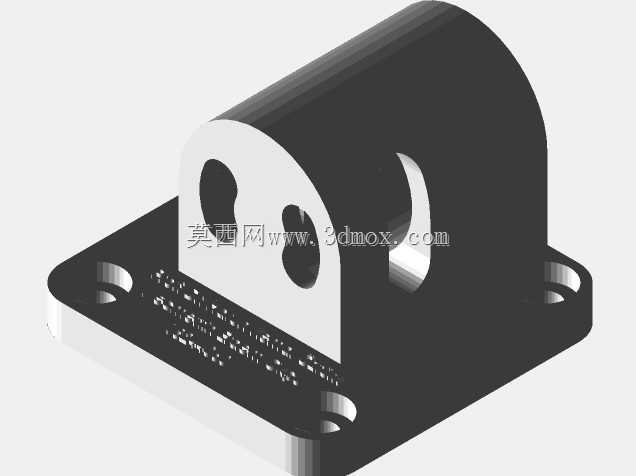

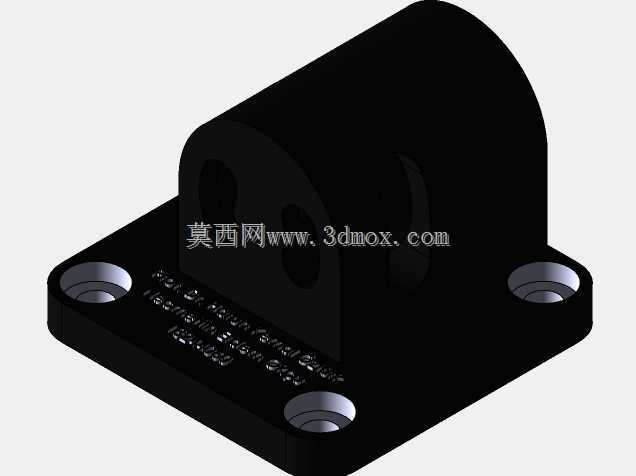

　　塔筒部分采用方形截面的直立支撑结构，相比圆形截面塔筒，方形型材的采购与加工成本更低，与底部安装底座、顶部机舱的连接定位更方便，不需要额外做周向防转结构，塔筒的高度设计预留了适配不同安装场景的调整空间，可根据现场的地面障碍物高度，在标准段基础上拼接加长段，避开地面风切变较大的紊流区，保证叶片转动区域的来流风稳定性。底部安装底座采用方形板式结构，四个角预留了安装固定孔位，既可以通过膨胀螺栓固定在混凝土硬化基础上，也可以配合压重块固定在屋顶、临时平台等无法做预埋的安装面，安装边界的适配性更强，底座与塔筒之间采用法兰式螺栓连接，安装时不需要现场焊接，所有连接部件均为标准紧固件，普通安装人员借助常规扳手工具即可完成组装。

　　从功能特性来看，该装置的转动部件全部做了密封防护设计，能够适应户外露天的雨雪、沙尘环境，叶片与机舱的连接采用预埋螺栓结构，长期运行不会出现叶片松动脱落的风险，机舱与塔筒的转动配合部位采用耐磨自润滑轴承，不需要定期加注润滑脂，大幅降低了日常维护的工作量。设计过程中对整体的重心做了优化，整机重心落在塔筒中心轴线上，不会出现偏载导致的塔筒倾斜问题，叶片转动的扫掠区域与塔筒、底座之间预留了足够的安全间隙，即使在强风下叶片出现微量弹性形变，也不会与支撑结构发生剐蹭。

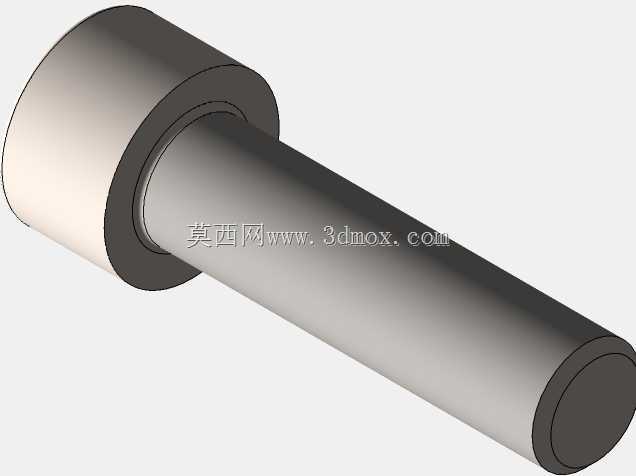

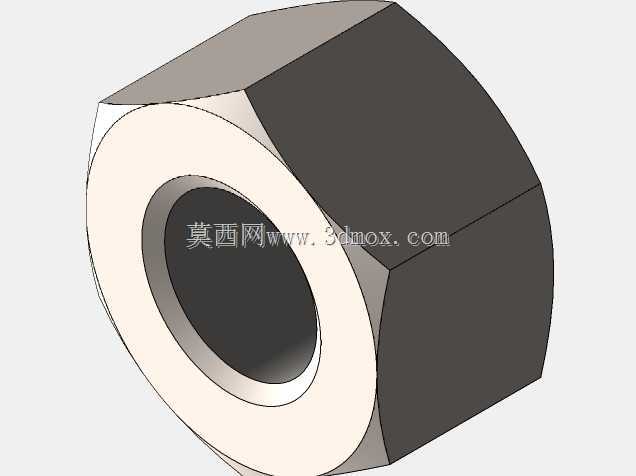

　　考虑到小型风电装置经常面对突发强风的工况，结构设计时做了对应的过载保护冗余，叶片本身采用具备一定韧性的材质，在额定风速以上的工况下会产生微量形变，改变翼型攻角从而自动限制转速，避免转速过高导致发电单元过载或者结构损坏，不需要额外加装机械刹车结构，进一步提升了装置在无人值守场景下的运行可靠性。在实际选型适配时，可根据安装点的常年平均风速、供电负载的功率需求，匹配对应的储能与整流模块，该装置的输出接口做了标准化设计，能够直接适配市面上主流的小型风电控制器与储能电池组，不需要额外做转接结构，安装部署的周期更短。对于三维结构设计从业者来说，该模型完整还原了从叶片翼型、机舱内部安装位、塔筒连接结构到底座固定孔位的全部细节，可直接用于小型风电产品的结构迭代参考，也可作为分布式新能源场景的布局演示模型使用，建模过程中对各个配合面的公差做了合理预留，所有连接部位的螺栓孔位、法兰尺寸都符合通用机械设计标准，不存在结构干涉问题，可直接导出工程图用于生产参考。
