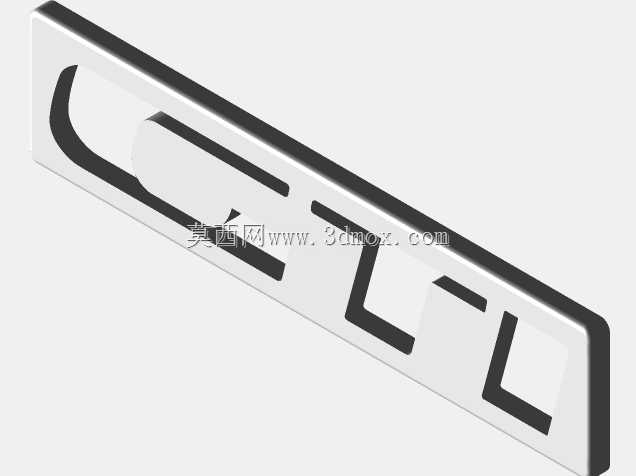

标致205GTI车型后舱门专属标识构件

　　做了十来年汽车外饰结构建模，这次拿到的标致205GTI后舱标识构件，首先要捋清它的实际装车场景——这类标识属于经典性能掀背车的外饰身份标识件，安装位置就在后舱门的外蒙皮平整区域，和后雨刮、牌照安装位保持视觉上的黄金分割间距，既不会被尾门开启拉手遮挡，也不会在尾门闭合时和后保险杠上沿产生干涉。

　　从功能特性来说，这个标识不只是装饰作用，首先要满足整车外饰的耐候要求：长期暴露在户外环境下，要耐受-40℃到85℃的温度交变，扛得住高压洗车水流的直接冲刷，还要抵御紫外线长期照射带来的表层褪色，同时标识表面的字符轮廓要足够清晰，在5米外的正常观测距离下能快速识别出GTI的性能版本属性，满足车型版本区分的实际需求。另外它的安装结构要适配后舱门的钣金曲面，不能出现贴合缝隙过大导致的积水、积灰问题，避免长期使用后标识边缘积存污渍影响外观，甚至渗水到钣金夹层引发锈蚀隐患。

　　设计思路上，首先是还原标识的字符比例：GTI三个字符的字重、字间距严格对标原厂装车件的视觉比例，字符的边角做了微小的R角处理，不是生硬的直角，既避免生产过程中出现锐边毛刺，也能在光线照射下形成柔和的反光轮廓，不会因为棱角过于尖锐产生刺眼的反光影响后车视线。标识的基底做了分层结构，底层是和后舱门钣金贴合的安装基面，基面的弧度完全匹配标致205后舱门对应安装位的曲面曲率，保证安装后整个标识和钣金面完全服帖，边缘的缝隙控制在0.5mm以内，和周边漆面形成顺滑的过渡。表层的字符做了凸起处理，凸起高度控制在1.8mm，既保证字符的立体感，又不会因为凸起过高在车辆行驶过程中增加额外的风阻，也能避免洗车时被毛刷勾扯导致脱落。

　　安装边界方面，整个标识的整体长度控制在180mm，高度45mm，厚度3mm，属于细长型外饰件，安装位的定位点选在标识两端的内侧，采用双面胶加定位销的组合固定方式：两个直径2mm的定位销对应后舱门钣金上的预冲孔，安装时先通过定位销找准位置，再撕掉双面胶离型纸按压固定，不需要额外打孔破坏原车钣金结构，后期拆卸也不会在钣金面上留下明显的安装痕迹。标识的边缘做了0.3mm的倒角，贴装后和漆面的过渡不会出现突兀的台阶，减少高速行驶时的风噪产生。另外在建模过程中特意做了拔模角度处理，不管是后期做注塑开模还是3D打印打样，都能顺利脱模，不会出现倒扣结构导致的生产缺陷，字符的凹陷深度控制在1mm，既保证字符的辨识度，也不会因为凹陷过深积存灰尘难以清理。

　　从实际装车的适配性来说，这个标识的安装位置要避开后舱门的内部加强筋位置，保证双面胶的粘贴面完全贴合在钣金的平整区域，粘贴强度能达到15N/cm以上，在车辆高速行驶、经过颠簸路面时不会出现脱落、翘边的问题。同时标识的配色分层做了结构预留，基底的黑色层和字符的银色层之间做了0.1mm的定位台阶，后期做表面处理时可以精准分色，不会出现溢色、错色的问题，还原原厂标识的视觉质感。对于经典老车修复场景来说，这个构件的精度直接影响整车修复的完成度，很多老车的原厂标识已经老化褪色、边角缺损，重新建模制作的标识要做到和原厂件的安装位完全匹配，不需要对原车钣金做任何修改就能直接安装，降低老车修复的施工难度，也能保证修复后的外观和原厂状态保持一致。

　　建模过程中还特意考虑了不同生产工艺的适配性：如果采用ABS注塑生产，壁厚控制在均匀的2mm，避免出现缩痕、翘曲的问题；如果采用光敏树脂3D打印制作小批量定制件，支撑结构都加在标识的背面安装面，不会破坏正面的字符外观，打印完成后去除支撑也不会在可见面留下打磨痕迹。整个标识的所有曲面都做了连续性检查，没有出现碎面、尖角的问题，导出到不同的三维软件中都能正常打开编辑，不会出现破面、缺失的情况，方便后续做结构调整或者开模生产。
