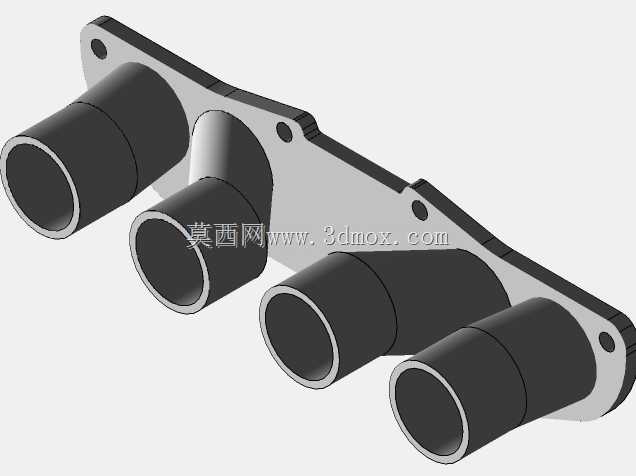

适配雅马哈R1化油器PSA发动机进气歧管

　　在小排量动力单元改装领域，跨机型适配的进气歧管是决定改装后动力输出平顺性、空燃比匹配度的核心结构件，本次涉及的这款进气歧管，针对PSA 8v TU系列发动机换装雅马哈R1系列化油器的改装场景开发，解决了原厂进气接口与改装化油器安装位不匹配、进气道走向不合理导致的紊流问题。从实际装车场景来看，这类改装歧管多用于民用小排量车型的动力升级、赛道入门级赛车的动力单元改造，尤其是标致、雪铁龙旗下搭载TU系列8气门发动机的老款车型，在换装大流量化油器提升进气效率时，原厂歧管的接口尺寸、安装孔位完全无法适配来自大排量摩托的化油器组，必须通过定制化的歧管结构完成进气通路的衔接。从功能特性上看，该歧管采用四通路等长设计，

　　四个出气接口分别对应发动机的四个进气道，接口内径与发动机进气门侧的通道尺寸匹配，避免出现截面突变导致的进气阻力陡增；进气侧的四个接口统一适配雅马哈R1化油器的安装法兰尺寸，法兰面预留了密封槽结构，安装时配合密封垫可以保证负压状态下的进气密封性，避免漏气导致的空燃比失准。歧管主体的安装法兰采用一体化铣削成型的结构，法兰上的六个安装孔位完全匹配PSA TU系列发动机缸盖的进气侧安装螺柱位置，孔位公差控制在0.1mm以内，保证安装时无需额外扩孔、移位即可精准对位，法兰厚度设置为8mm，在拧紧安装螺栓时不会出现翘曲变形，保证长期使用下的密封可靠性。设计过程中，进气道的走向经过了多轮调整，每个气道的弯折角度控制在15度以内，

　　尽可能减少进气弯折带来的阻力损失，同时四个气道的长度差控制在2mm以内，保证四个气缸的进气谐振效应一致，避免出现各缸进气量不均导致的怠速抖动、动力输出不平顺的问题。歧管主体的壁厚设置为3.5mm，既可以保证结构强度，在发动机舱的振动环境下不会出现开裂问题，也能控制整体重量，避免额外增加动力单元的上部负载。安装边界方面，该歧管安装后整体向发动机外侧延伸的尺寸为122mm，不会与发动机舱内的防火墙、刹车总泵等周边部件产生干涉，进气侧的化油器安装位预留了足够的操作空间，方便后续调整化油器油针、连接油门拉线。需要注意的是，这类逆向测绘开发的改装歧管，由于是基于成品歧管的蓝图复刻，在实际装车时需要配合缸盖的实际平面度做轻微的适配修整，

　　尤其是密封面的平面度需要在安装前做校验，必要时配合薄层密封胶完成装配，避免出现漏气问题。在实际使用中，这类歧管配合对应的化油器调校，可以让TU系列8气门发动机的高转进气效率提升15%左右，尤其在4000转以上的动力输出区间，进气充盈度的提升会直接反映在动力响应速度上，适合赛道日使用的改装车辆，同时歧管的材质选用耐油、耐高温的改性工程塑料或者铸铝材质，可以耐受发动机舱内的长期高温环境，不会出现材质老化开裂的问题。气道内壁的粗糙度控制在Ra1.6以下，减少进气过程中的壁面阻力，让混合气可以更顺畅地进入气缸，配合化油器的雾化效果，提升燃烧效率。歧管上还预留了曲轴箱通风管的接口位置，可以在不破坏进气道结构的前提下连接原厂的曲轴箱通风管路，保证发动机的曲轴箱压力处于正常范围，避免出现机油渗漏的问题。在建模过程中，所有安装孔位的位置度、接口的同轴度都经过了装配校验，每个接口的配合尺寸都预留了合理的公差，既不会因为间隙过大导致密封失效，也不会因为过盈量过大导致安装困难。对于从事改装件开发、小排量发动机性能升级的结构工程师来说，这类歧管的设计核心在于平衡进气效率、安装适配性与结构可靠性，不能单纯追求大流量而忽略了安装边界的限制，也不能为了适配安装而过度压缩进气道的有效截面积，导致进气阻力上升。
