E3D PT100温度检测放大器电路板结构

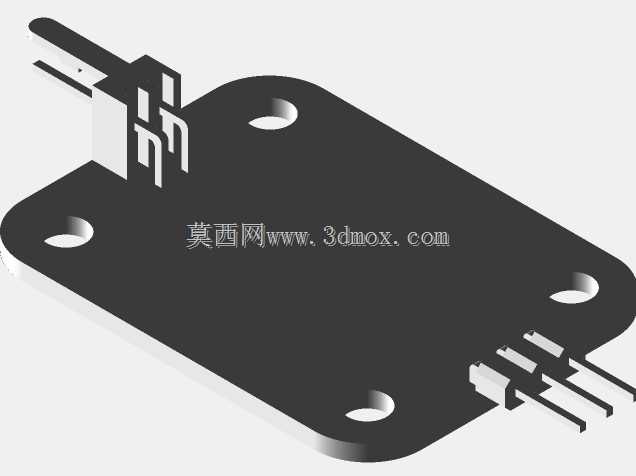

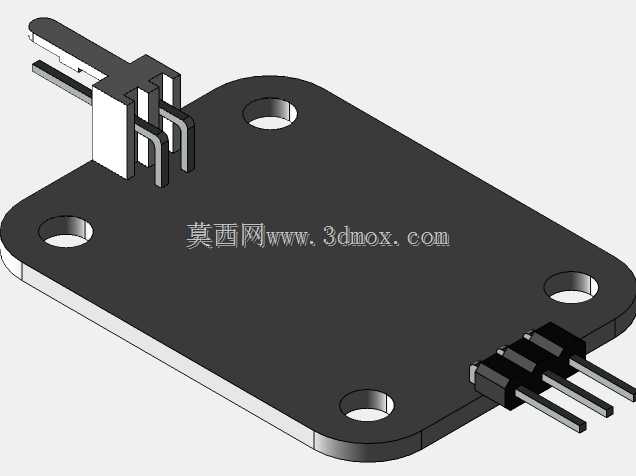

　　这款PT100放大器板是面向FDM熔融沉积型3D打印机温度检测场景开发的配套功能部件，核心作用是将PT100铂热电阻输出的微弱电阻变化信号放大调理为主控板可识别的标准电压信号，解决高温打印场景下普通热敏电阻测温范围不足、精度漂移的问题，适配PEEK、PEI等需要300℃以上成型温度的工程材料打印需求。从实际装机使用的角度看，这款板卡的设计完全围绕3D打印机的紧凑安装环境做了适配，板体采用圆角矩形的FR-4环氧玻纤基板，四个角位设置了同心环形的金属化安装孔，安装孔中心距匹配通用E3D热端套件的固定孔位标准，不需要额外设计转接支架就能直接固定在热端散热块附近或者挤出机机架的预留安装位上，安装孔周边做了开窗露铜的环形接地处理，

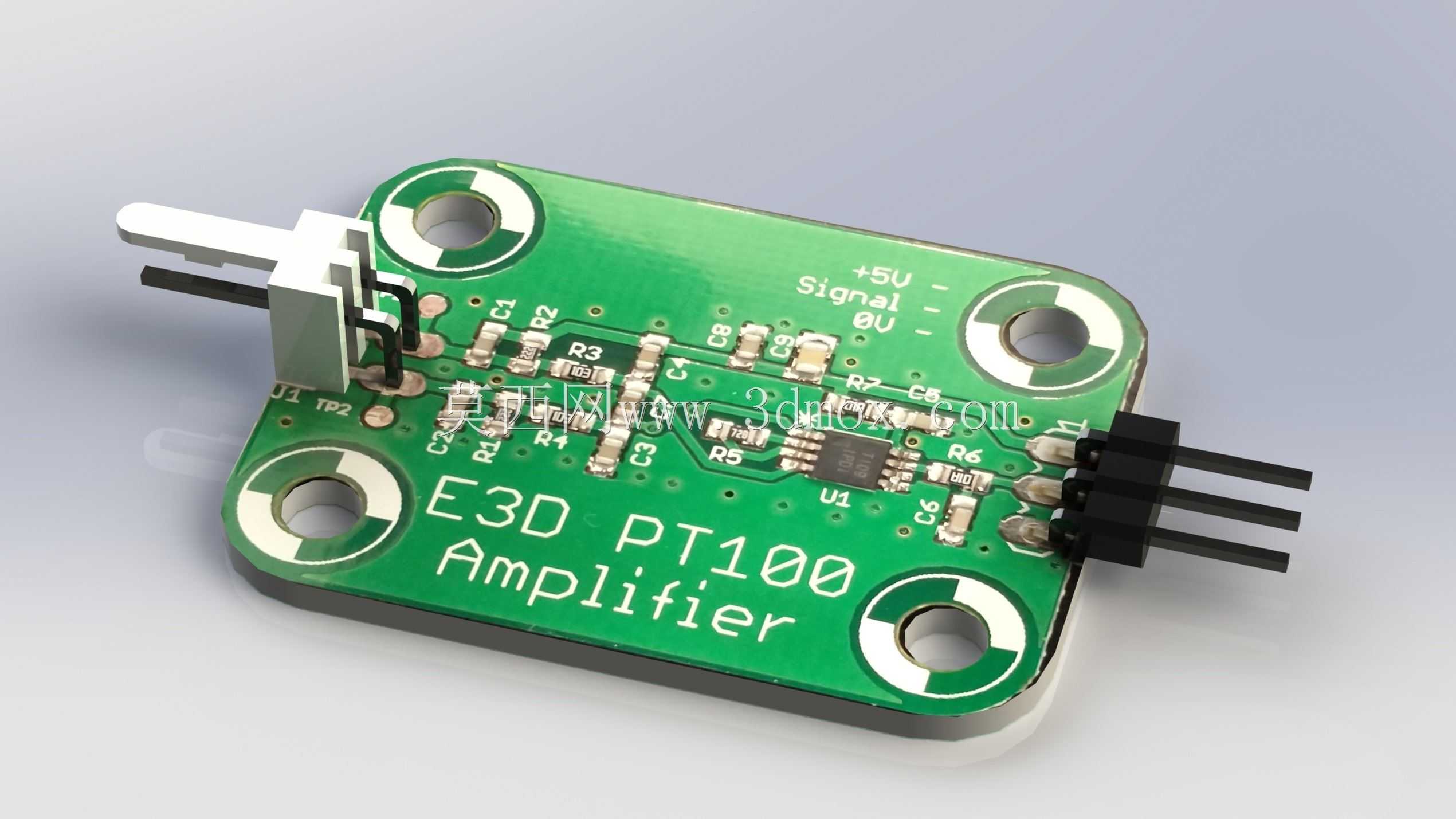

　　既可以通过铜柱安装实现板卡接地屏蔽，也能避免安装螺丝压接时造成基板表层线路破损。板载接口分为两个功能区，一侧是白色卧式插拔式接线座，用于直接连接PT100铂电阻的引线，接线座的引脚间距采用2.54mm标准规格，和市面上绝大多数成品PT100探头的端子规格兼容，不需要额外改线就能直接插接；另一侧是标准3Pin排针接口，引脚定义为电源正、信号输出、电源地，直接匹配3D打印机主控板的温度检测扩展接口定义，插接线序不会出现反接烧板的问题。板上的元器件布局完全遵循模拟信号放大电路的布线规则，核心放大芯片布置在板体中心位置，周边的增益调整电阻、滤波电容采用对称式布局，信号输入回路到放大芯片再到输出接口的走线尽可能缩短，

　　减少长距离走线带来的信号干扰和噪声耦合；电源输入端口就近布置了去耦电容，滤除3D打印机开关电源带来的电源纹波，避免加热块PWM控温时的电源波动串入测温信号回路造成温度读数跳变。板卡表层丝印清晰标注了各个接口的定义、电源电压参数和信号方向，装机调试时不需要对照原理图就能快速完成接线，四个安装孔的边缘做了半金属化的环形处理，安装时即使螺丝稍微偏位也不会刮伤表层阻焊层造成线路短路。从实际使用的边界条件来看，这款板卡的供电范围适配5V直流供电，和绝大多数3D打印机主控板的逻辑供电电压一致，不需要额外增加独立供电模块，信号输出范围匹配通用AD采样端口的0-3.3V输入区间，不会出现输出电压超量程损坏主控IO口的问题。板体整体厚度采用1.

　　6mm的标准PCB厚度，整体外轮廓尺寸控制在极小的范围内，安装后不会和挤出机的运动部件、送丝机构产生运动干涉，即使是在近程挤出的紧凑挤出机构上也能找到合适的安装位置。电路设计上采用了三线制PT100的接线方案，能够抵消引线电阻带来的测温误差，在长距离引线连接热端PT100探头时，依然能保证测温精度控制在±1℃以内，满足高温工程材料打印时对温度控制精度的严苛要求，避免因为测温不准造成喷头堵塞、材料碳化或者成型件强度不足的问题。板上预留的电阻位可以根据实际使用的测温范围调整放大增益，不需要重新制作PCB就能适配不同量程的测温需求，不管是常规的0-300℃打印区间，还是拓展到400℃以上的高温打印场景，都能通过调整增益电阻的参数获得合适的信号输出范围。
