Lulzbot TAZ打印机Z带防绑结构优化方案

　　在桌面级FDM 3D打印的实际生产场景中，Z轴传动的稳定性直接决定了制件的层纹质量与成型精度，不少使用不完全直丝杠的入门及准工业级设备，长期运行后容易出现挤出机被丝杠周期性弯曲应力拉扯的问题，也就是业内常说的Z带现象——这种错位层纹轻则破坏零件外观质感，重则导致填充路径偏移、支撑结构脱落，直接造成打印件报废。本次针对Lulzbot TAZ机型的结构修改，核心就是解决这一长期困扰使用者的传动痛点。

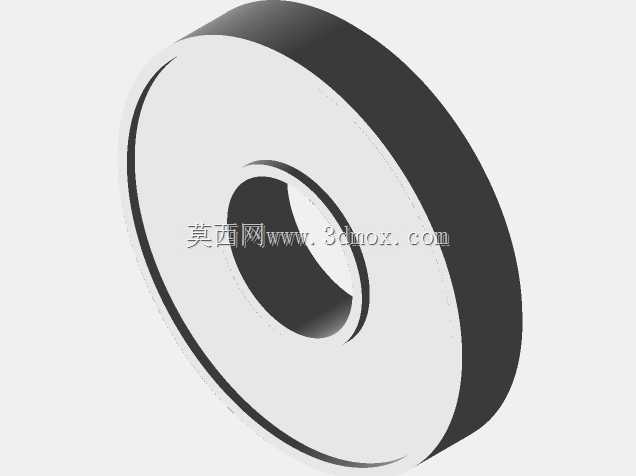

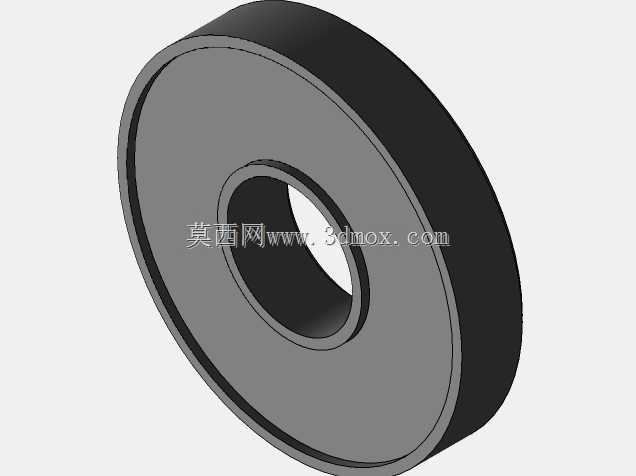

　　从实际使用场景来看，不少创客、小批量打样工坊使用Lulzbot TAZ打印功能件、工装夹具时，经常遇到连续打印10小时以上后，Z轴层纹出现规律性波浪的问题，拆解后会发现挤出机安装座与Z轴螺母为刚性连接，丝杠的径向跳动会直接传递到挤出机热端，导致每一层的打印位置出现微米级偏移，累积后就会形成肉眼可见的错层。本次修改的设计思路，就是在挤出机与Z螺母之间增加一组6毫米规格的滚珠轴承作为浮动隔离结构，将两者的运动进行解耦：丝杠转动带来的径向跳动会被轴承的游隙吸收，不会直接传递到挤出机安装板上，从根源上切断Z带现象的力传递路径。

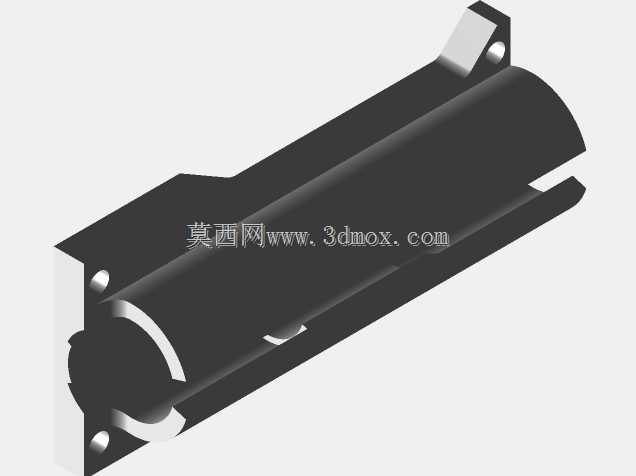

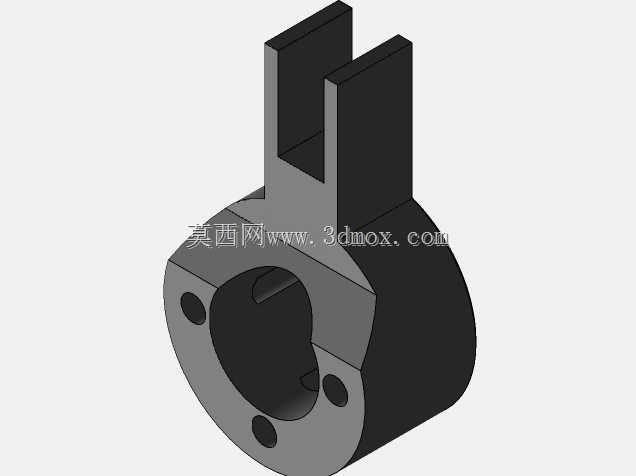

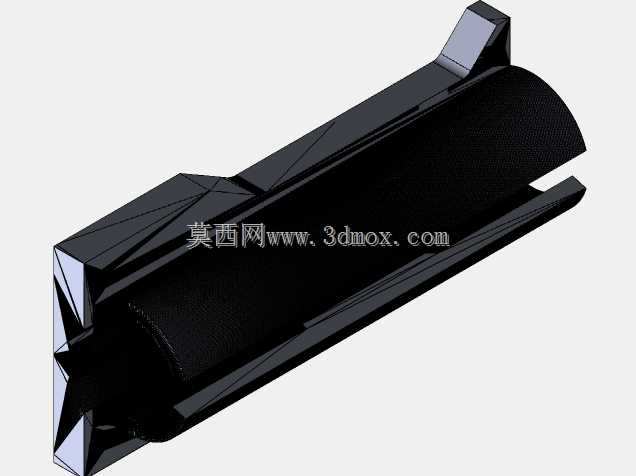

　　从安装边界来看，这套修改结构完全适配原机的安装孔位，不需要对机身框架、导轨、丝杠原有安装位置做任何破坏性改动，使用者只需要替换原有挤出机与Z螺母的连接块即可完成升级，所有配合尺寸均按照原机的公差带设计，安装后挤出机的X、Y向定位精度不会发生偏移，Z轴的行程也不会受到任何影响，不会出现打印平台行程不足、撞机等适配问题。结构上采用了分体式连接设计，轴承内圈与Z螺母侧的连接轴过盈配合，外圈与挤出机侧的安装座间隙配合，既保证了Z向运动的扭矩传递效率，又预留了足够的径向浮动量，抵消丝杠弯曲带来的周期性拉扯力。

　　从功能特性来看，修改后的结构除了消除Z带错层问题，还能降低Z轴传动的运行阻力，原有刚性连接结构下，丝杠弯曲带来的额外径向力会增加Z轴电机的负载，长期高负载运行容易导致电机丢步、驱动模块过热，解耦之后Z轴运行的顺滑度明显提升，电机运行电流可以适当降低，也能减少设备长期运行的能耗与发热问题。同时这套修改件本身全部可以通过3D打印直接制作，不需要额外采购定制金属加工件，使用者可以直接使用自己的设备打印出所需的安装座、连接轴等零件，配合标准件市场容易采购的6毫米滚珠轴承即可完成组装，维修替换成本极低。

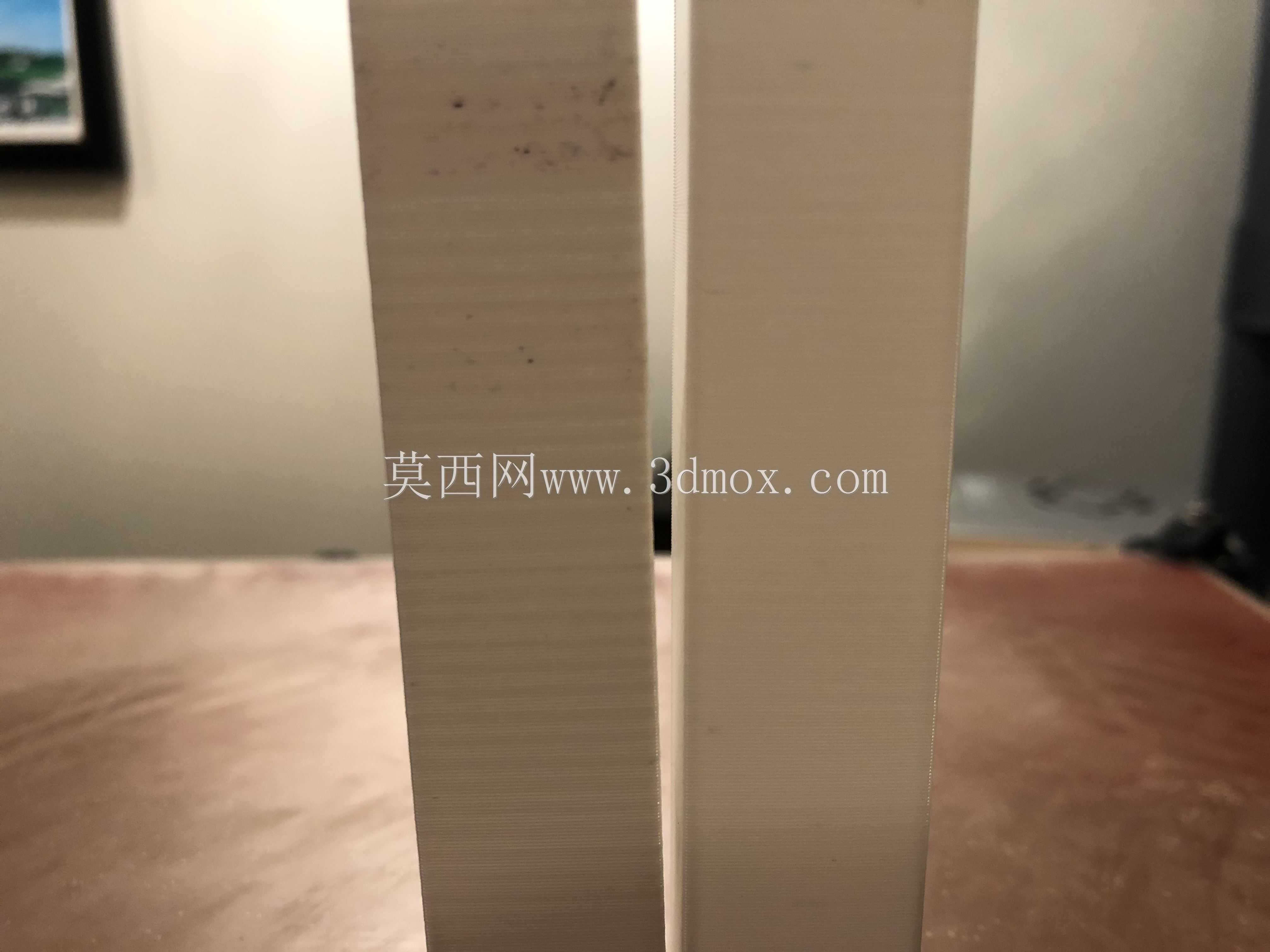

　　实际测试过程中，使用修改后的结构打印0.1毫米层高的测试件，连续打印24小时的长件没有出现规律性的波浪层纹，侧面粗糙度明显改善，打印带有薄壁、精细特征的小零件时，特征边缘的错位问题完全消失，之前因为Z带问题导致的填充不密实、层间结合力不足的问题也得到了明显缓解。对于经常打印大尺寸、长周期制件的用户来说，这套结构修改不需要调整原有设备的固件参数、不需要重新校准Z轴 offset，安装后即可直接使用，适配性极强，也可以作为同结构Z轴传动3D打印机的结构优化参考，针对不同丝杠直径的机型，只需要调整轴承安装位的尺寸即可复用这套解耦设计思路。
