蜂窝式模块化电子设备承载安装框架

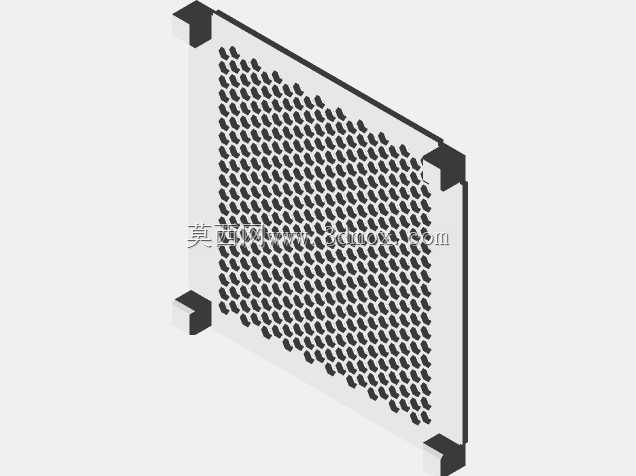

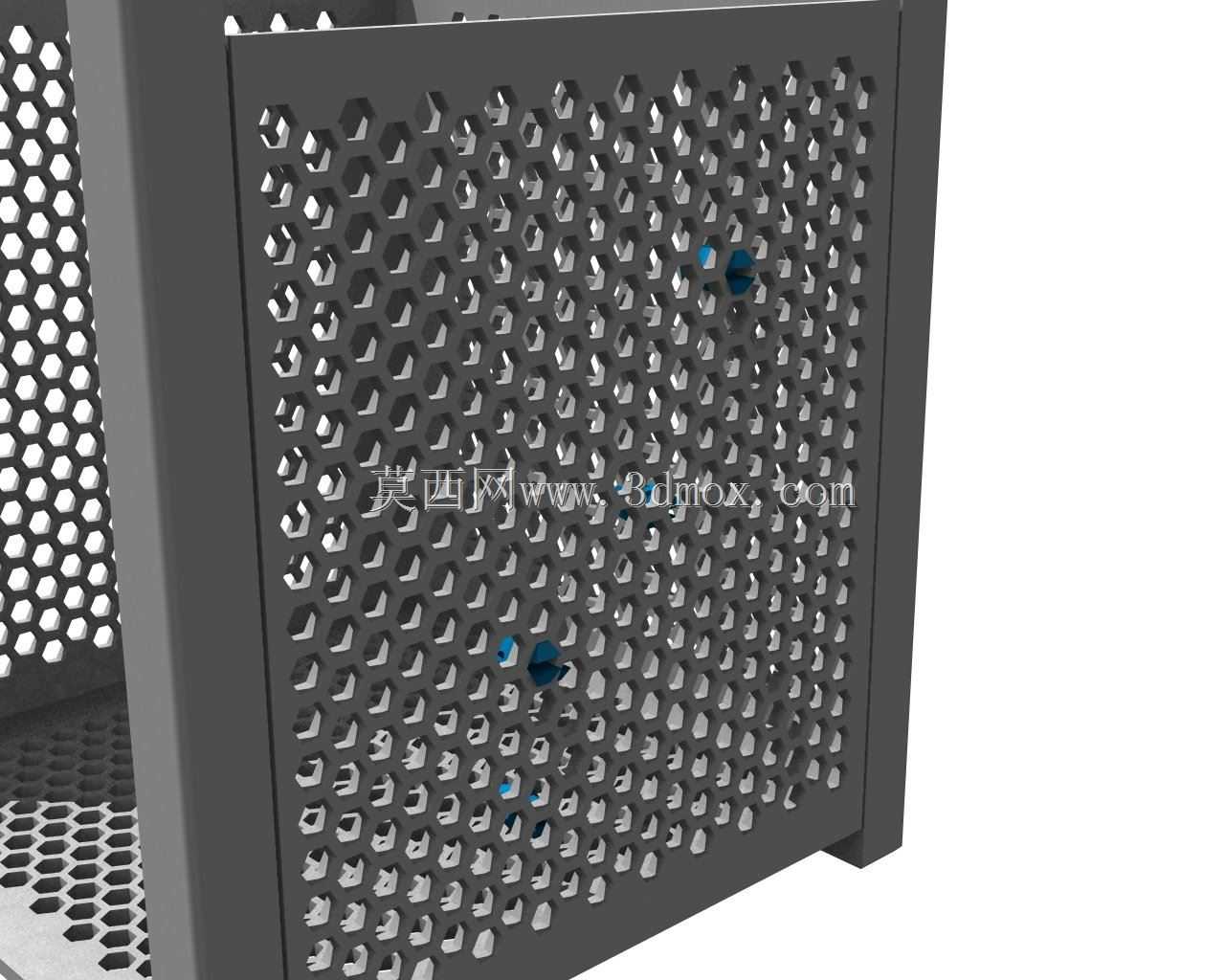

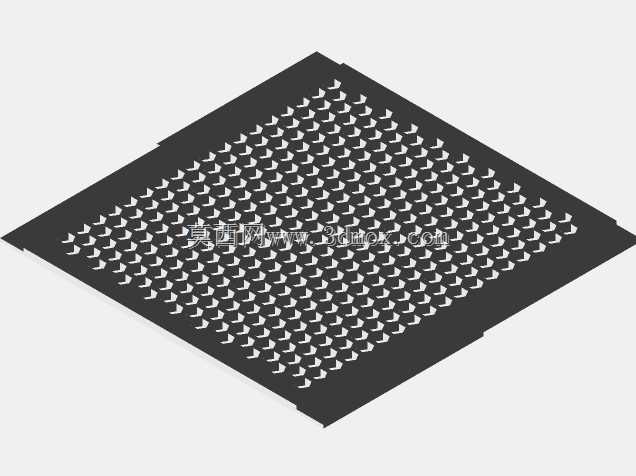

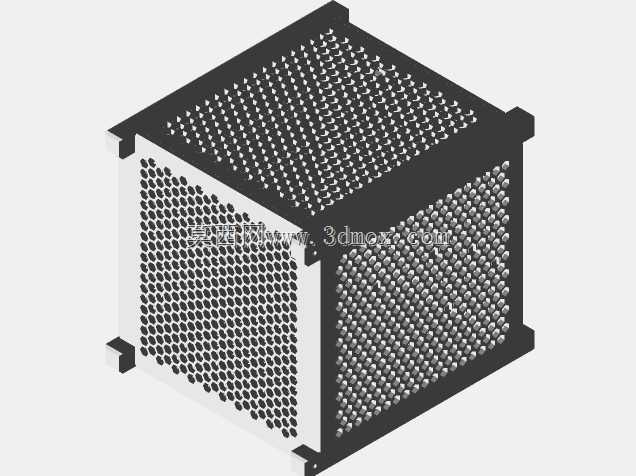

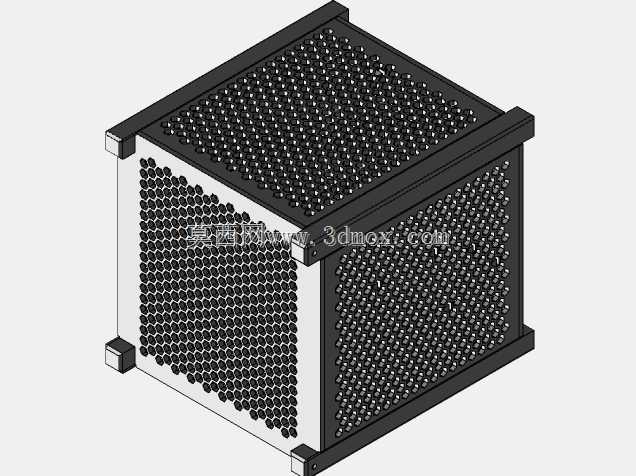

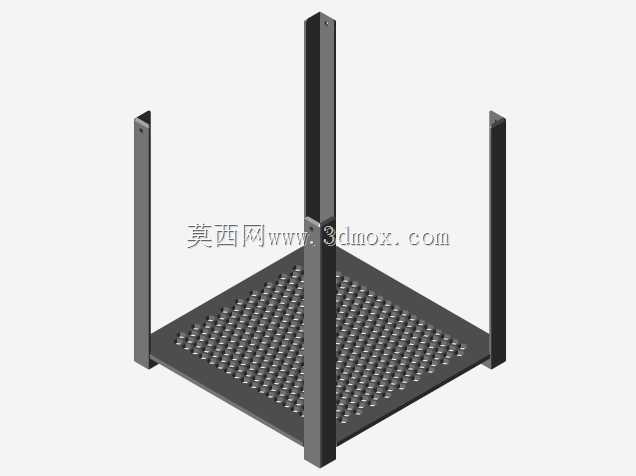

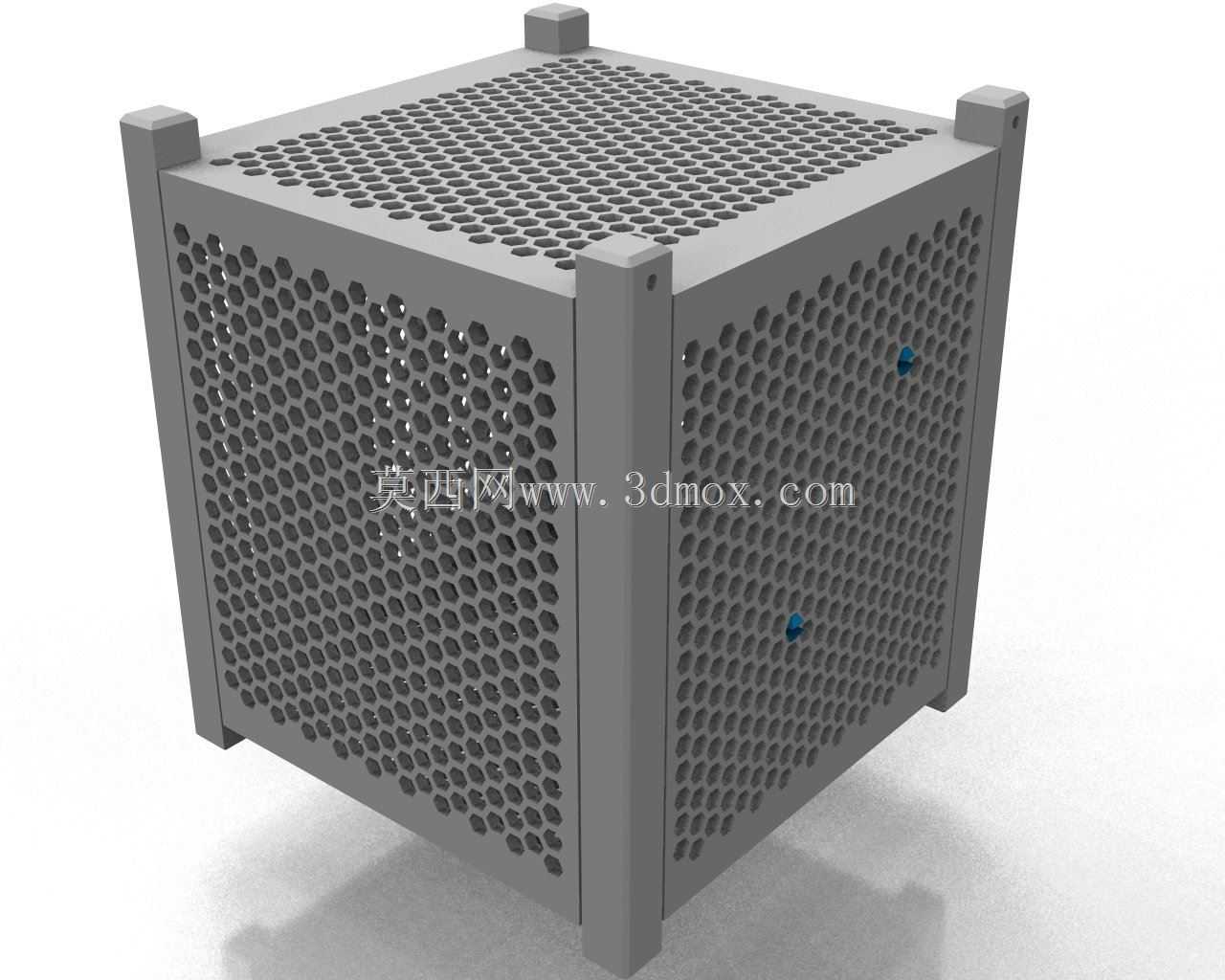

　　在工业控制、嵌入式电子设备集成、小型算力单元部署场景中，设备承载结构的散热效率、装配便捷性、空间适配能力一直是结构设计环节的核心考量点。传统电子设备安装架多采用平板折弯、型材拼接的形式，往往需要在电路板与安装面之间加装绝缘垫片、导热垫来规避硬接触损伤，同时密集排布的设备容易出现散热风道堵塞、拆装需要拧动大量紧固件的问题，在需要频繁调整设备布局、快速更换功能模块的场景下，传统结构的运维效率很难满足现场需求。这款蜂窝结构承载框架的设计，正是针对这类痛点做了定向优化。从结构逻辑来看，框架主体采用连续蜂窝镂空网格作为主承载面，六边形网格的力学特性可以在降低整体耗材用量的前提下，保证足够的平面抗弯、抗扭刚度，不会因为设备压装出现局部凹陷变形；

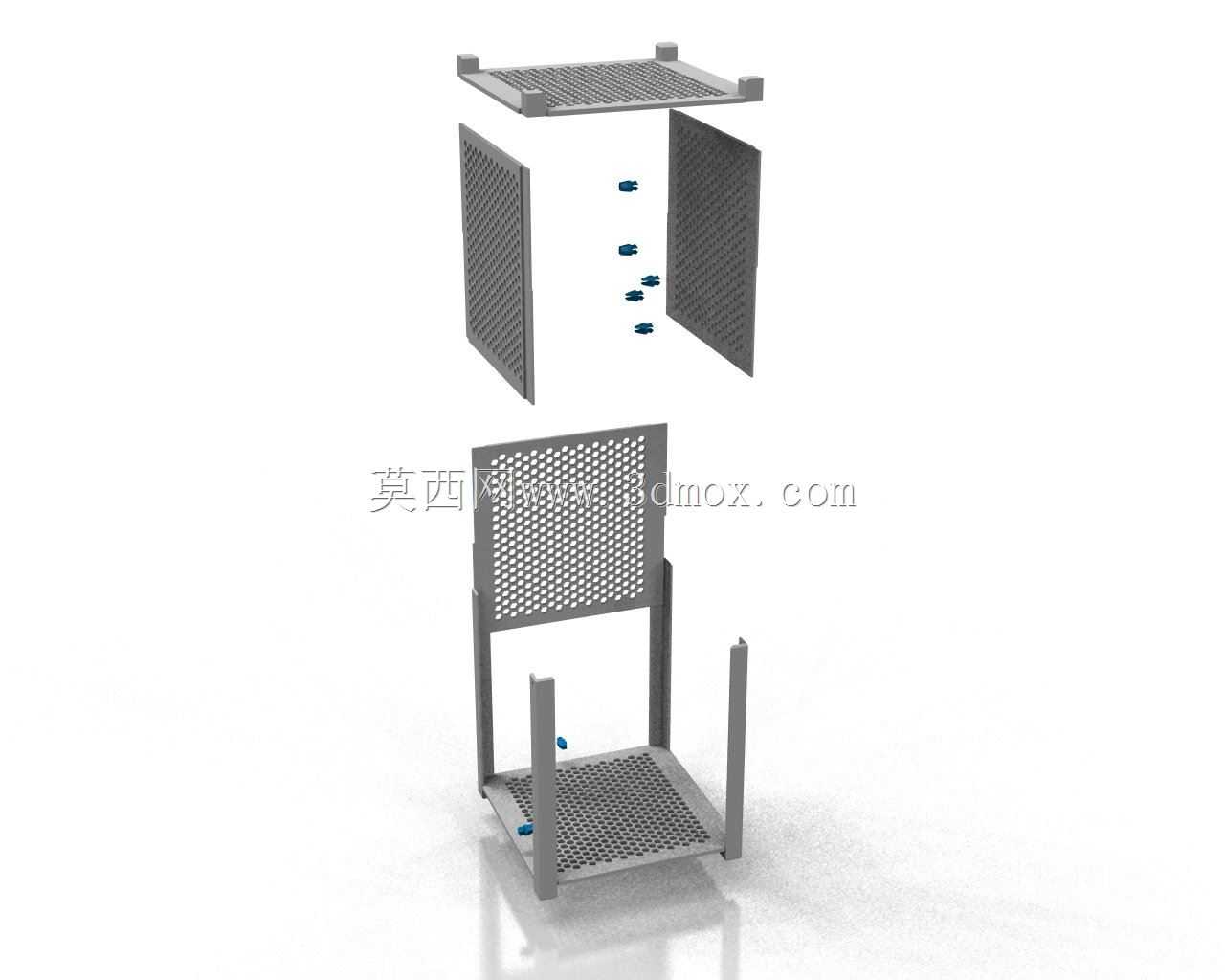

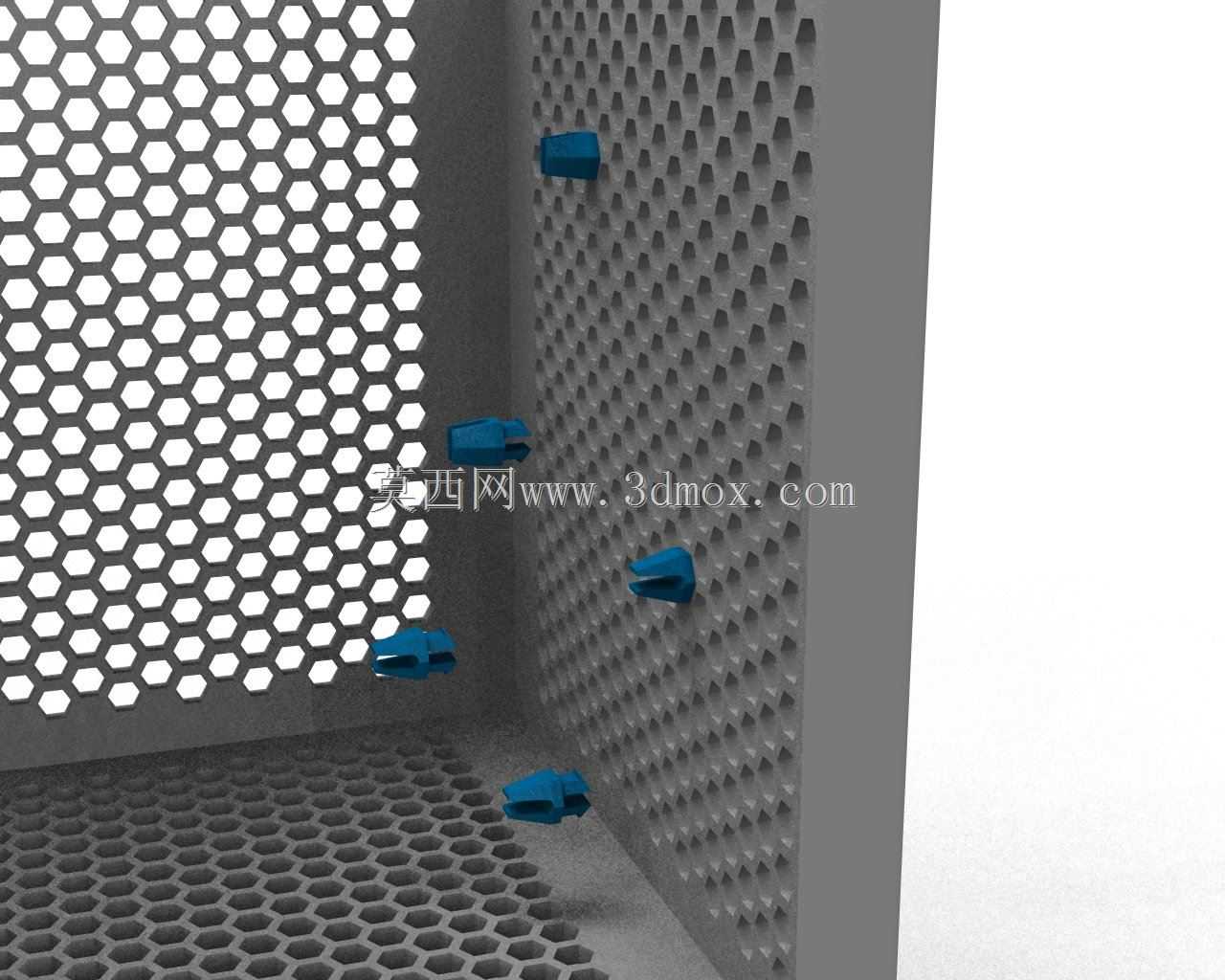

　　同时均匀分布的镂空孔道可以形成自然的对流散热通道，不管是设备自然散热还是搭配强制风冷，气流都可以顺着网格孔道穿过安装面，直接带走电路板工作产生的热量，不需要额外在安装板上开孔做风道设计，减少了二次加工的工序。装配逻辑上，这款框架做了极简的快装设计，顶板区域的所有功能组件仅需4颗螺栓即可完成与主体框架的锁固，不需要在每个安装点位单独设置紧固件，现场装配时不需要逐点对位拧接，大幅压缩了组装耗时。针对电路板安装的接触问题，框架集成了弹簧锁夹系统来承担有效载荷，锁夹的弹性预紧力可以将电路板牢牢压在定位点位上，同时弹性结构可以吸收设备运行过程中产生的微幅振动，避免硬连接带来的焊点疲劳损伤；更关键的是，

　　这套锁接结构不需要在电路板与安装框架之间加装任何内部垫片，依靠弹簧夹的悬空支撑就可以让电路板背面与框架表面留出足够的安全间隙，既规避了电路板背面焊点接触金属框架造成的短路风险，也减少了垫片采购、裁切、对位的装配工序，降低了整体装配的物料成本与人工耗时。在安装适配性上，这款框架没有设置固定的安装朝向限制，既可以垂直安装在控制柜侧壁、设备立面作为壁挂式承载单元，也可以水平放置在工作台、机架层板上作为台式承载基座，现场部署时可以根据可用空间的形态灵活调整安装方向，不需要额外定制转接支架。框架的安装边界做了统一的尺寸适配，外围轮廓的安装孔位符合常规小型电子设备集成的通用孔距标准，可以直接替换同尺寸的传统安装板，不需要对原有安装基座做打孔、

　　改造。从成型工艺适配来看，这款结构针对FDM熔融沉积成型工艺做了专门的优化，所有结构特征都没有超过FDM工艺的成型极限角度，不需要添加大量支撑结构就可以完成打印成型，打印过程中不会出现悬空结构塌边、网格结构变形的问题，采用ABS材料打印时，结构的韧性、耐温性都可以满足工业现场的使用要求，不会因为设备长期发热出现结构软化变形的问题。实际使用过程中，蜂窝网格的镂空结构还可以作为走线通道使用，设备的连接线可以就近从网格孔中穿出整理，不需要额外在框架上开设走线孔，现场布线更加灵活。弹簧锁夹的夹持力度经过调校，既可以保证设备在常规振动工况下不会出现移位，也可以在需要更换模块时徒手掰开锁夹完成拆卸，不需要借助专用工具，日常运维的操作门槛很低。框架的边角位置都做了圆角过渡处理，没有尖锐的毛刺棱角，装配和运维过程中不会划伤操作人员、刮破线缆绝缘层，符合工业设备的安全设计要求。
