立式伺服电机垂直固定安装支架结构

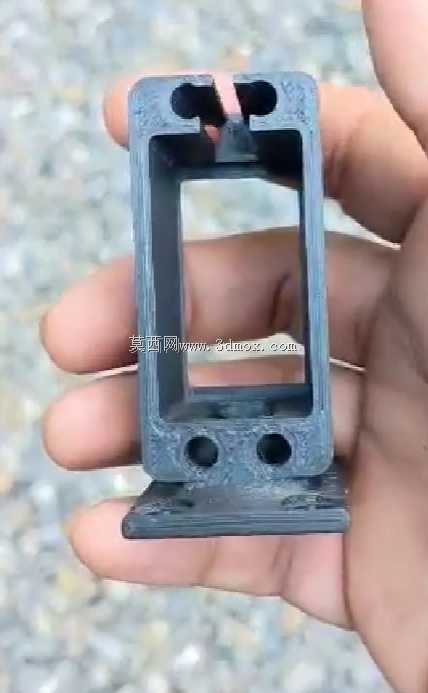

　　在非标自动化设备的传动布局设计中，伺服电机的安装固定精度直接决定了整套传动链的运行稳定性，尤其是垂直布置的动力输出场景，电机安装座的刚性、定位精度、安装容错空间，往往是很多初级结构设计人员容易忽略的细节。这款垂直固定的伺服电机安装支架，正是针对小功率伺服电机立式安装场景做的结构优化，区别于市面上常见的平板式侧装电机座，它采用了框式包裹的主体结构，能在有限的安装空间内最大化提升结构刚性，避免电机高速启停时产生的共振传导到传动端。

　　从实际应用场景来看，这类支架多用于小型垂直滑台模组、立式点胶工位、Z轴升降机构、小型冲压送料机构的动力端固定，很多桌面级自动化设备因为安装空间受限，无法采用标准的铸铁电机法兰座，就需要这类一体化的安装支架来同时满足定位、固定、防护的多重需求。支架底部采用带安装沉孔的外延法兰底板，四个安装孔位做了长圆形的余量设计，安装时可以在小范围内调整电机的输出轴同轴度，不需要反复扩孔修正位置，对于现场装配调试的工人来说，能大幅缩减对位调整的时间。

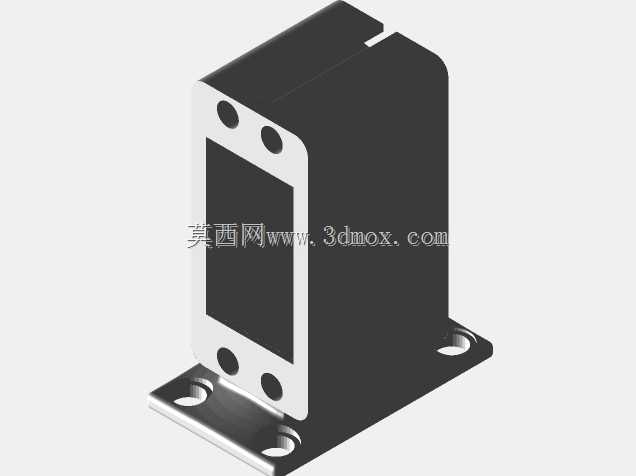

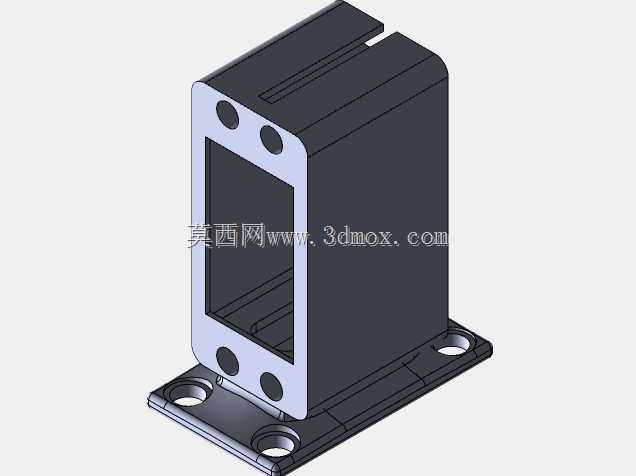

　　主体的框型结构设计并非单纯为了减重，前端的镂空窗口刚好对应伺服电机的接线端与编码器侧，安装完成后不需要拆卸支架就能完成接线、调试编码器、查看电机状态标识的操作，侧面的封闭结构可以阻挡车间内的切削碎屑、粉尘落到电机散热鳍片上，长期运行也不会因为积尘导致电机散热效率下降。支架前端面的四个定位孔，分别对应伺服电机法兰的安装螺孔位置，孔位做了锪平处理，能保证电机法兰面和支架安装面完全贴合，不会因为安装面的平面度误差导致电机输出轴出现偏角，进而引发联轴器磨损、传动异响的问题。

　　设计过程中，支架的安装边界做了充分的适配考量，主体的宽度尺寸控制在刚好容纳400W及以下功率伺服电机的机身宽度，不会和周边的导轨、拖链、传感器安装位产生空间干涉，底板的厚度比常规侧装支架加厚了30%，即使电机在频繁正反转、加减速的工况下，底板也不会出现翘曲变形。顶部的开槽结构是为了方便电机线缆从上方引出，顺着拖链排布，不需要在支架侧面额外开孔走线缆，避免线缆和运动部件产生摩擦。

　　很多设计人员在做电机安装结构时，往往只考虑能不能把电机拧上去，忽略了安装后的维护便利性、长期运行的刚性衰减、装配时的公差容错，这款支架的结构细节刚好覆盖了这些实际工程中的痛点：沉孔设计让安装螺栓的头部不会突出底板平面，支架可以完全贴合在设备的安装基板上，不需要额外加工避让坑；前端面的孔位公差按照H7级精度加工，和电机法兰的定位止口可以实现间隙配合，安装时电机能自然滑入到位，不需要强行敲击对位；框体的转角位置都做了圆角过渡，既可以减少应力集中，也能避免装配时锋利的边角划伤操作人员。

　　在不同的设备工况下，这款支架可以适配铝合金阳极氧化和碳钢喷塑两种材质方案，对于有轻量化需求的桌面设备，采用6061铝合金加工的支架重量仅为碳钢版本的三分之一，不会增加Z轴运动的负载惯量；对于重载、有冲击的工况，采用Q235碳钢加工的支架可以承受更大的锁紧力，长期运行也不会出现螺纹滑牙的问题。支架的整体高度刚好覆盖电机机身的三分之二位置，既可以给电机提供足够的侧向支撑，又不会遮挡电机尾部的散热风扇进风口，保证电机在额定负载下的散热效率。

　　实际装配过程中，操作人员只需要先把支架通过底部四个沉孔固定在设备基板上，再将伺服电机从前端推入框体，对准法兰孔位拧上固定螺栓，最后调整输出轴和联轴器的同轴度，拧紧底部的安装螺栓即可完成固定，整个过程不需要复杂的工装辅助，单人就能完成操作。相比传统的L型弯板支架，这种框式结构的抗扭刚度提升了近一倍，在电机输出额定扭矩时，支架的形变量可以控制在0.02mm以内，完全满足精密传动场景的精度要求。
