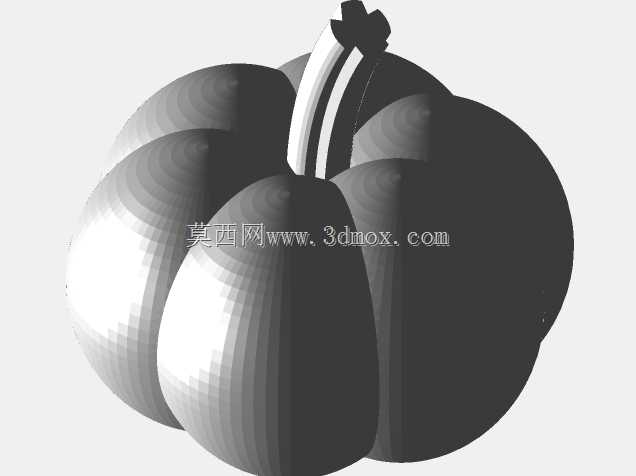

创意仿真南瓜造型三维结构设计

　　做这类异形曲面的造型设计，最先要考虑的不是外观像不像，而是后续落地的适配边界——不管是做文创展陈的装饰摆件、主题活动的道具构件，还是3D打印的定制化周边，首先要把曲面的分瓣弧度做匀，不能出现某一瓣瓜棱的曲率突变，不然不管是走FDM打印还是硅胶翻模，脱模斜度不够的位置很容易出现粘模、拉裂的问题。我当初做类似造型的时候，一开始是拿旋转凸台打基底，但是纯旋转出来的弧面太规整，完全没有自然南瓜的棱线起伏感，后来改成先做单瓣瓜身的引导线，用放样特征逐段调整截面的曲率，每一段截面的椭圆度都顺着瓜身从蒂部到底部的收窄趋势做渐变，靠近瓜蒂的位置截面收得更急，靠近底部的位置弧面更平缓，这样拼合出来的十瓣瓜身，每一条棱线的过渡都不会有生硬的折角，后续做表面后处理的时候也不用花大量时间打磨接缝。

　　瓜蒂部分的设计是容易被忽略的细节，很多新手做的时候直接把瓜蒂做成直插式的圆柱，和瓜身的衔接位置做直角过渡，不仅视觉上很假，实际安装的时候如果是做拼接式结构，直角位置的应力集中很容易导致连接处断裂。这次的造型里瓜蒂做了五棱的渐变结构，从和瓜身衔接的根部开始，棱线的凸起高度慢慢抬升，到蒂部顶端做自然的不规则收边，完全模拟自然生长的南瓜蒂的木质化质感，同时衔接位置做了R3的圆角过渡，不管是一体打印还是拆分后粘接，这个位置的结构强度都能满足日常摆放、搬运的受力需求。

　　尺寸边界上，整体模型的最大外轮廓直径控制在120mm，总高度（含瓜蒂）控制在135mm，底部做了直径40mm的平整安装面，这个平面的平面度公差控制在0.2mm以内，不管是直接放置在平面上做摆件，还是后续加装底座、固定在展陈架上，都不会出现放不稳、晃荡的问题。如果是做放大版的商场景观道具，只需要把整体特征按比例缩放就行，因为所有曲面都是全参数化关联的，缩放的时候不会出现曲面破面、特征失效的问题，瓜身的壁厚如果是做中空的吹塑或者滚塑工艺，可以直接在原有曲面基础上等距抽壳，壁厚均匀控制在2-3mm就能满足大尺寸构件的刚度要求，不会出现薄厚不均导致的成型变形。

　　实际应用场景里，这类造型除了常规的节日装饰、文创周边，还可以改造成储物容器——只要把瓜身沿水平方向做拆分，在分瓣的棱线位置加装隐藏式的卡扣，上半部分做盖体，下半部分做腔体，就能做成创意糖果罐、收纳盒，这时候设计的时候就要提前考虑拆分面的位置，要选在瓜身直径最大的截面下方5mm的位置，这样盖体扣合的时候有自然的定位止口，不会出现盖歪、滑落的问题。还有做食品级模具的场景，比如做巧克力、烘焙蛋糕的模具，这时候就要把所有的内表面圆角加大到R2以上，不能有清洁死角，曲面的粗糙度要控制在Ra1.6以下，方便脱模和后续清洗，我之前帮客户改类似的烘焙模具模型，就是因为一开始的棱线位置圆角太小，压模的时候巧克力卡在棱缝里，脱模的时候全碎了，后来把所有阴角位置的圆角统一调整，再把拔模斜度加到1.5度，问题就完全解决了。

　　建模过程里还要注意曲面的连续性，所有瓜瓣拼接的位置要做到G2连续，不能只是G0位置对齐，不然渲染的时候棱线位置会出现明显的黑边，实际加工出来也会有肉眼可见的拼接痕。瓜身表面的细微起伏不用做的太夸张，自然的南瓜表面是有轻微的凹凸肌理，但如果肌理做的太深，不管是3D打印还是模具成型，都会增加后处理的工作量，只要在曲面上加轻微的扰动变形，让表面不是完全光滑的镜面弧面就行，视觉上有自然的质感，加工的时候也不会额外增加难度。另外要注意整个模型的重心位置，因为瓜蒂部分是偏在中心一侧的，建模的时候要提前做质量属性评估，把重心调整到底部安装面的中心范围内，不然打印或者制作出来之后，会出现往瓜蒂方向倾斜倾倒的问题，我之前第一次打样的时候就踩过这个坑，当时瓜蒂做的太粗太重，整体重心偏了8mm，放在桌子上一碰就倒，后来把瓜蒂的内部做了局部掏空，同时把底部的平整面稍微往瓜蒂反方向扩了2mm，调整完重心之后稳定性就完全达标了，哪怕是30度的倾斜面放置也不会翻倒。
