一体式组合斜齿传动零件结构设计

项目分类:通用机械零部件 发布时间:2024-07-22 ID:759432
  • 一体式组合斜齿传动零件结构设计
  • 一体式组合斜齿传动零件结构设计
  • 一体式组合斜齿传动零件结构设计
  • 一体式组合斜齿传动零件结构设计
  • 一体式组合斜齿传动零件结构设计
  • 一体式组合斜齿传动零件结构设计
  • 一体式组合斜齿传动零件结构设计
  • 一体式组合斜齿传动零件结构设计

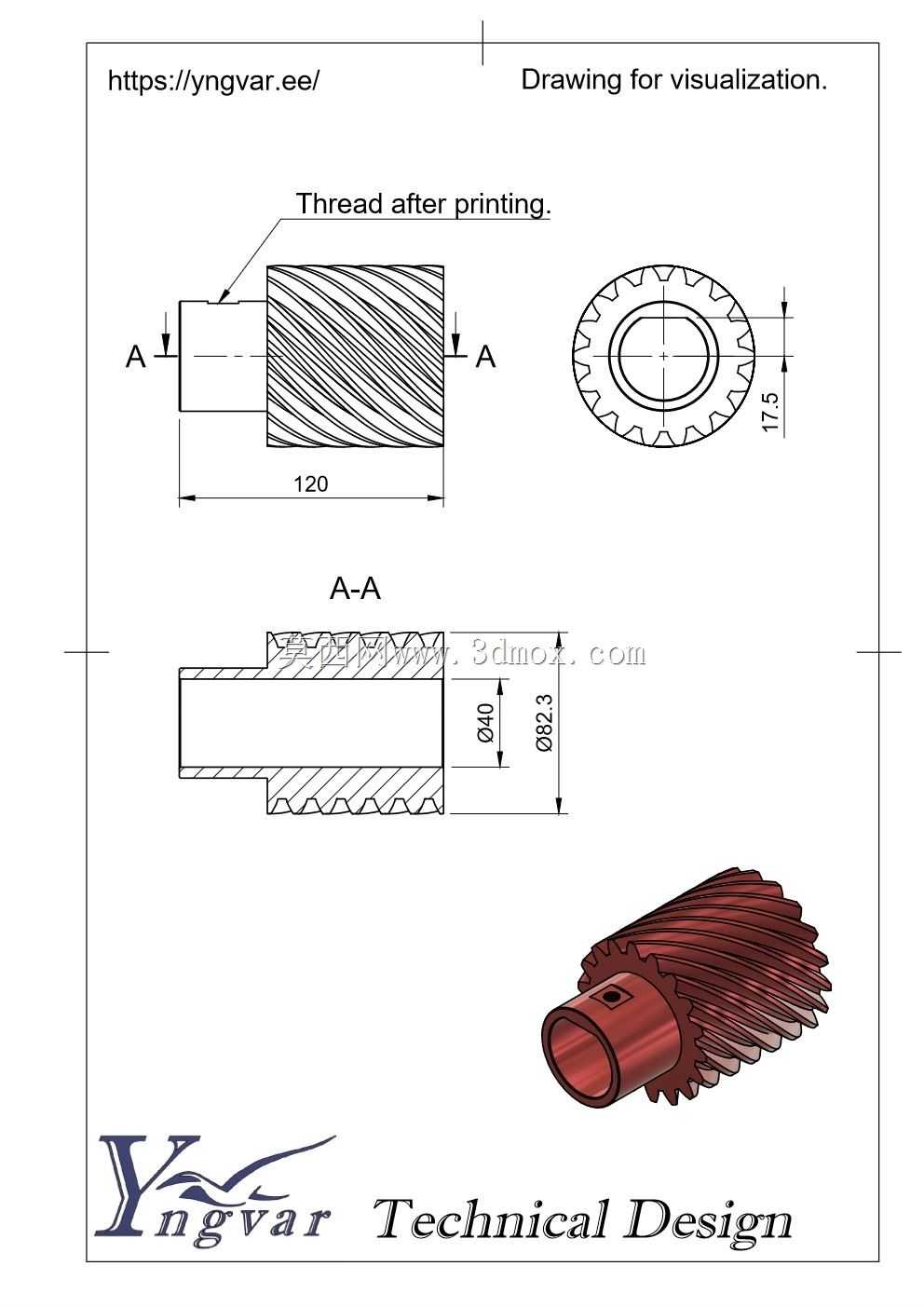

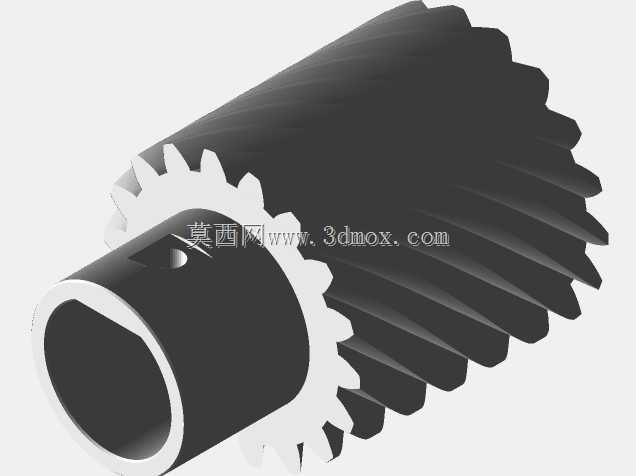

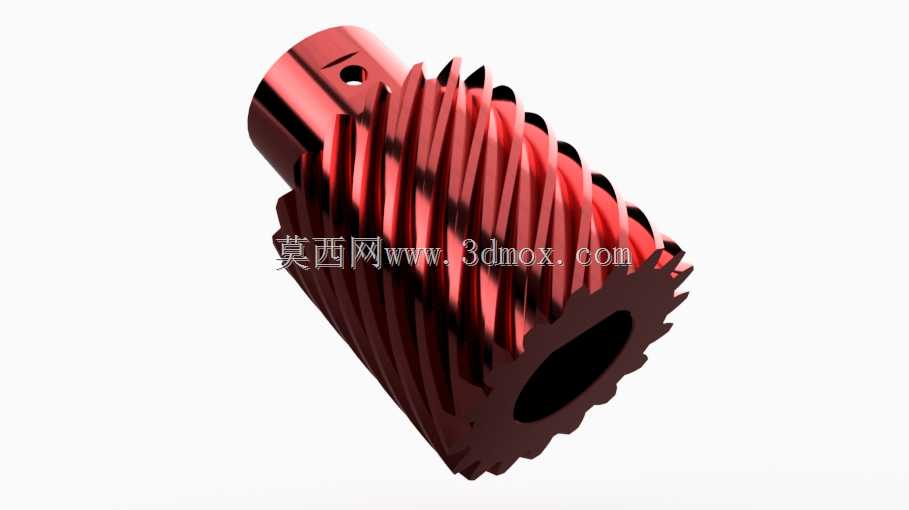

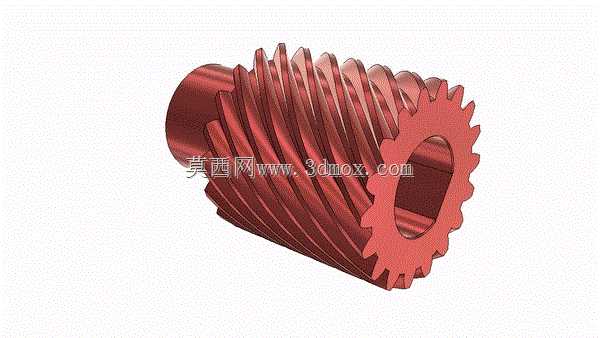

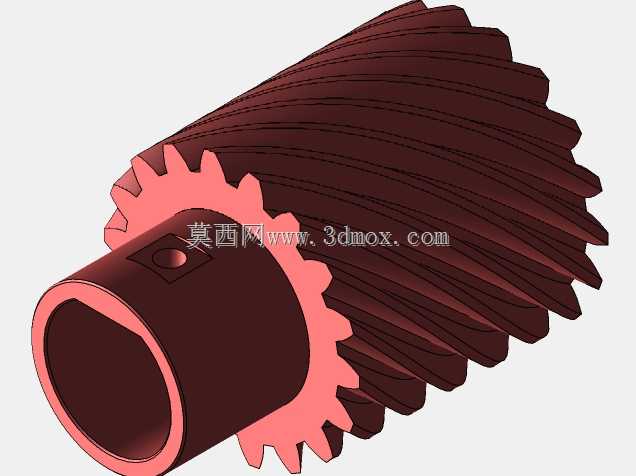

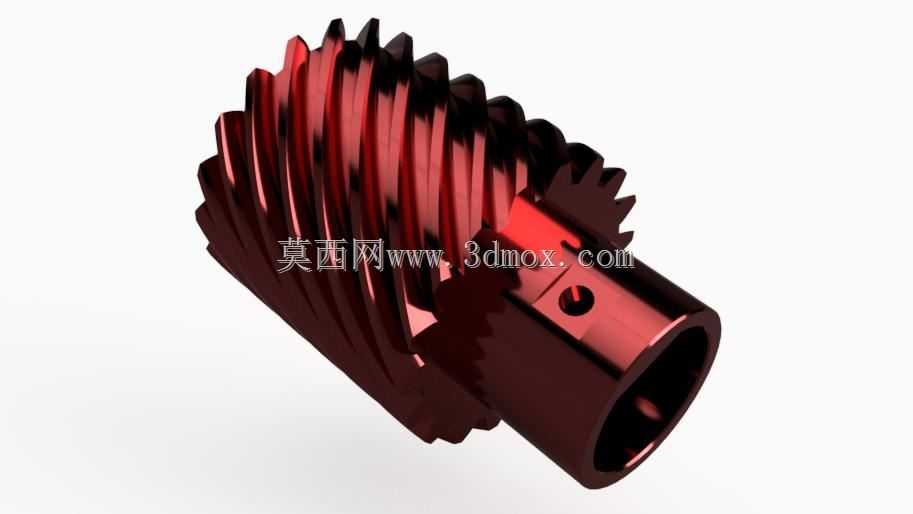

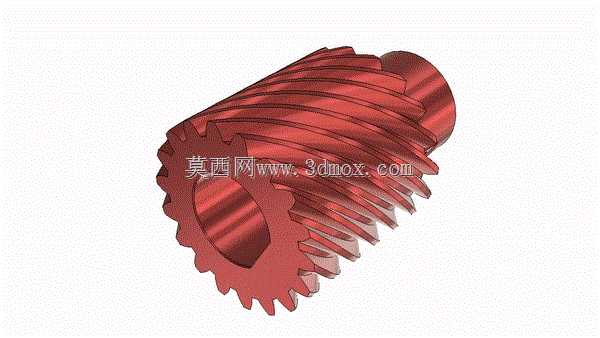

  在中小功率传动布局的紧凑化设计场景里,这类集成式斜齿结构的应用占比正在逐年提升,尤其是在对安装空间有严格限制的小型动力传输单元中,传统分体式齿轮与轴套的组合往往需要额外的键连接、轴向定位结构,不仅增加装配工序,还会在长期交变载荷下出现键槽磨损、定位偏移的问题,而一体成型的斜齿结构能从根源上规避这类装配带来的失效风险。从实际工况适配角度看,这类斜齿零件常被用在小型输送线的动力输入端、精密进给机构的传动链路、小型农机的变速单元里,核心作用是在交错轴或者平行轴之间传递旋转扭矩,相比直齿圆柱齿轮,斜齿的啮合过程是渐进式的,轮齿从齿端局部接触逐步过渡到全齿面啮合,再逐步脱离啮合,整个过程不会出现直齿传动那种突然啮入啮出的冲击,因此传动平稳性更好,运行时的噪音水平更低,适合转速在每分钟数百转到数千转的中速传动场景。

  设计这类零件时,首先要匹配传动链路的载荷参数确定齿部参数,螺旋角的选择是核心权衡点:螺旋角越大,轮齿的重合度越高,传动越平稳,但对应的轴向分力也会同步增大,这就要求支撑端必须配置能承受轴向载荷的轴承,比如推力球轴承或者角接触轴承,来抵消齿轮运转时产生的轴向推力;如果是双向传动的场景,还可以参考双斜齿的设计思路,将旋向相反的两组斜齿集成在同一基体上,让两个方向的轴向力相互抵消,降低对轴承轴向承载能力的要求。从结构细节看,这个零件的内孔采用了非圆的内花键式设计,没有采用常规的圆孔加键槽的连接方式,这种设计的优势是轴与孔的周向固定接触面积更大,扭矩传递更均匀,不会出现键槽处的应力集中,适合频繁正反转的传动工况,避免长期冲击载荷下键槽崩裂的问题;齿端的齿形做了端部修缘处理,能减少轮齿刚进入啮合时的边缘接触应力,降低齿面点蚀的发生概率。

  在安装边界的把控上,这类一体斜齿零件的轴向定位通常依靠内孔配合的轴肩完成,设计时要预留出轴承的安装空间,齿轮端面和轴承内圈端面之间要保留合适的间隙,避免运转时的热膨胀导致零件轴向窜动卡滞;齿顶圆和相邻壳体之间的径向间隙要控制在合理范围,既要避免间隙过小导致齿顶刮蹭壳体内壁,也要避免间隙过大造成密封件布置困难。从加工适配角度看,这种一体结构如果采用滚齿加工,要提前规划好刀具的退刀空间,避免滚刀加工到端部的齿形时刮伤相邻的轴段结构;如果是采用3D打印做样件验证,要注意齿面的成型角度,避免支撑结构打在齿面啮合区域,影响后续的啮合精度。实际选型应用时,要注意斜齿轮的旋向匹配,平行轴传动时两个啮合斜齿轮的螺旋角大小相等、旋向相反,交错轴传动时要根据轴的交角调整两个齿轮的螺旋角参数,保证齿面能实现全宽接触,避免局部接触导致的齿面过早磨损。另外,这类零件的基体如果采用钢材加工,齿面通常会做调质或者表面淬火处理,提升齿面的硬度和耐磨性,芯部保留足够的韧性来承受冲击载荷;如果是用在对重量有要求的场景,也可以采用高强度工程塑料制作,但要注意塑料件的热膨胀系数更大,设计时要预留更大的齿侧间隙,避免温度升高后轮齿卡死。
