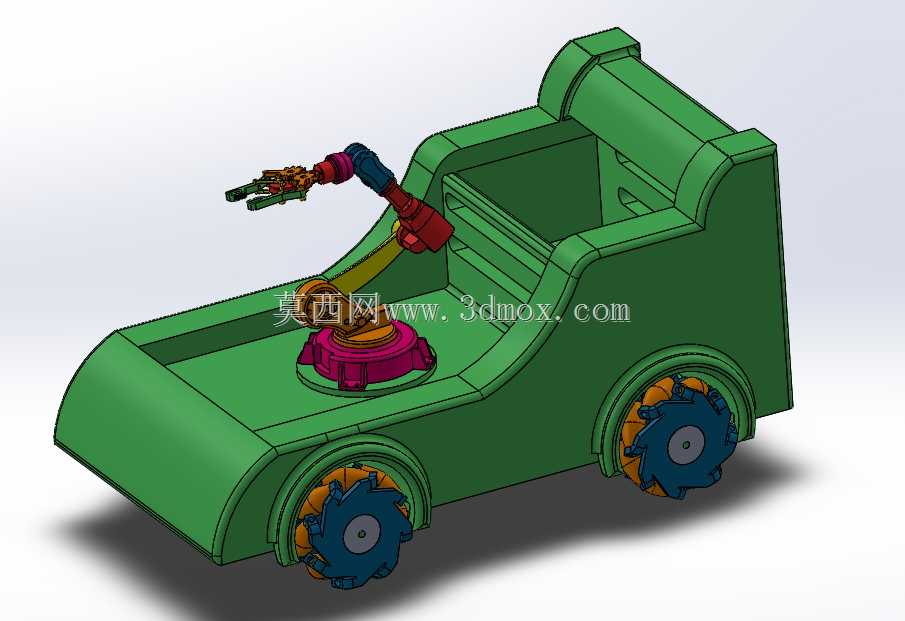

带多自由度机械臂的轮式遥控作业小车

　　这款轮式移动作业平台的设计初衷，是面向小型物料转运、轻量拾取作业场景，填补固定式机械手作业范围受限、人工搬运零散小件效率偏低的应用空白。日常在实验室小件样本转运、教学演示场景、小型仓储零散货位拣选，或是狭小空间内的轻量物件移位作业中，这类集成机械臂的移动平台无需铺设固定轨道，可通过遥控操作灵活穿行于狭窄通道，完成人工不便进入区域的物件拾取与转运工作。

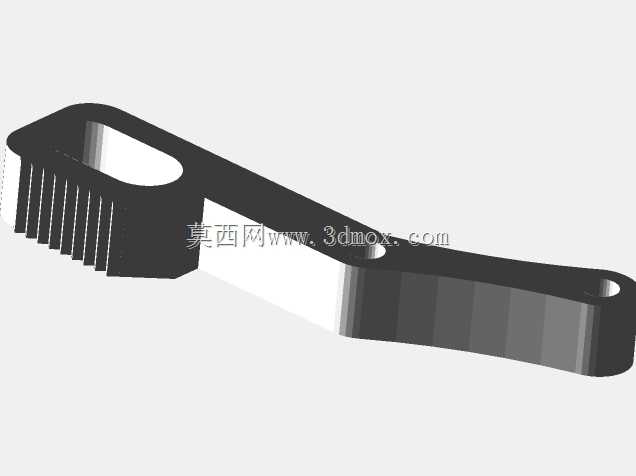

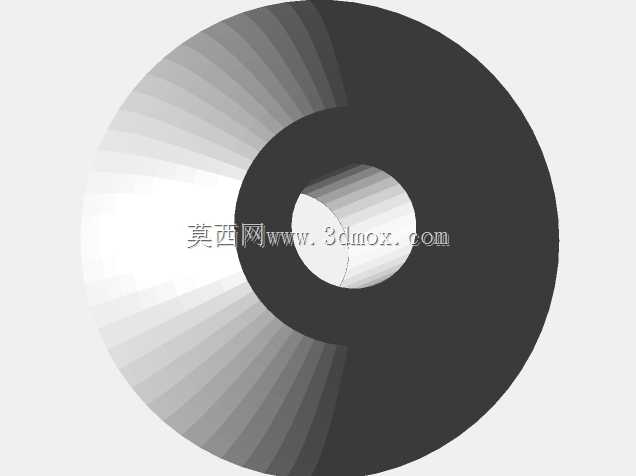

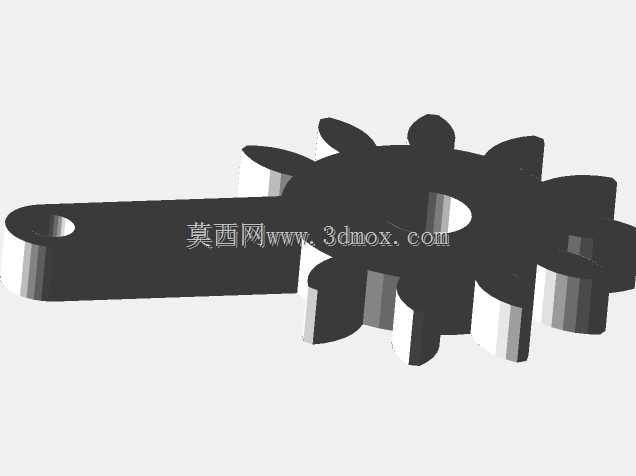

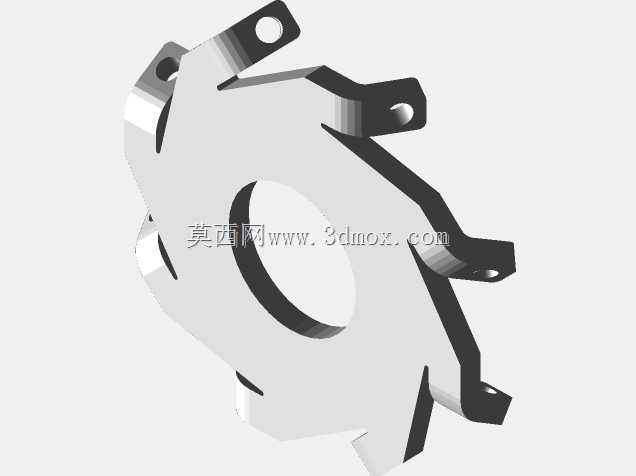

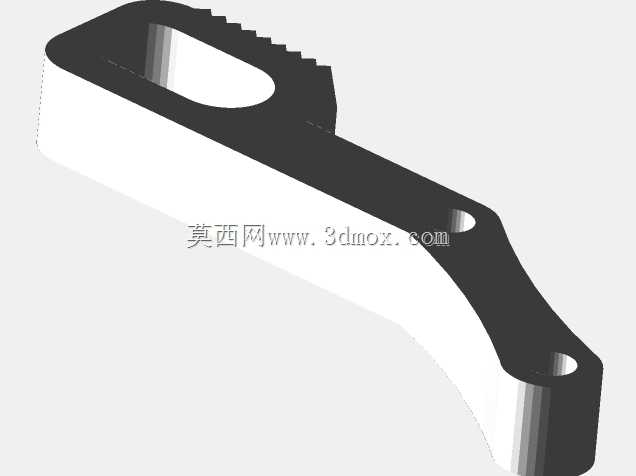

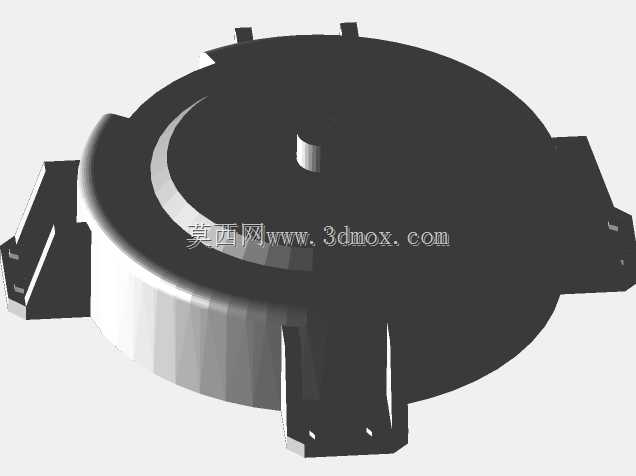

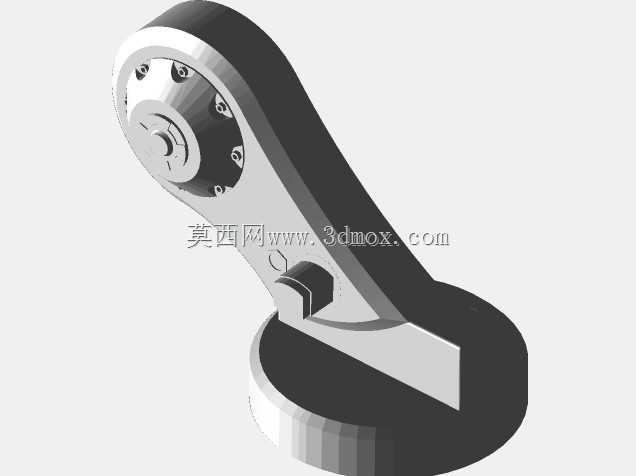

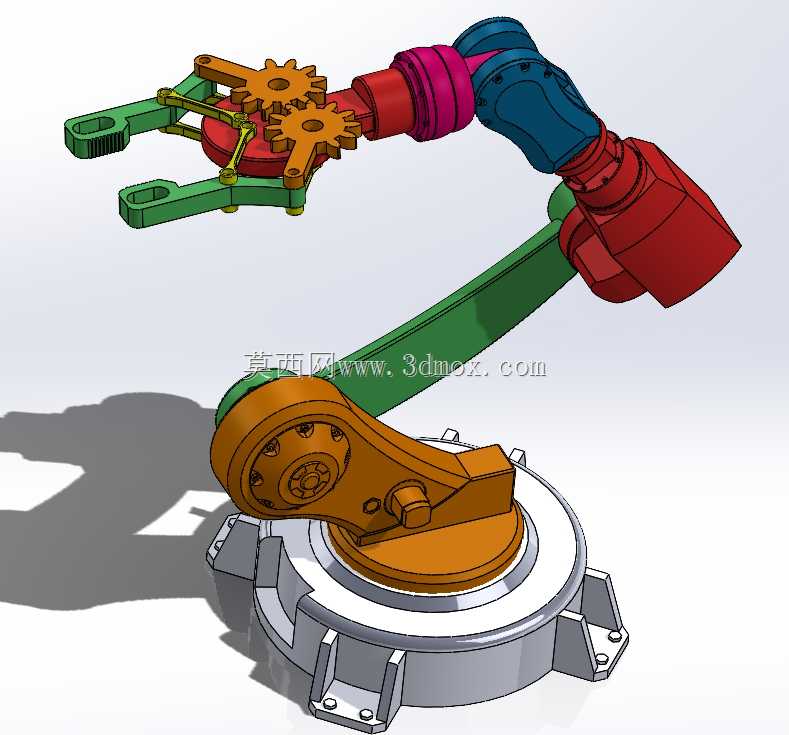

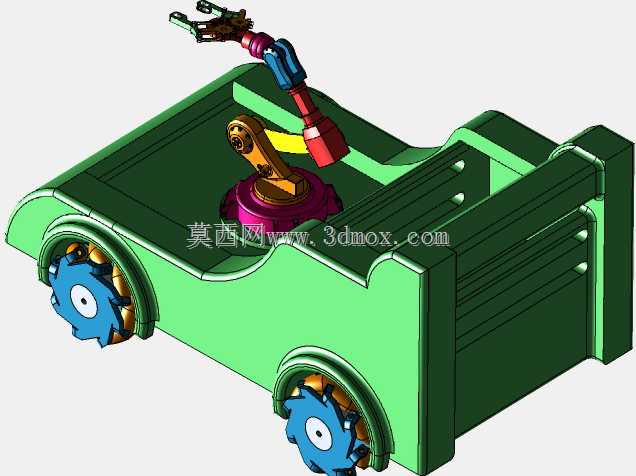

　　从功能配置来看，底盘采用四轮驱动布局，轮体外侧设计有齿状啮合结构，相比普通光面滚轮，在平整硬质地面、轻微起伏的粗糙台面都能获得足够附着力，避免起步、转向时出现打滑空转，保证移动过程的位置精度，方便机械臂在移动到位后精准对准待拾取物件。搭载的多关节机械臂从底座回转支承开始，依次设置大臂俯仰关节、小臂摆动关节、腕部旋转关节，末端预留夹爪安装接口，可根据作业需求更换不同开合行程的夹持元件，最大可拾取重量不超过500g的小型物件，臂架完全展开时的作业半径覆盖底盘周边180mm范围，足以应对常规桌面级、小范围的拾取需求。

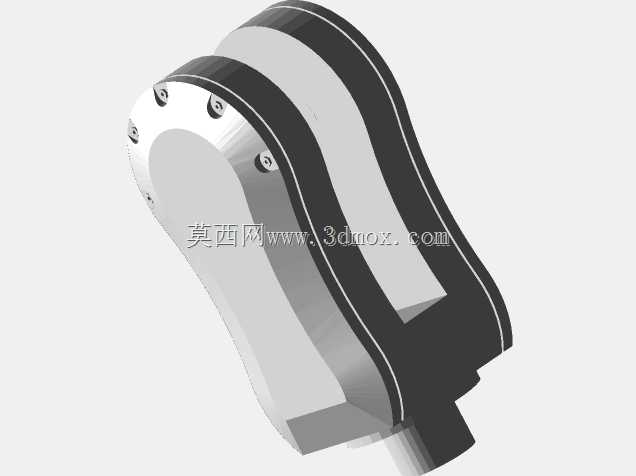

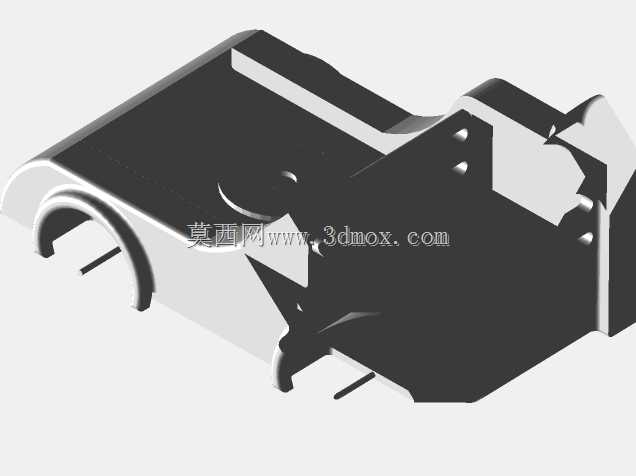

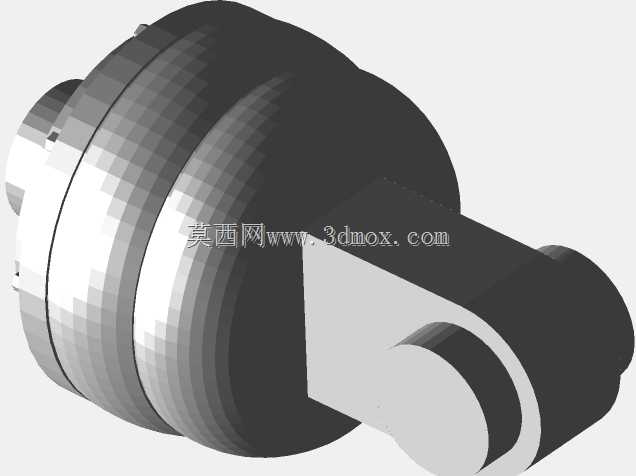

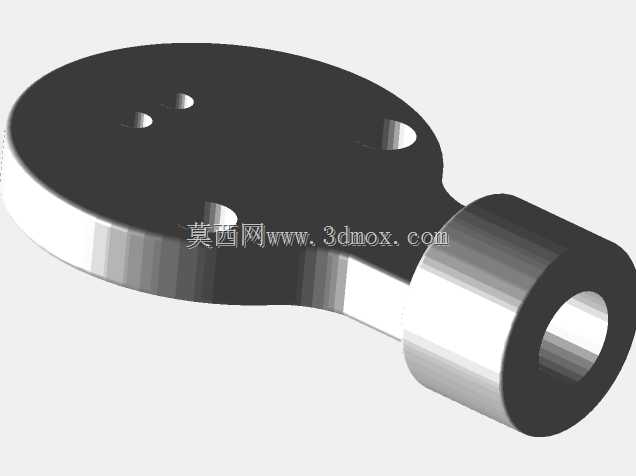

　　设计过程中优先考虑了运动干涉问题，机械臂底座安装在底盘前部的居中位置，安装面做了下沉式处理，降低臂架整体重心，避免臂架完全伸展拾取物件时出现整车前倾倾覆的问题。底盘内部预留了控制模块、供电模块的安装腔，腔体内设置有纵横交错的加强筋，既可以分隔不同功能模块的安装位，避免走线混乱干扰运动部件，也能提升底盘整体的结构刚性，在轮体受到侧向冲击时不会出现壳体变形卡滞滚轮的情况。臂架各关节的转动副都预留了标准舵机安装位，关节连接处设计有止挡限位结构，防止关节转动超程拉扯内部走线，同时也能限定臂架的运动范围，避免臂架收回时磕碰底盘上的其他结构。

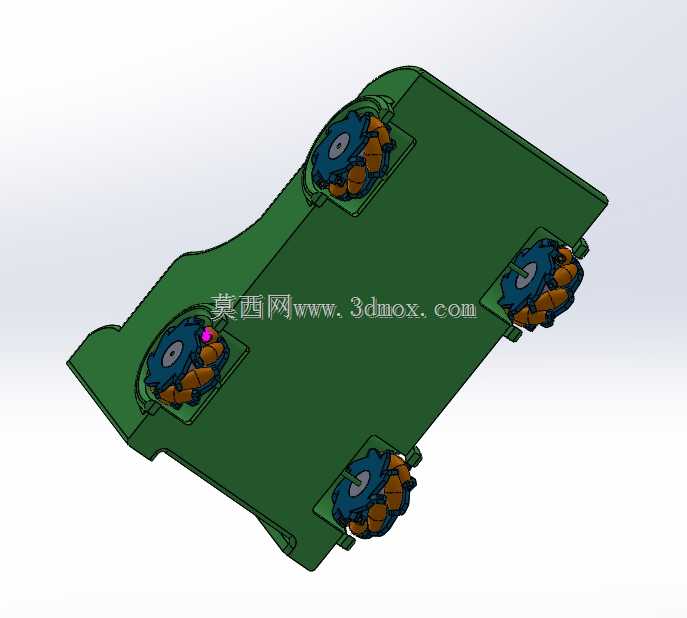

　　安装边界方面，整车外形长度控制在260mm以内，宽度150mm，臂架完全收回状态下的整体高度不超过120mm，可顺利通过高度150mm以下的狭窄空隙；底盘底部离地间隙设置为12mm，可顺利越过高度不超过8mm的地面凸起，不会出现底盘托底卡滞的问题。轮系的安装轴孔采用同轴度公差管控，四个滚轮的安装基准面统一以底盘底面为定位基准，保证滚轮安装后转动顺畅，不会出现偏磨、转动阻力过大的问题。机械臂底座与底盘的连接采用四颗M3螺丝固定，安装孔位做了沉头处理，螺丝安装后不会突出底盘上表面，避免干扰臂架底座的回转运动。

　　实际使用时，操作人员可通过遥控端先控制小车移动到待作业位置，确认轮体停稳无滑动后，再依次操作机械臂各关节动作，调整末端夹爪的位置与姿态，完成物件的夹持、提升、转运动作，最后移动到目标位置完成放置。相比单独的移动小车或是固定式机械臂，这种集成式设计不需要额外搭配外部行走轴，整体结构紧凑，调试难度更低，既可以作为教学场景下的机械结构教学案例，帮助学习者理解多关节运动控制、移动平台运动逻辑，也可以经过简单改装后应用在实际的轻量作业场景中，完成重复性的小件拾取转运工作，降低人工操作的重复劳动强度。
