Ender3BLV直驱BMG挤出机构件

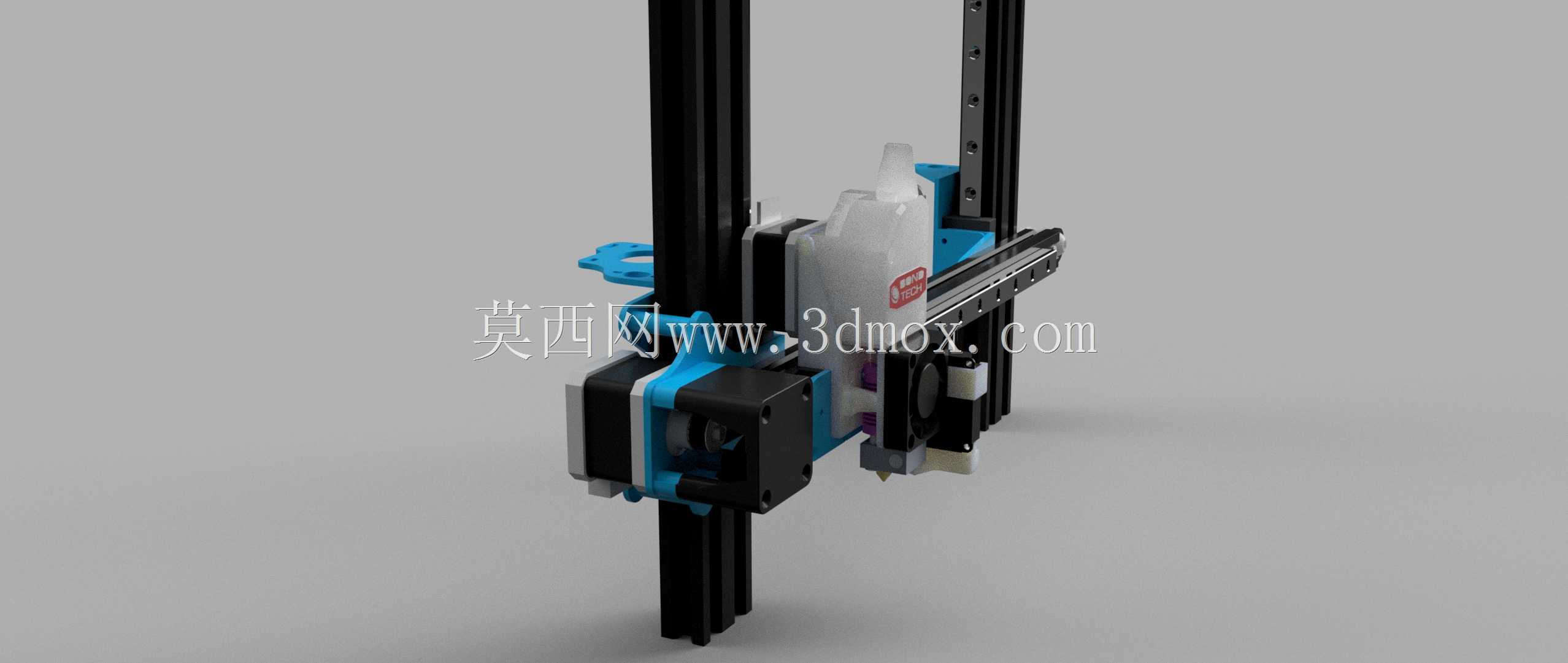

　　在桌面级FDM3D打印设备的改装升级场景中，挤出系统的传动结构直接决定了耗材进给的响应速度与回抽精度，传统远端鲍登挤出结构由于耗材传输路径长，在打印柔性耗材时容易出现弯折堵料、回抽滞后导致的拉丝漏料问题，而直驱式挤出结构将送丝机构直接集成在喷头运动组件上，大幅缩短耗材从驱动轮到喷嘴的传输距离，能够适配TPU、TPE等各类柔性耗材的稳定打印，同时提升回抽动作的响应效率，减少打印过程中的拉丝、溢料缺陷。这套适配Ender3系列机型的BLV直驱BMG挤出安装组件，核心设计目标是在不改动原有设备机架主体结构的前提下，完成直驱挤出系统的可靠挂载，同时尽可能降低运动端的附加重量，减少X轴运动过程中的惯性负载，避免高速打印时出现的振纹、丢步问题。

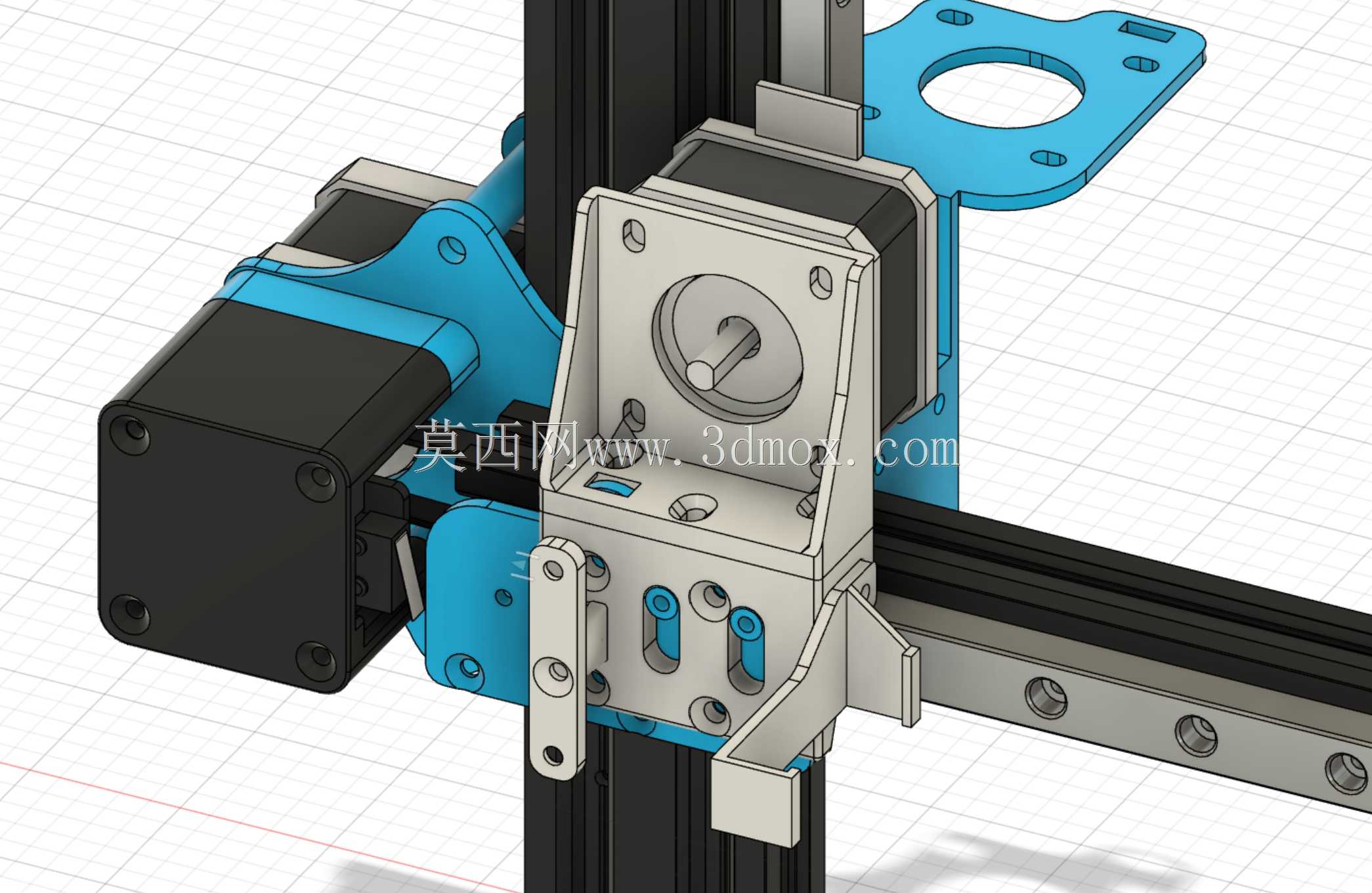

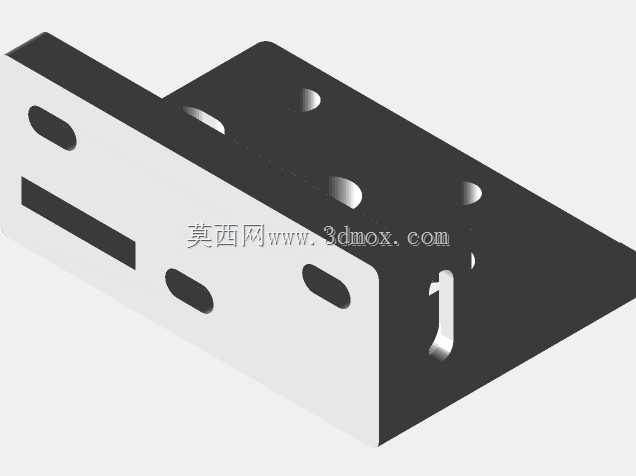

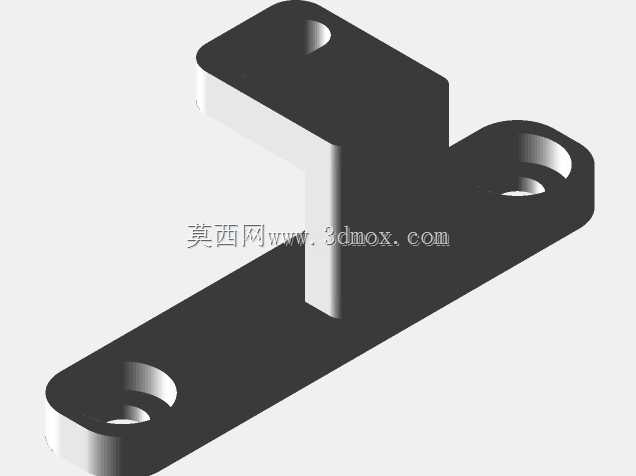

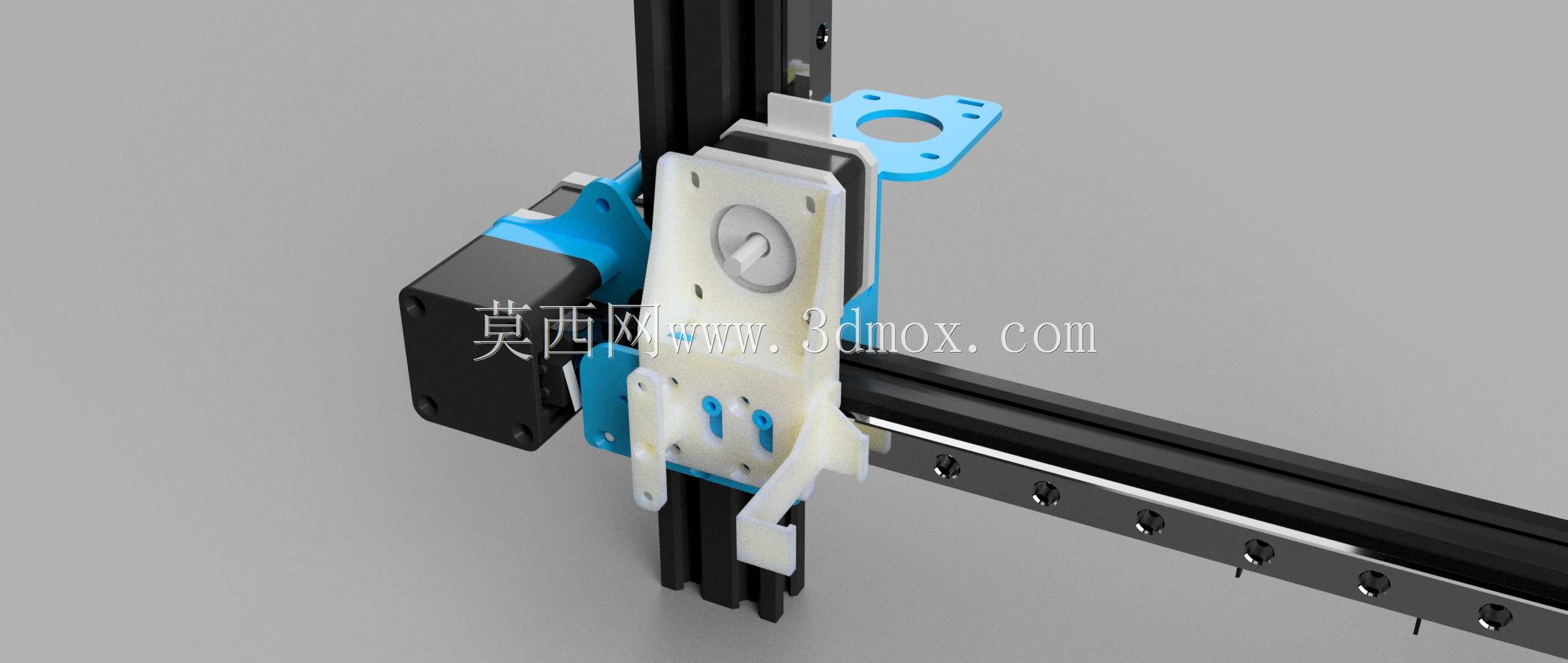

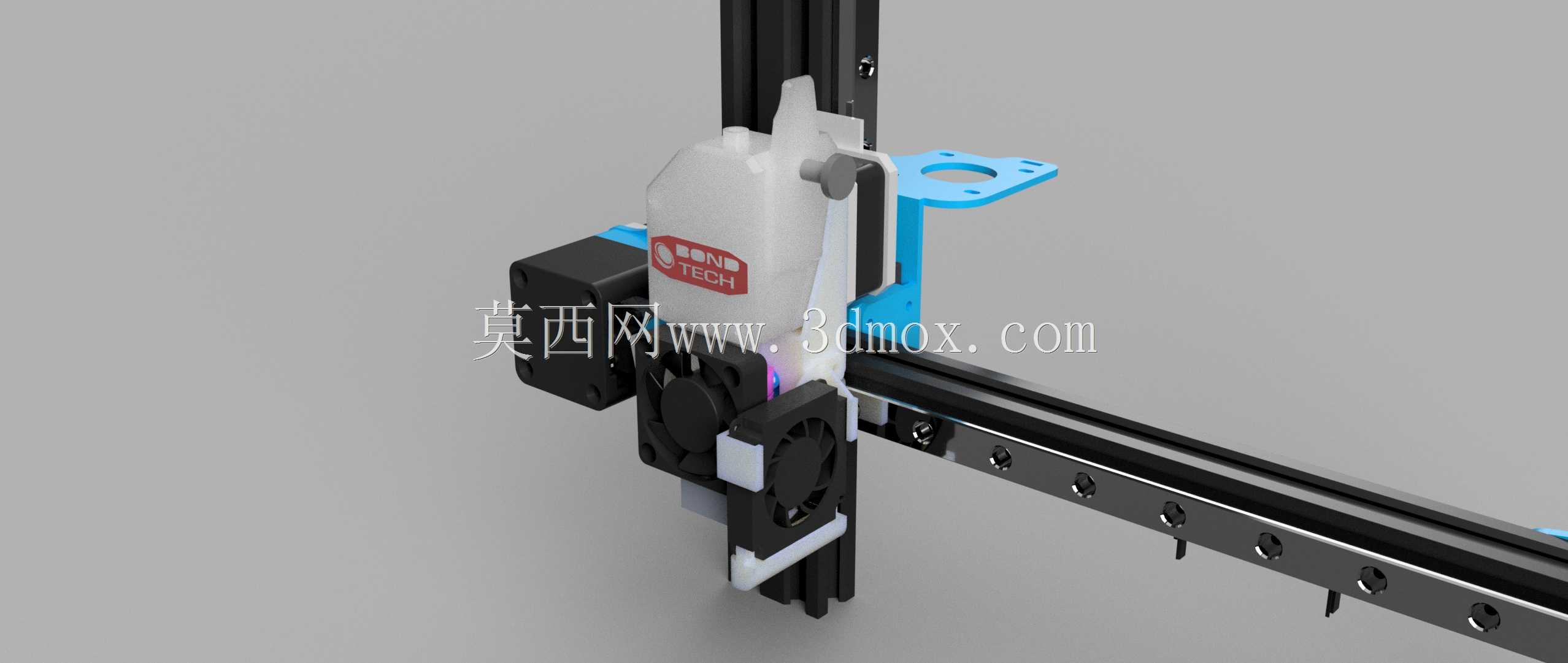

　　从安装适配逻辑来看，组件首先通过转接板实现与现有线性导轨滑块的刚性连接，转接板的安装孔位完全匹配标准线轨滑块的螺纹孔规格，不需要对原有导轨或铝型材机架进行钻孔、切割等二次加工，降低改装的操作门槛。转接板与电机支架之间通过定位凸台与螺栓组实现刚性连接，保证电机输出轴与送丝齿轮组的同轴度精度，避免长期运行过程中出现齿轮偏磨、送丝力不均的问题。挤出机主体采用BMG双齿轮送丝结构，相比单齿轮送丝结构能够提供更大的送丝夹持力，同时减少耗材表面的压痕损伤，对于硬度较低的柔性耗材也能实现稳定的进给驱动，不会出现耗材打滑、送丝不足导致的打印缺料问题。散热系统的布局也经过针对性优化，喷头散热风扇通过独立支架固定在转接板上，风道直接对准喷头冷端散热片，

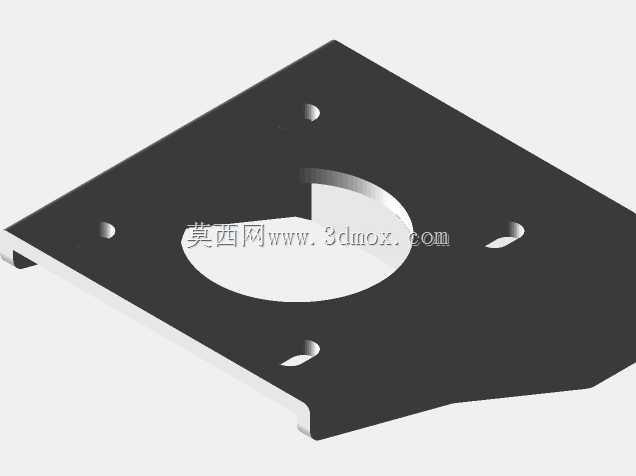

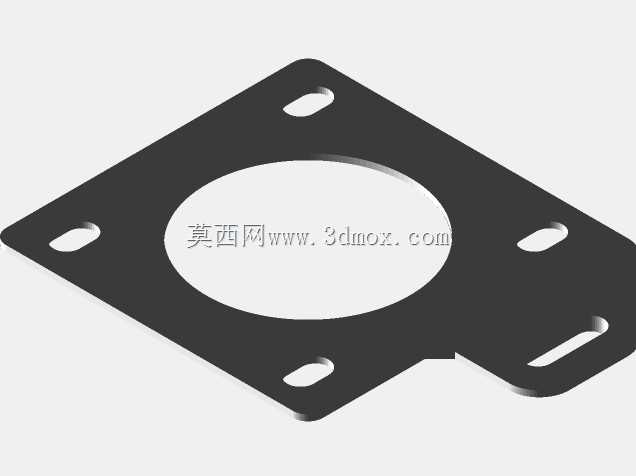

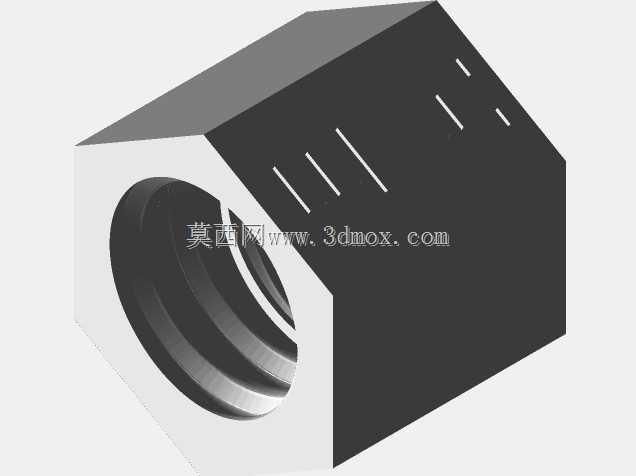

　　保证喉管区域的温度处于合理区间，避免耗材在喉管内提前软化造成的堵头故障；模型散热风扇的出风口角度经过调整，能够对准喷嘴刚挤出的耗材区域，为打印层提供均匀的冷却气流，提升悬垂结构、小细节特征的打印成型质量。安装过程中用到的紧固件均采用标准公制规格，转接板与线轨滑块的连接采用4颗M311mm沉头螺丝，沉头孔的设计能够保证螺丝安装后表面与转接板平面齐平，不会出现凸起干涉其他运动部件的情况；电机支架与转接板的连接采用M38杯头螺丝与配套防松螺母，保证连接刚性的同时避免设备运行振动导致的螺丝松动；拖链的固定端采用多规格尾翼螺栓适配不同尺寸的铝型材安装槽位，能够将喷头组件的电机线、风扇线、加热棒与热敏电阻线束全部收纳进拖链内部，

　　避免线束随喷头往复运动过程中出现缠绕、拉扯断裂的问题，提升设备长期运行的可靠性。喷头散热风扇的支架固定采用M310mm自攻螺丝，安装时不需要额外攻丝，降低改装的操作难度；模型散热风扇通过M38杯头螺丝与螺母固定在专用支架上，风扇位置可以根据实际打印需求进行小范围的角度调整，适配不同打印层高、不同耗材类型的冷却需求。整个组件的外形轮廓经过紧凑化设计，安装后不会超出原有X轴的运动行程边界，不会出现打印过程中碰撞机架两端限位的问题，同时组件的重量经过优化分配，将重量较大的电机部分尽可能靠近线轨滑块的中心位置，减少运动过程中的偏载力矩，降低导轨滑块的不均匀磨损，延长线性导轨的使用寿命。在实际打印应用中，这套直驱组件能够将回抽距离从远端挤出的5-6mm降低到1-2mm，大幅减少回抽动作带来的打印时间损耗，同时回抽精度的提升能够有效减少打印件表面的拉丝、疙瘩缺陷，提升打印件的表面质量；对于柔性耗材的打印速度可以从远端挤出的20-30mm/s提升到50-60mm/s，大幅提升柔性耗材的打印效率，同时不会出现耗材弯折堵料的问题。组件的所有安装配合面都经过公差匹配设计，转接板与线轨滑块的配合平面平面度控制在0.1mm以内，保证安装后挤出机喷嘴与打印平台的垂直度不会出现偏差，避免出现打印件第一层附着力不均、层纹倾斜的问题。
