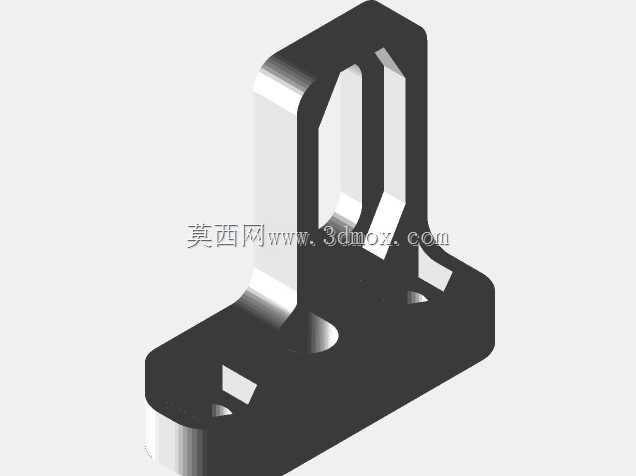

Ender3系列3D打印机近程挤出升级支架

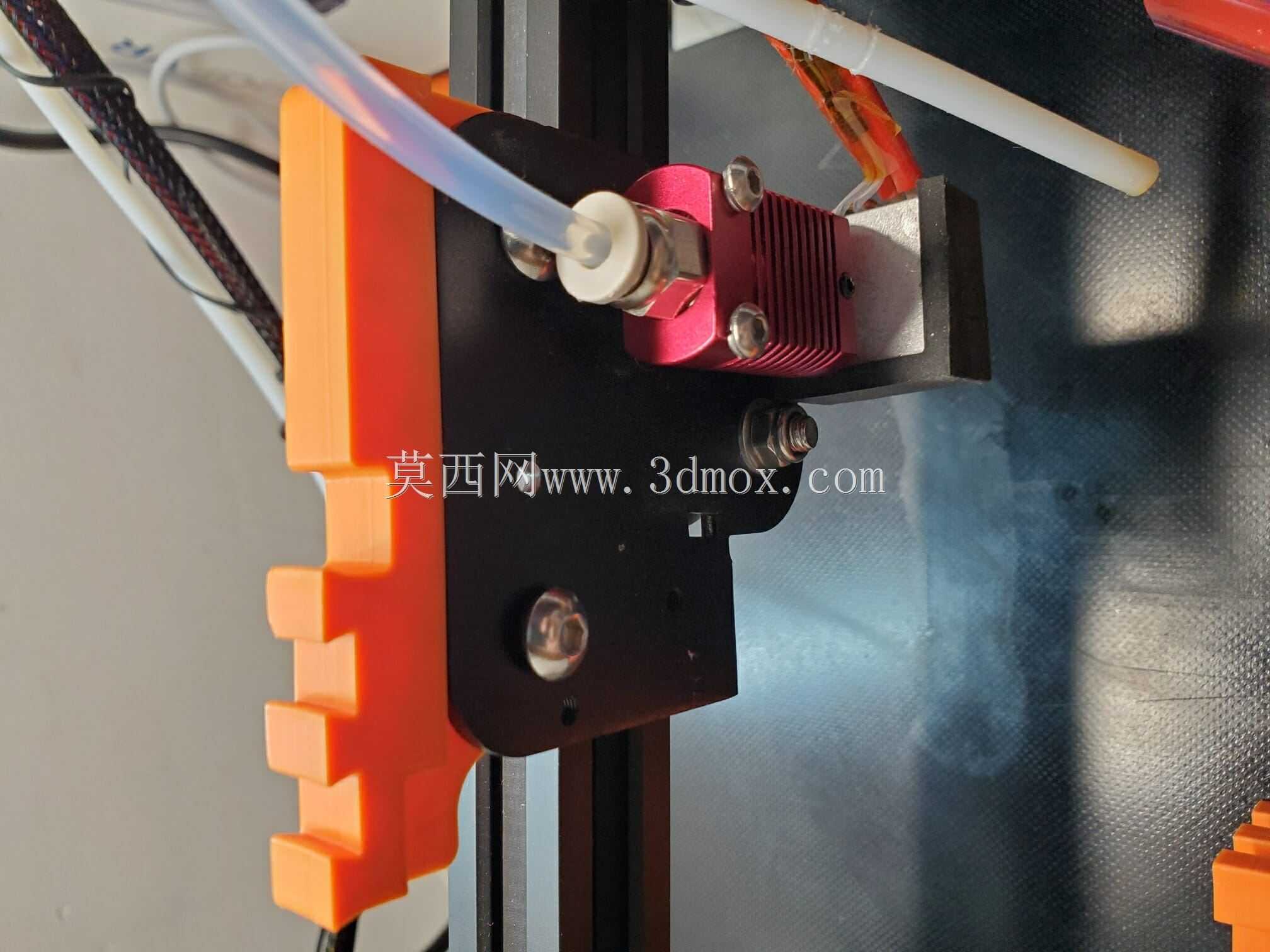

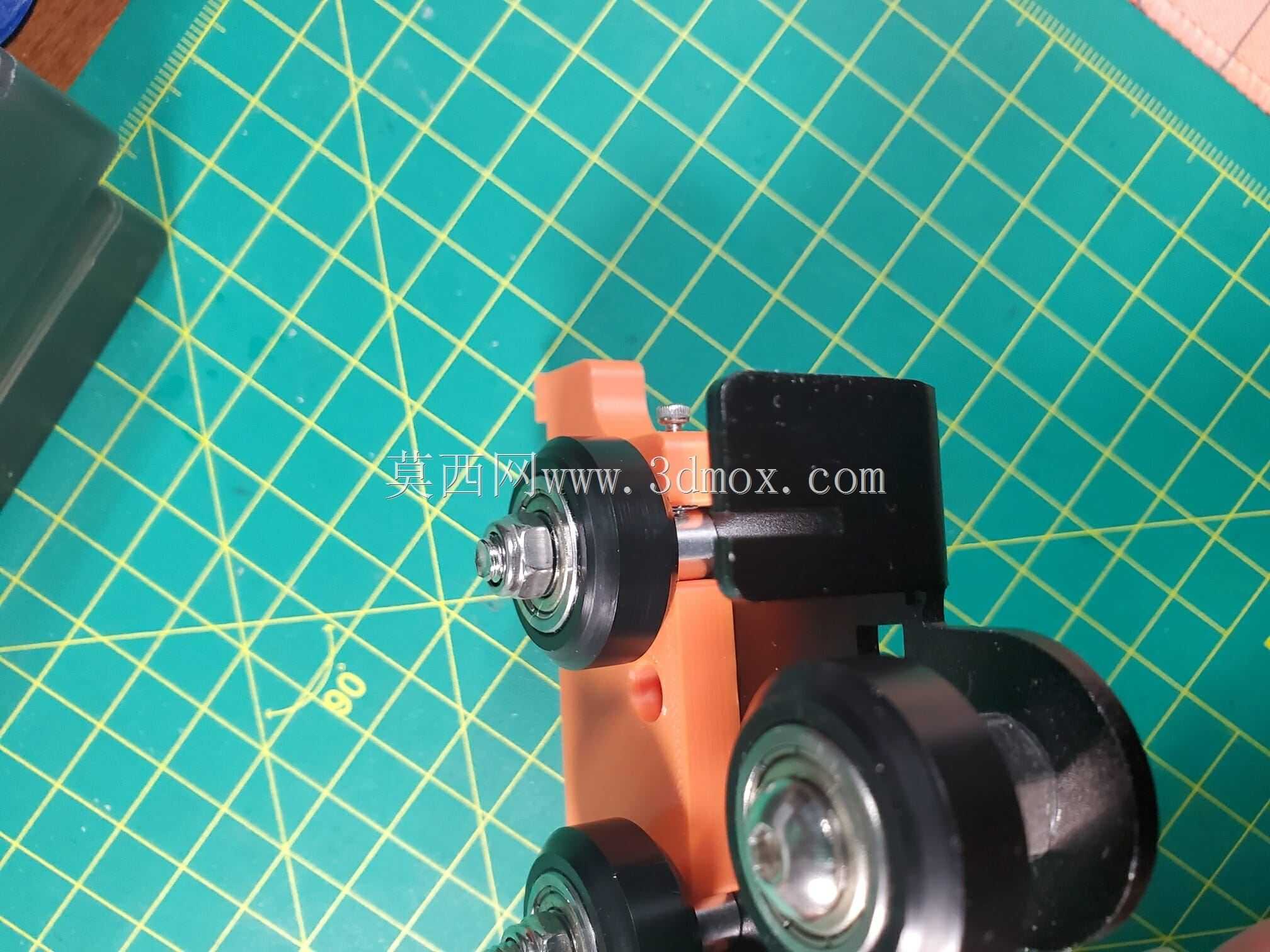

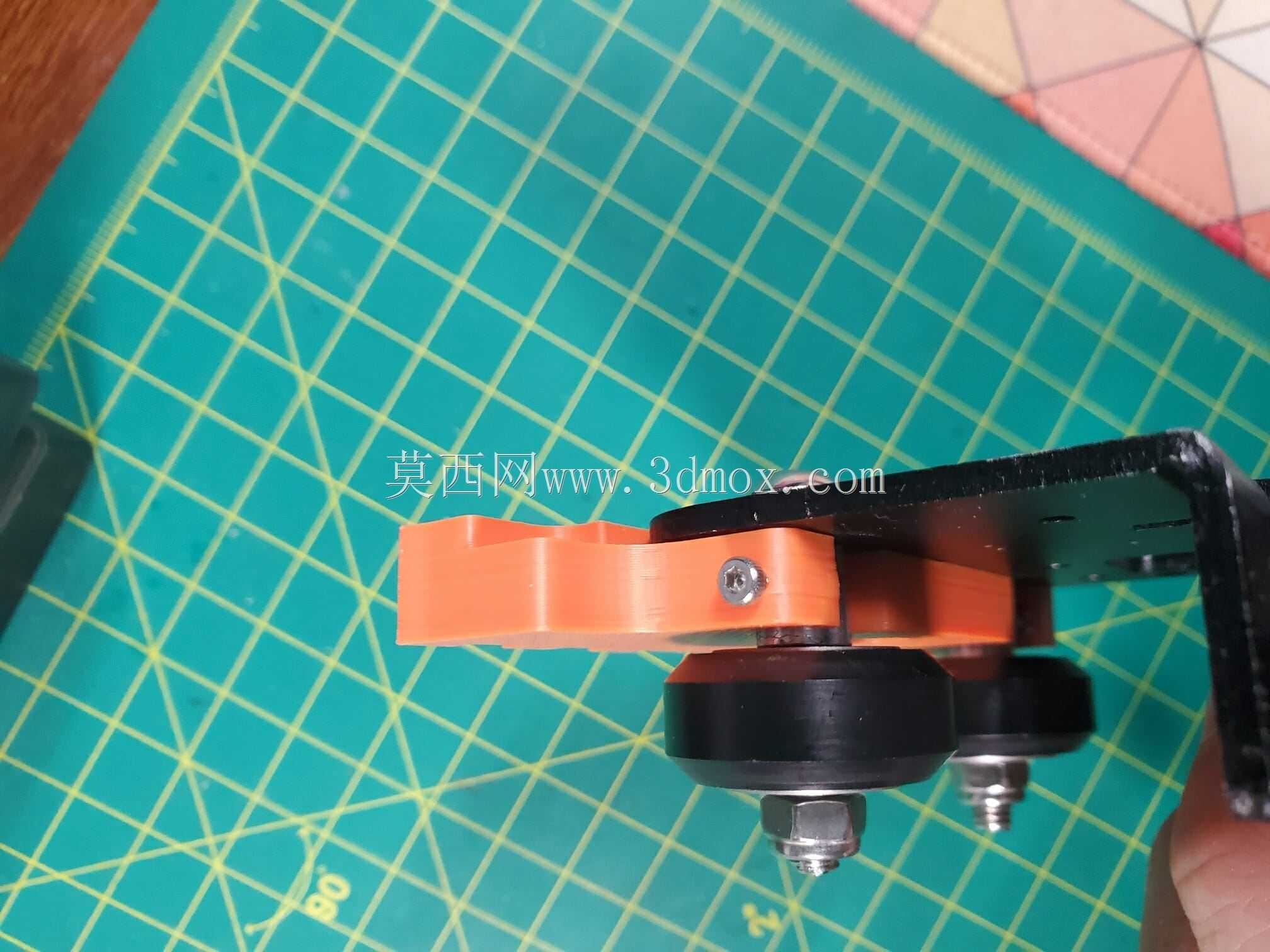

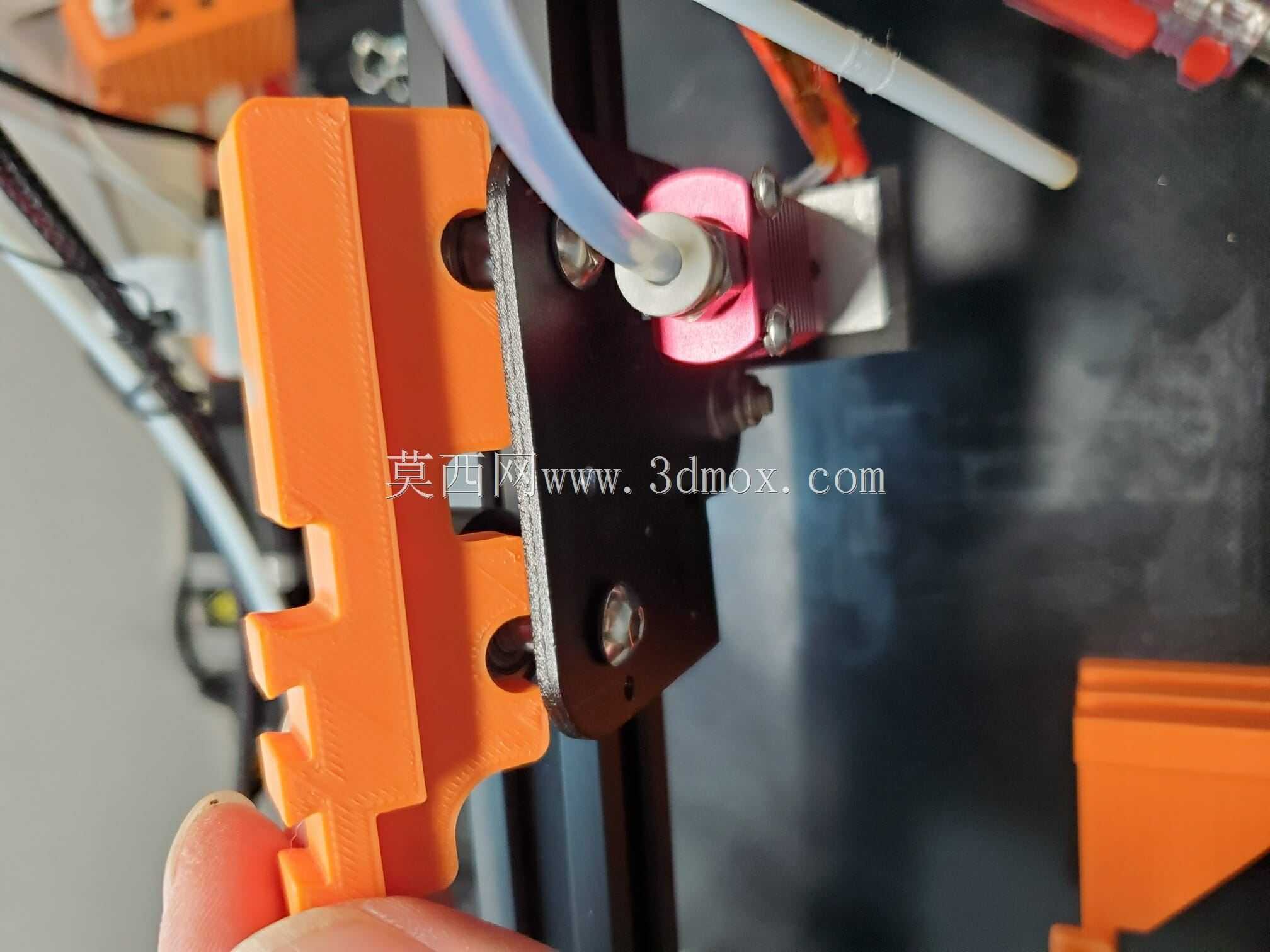

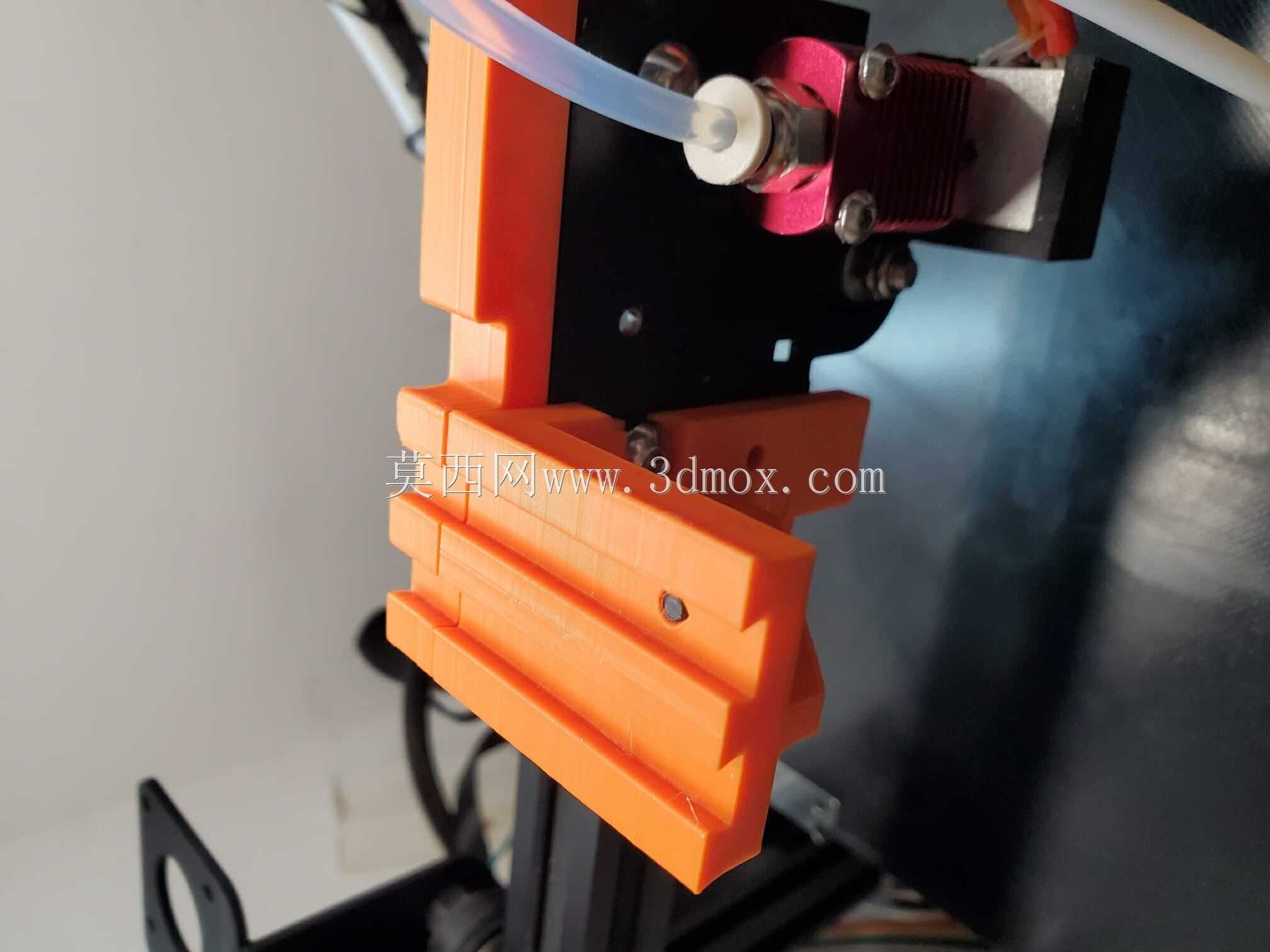

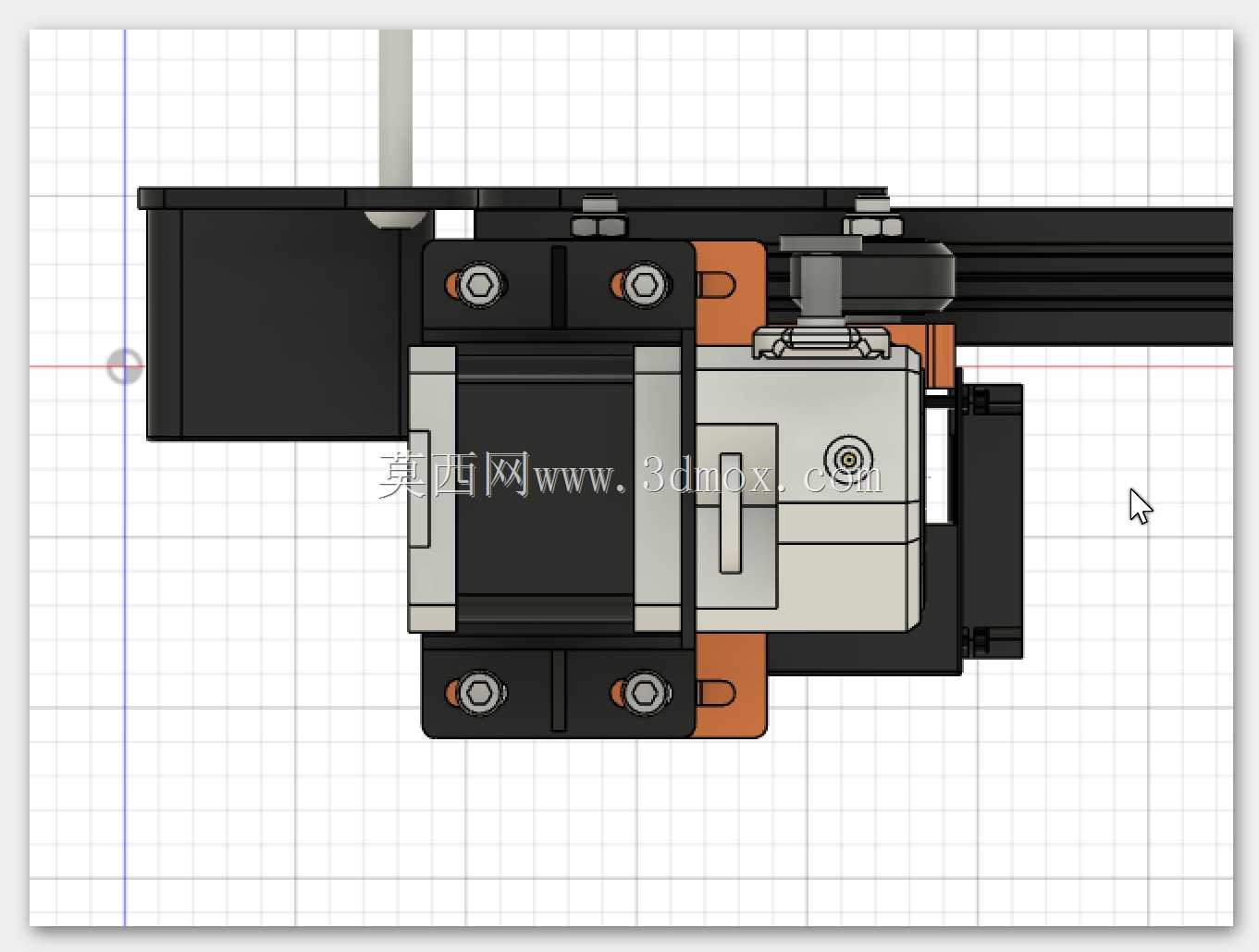

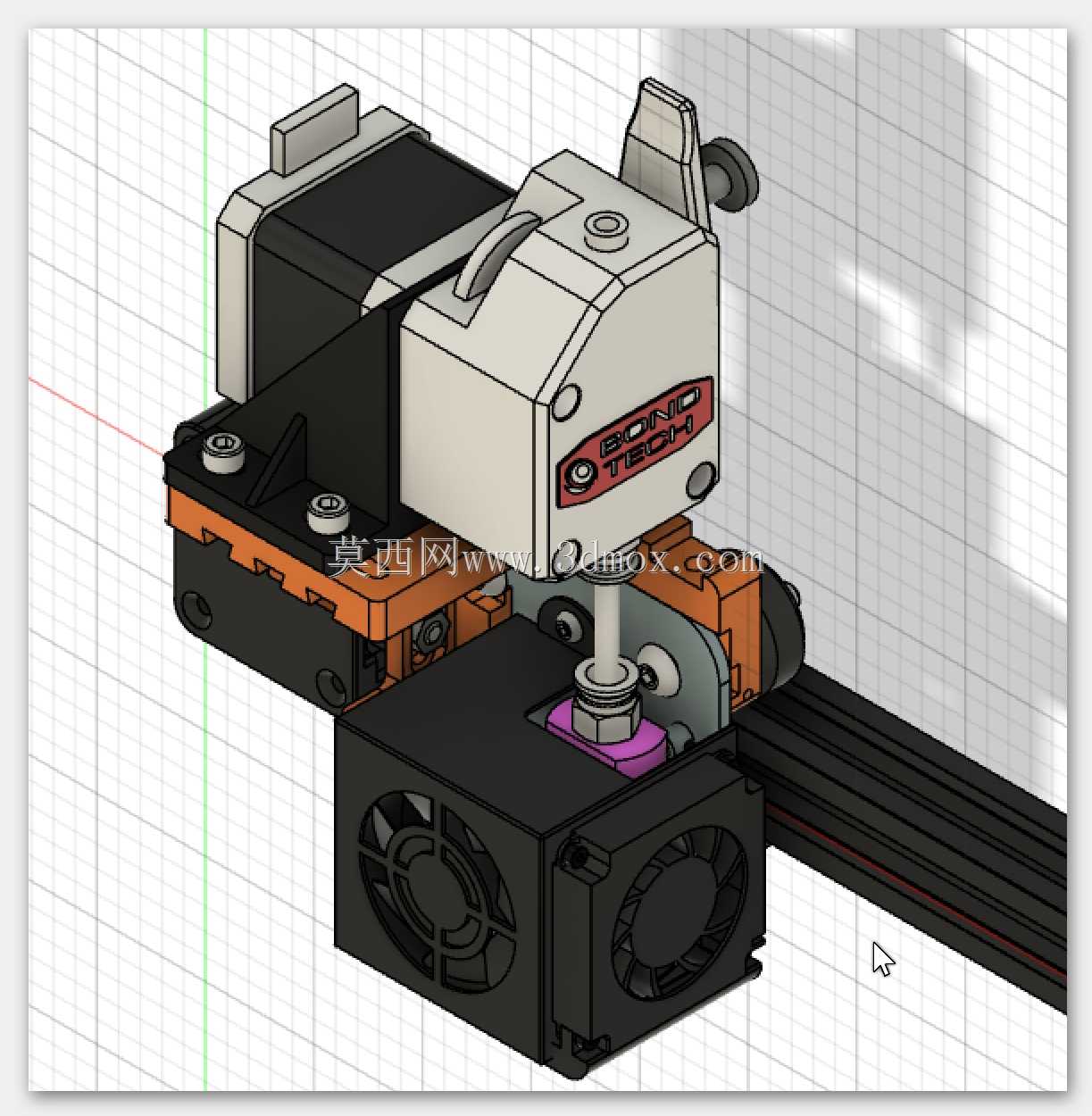

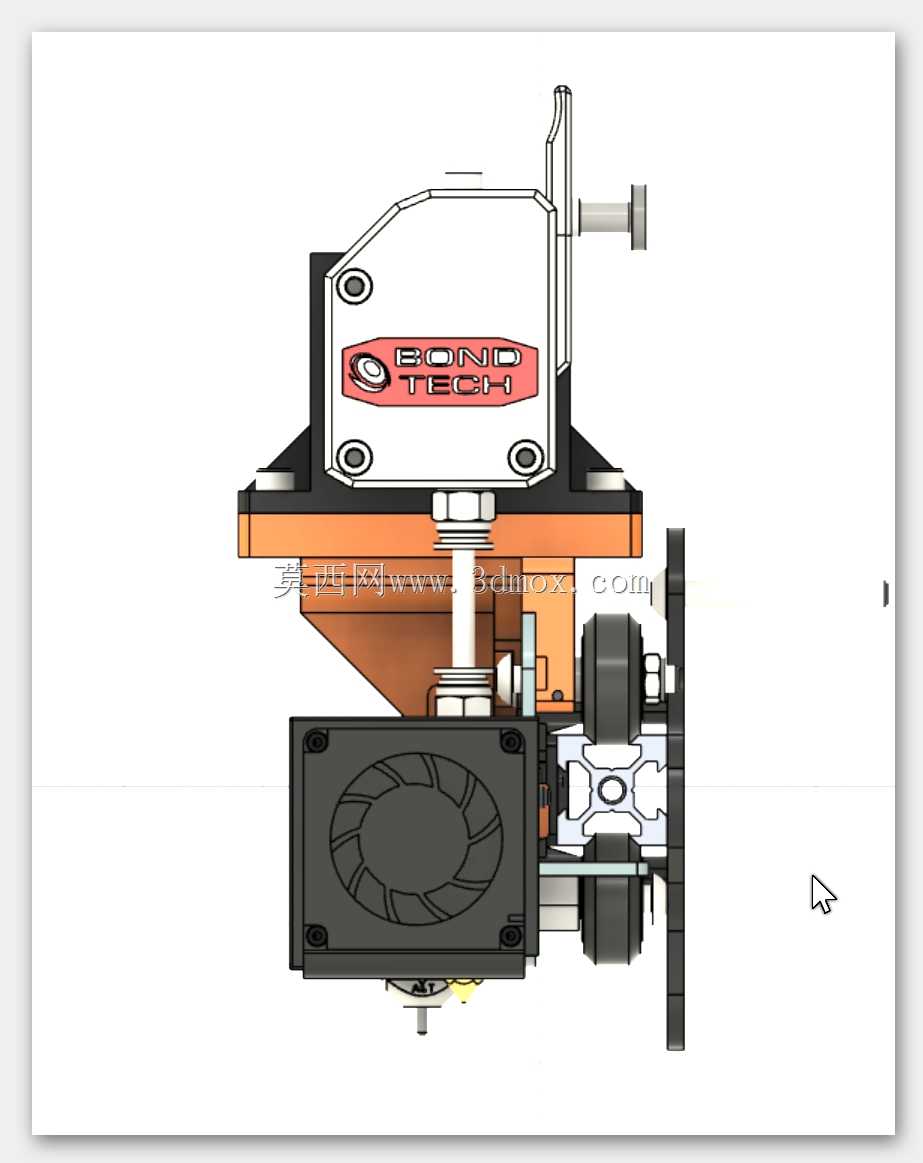

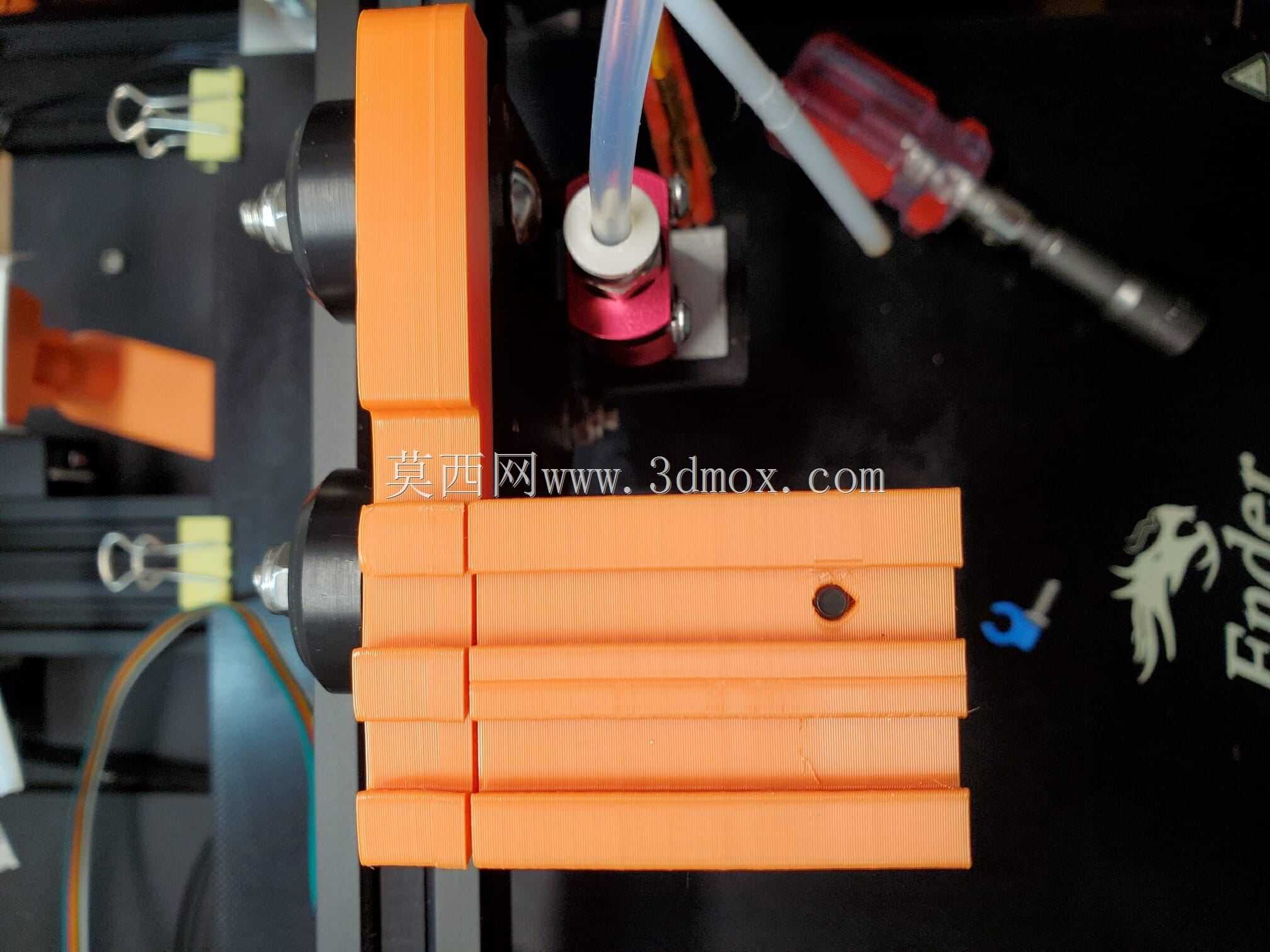

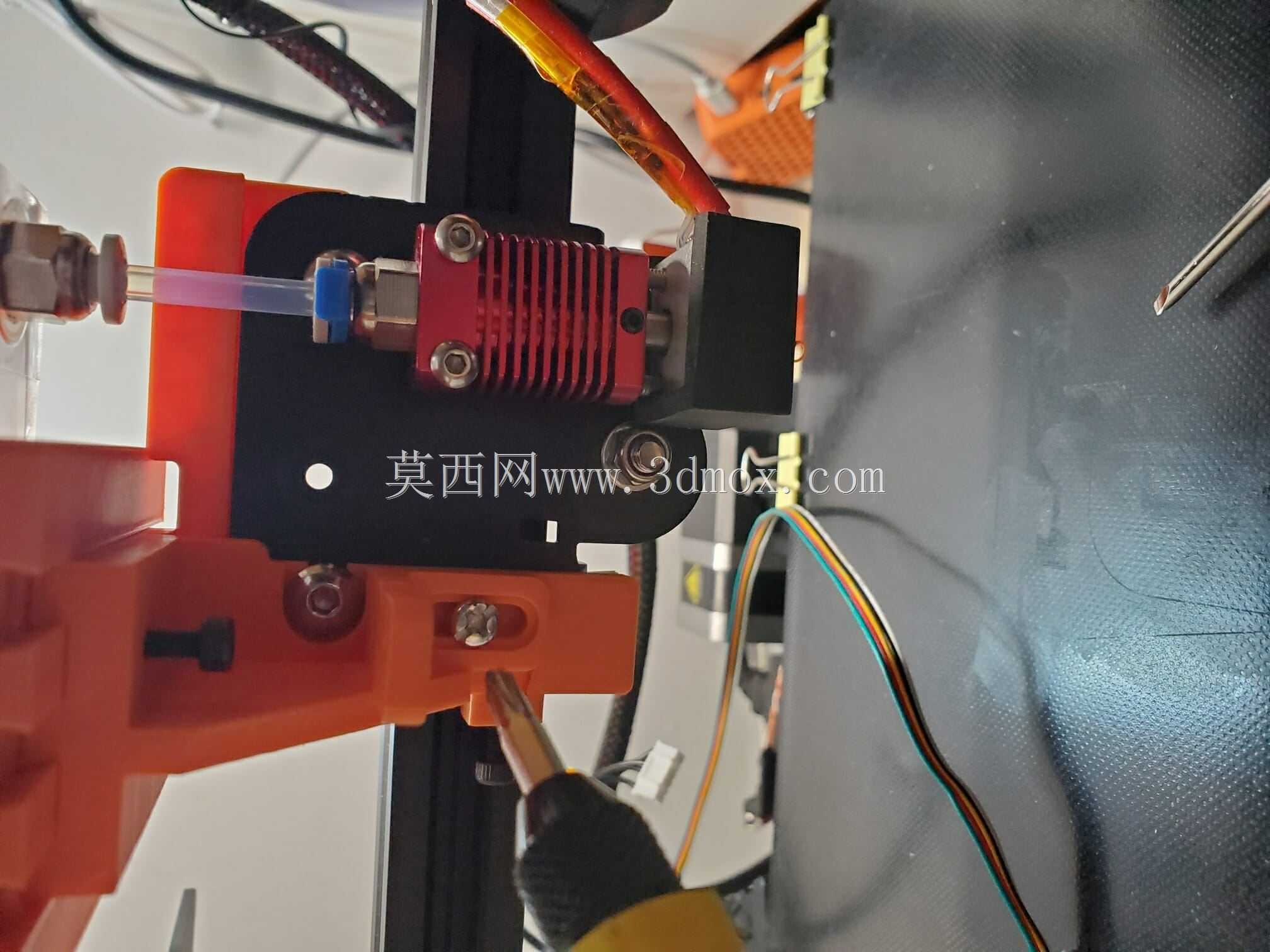

　　在桌面级FDM 3D打印的实际生产与DIY改装场景中，原厂远程挤出结构常存在送料响应滞后、柔性耗材挤出阻力大、回抽精度不足等问题，这款适配Ender3全系列机型的近程挤出升级支架，正是针对上述痛点开发的结构改装件，核心作用是将挤出机整体移位至热端运动组件旁，实现短路径直驱送料，从结构层面优化挤出传动链路。从实际安装边界来看，该支架完全适配Ender3 V2等主流机型的X轴滑台安装位，安装过程无需对打印机原有框架进行破坏性拆卸，仅需拧松原有X轴滑台的两颗固定螺丝即可完成对位预装，大幅降低改装的操作门槛，也避免了非专业改装过程中对原有设备精度的破坏。设计阶段优先考虑了打印制造的可行性，整体结构尽可能减少悬空支撑结构，

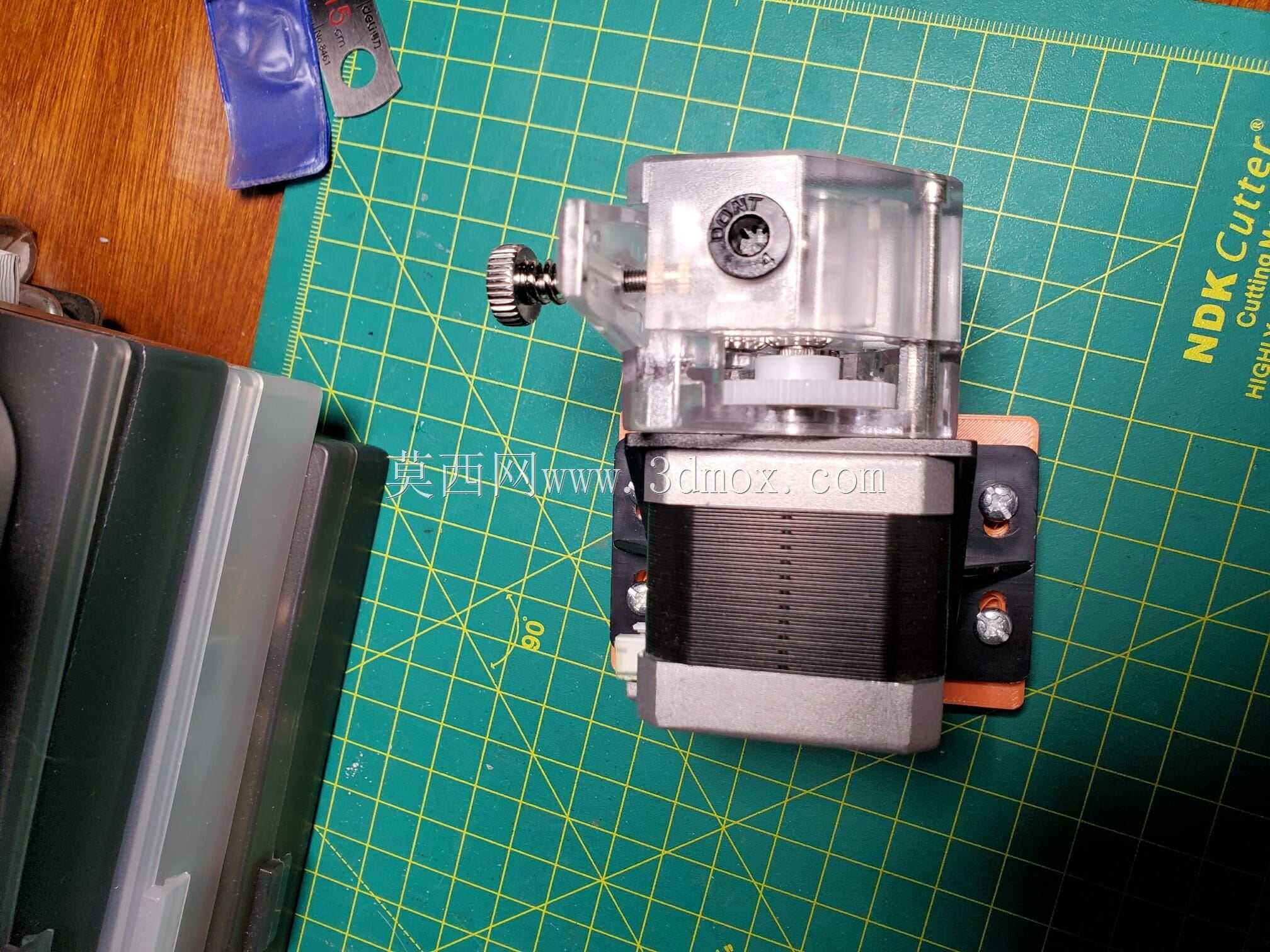

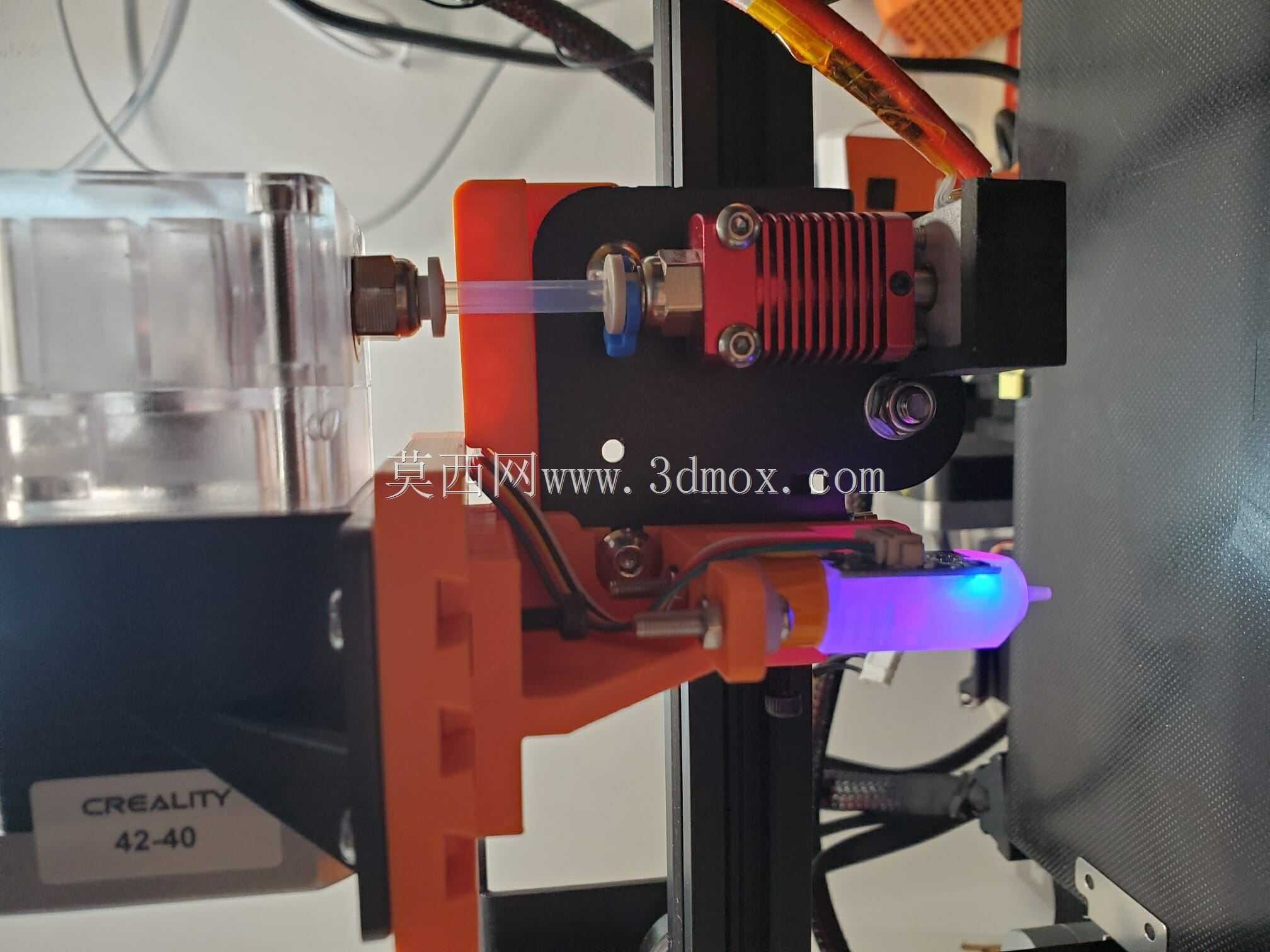

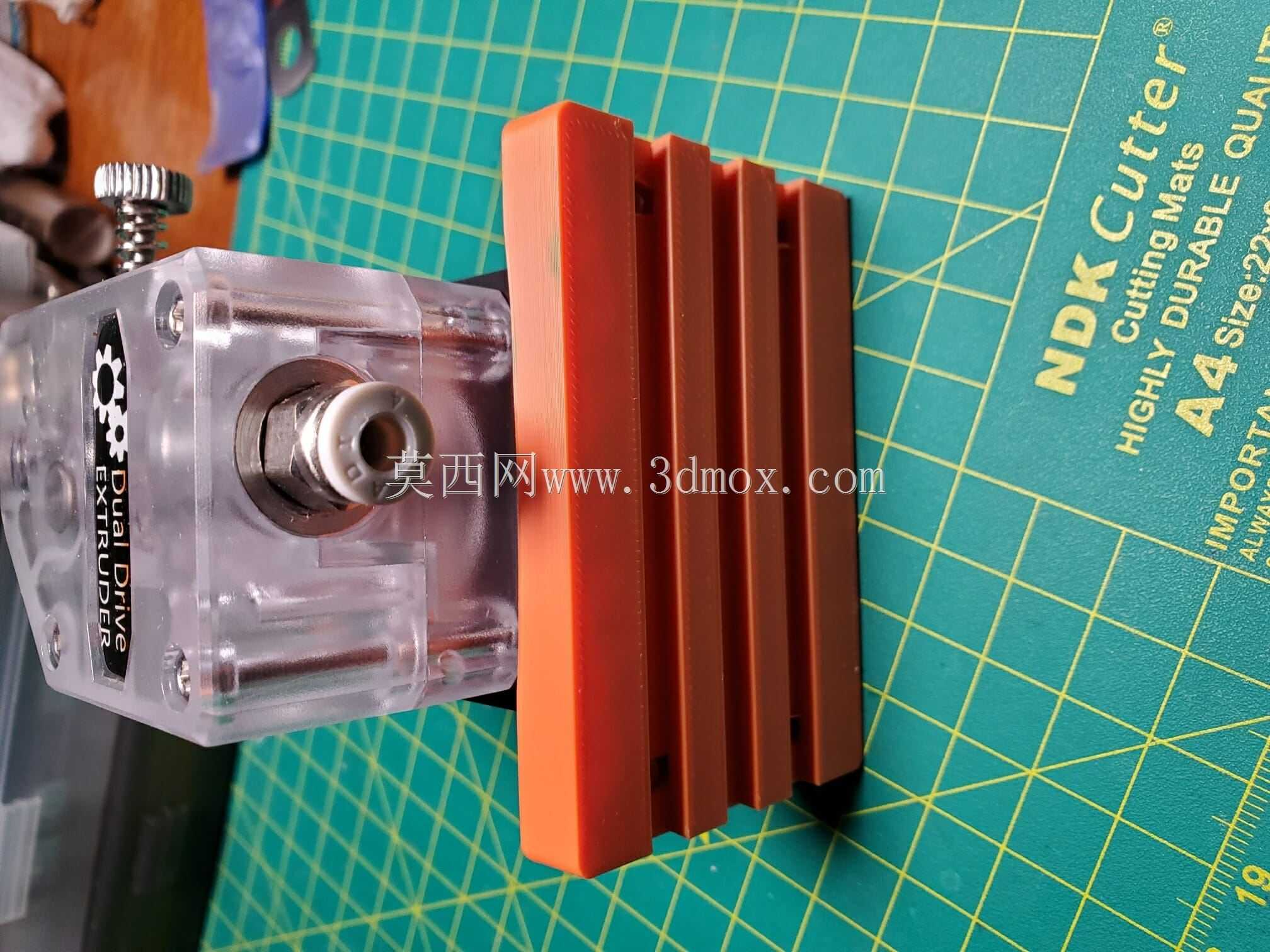

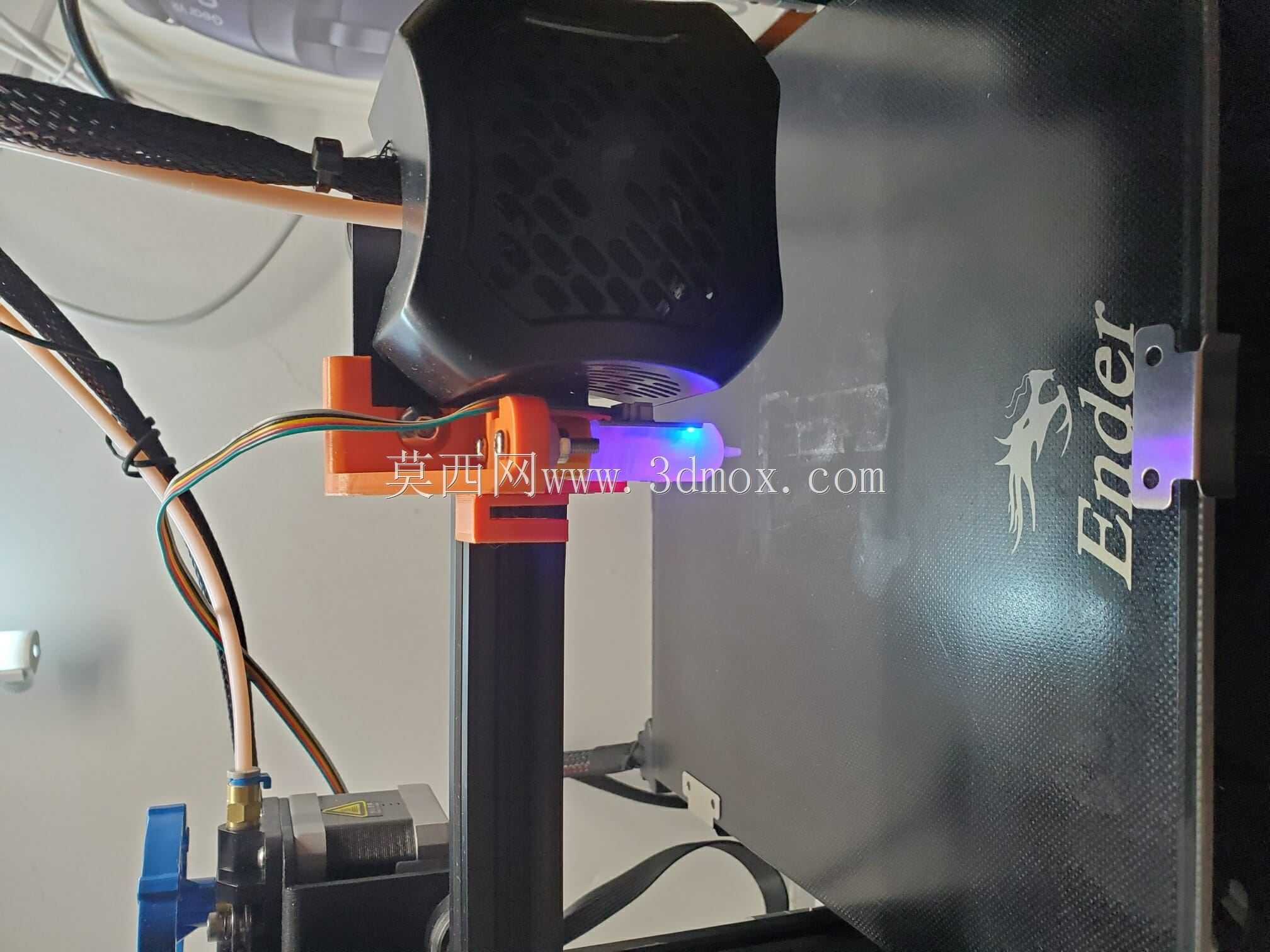

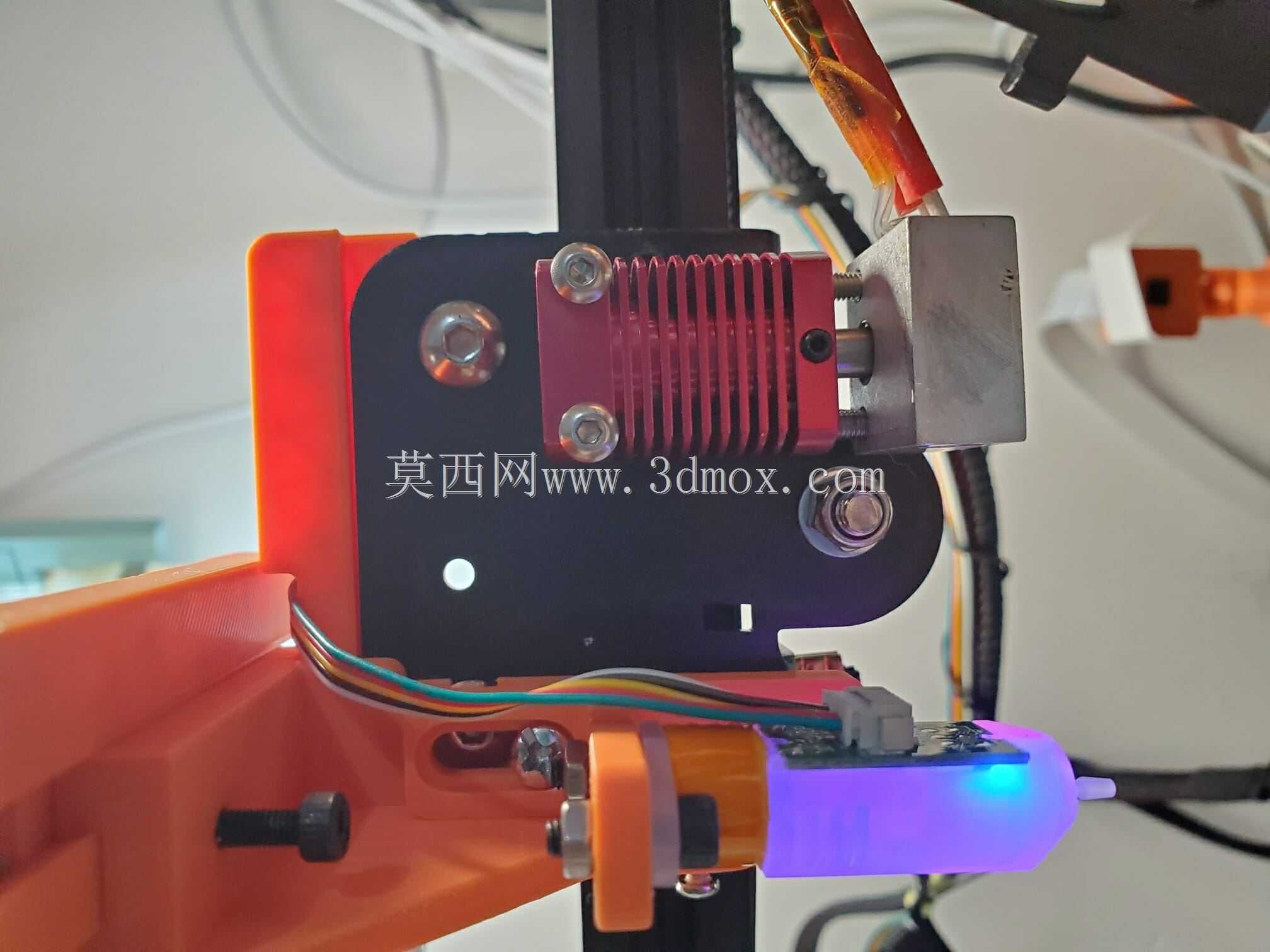

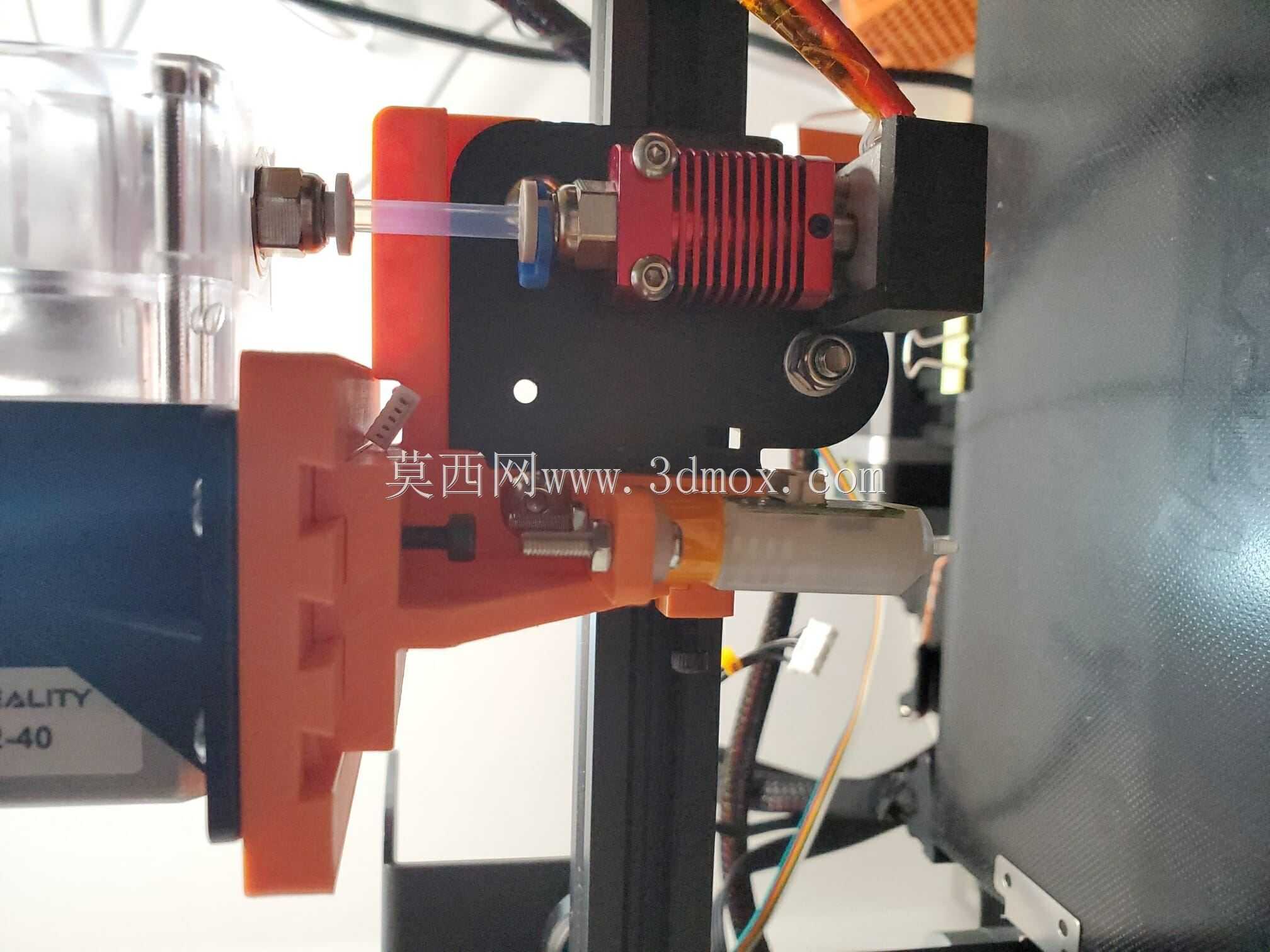

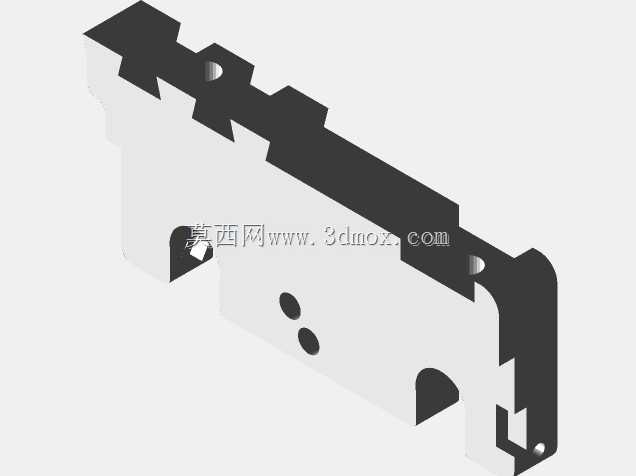

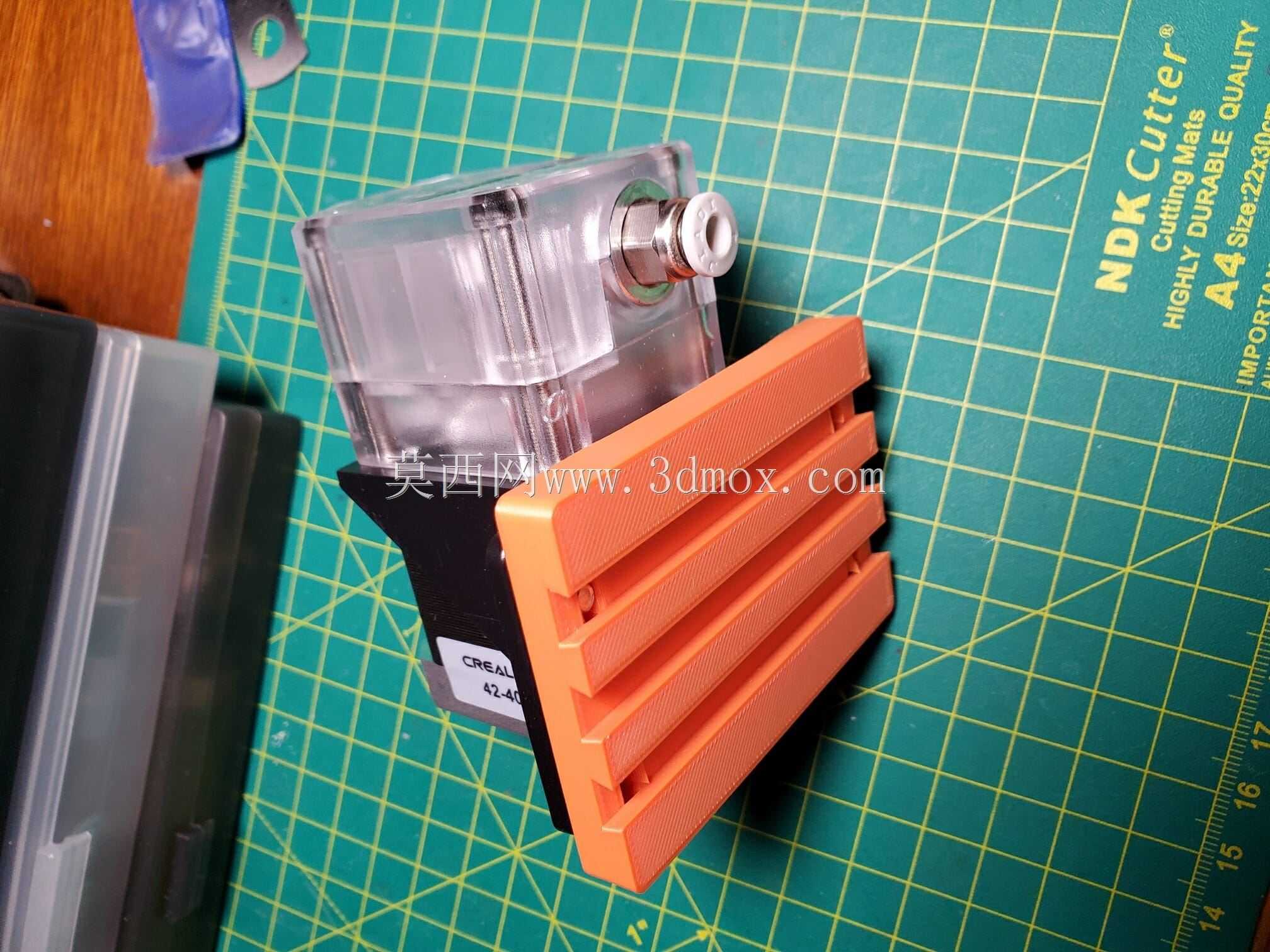

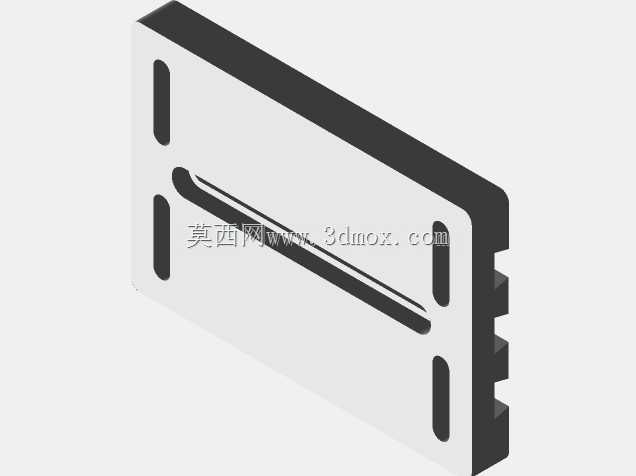

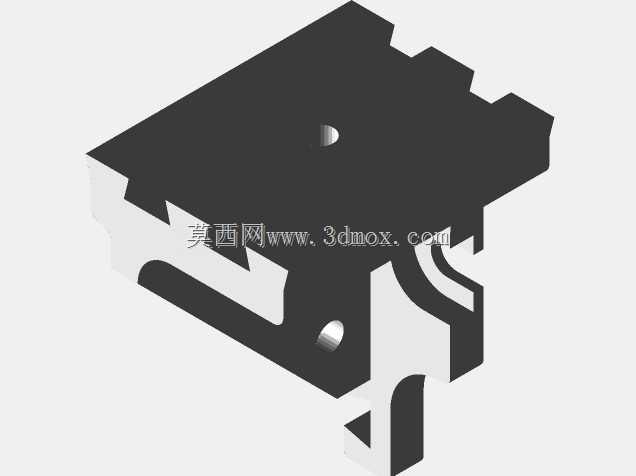

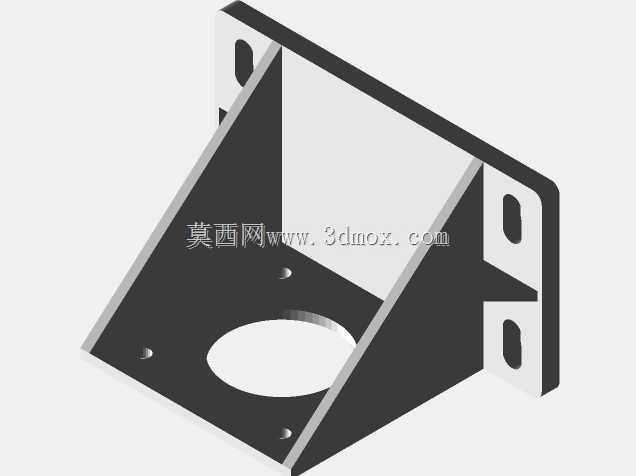

　　降低打印过程中的失败概率，同时通过结构优化减少不必要的材料冗余，在保证结构刚性的前提下控制打印件的整体重量，避免增加X轴运动组件的负载，防止长期使用后出现X轴皮带拉伸、运动精度下降的问题。硬件适配层面，支架预留了多组标准安装孔位，可兼容市售绝大多数主流近程挤出机组件，无需额外打孔攻丝即可完成装配；硬件选型上尽可能复用原厂标配的螺丝螺母等紧固件，降低改装的物料成本，其中轴支架部位可选配2个M2X10螺丝与配套螺母完成固定，平台安装位适配4个M4X6螺丝、2个M3X6螺丝与M3X6铜螺母预埋件，同时预留了BLtouch自动调平传感器的安装位，仅需1个M4X8螺丝与配套螺母即可完成调平传感器的固定，轴限位调节部位预留1个M3螺丝的调节位，

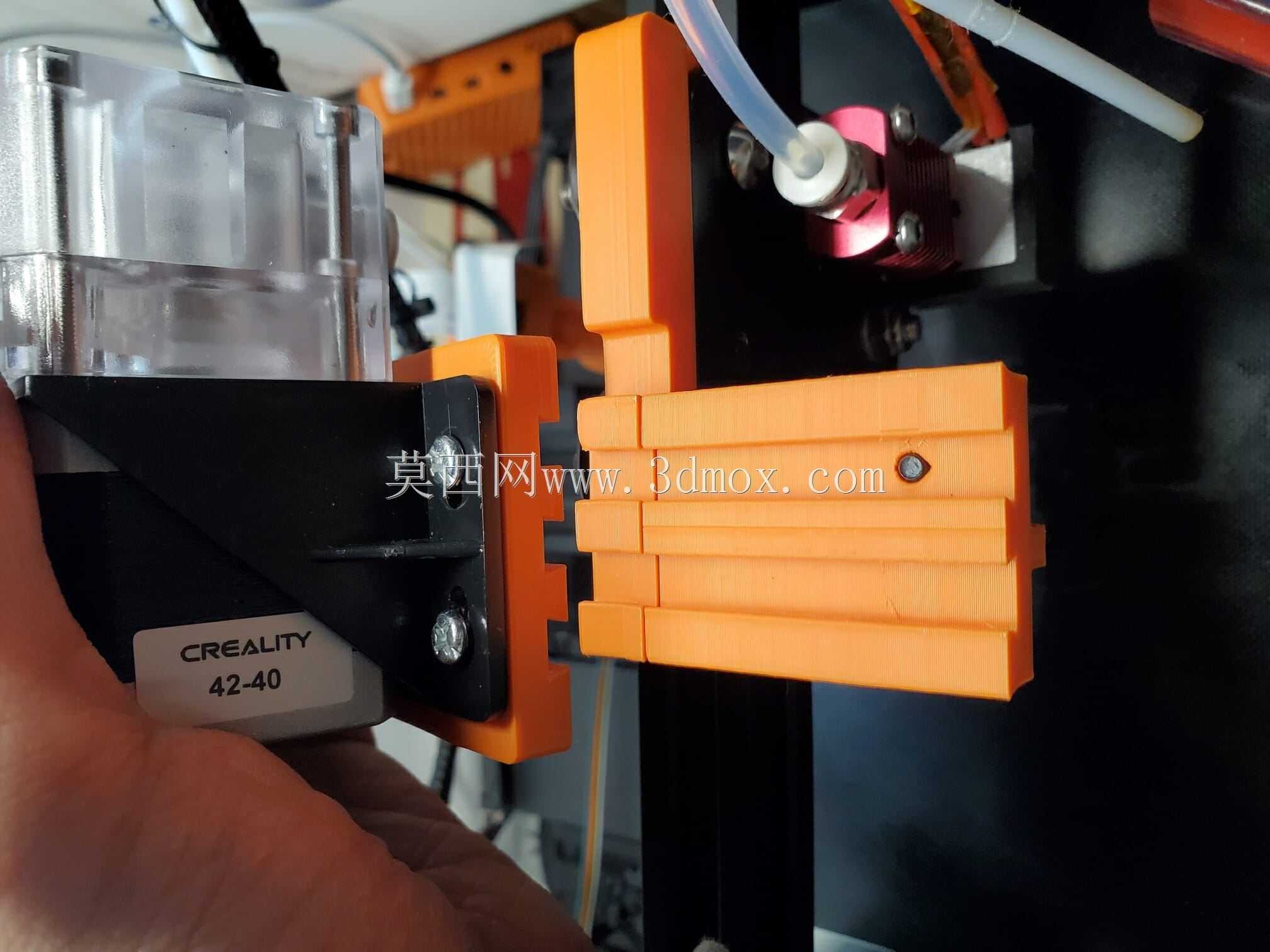

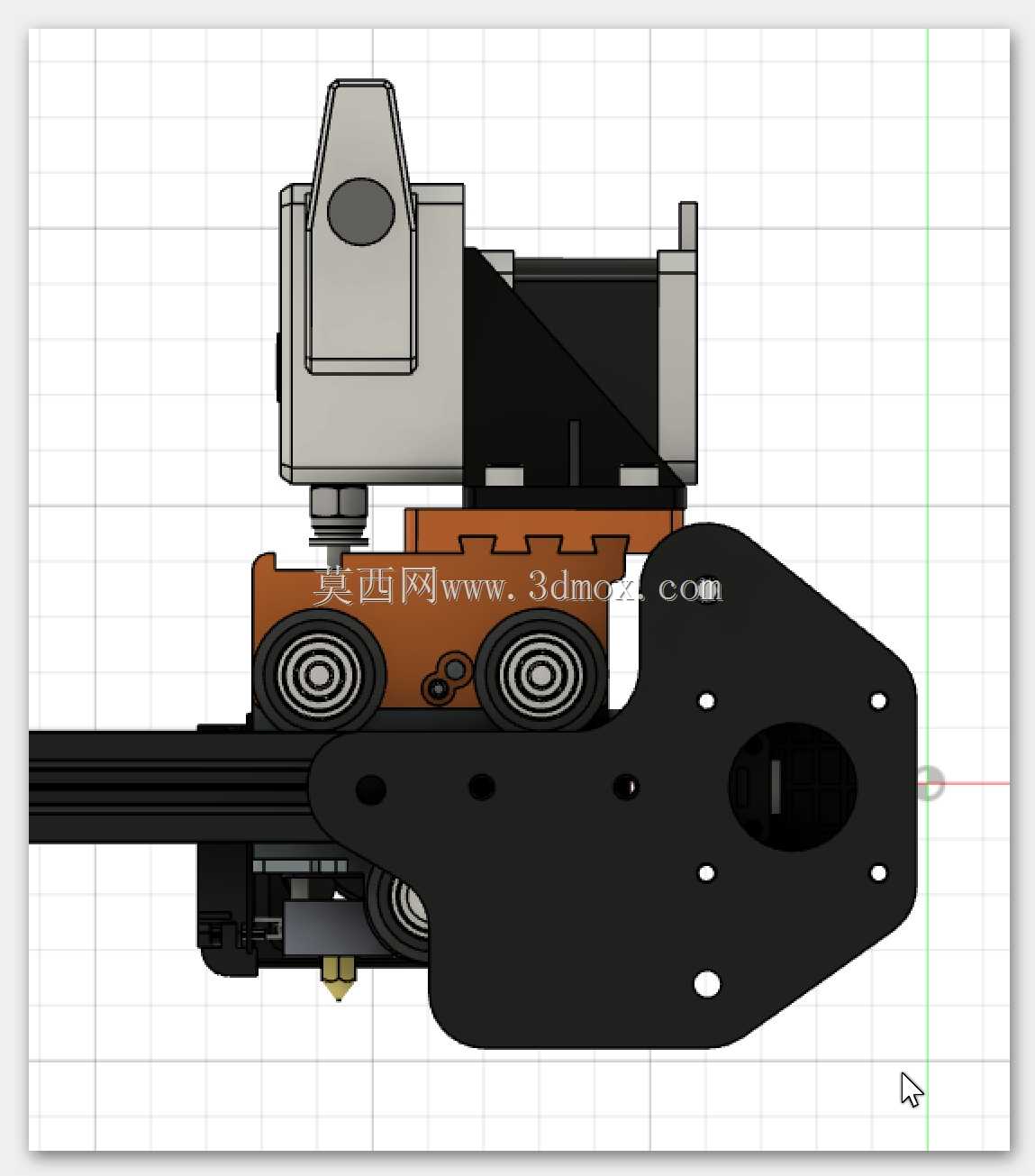

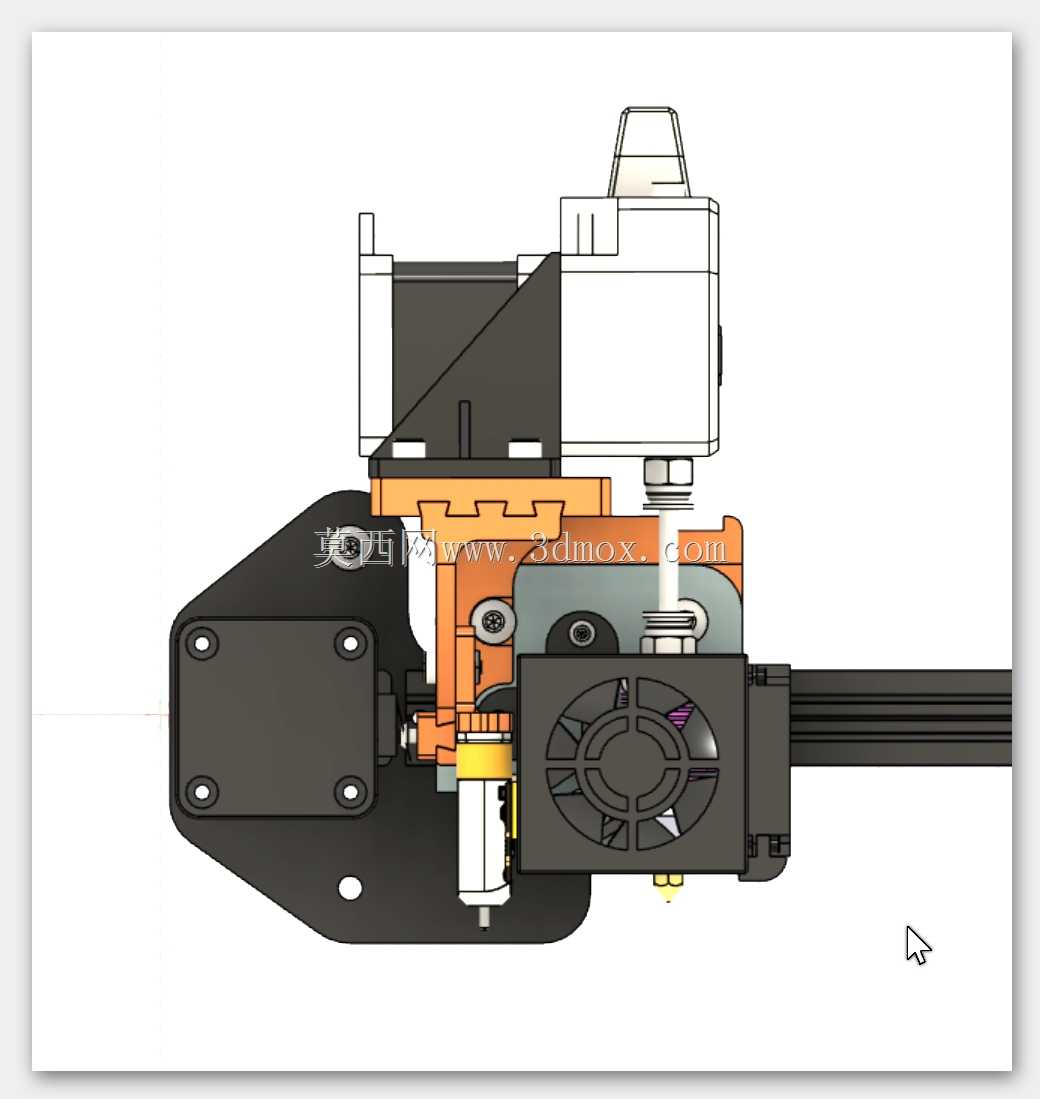

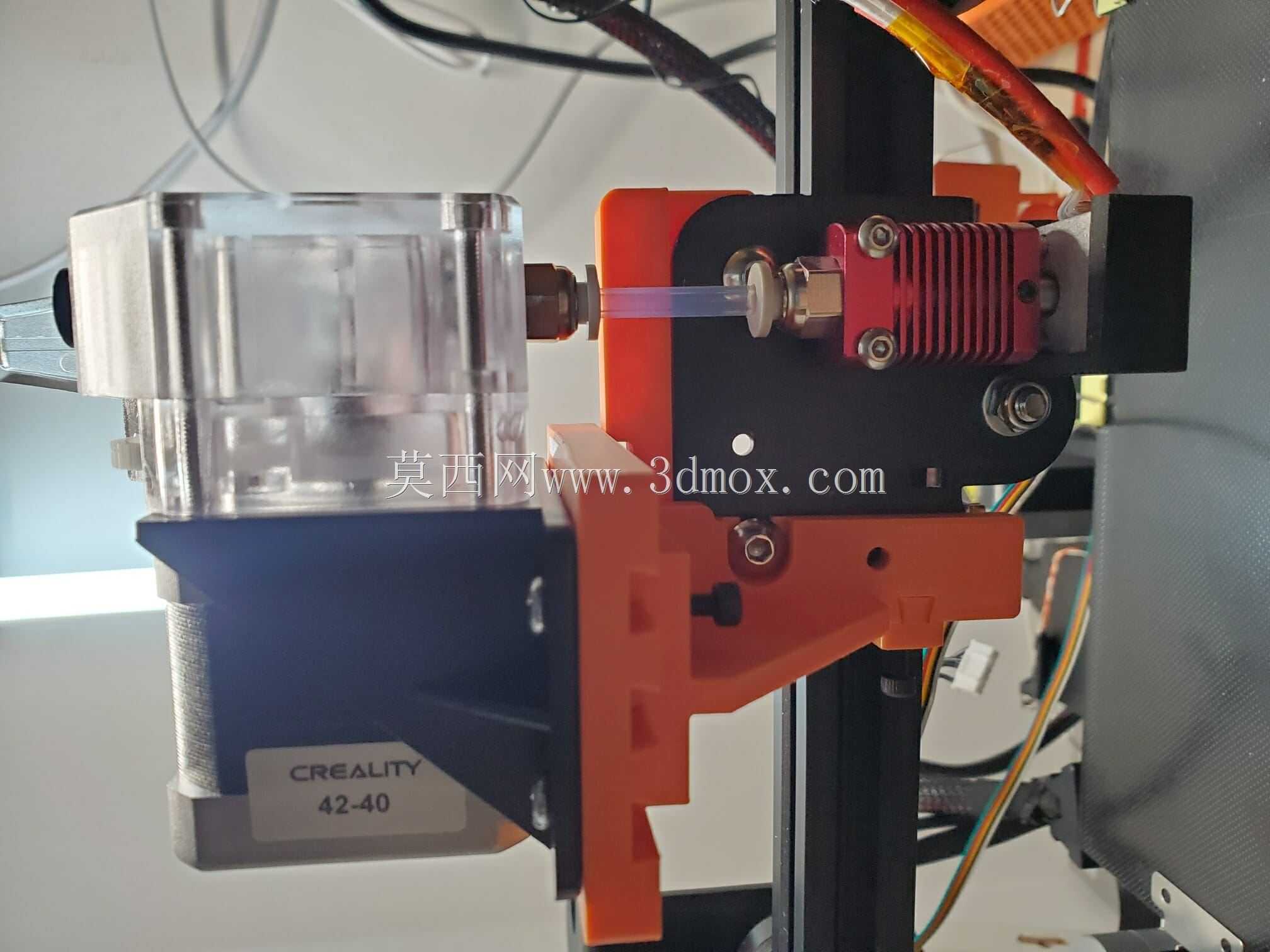

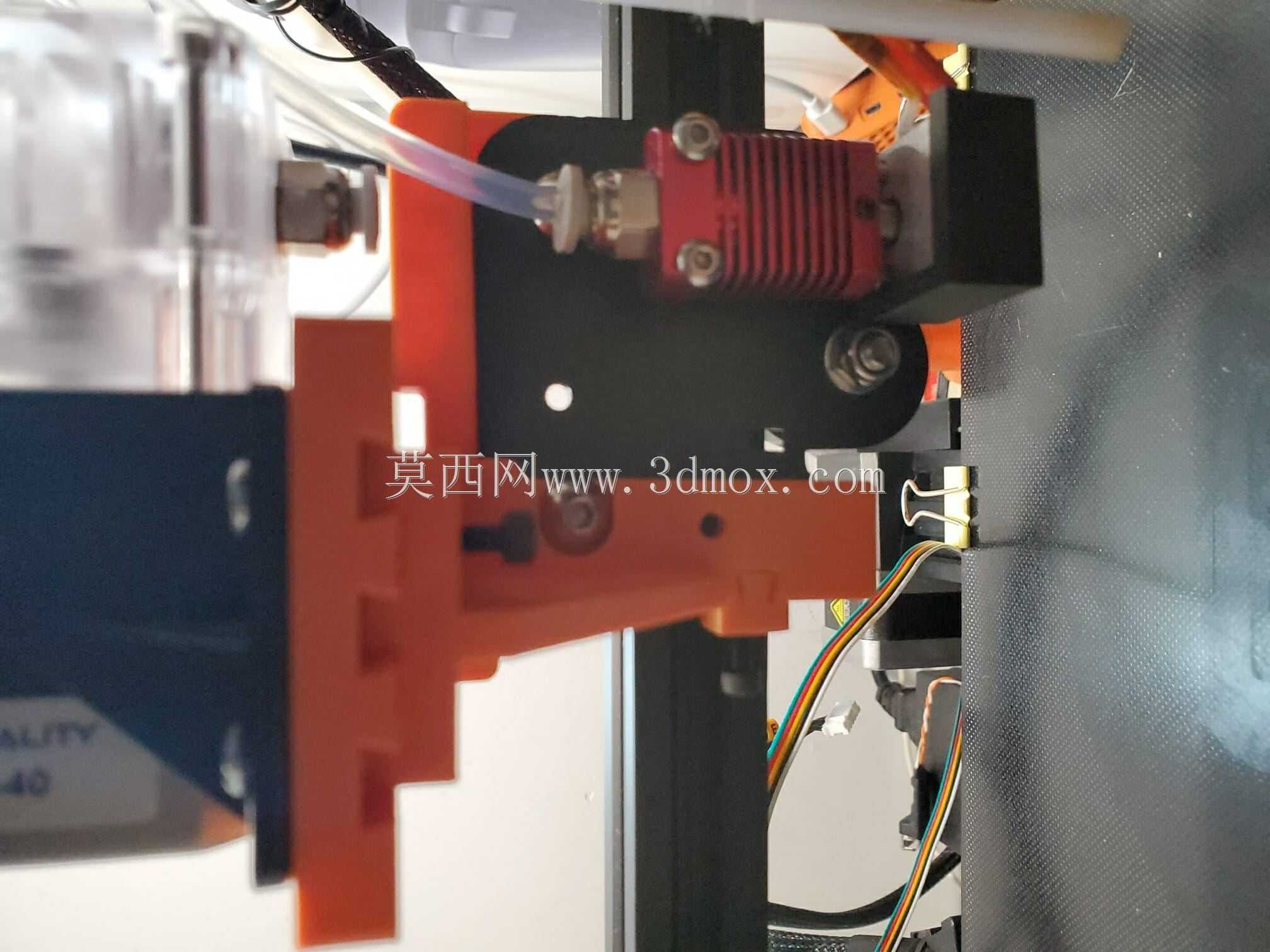

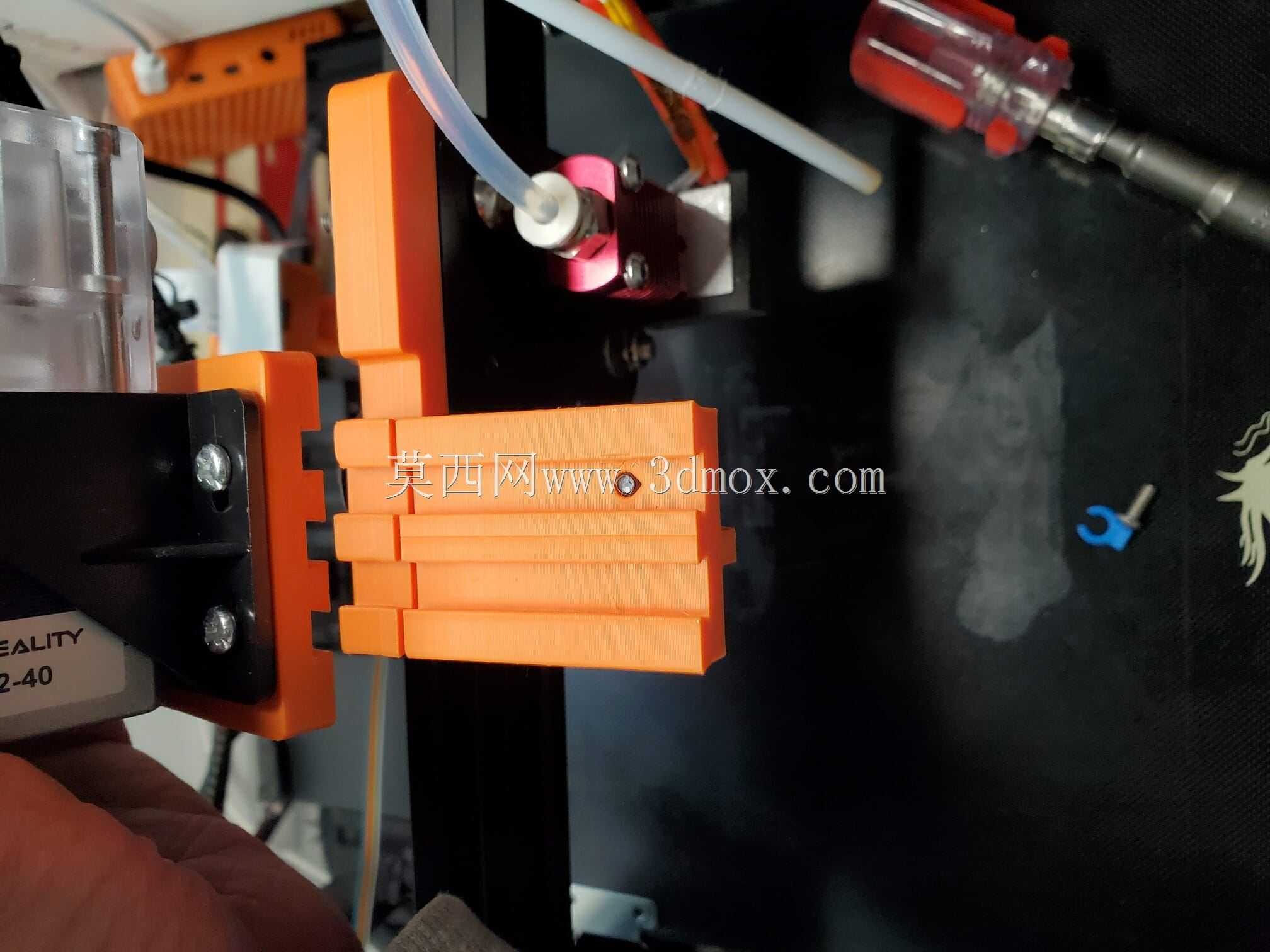

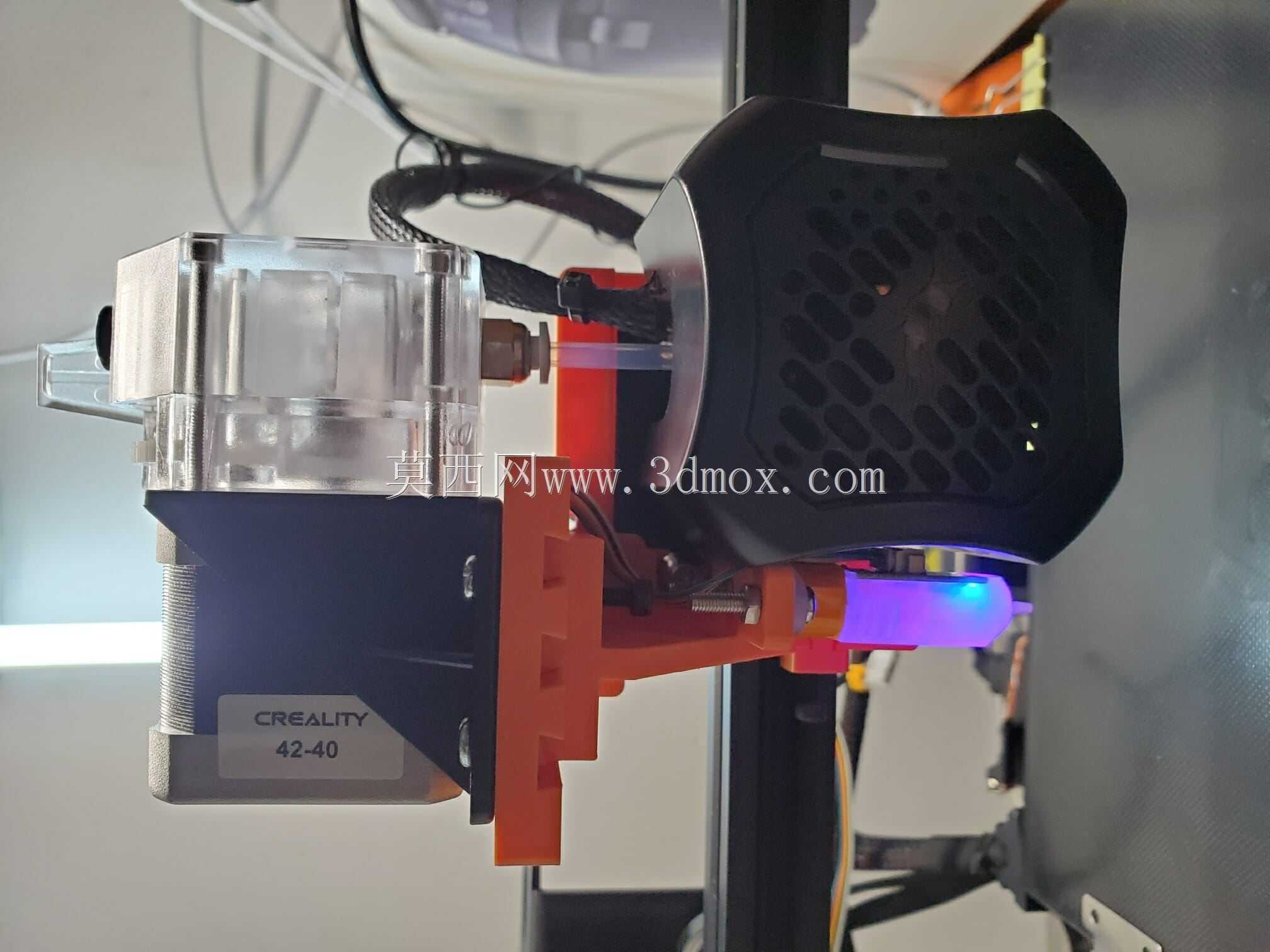

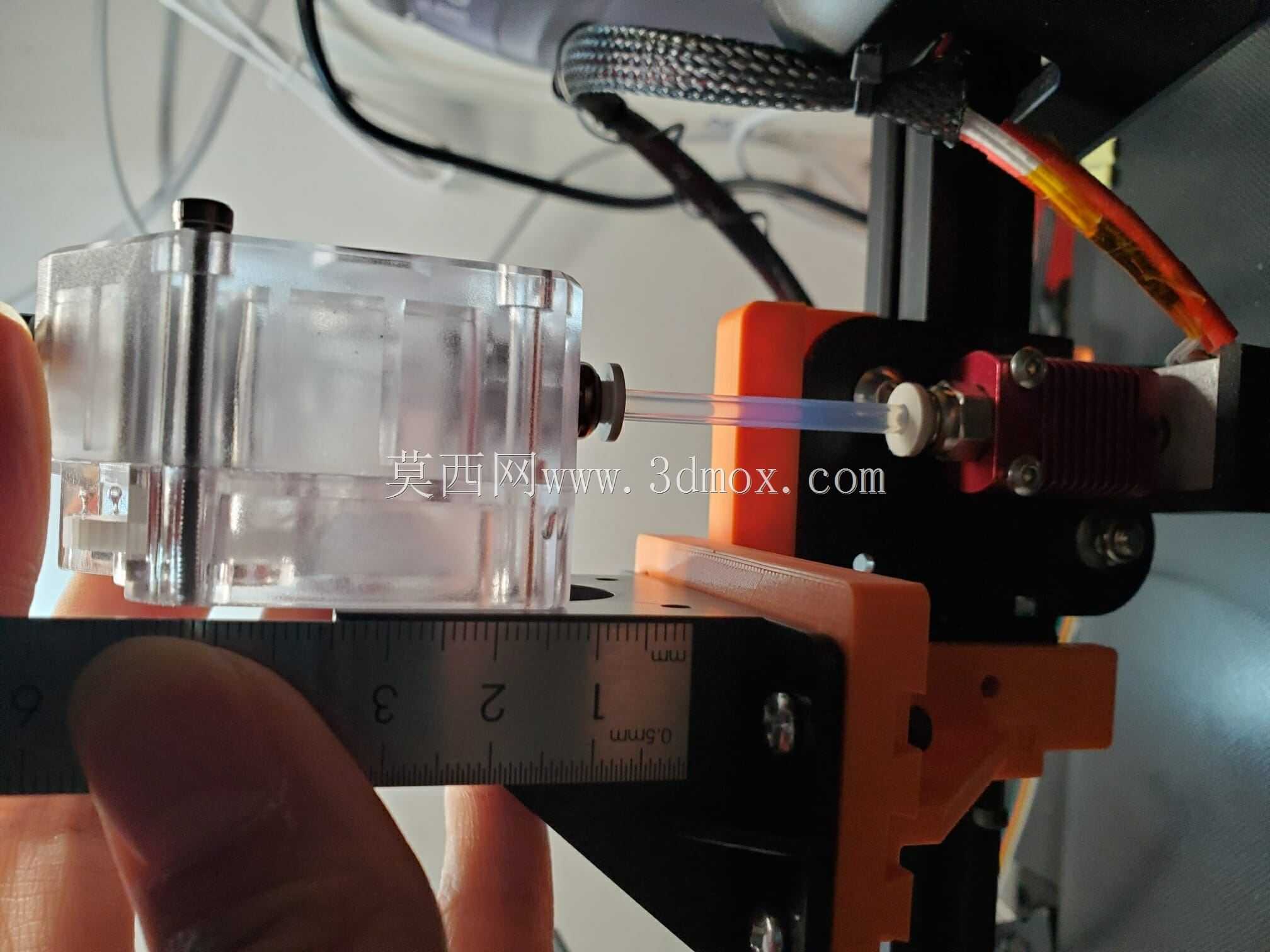

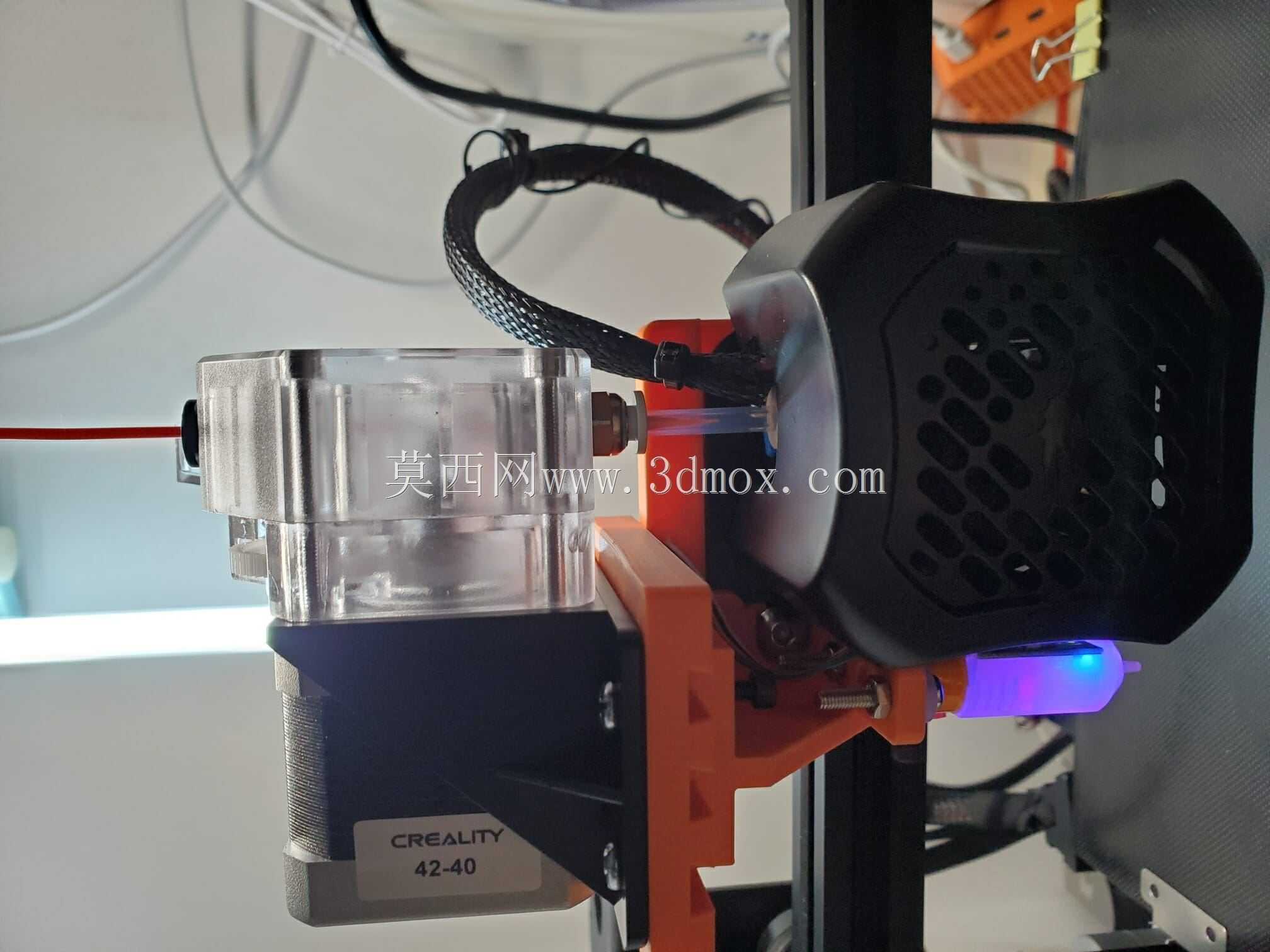

　　可根据实际装配公差微调限位触发位置，保证挤出机与热端的同轴度精度。从结构功能来看，支架将挤出机电机、送料齿轮组件与热端进料口的距离压缩至最短，送料路径无大角度弯折，在打印TPU等柔性耗材时，可避免耗材在送料管内出现弯折堵料的问题，同时大幅缩短回抽动作的响应距离，减少打印过程中的拉丝、漏料缺陷，提升打印成品的表面质量；直驱结构的送料力传递更直接，可精准控制耗材的挤出量，在打印大流量填充、高速打印场景下，能有效避免挤出不足、层间结合力差的问题。实际装配过程中，支架的安装孔位与原有X轴滑台的定位基准完全重合，装配后不会改变原有热端的打印零点位置，无需重新大规模调平、校准打印尺寸，仅需完成挤出机的E步校准即可正常投入使用；

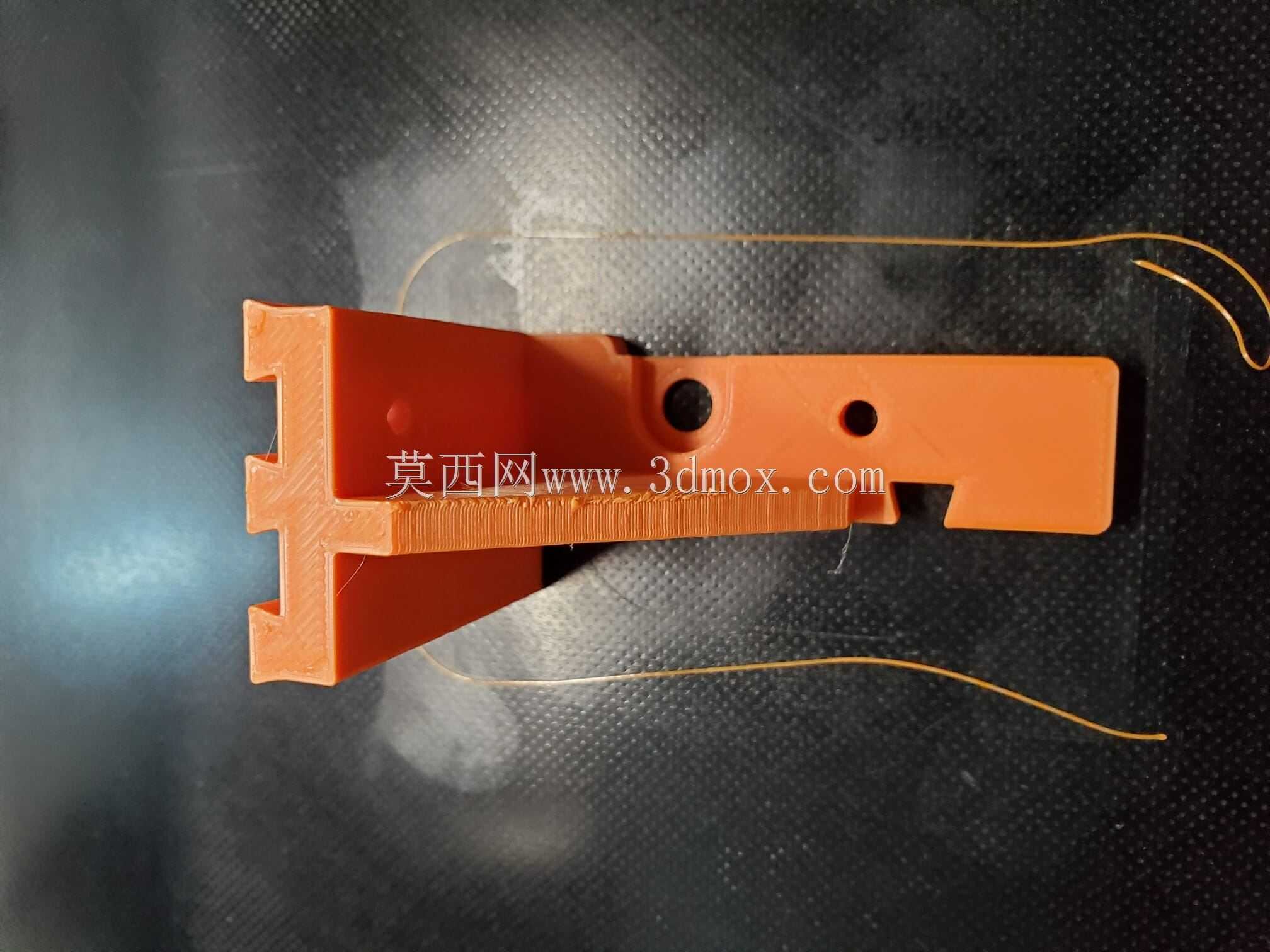

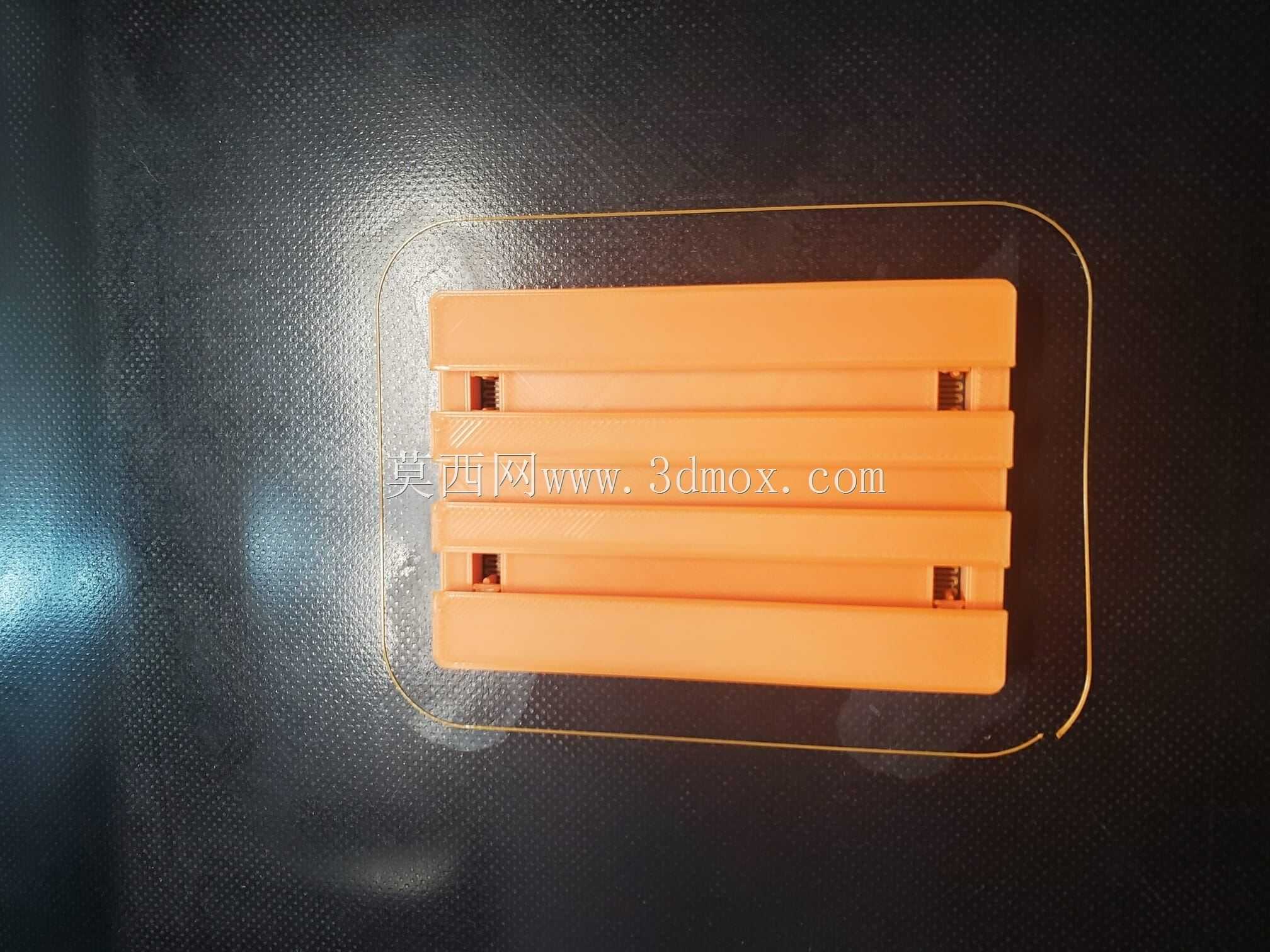

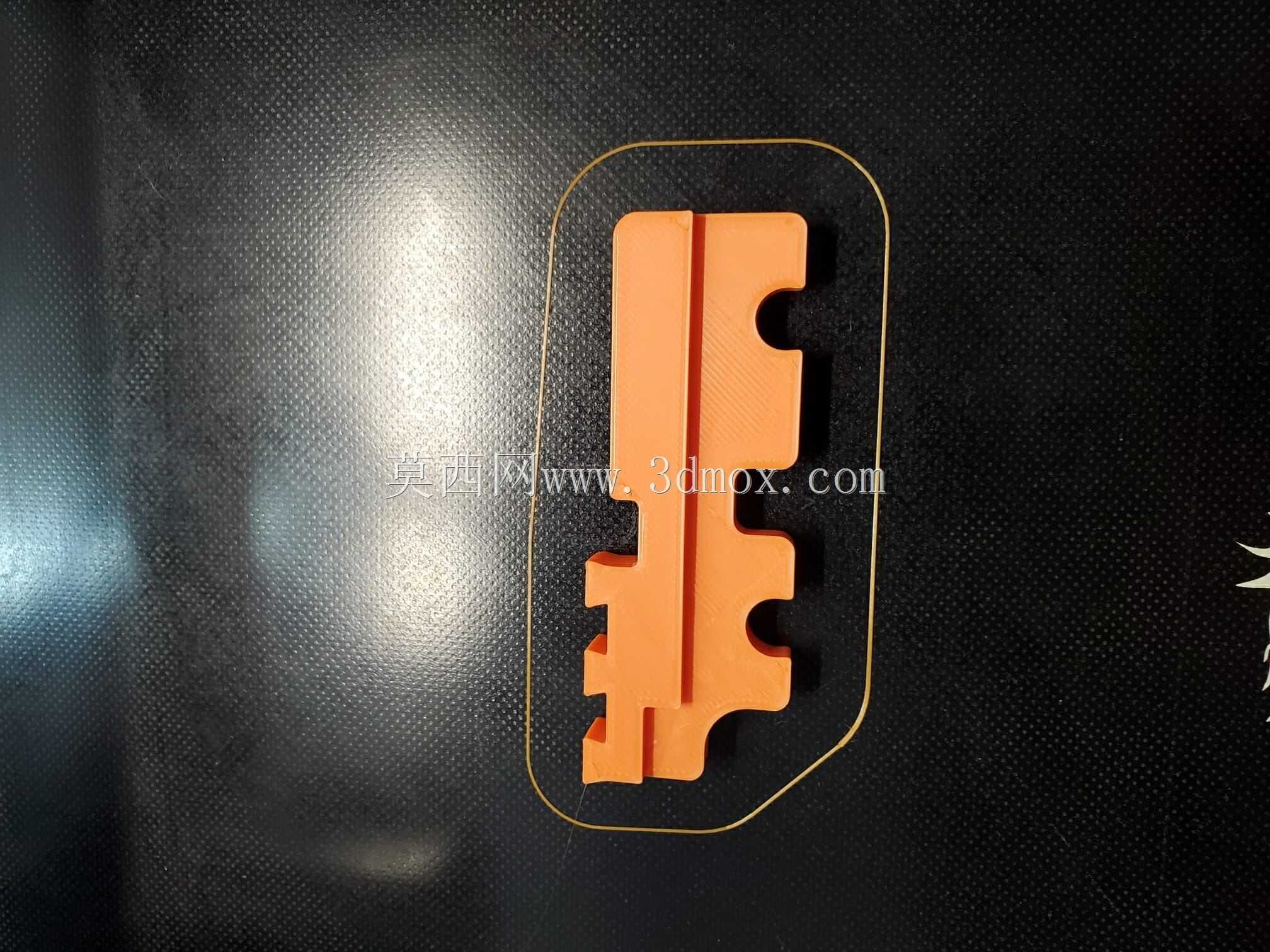

　　结构的受力分布经过优化，挤出机的重量均匀分布在X轴滑台的安装面上，长期高速往复运动不会出现支架变形、位置偏移的问题，可适配最高180mm/s的打印速度工况。针对日常维护需求，支架的结构设计预留了足够的操作空间，后续更换喷嘴、清理喉管、调整挤出轮压力时，无需完全拆卸支架即可完成操作，降低日常维护的拆装工作量。打印该支架时推荐使用PLA材质即可满足日常使用的强度需求，若需要长期在高温仓环境下使用，也可更换为PETG、ABS等耐高温耗材打印，0.2mm层厚、20%填充率的打印参数即可获得足够的结构强度，安装时可根据实际装配的挤出机型号微调固定螺丝的锁紧力度，避免螺丝过紧导致塑料支架出现应力开裂。
