带充电插槽的可调节角度手机支撑座

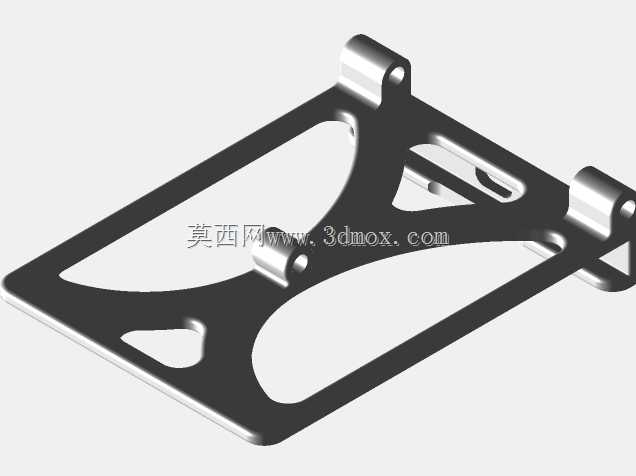

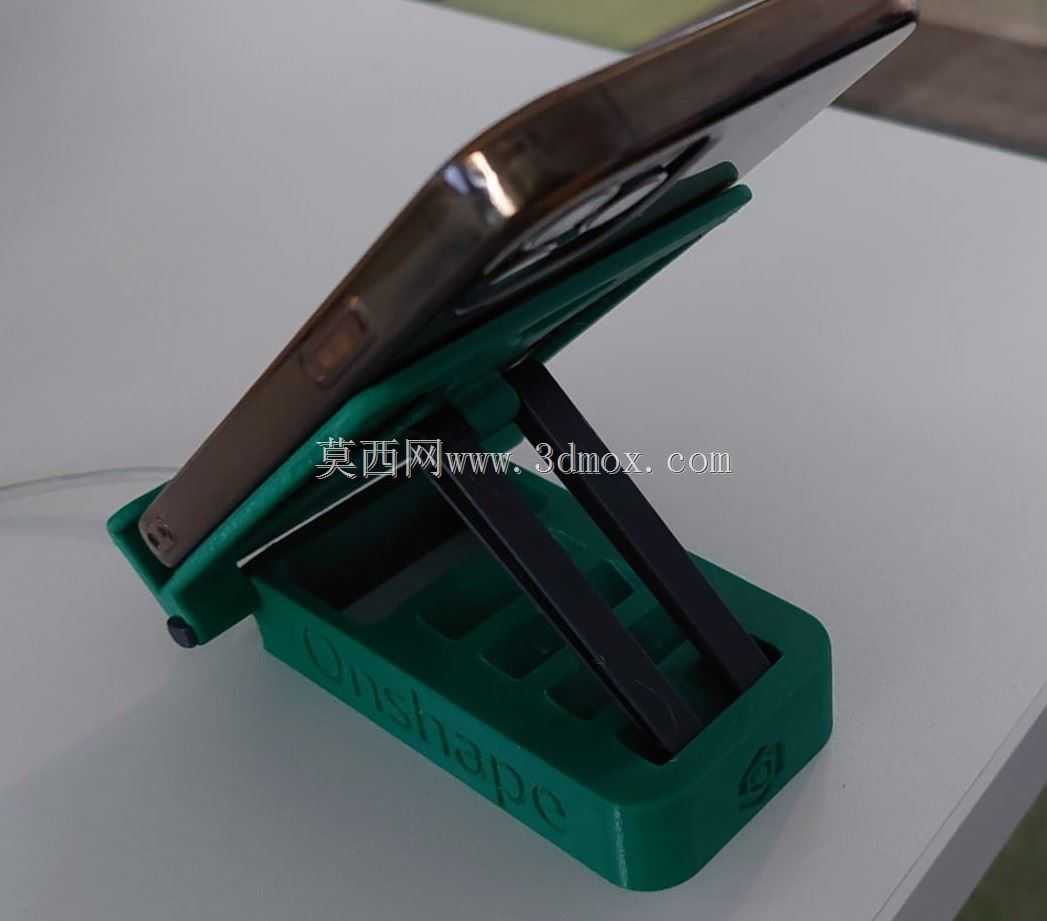

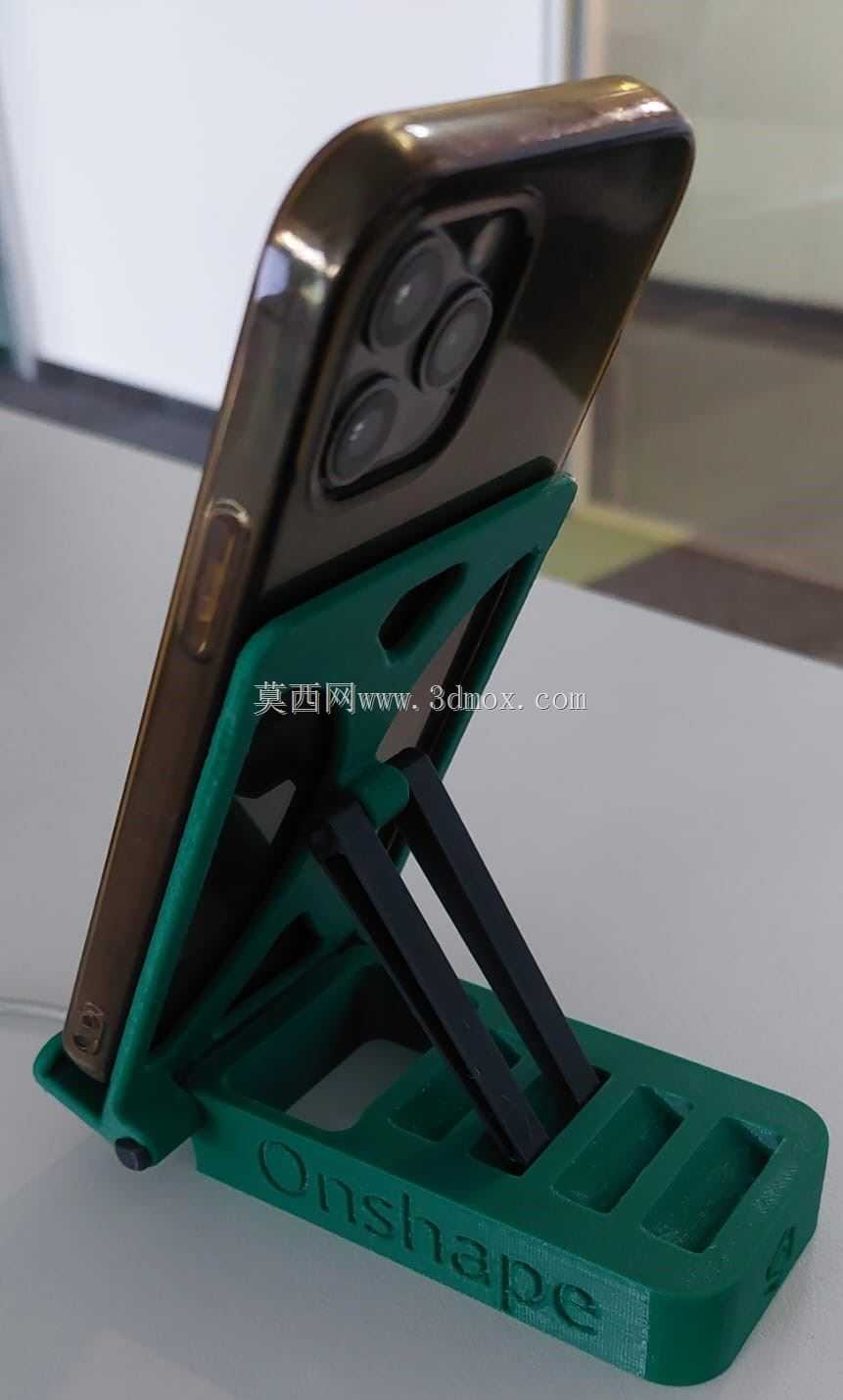

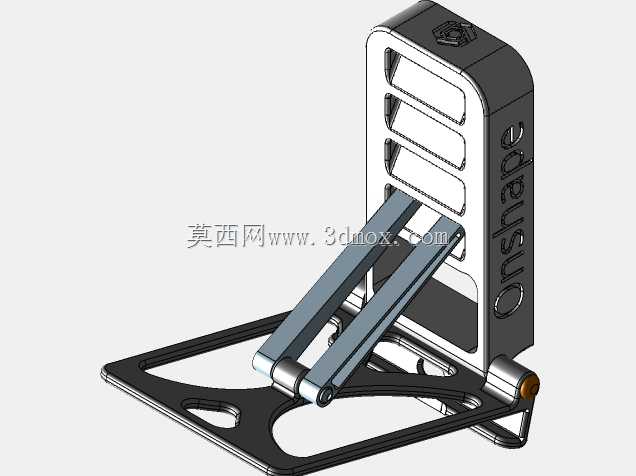

　　日常桌面办公场景中，手机常作为辅助通讯、信息查看的第二屏设备，传统平放式放置既不利于快速查看消息，也无法兼顾充电时的线缆收纳，容易造成桌面线缆杂乱、设备滑落等问题，这款带充电插槽的可调节手机支撑结构，正是针对桌面端手机放置与边充边用的实际需求开发的实用结构。从结构功能来看，该支撑座采用铰接式双连杆支撑结构，背部立板与底部承托板通过铰接轴连接，两根平行的支撑连杆两端分别铰接在立板与承托板的对应点位，形成可锁止的角度调节机构，用户可根据自身坐姿、视线高度调整支撑角度，调整范围覆盖日常竖屏刷取信息、横屏观看视频等常用视角，调整到位后依靠铰接处的阻尼保持结构稳定，不会出现承托手机后自动下坠的问题。底部承托板预留了贯通的充电线缆插槽，

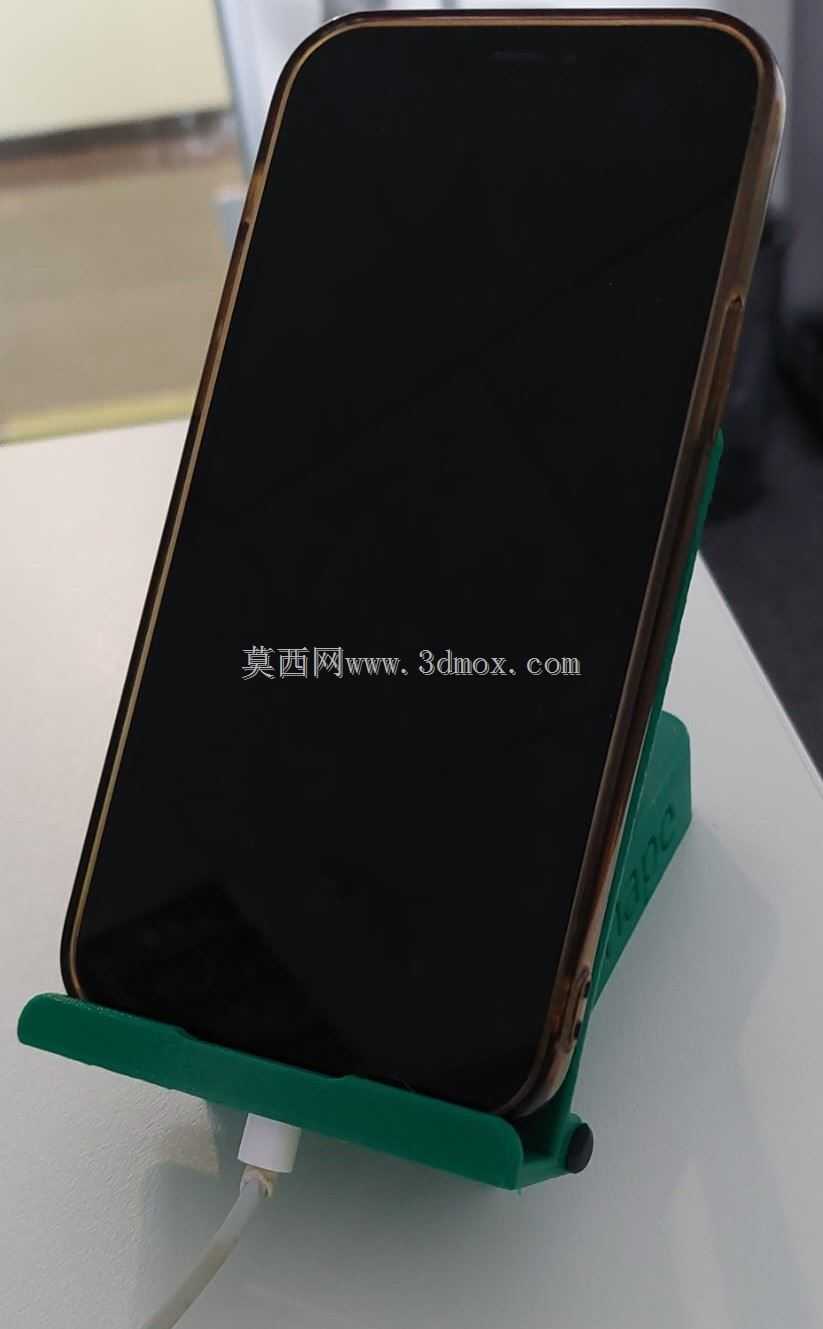

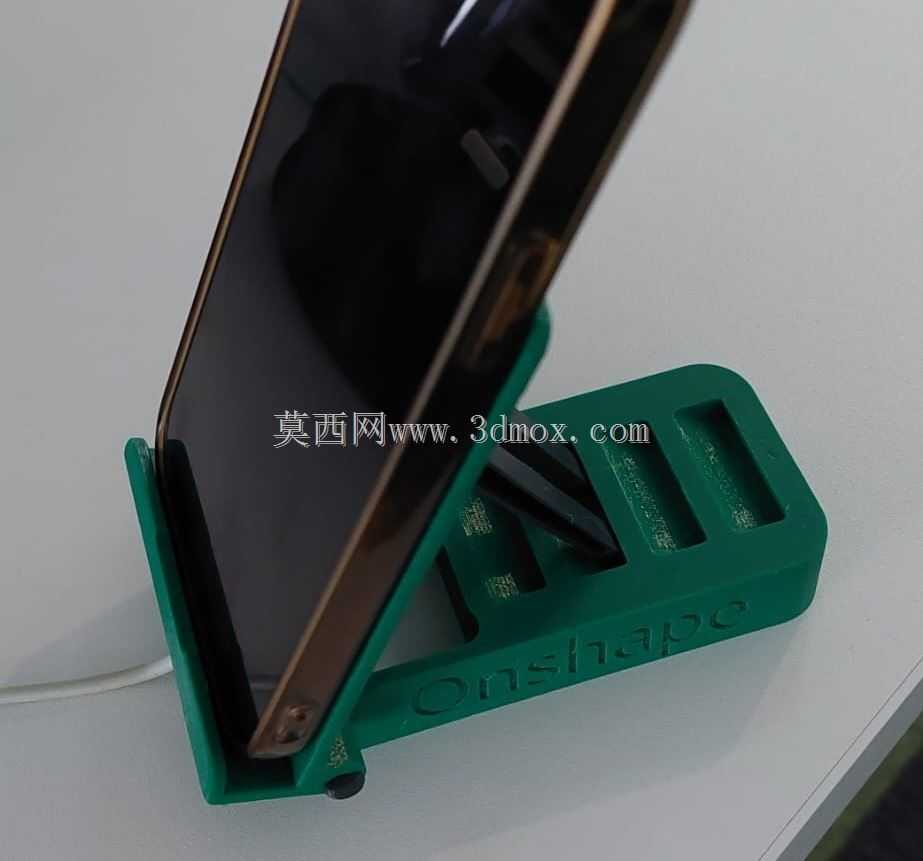

　　手机放置到位后充电线可直接从插槽穿过对接手机充电口，避免线缆被承托板挤压弯折，同时能将充电线缆的走向约束在支撑座下方，减少桌面线缆外露的杂乱感。设计过程中，针对不同机型的适配问题做了差异化处理，针对iPhone12Pro的固定尺寸版本做了STL适配结构，承托槽的宽度、厚度以及充电口的对位精度完全匹配该机型的外形尺寸，放置后不会出现左右晃动、充电口对位偏差的问题；针对其他不同尺寸、不同充电口位置的机型，采用参数化可调的结构设计思路，可通过调整承托板宽度、立板高度、充电插槽位置来适配不同机型，支撑连杆的长度也可根据需要的调节角度范围做对应调整，保证不同厚度、不同宽度的手机放置后重心都落在承托板的支撑范围内，不会出现前倾翻倒的问题。

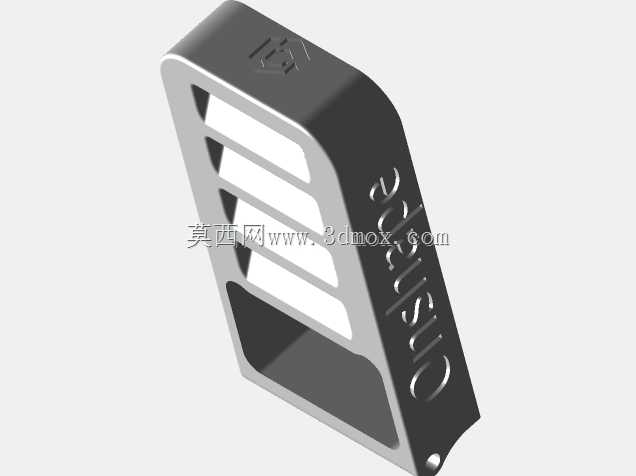

　　从安装与使用边界来看，该支撑座为桌面放置式结构，无需额外打孔固定，底部承托板的平面尺寸控制在常规桌面摆件的占用范围内，不会过多占用桌面办公空间，背部立板的高度在支撑最大尺寸手机时，顶端不会超出手机过多，避免遮挡后方的显示器等设备。结构整体采用镂空式设计，立板上的多段镂空槽既可以减轻整体结构重量，也能减少手机背部与支撑结构的接触面积，提升充电过程中的散热效率，避免手机长时间充电积热。铰接位置的转轴采用小直径销轴配合阻尼衬套的结构，既保证转动调节时的顺滑手感，也能在长期反复调节后保持足够的阻尼力矩，不会出现结构松垮的问题。承托板的前端做了内凹的仿形处理，贴合手机底部的弧度，同时预留了足够的避让空间，不会挤压手机底部的扬声器、麦克风开孔，

　　保证放置后手机的外放音效不受影响。在实际使用场景中，该支撑座可放置在办公桌、书桌、床头柜等平面上，既可以满足办公时快速查看工作消息、接听视频通话的需求，也能在休闲场景下支撑手机观看视频内容，边充边用的设计避免了充电时手机无处放置的尴尬，可调节角度的结构能适配不同使用场景下的视线高度，减少长期低头看手机造成的颈椎压力。结构整体没有多余的复杂零件，所有铰接部件都采用常规的销轴连接，加工与组装难度低，无论是采用3D打印制作单件自用，还是采用注塑工艺批量生产都具备良好的工艺可行性，各部件的壁厚均匀，没有出现壁厚突变导致的加工缺陷风险，镂空位置的圆角过渡也避免了应力集中问题，长期使用不易出现结构断裂。
