DIN导轨适配型气缸管路固定管夹结构

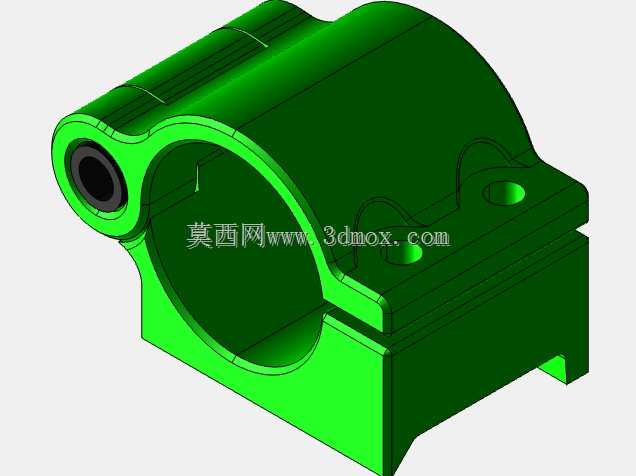

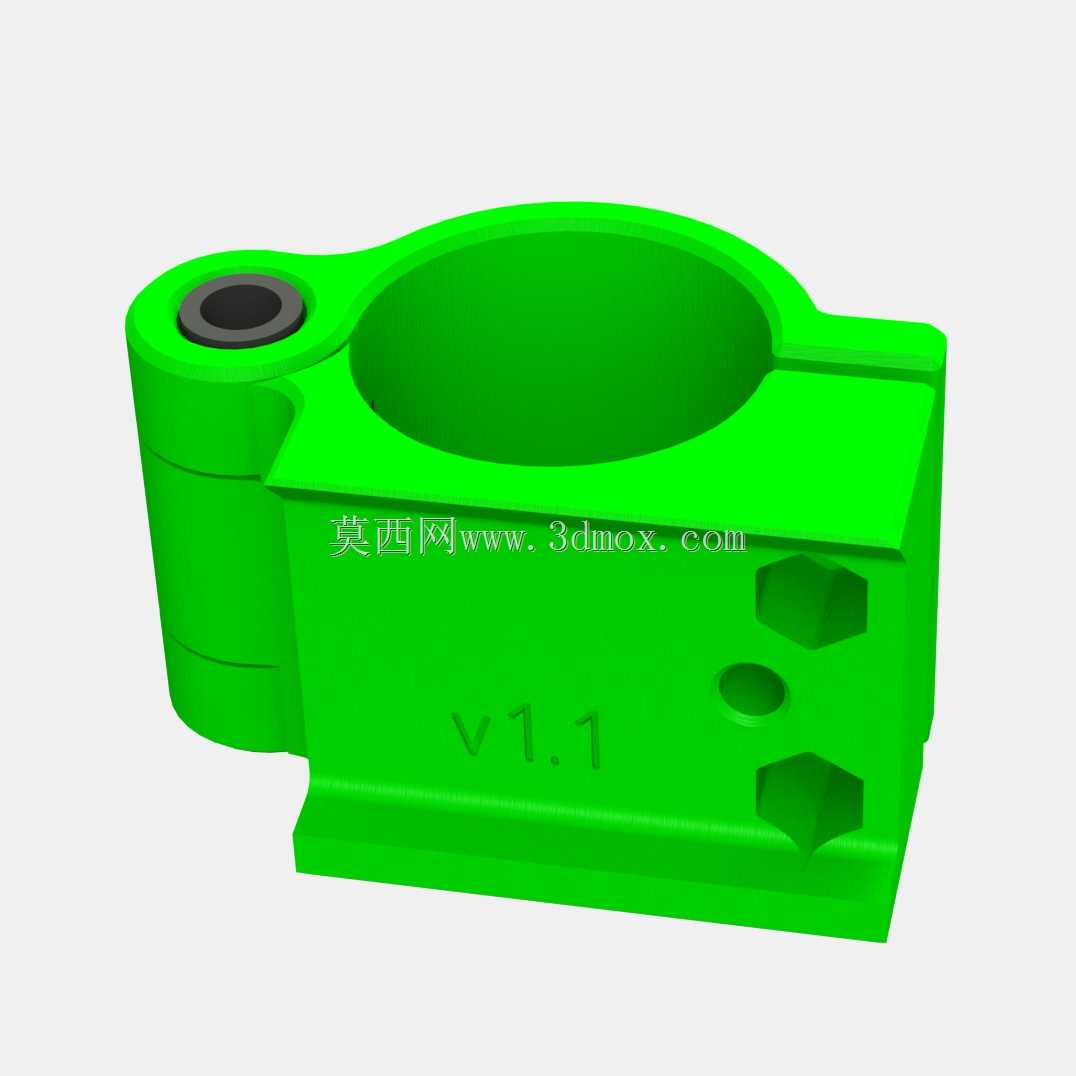

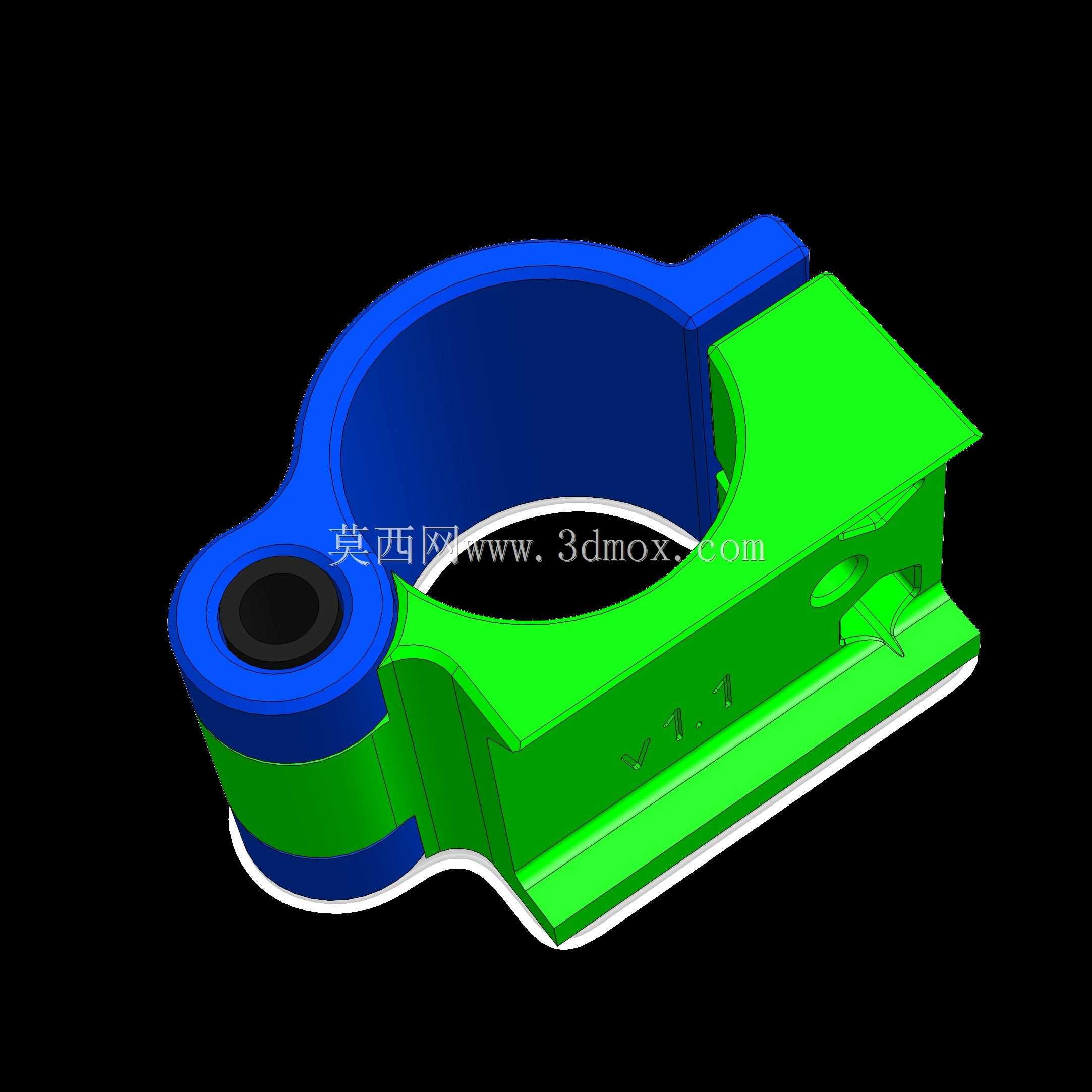

　　在气动自动化生产线、小型模组化设备的气路布设场景中，管路与标准DIN导轨的集成固定一直是容易被忽略却直接影响设备整洁度与后期维护效率的细节点。这款适配标准DIN导轨的管夹结构，核心解决的就是圆柱形气动管路、小型气缸缸体在导轨安装面的快速固定问题，无需额外打孔攻丝，直接卡入标准导轨即可完成安装，大幅降低现场装配的工时消耗。从结构设计逻辑来看，整个零件分为两个核心功能区段：上部的环形夹持段与下部的导轨卡接段。上部环形夹持腔的内径做了适配常见气动硬管、小型圆缸外径的尺寸设计，环形壁预留了单侧开口的弹性变形余量，安装时可通过开口的微形变撑开套入管件，闭合后依靠材料自身弹性抱紧管件表面，避免管路在设备运行振动中出现窜动、移位；

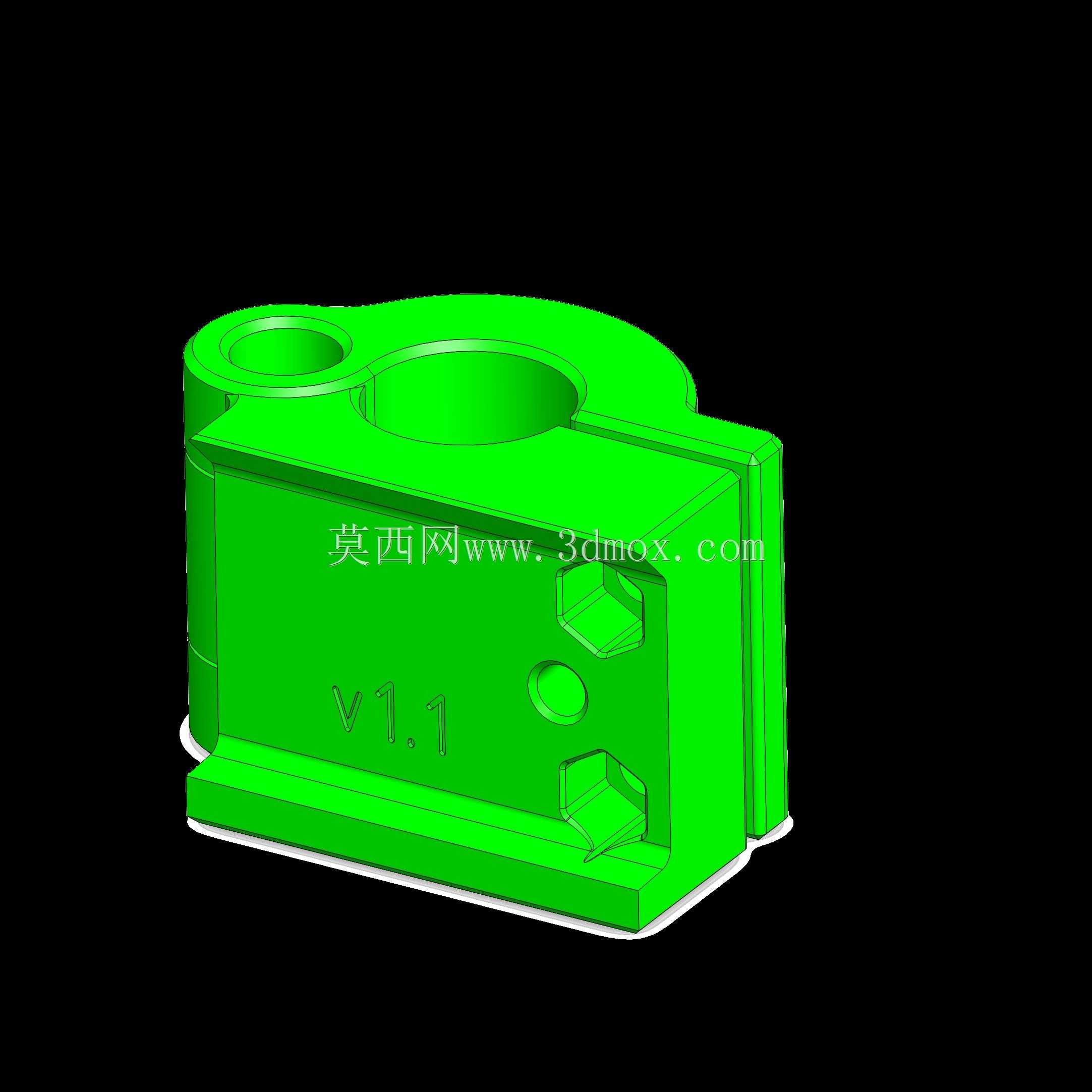

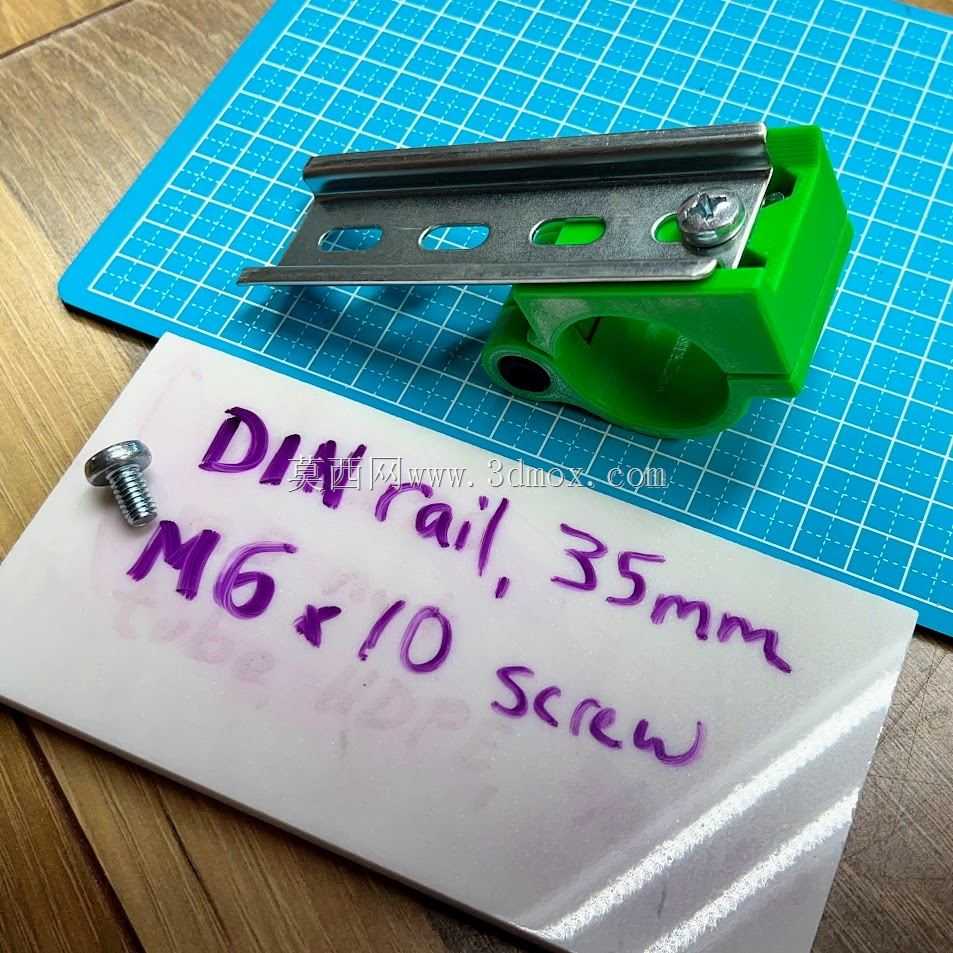

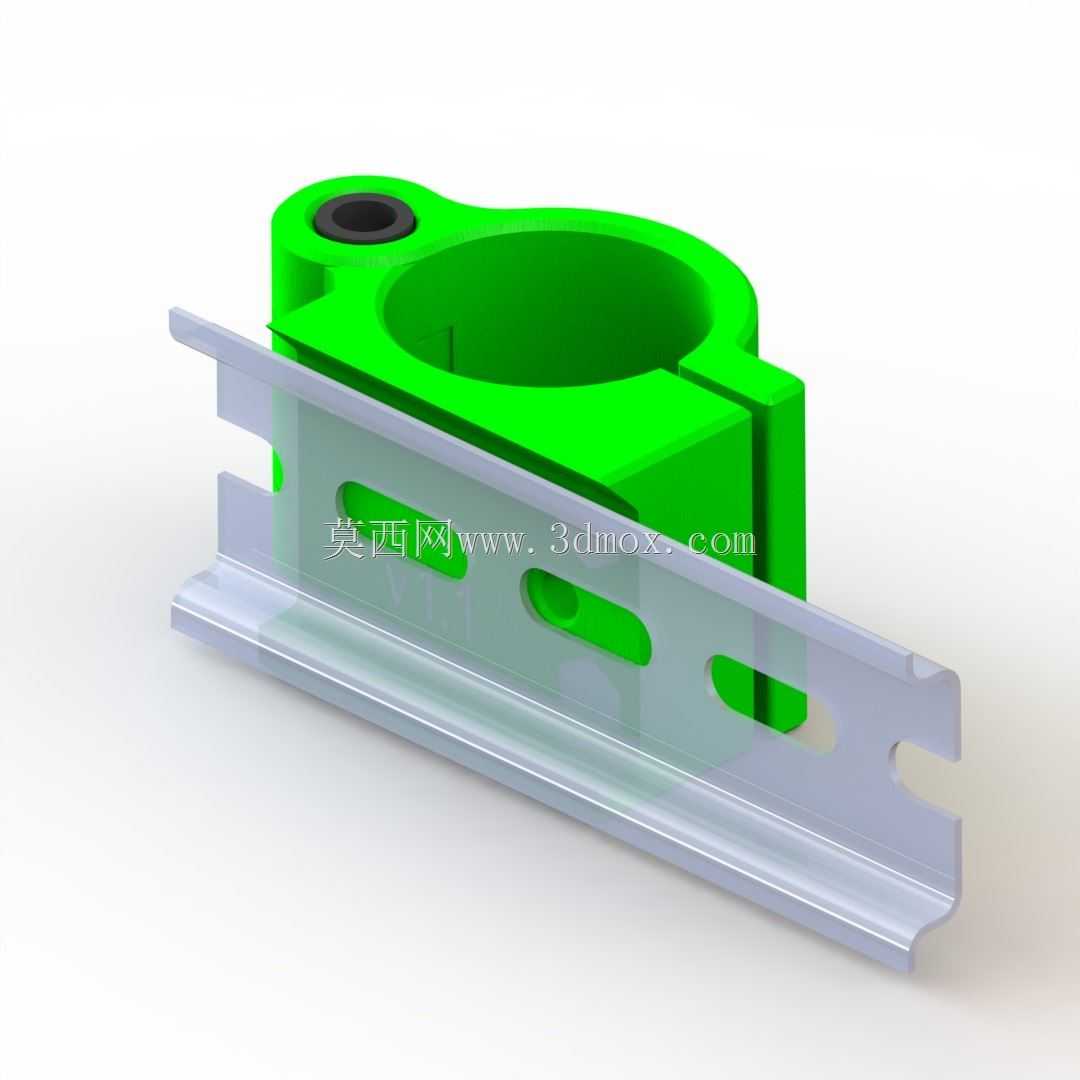

　　环形段顶端预留的沉孔可装入紧定螺钉，针对需要更高夹持力的场景，拧入紧定螺钉即可顶紧被固定的管件或缸体，实现零间隙锁止，适配不同振动等级的设备工况。下部的导轨卡接段完全遵循标准DIN导轨的截面轮廓做仿形设计，卡接边的卡扣尺寸经过公差匹配，既可以用手按压即可轻松卡入导轨，卡入后卡扣的倒扣结构又能牢牢勾住导轨的卷边，不会在横向受力时脱出；卡接段上开设的两个长圆形避让槽，一方面是为了减少材料用量降低零件自重，另一方面也为导轨上相邻安装的其他电气元件、固定件预留了间隙，避免安装时出现干涉。从安装边界来看，这款管夹适配市面上最通用的35mm宽度标准DIN导轨，卡入导轨后整体突出导轨表面的高度控制在合理范围，不会占用过多的柜内或设备安装空间；

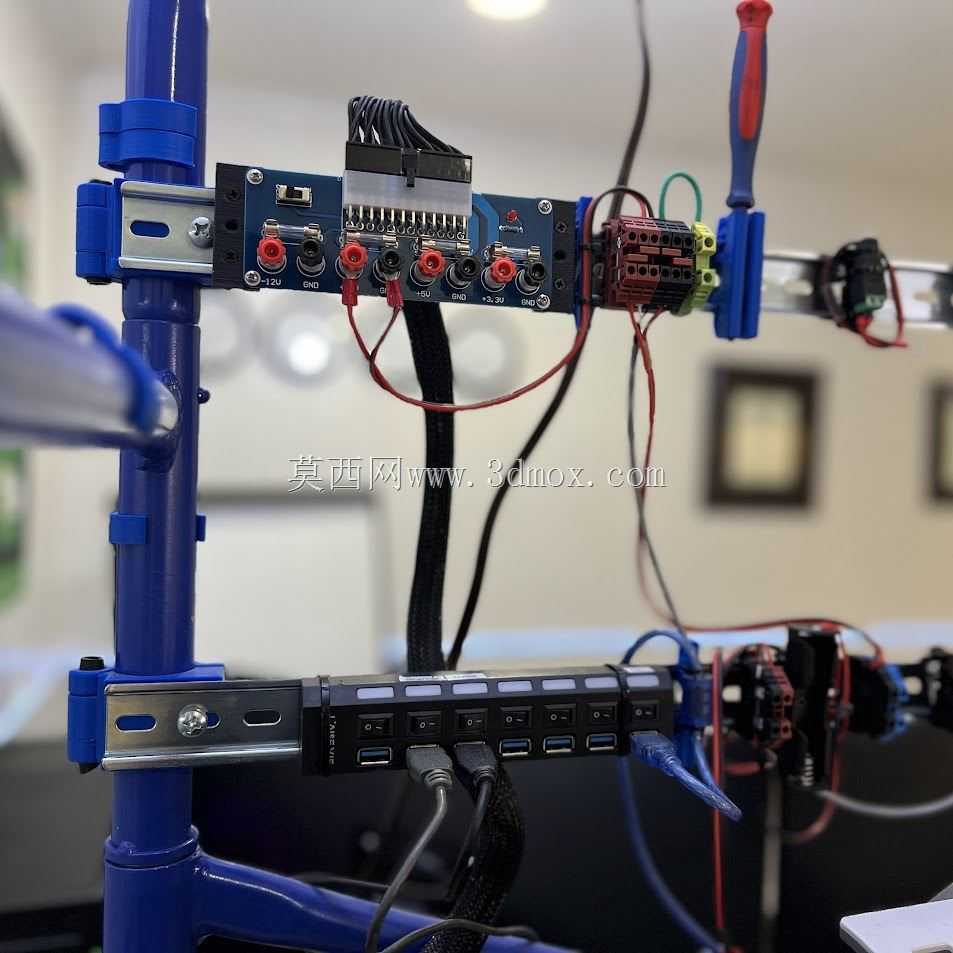

　　上部夹持环的内径覆盖常用的6mm到25mm区间的气动管路、微型圆缸外径，可满足大部分小型自动化设备的气路固定需求。在实际设备应用中，这类管夹常被用在电磁阀岛旁的管路整理、无杆气缸的行程附件固定、导轨安装型小型气缸的辅助支撑场景，相比传统的扎带固定、螺丝锁紧管夹，它的拆装效率提升非常明显，后期调整管路位置时只需要按压卡扣即可在导轨上滑动调整位置，无需拆卸整个导轨上的其他元件。设计时特意将夹持段与导轨卡接段做了一体化的结构设计，没有额外的拼接零件，不管是采用3D打印快速打样验证，还是开模批量注塑生产，都能很好的控制制造成本；夹持段与卡接段之间的过渡位置做了圆角加强处理，避免长期受力后出现应力断裂的问题，零件的壁厚经过受力仿真验证，

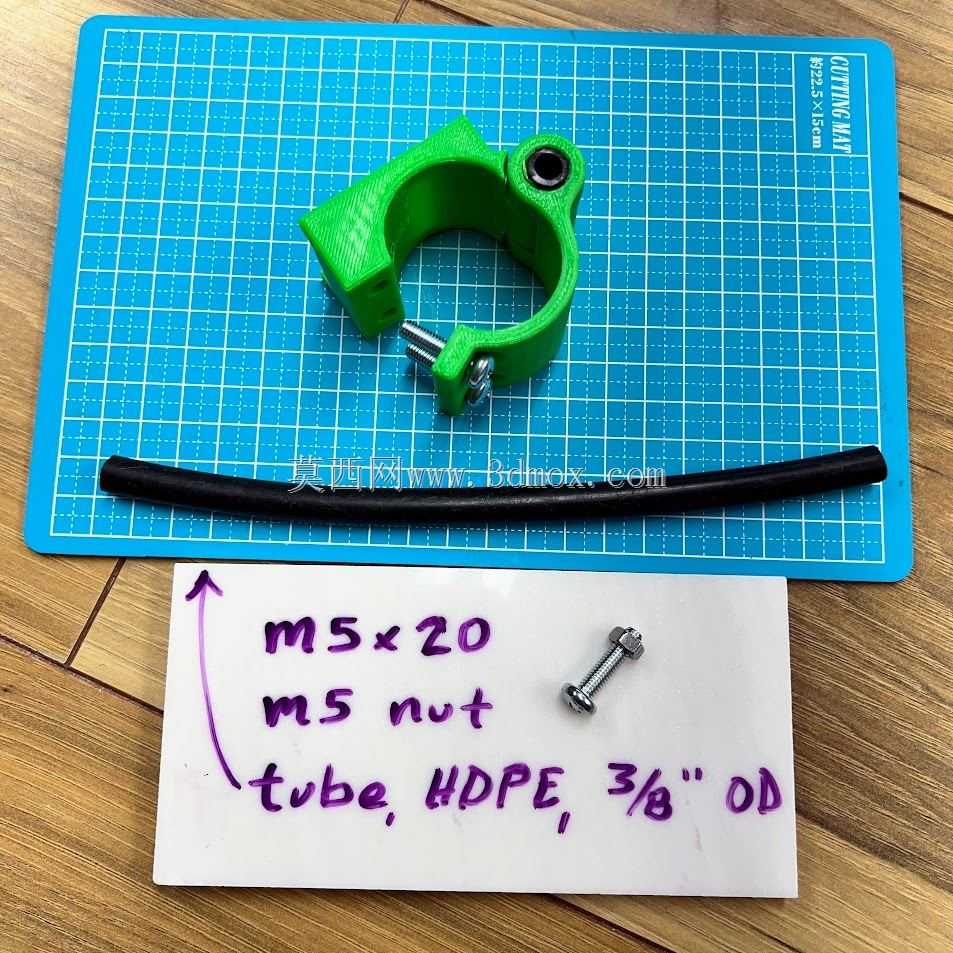

　　在常规气动设备的振动工况下不会出现形变松脱的问题。在实际选型使用时，需要注意被固定管件的外径与夹持环内径的匹配公差，若管件外径公差偏大，可配合顶端的紧定螺钉做锁紧补偿；安装时优先将管夹卡入导轨后再装入管件，可避免卡接导轨时的受力传递到已固定的管路上造成管路弯折。这类集成导轨卡接功能的管夹，本质是将管路固定功能与标准导轨安装接口做了融合，省去了传统管夹需要额外安装底座、打孔固定的步骤，非常适合模组化自动化设备、小型桌面型工业设备的气路、小型圆杆件的快速固定需求，在3D打印快速制作非标设备配件的场景下，只需要调整夹持环的内径参数，即可快速适配不同直径的被固定件，无需重新设计整个卡接结构，参数化调整的效率很高。
