XL4015降压转换器防护外壳结构设计

　　在桌面电子调试、小型嵌入式设备供电改造、DIY电子项目搭建这类场景里，XL4015这类DC-DC降压模块的裸露PCB始终是个隐患——引脚误碰短路、积灰导致绝缘下降、调试时表笔误触相邻焊盘烧损芯片的情况，几乎每个做过电子制作的工程师都遇到过。这款外壳的设计初衷，就是解决裸板使用的各类防护与操作便利性问题，完全围绕模块实际使用中的操作需求做结构适配，没有多余的装饰性结构。

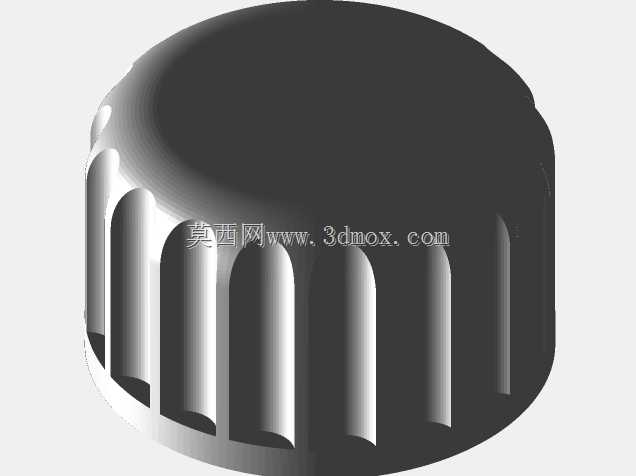

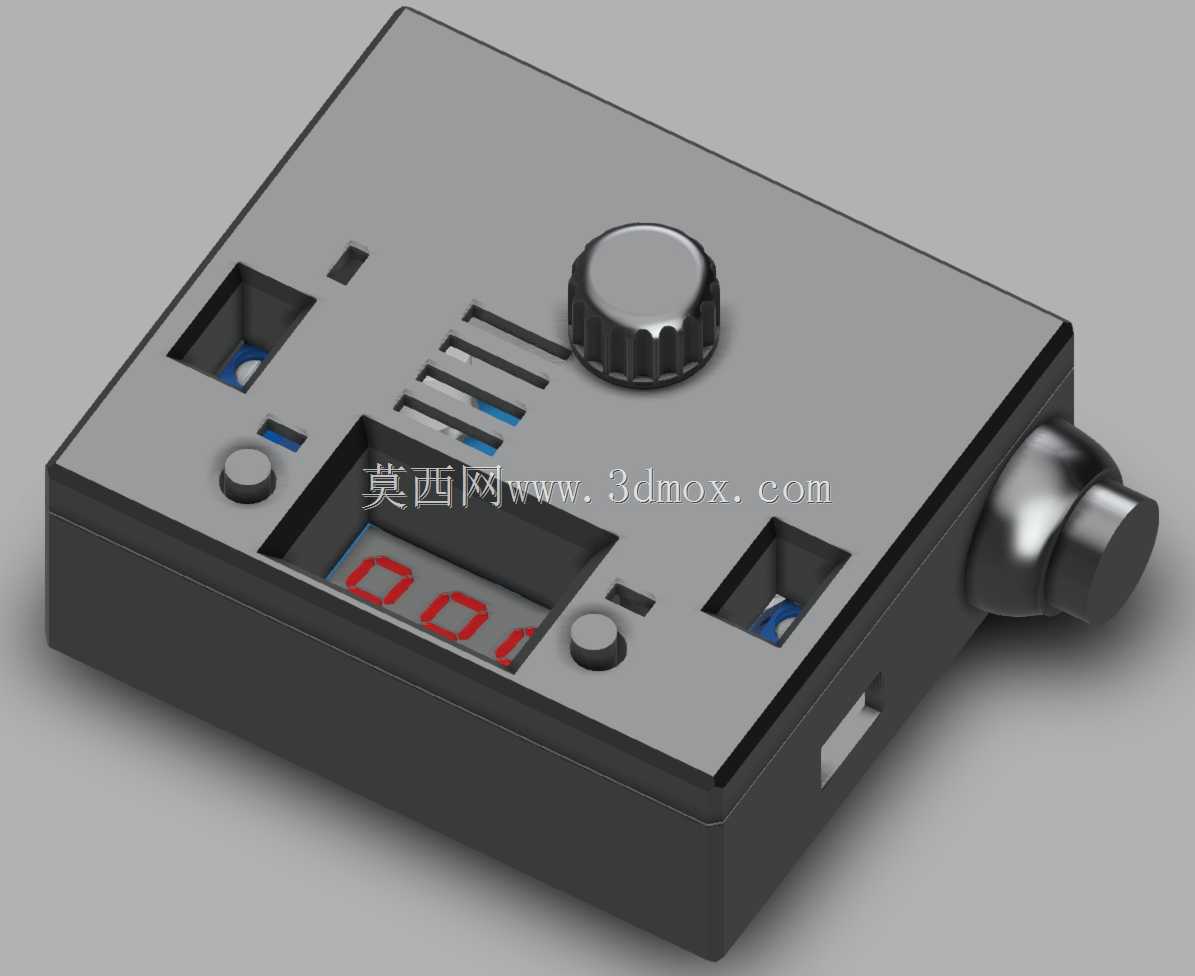

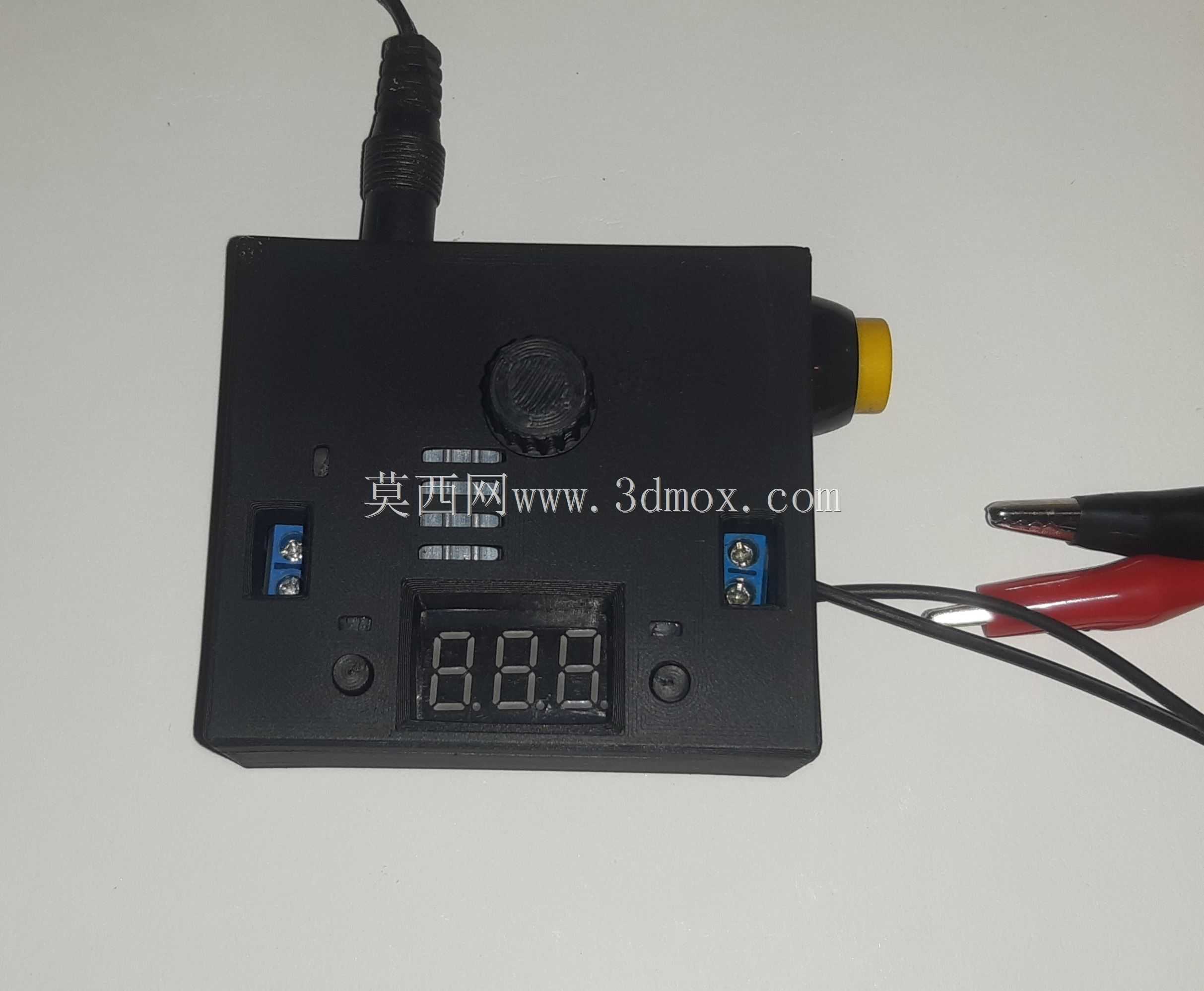

　　从功能适配来看，外壳在对应模块多圈可调电位器的位置做了避让开孔，同时预留了旋钮安装的定位台阶，安装后电位器调节旋钮完全突出外壳上表面，不需要拆开外壳就能直接调整输出电压，适配日常调试时反复微调输出参数的使用习惯。针对模块自带的三位数码显示窗口，外壳做了内凹的沉台结构，沉台内侧预留了5x5x15mm的透明亚克力纤维安装槽，安装时可以将裁切好的透明防护片粘在沉台内侧，既不遮挡数码管的数值显示，又能避免焊锡渣、导线头掉落到数码管引脚间隙造成短路，同时也能防止调试时尖锐物体刮花数码管表面。

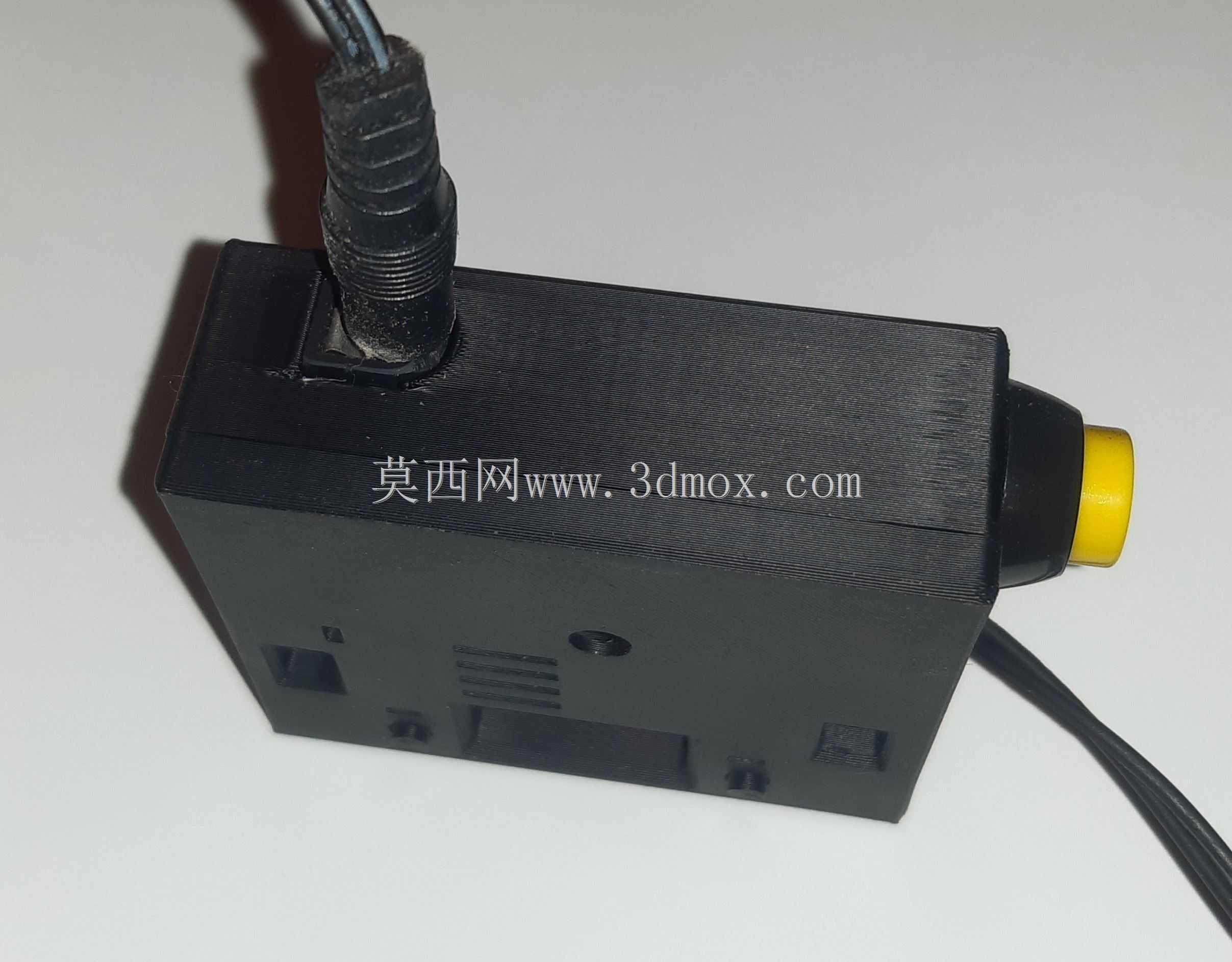

　　操作部件的适配也完全贴合实际使用习惯，外壳对应模块两个轻触按键的位置做了下沉式按键导向孔，适配12mm直径的平头轻触按钮，按钮安装后和外壳表面齐平，按压行程和裸板按键完全匹配，不会出现卡滞、按不到位的问题，日常切换显示参数、设置输出保护值的时候不需要借助工具，直接手指按压就能操作。在外壳的侧端，专门做了通用母座电源连接器的安装卡槽，卡槽的尺寸适配常见的DC电源母座，安装后可以直接和旧扫描仪、老式打印机、通用笔记本电源这类常见的直流电源适配器匹配，不需要额外焊接电源输入线，插拔使用更方便，也避免了输入线拉扯导致焊盘脱落的问题。

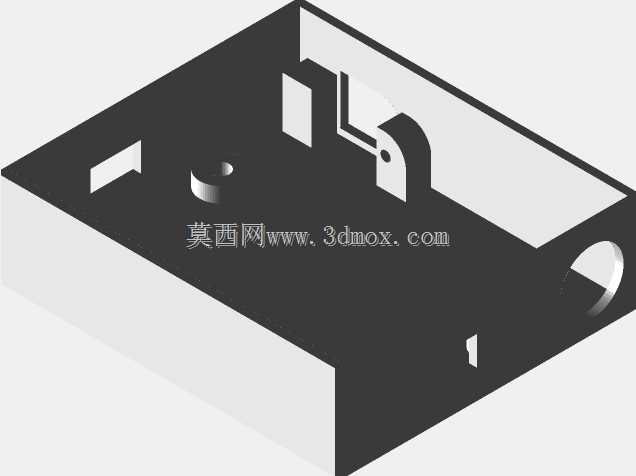

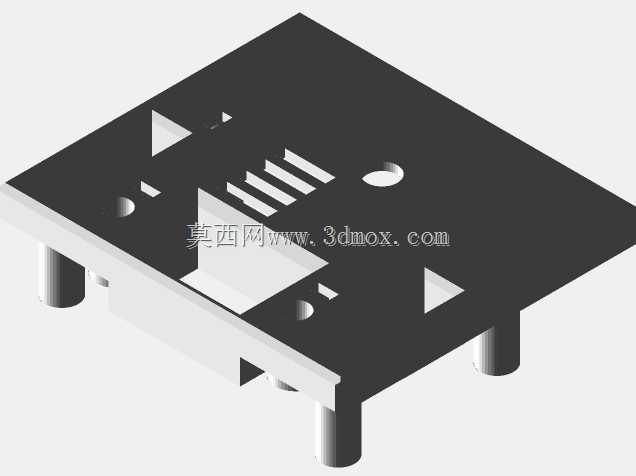

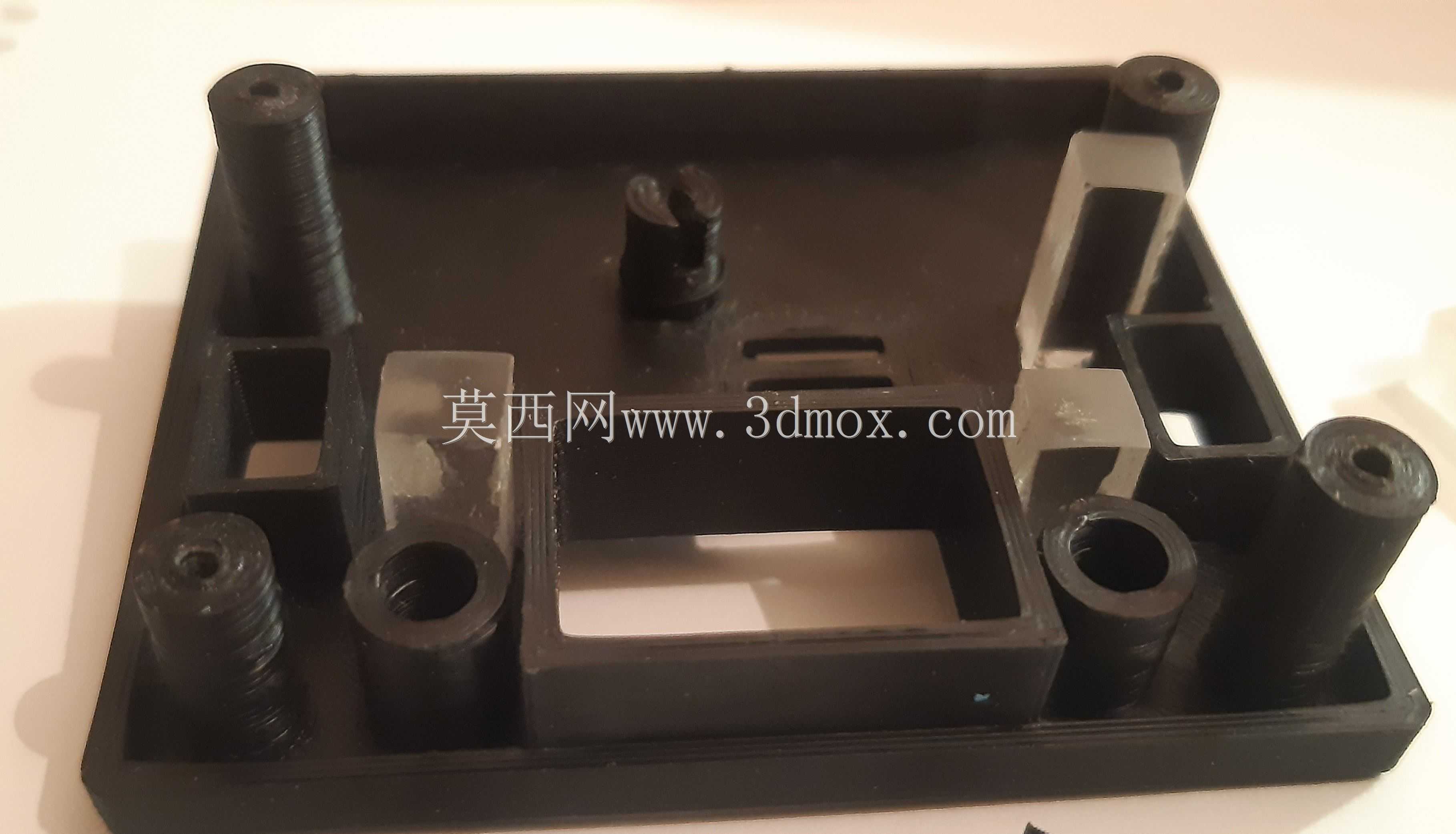

　　安装边界与尺寸方面，外壳采用上下扣合的分体式结构，上下壳的配合面做了0.2mm的止口配合，扣合后缝隙均匀，不需要额外打胶就能实现基础的防尘效果，内部的安装柱高度完全匹配XL4015模块的PCB安装孔位，孔位做了0.3mm的倒角，M2自攻螺丝可以顺畅拧入，不会出现顶裂壳体的问题。外壳的整体外轮廓方正，底部做了四个1mm高的防滑凸点，放在工作台面上不会轻易滑动，侧面预留了输出接线端的避让缺口，接线后导线可以从缺口处顺出，不会被上下壳夹伤线皮。

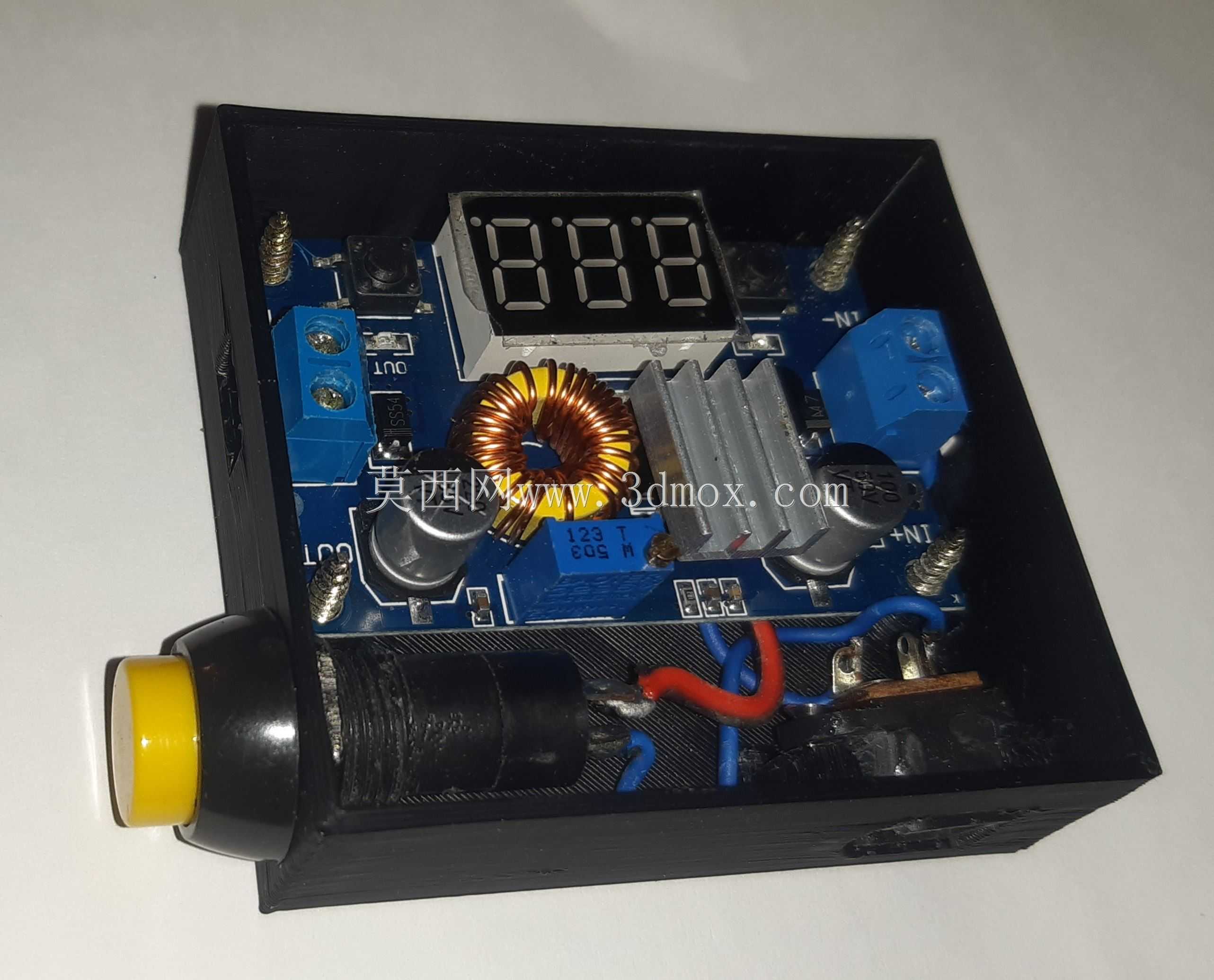

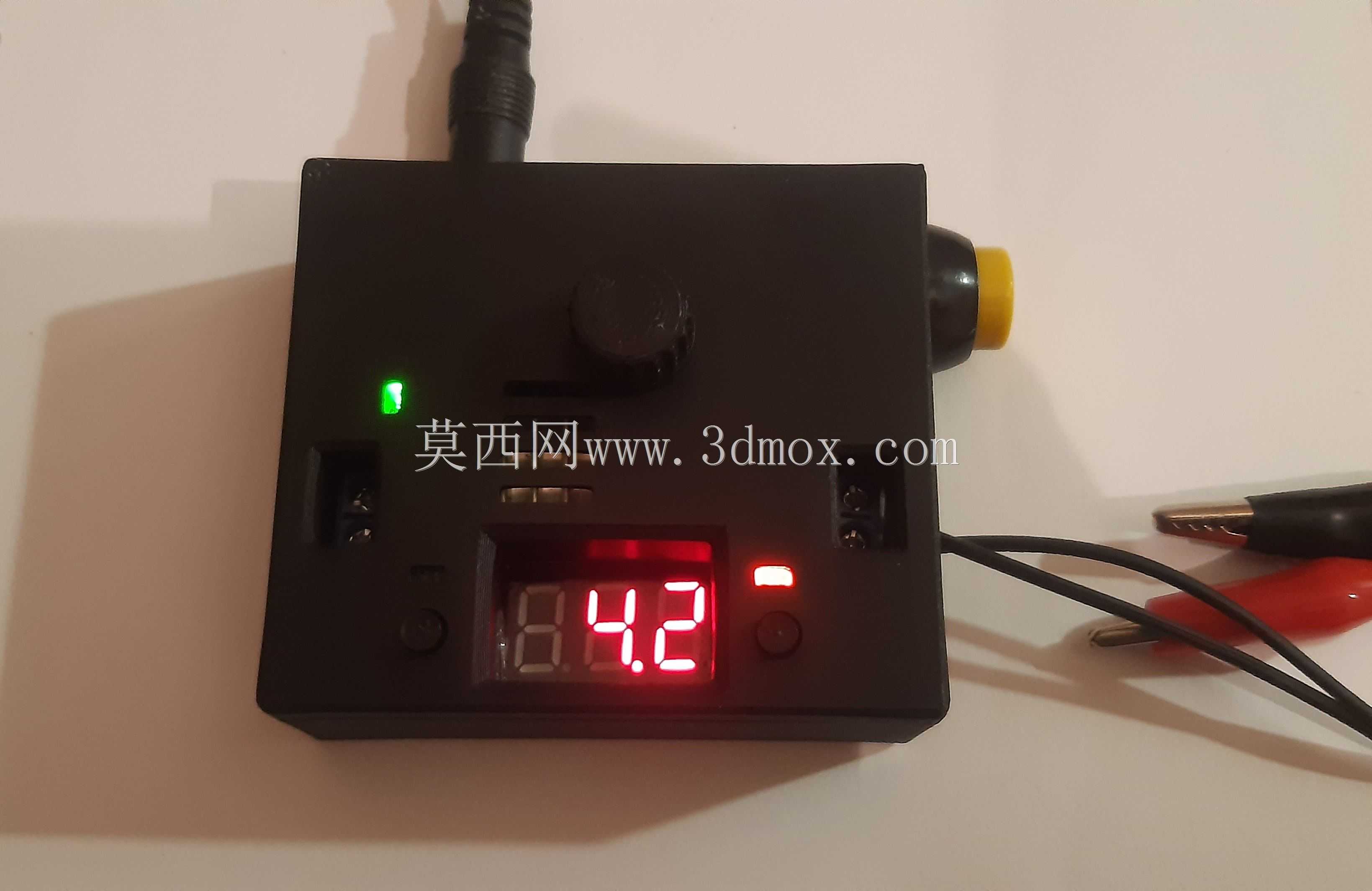

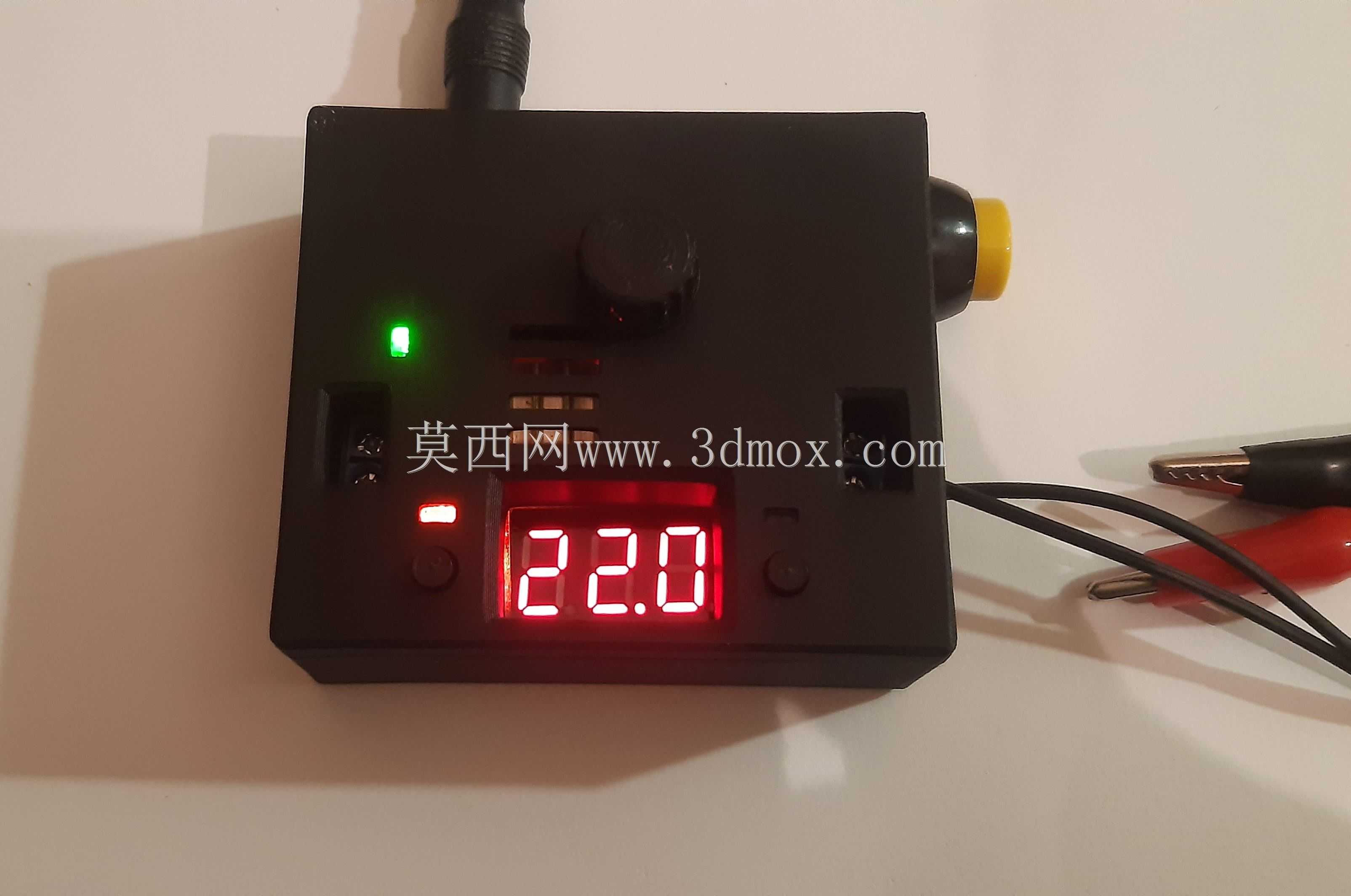

　　实际使用中，这款外壳可以完全覆盖模块的带电PCB部分，只留出操作、显示、接线的必要开口，既保留了模块本身的所有操作功能，又解决了裸板使用的安全隐患，不管是固定在小型设备内部做集成供电，还是放在桌面作为可调电源临时使用，都能满足防护与操作的双重需求。结构设计上没有做多余的曲面造型，所有结构都是直边直角，不管是3D打印制作还是小规模注塑开模，都能降低制作难度，壁厚控制在1.5mm，既保证了足够的结构强度，又不会过度增加整体重量和材料成本。
