皇冠式金属啤酒瓶盖三维结构设计

　　日常接触的皇冠式瓶盖，看似是不起眼的小零件，实则在饮料、啤酒灌装生产线里承担着核心密封功能，其结构设计直接影响内容物的保质期、运输抗损性以及消费者开瓶的使用体验。从结构设计的角度拆解，这类瓶盖的核心功能分为三个层面：首先是灌装完成后的瓶口密封可靠性，要能承受瓶内碳酸饮品的二氧化碳压力，在仓储、运输的颠簸、温度变化工况下不出现渗漏、泄压；其次是与压盖设备的适配性，要能匹配高速灌装线的压盖头行程、压合力度参数，保证压装后瓶盖与瓶口的咬合均匀；最后是消费者开启时的手感，既不能过松导致运输途中松脱漏液，也不能过紧造成开瓶困难，甚至出现瓶口碎裂的安全隐患。

　　设计这类瓶盖时，首先要匹配对应标准瓶口的安装边界，常规玻璃瓶口的密封面外径、瓶口凸缘的厚度与直径是核心基准尺寸，瓶盖的内部深度要刚好覆盖瓶口密封段，边缘的齿形数量、每个齿的弯折角度都需要经过反复验证——常规皇冠盖采用21个齿的布局，这个齿数是经过行业多年验证的最优解，既能保证压合后每个齿都能卡在瓶口凸缘下方形成均匀的卡扣力，又不会因为齿数过多导致单个齿的强度不足，在压合或运输过程中出现齿形变形失效。瓶盖顶面的平面度也有严格要求，内部的密封垫片贴合面不能有凹凸变形，否则会导致密封垫片压缩量不均，局部出现密封间隙，引发慢漏问题。

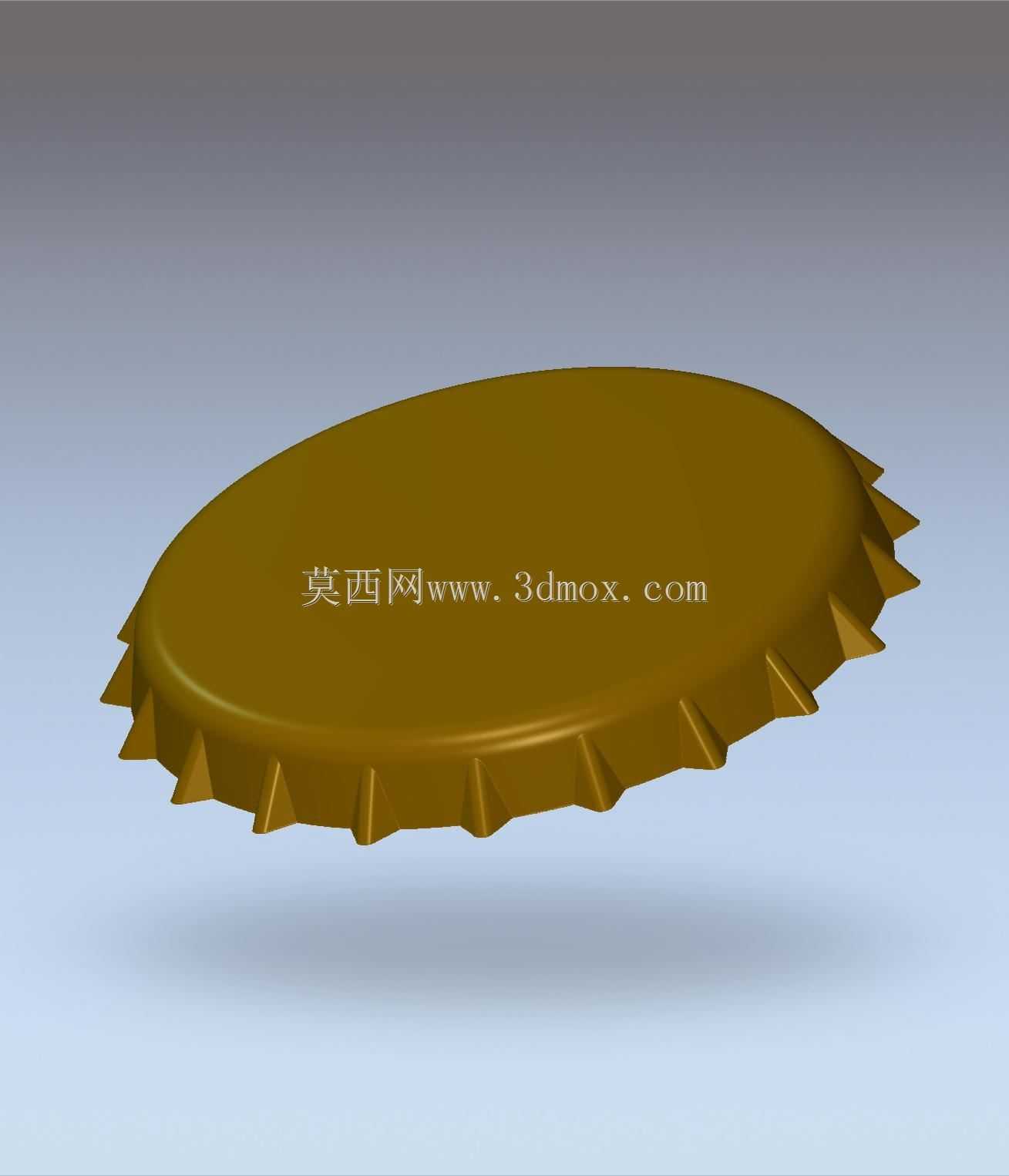

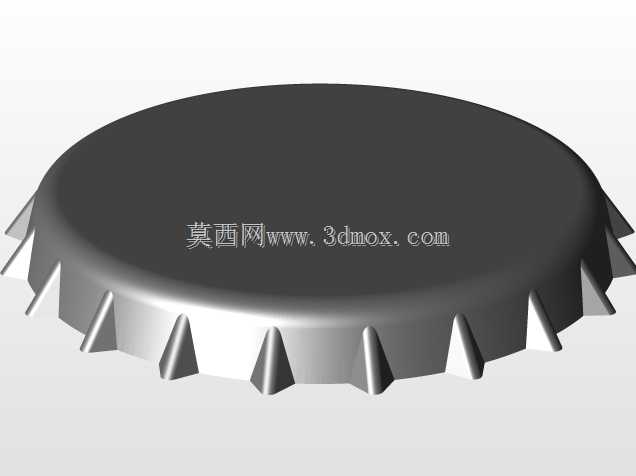

　　从外形结构来看，瓶盖整体为浅拉伸的圆盘形结构，顶面为平整的圆形平面，边缘通过冲压工艺形成均匀分布的三角状齿牙，齿牙与顶面之间通过圆弧过渡，避免冲压过程中出现应力集中导致的板材开裂，同时这个过渡圆弧也能在压盖时引导齿牙顺着瓶口凸缘的轮廓向内弯折，形成均匀的扣合力。在建模过程中，齿形的阵列是核心难点，不能简单做等角度阵列后就直接成型，需要考虑冲压成型时的材料流动特性，每个齿的根部预留足够的材料延展空间，避免实际生产时出现齿根开裂、齿形高低不齐的问题。另外，瓶盖内部的密封垫片安装槽位也需要在模型中预留准确的位置，槽位的深度要匹配密封垫片的压缩率，常规垫片压缩量控制在30%左右时，密封效果最佳，既不会因为压缩量过大导致垫片被压溃失去弹性，也不会因为压缩量不足导致密封面贴合不紧密。

　　在实际生产应用场景中，这类瓶盖需要适配每分钟数百瓶的高速灌装压盖线，压盖头下压时，首先接触瓶盖顶面，通过环形压边模将边缘的齿牙向内挤压，扣紧在瓶口的凸缘下方，整个压合过程的行程精度在0.1mm级别，因此模型的整体高度公差、齿形的外径公差都需要严格控制，否则会出现压盖不到位或者瓶盖被压变形的问题。在运输环节，整箱堆叠的压力会传递到每个瓶盖上，瓶盖顶面的结构强度需要能承受上层箱体的重量，不会出现凹陷变形，导致密封失效。另外，在冷链运输的低温环境下，金属瓶盖的材料收缩率要与玻璃瓶口的收缩率匹配，避免低温下齿牙的扣紧力下降，出现漏液或者瓶盖松脱的问题。

　　从建模细节来看，整个模型采用实体建模方式构建，齿形部分通过单个齿的特征草图拉伸后，围绕中心轴做圆周阵列，再通过圆角特征处理所有锐边，还原实际冲压件的工艺圆角，避免模型出现不符合实际生产的尖锐棱角。模型的尺寸比例严格按照实际量产的皇冠盖参数设置，整体外径、内部深度、齿高、齿的角度都与实物一致，可直接用于压盖模具的设计参考、灌装生产线的工位模拟，也可用于包装结构的教学演示场景。在做结构验证时，可以将模型与标准瓶口模型做装配干涉检查，模拟压合过程中齿牙的变形状态，验证扣合量是否在合理区间，提前发现设计中存在的咬合不足或者过压的问题，减少实际试模的次数，降低开发成本。
