齿轮齿条联动轮式夹持机械结构

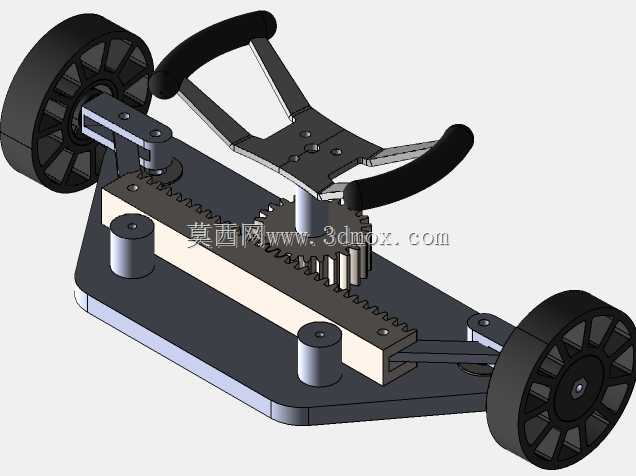

　　这款轮式夹持传动结构，核心采用齿轮齿条啮合作为动力传递路径，搭配双侧对称的夹臂组件，可实现手动操作下的同步开合动作，底座集成的行走轮设计，让整套机构可在平整作业面灵活移位，适配多工位的临时夹持作业需求。从实际应用场景来看，这类结构常出现在小型工件转运、工位间物料临时固定、轻型零件装配辅助等场景，相比固定式夹具，它的移动属性可以减少工件反复吊装搬运的频次，尤其适合多品种小批量的机加工车间、装配调试工位使用，操作人员无需额外辅助工具，仅通过扳动夹臂即可完成夹持动作，操作门槛低，作业响应速度快。

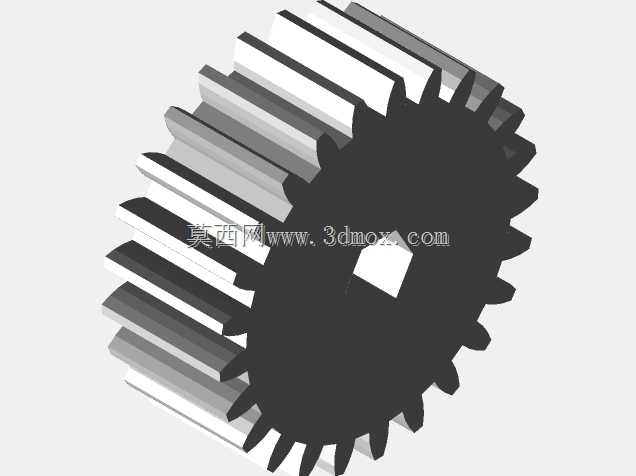

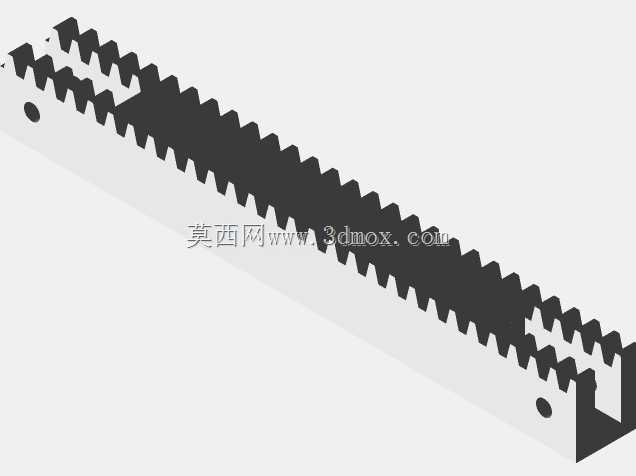

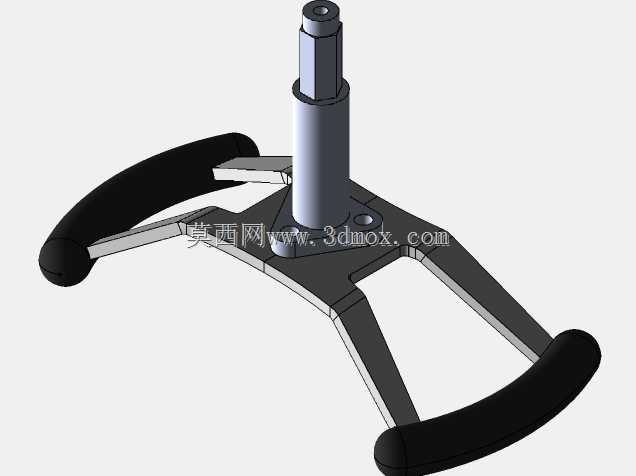

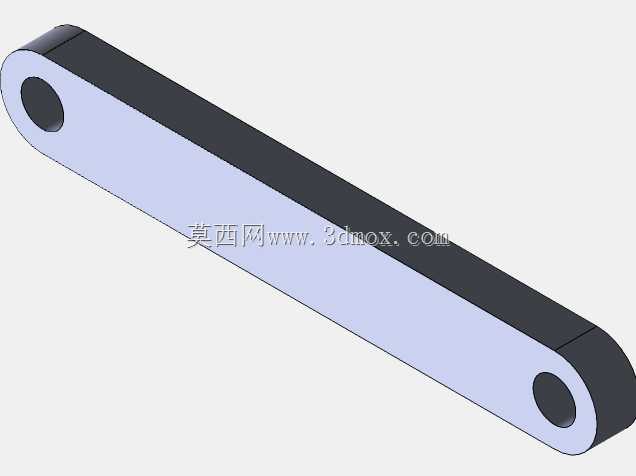

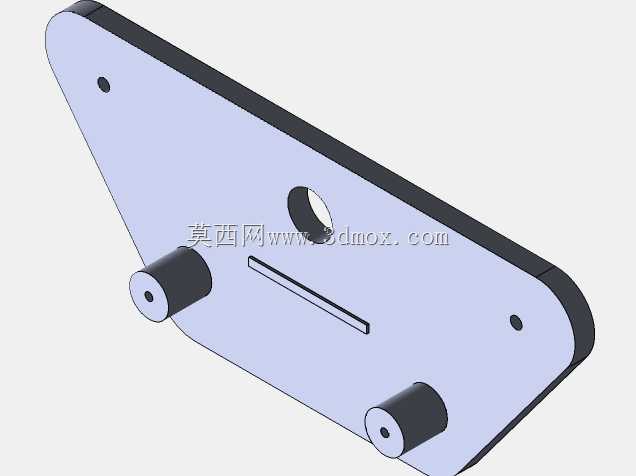

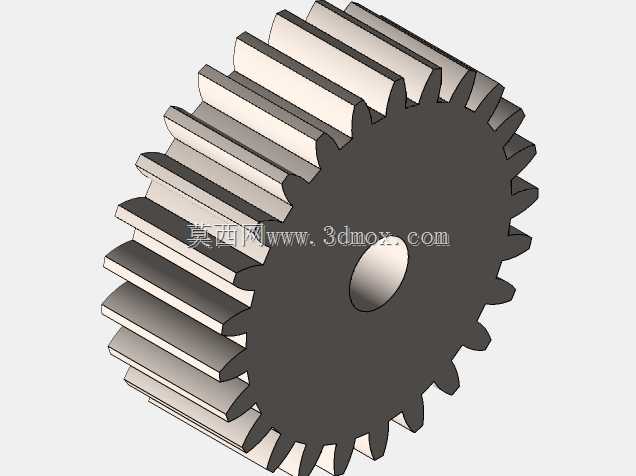

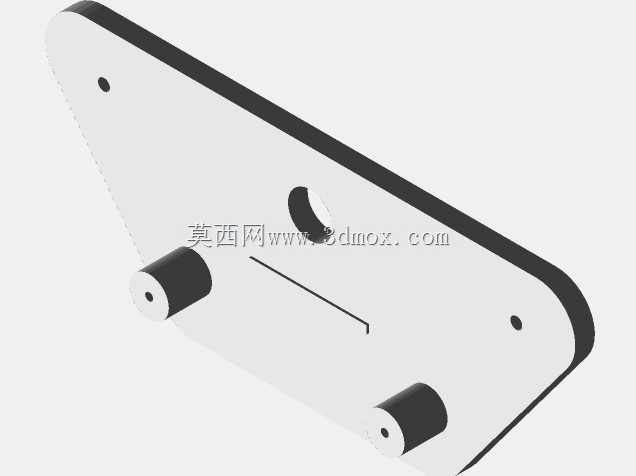

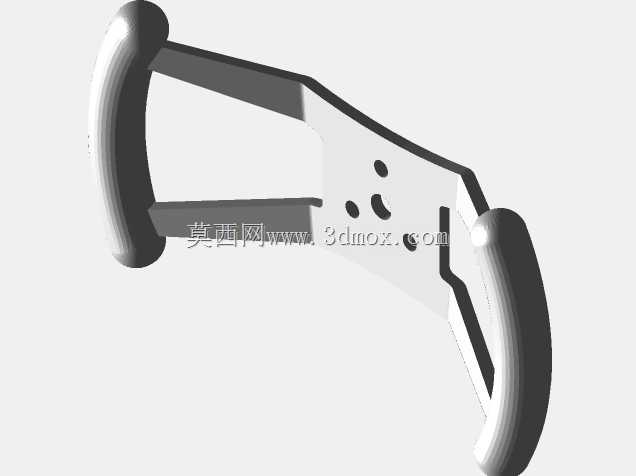

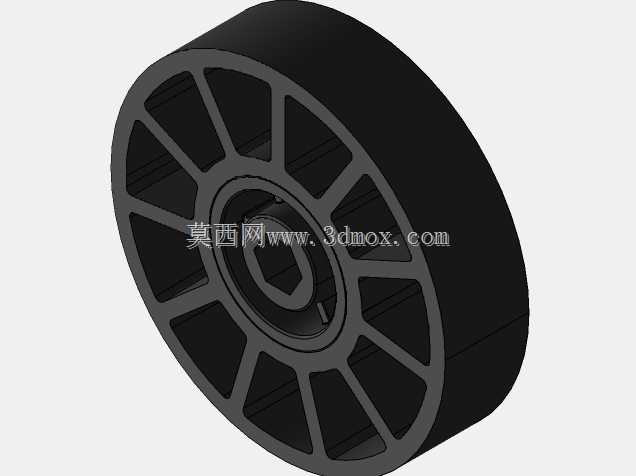

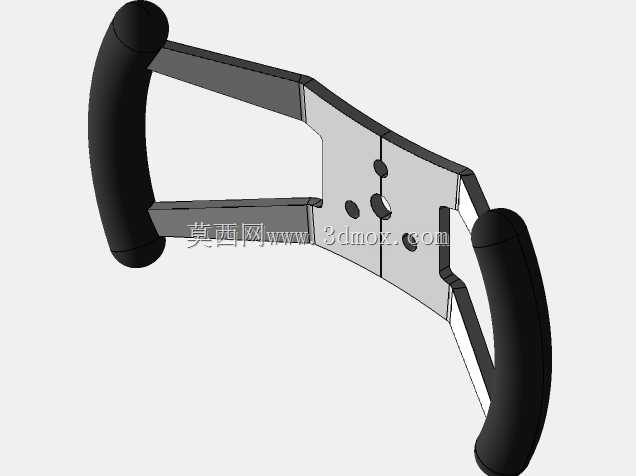

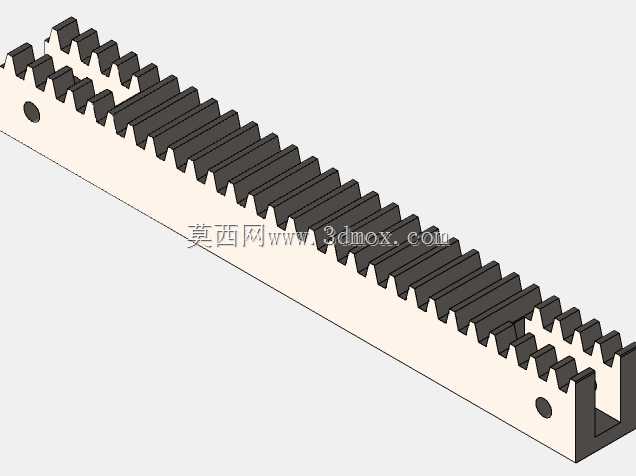

　　功能特性上，整套结构的夹臂开合行程由齿条的有效啮合长度决定，齿轮与夹臂的转轴做同轴固定设计，当操作人员下压或扳动夹臂手柄时，齿轮随转轴转动，带动与之啮合的齿条做直线往复运动，齿条两端通过连杆与另一侧夹臂形成联动约束，保证两侧夹臂的开合角度完全同步，不会出现单侧偏摆导致的夹持偏心问题。夹臂的握持位置做了弧形贴合设计，匹配人手操作的施力角度，长时间操作不易产生疲劳感；底座上设置的三个圆柱定位凸台，既可以作为齿条直线运动的辅助导向支撑，也可作为额外的工装安装位，拓展加装挡块、定位销等辅件，适配不同外形工件的夹持需求。行走轮采用耐磨工程塑料材质，轮面做了辐条式减重设计，既保证轮体的结构强度，又能降低整套机构的整体重量，单轮通过销轴与底座支架铰接，转动阻力小，推移过程顺滑无卡滞。

　　设计思路层面，整套结构优先考虑了加工工艺性与装配便捷性，所有板类零件均采用平板裁切成型，无需复杂的曲面加工，普通铣床、线切割设备即可完成所有零件的加工，齿轮齿条选用标准模数的通用啮合件，可直接采购标准件替换，降低后期维护成本。装配逻辑上采用分层堆叠的设计思路，底座作为核心承载件，所有运动组件均通过螺栓、销轴直接固定在底座平面上，没有复杂的内腔结构，装配时无需专用工装，按照装配顺序依次叠装即可，后期拆解维护时，仅需拆除对应销轴就能更换磨损的齿轮、轮体等易损件，维护效率较高。

　　外形尺寸与安装边界方面，整套机构的整体轮廓以底座平板为基准，长度方向适配齿条最大行程加上两侧夹臂完全张开的极限位置，宽度方向以两侧行走轮的最外侧距离为边界，高度方向从底座底面到夹臂手柄最高点的尺寸控制在单人操作的舒适施力区间，放置在标准高度的工作台上时，操作人员站立状态即可自然握持手柄操作。安装时无需额外打地脚固定，依靠自身底座的重量即可保证夹持作业时的稳定性，若需要固定在特定工位使用，也可通过底座上预留的安装孔位，用螺栓将整套机构锁紧在工作台面，切换为固定式夹具使用，适配不同的作业场景需求。整套结构的运动副均做了间隙适配设计，齿轮齿条的啮合间隙控制在合理范围，既不会因为间隙过大导致夹持晃动，也不会因为间隙过小出现运动卡滞，夹臂的铰接位置预留了润滑脂加注空间，长期使用时可定期加注润滑脂降低磨损，延长结构使用寿命。
