连杆式易拉罐压扁压合机械装置结构

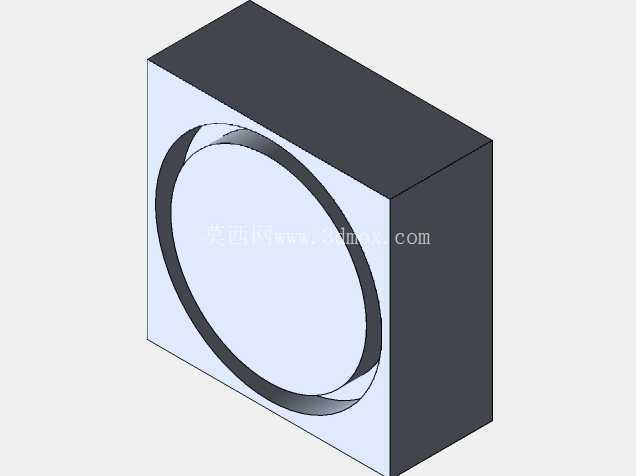

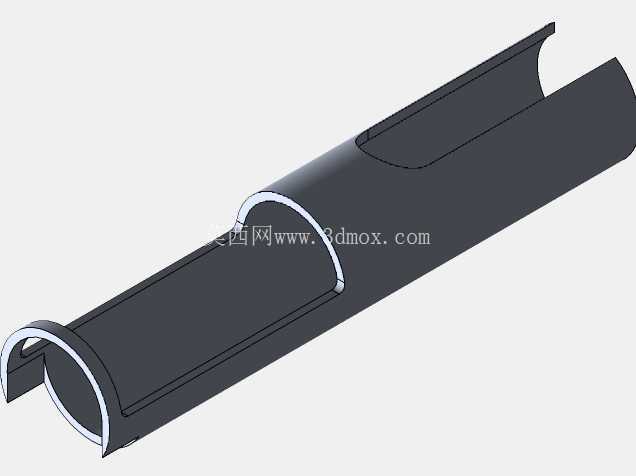

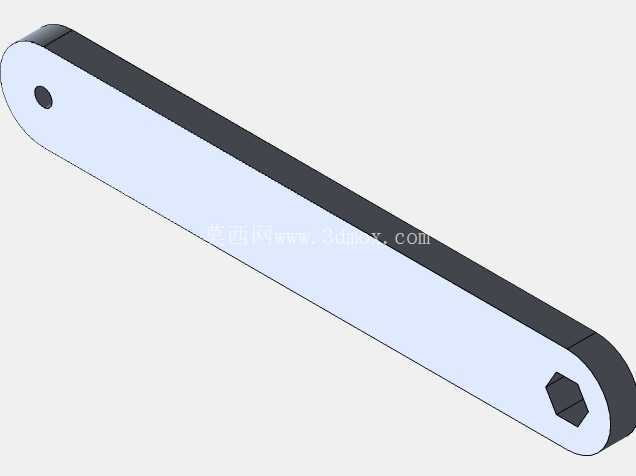

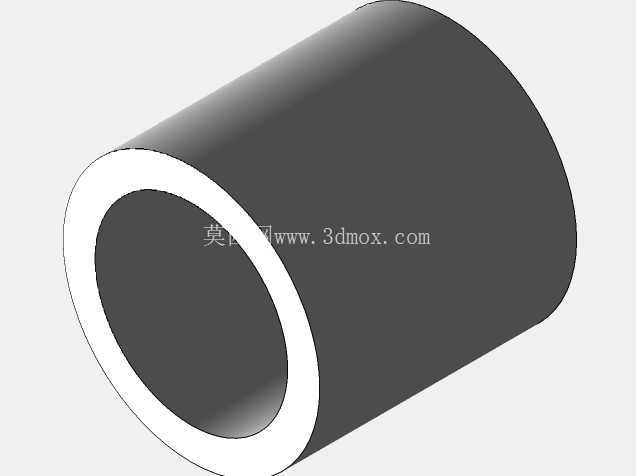

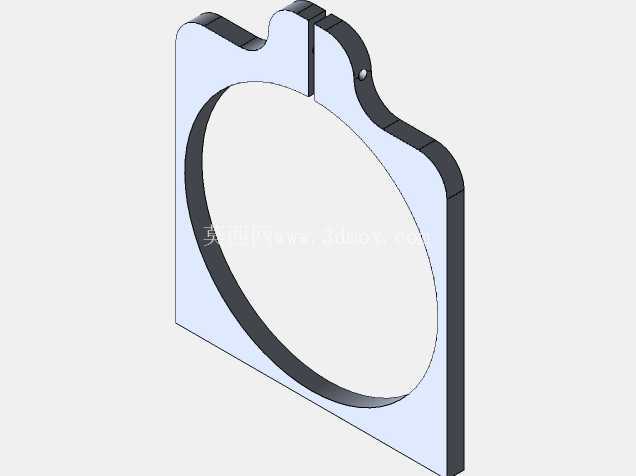

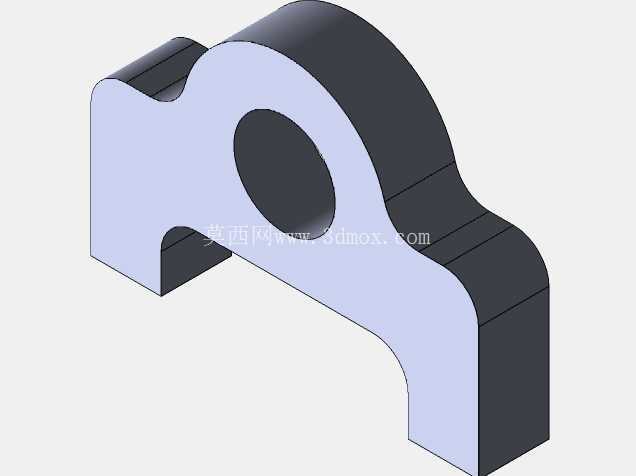

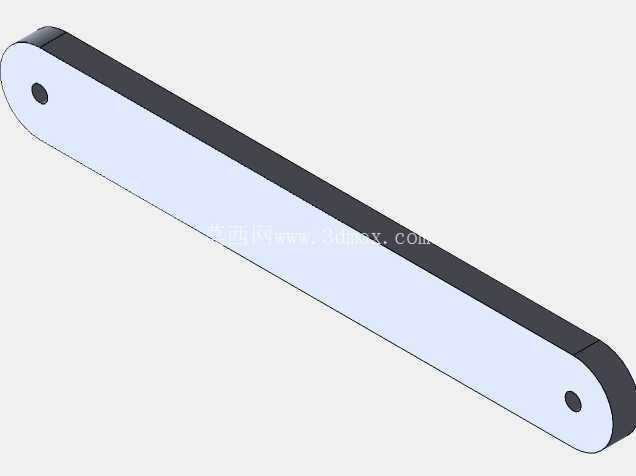

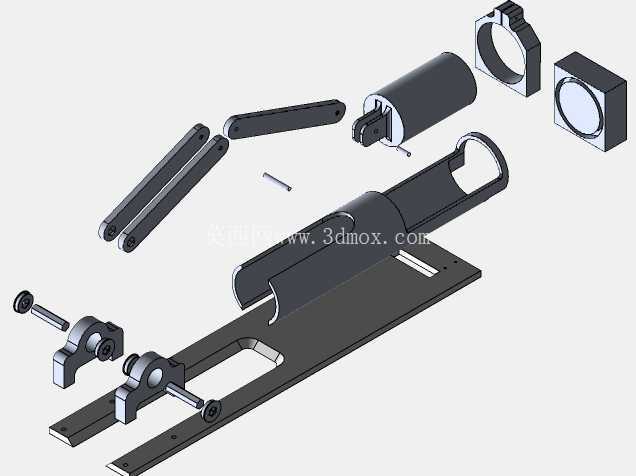

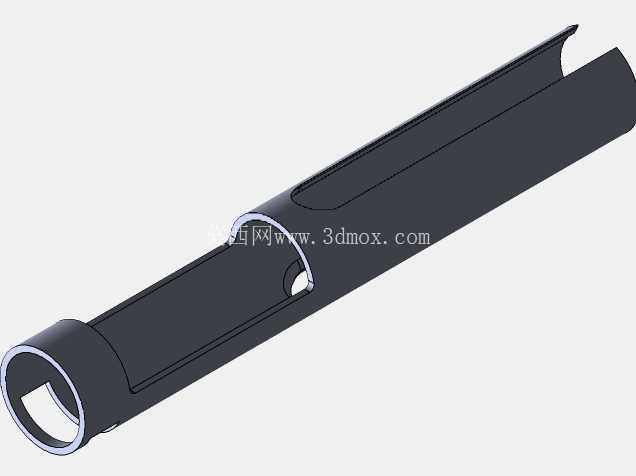

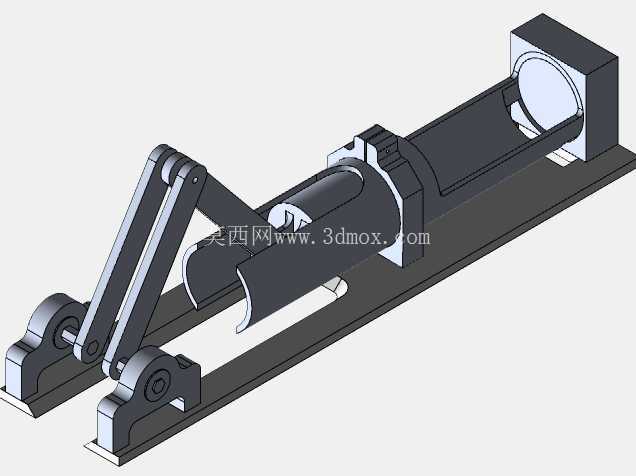

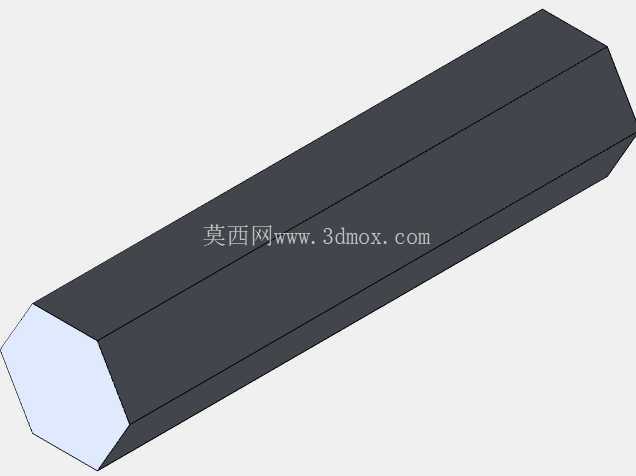

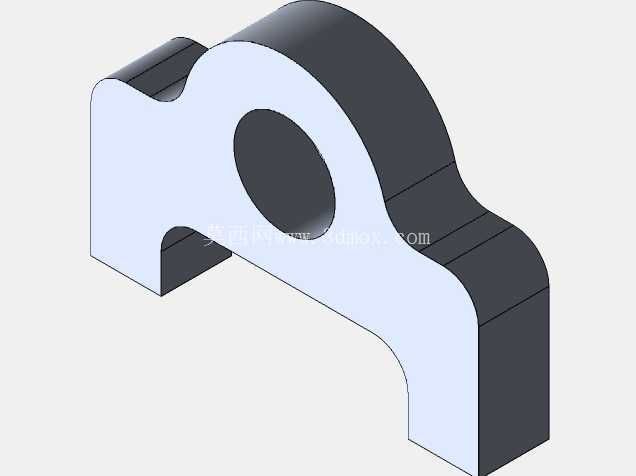

　　从结构布局来看，装置采用卧式长底座作为安装承载基准，底座预留两组对称的铰接安装位，用于固定双组平行连杆的下端铰接点，连杆上端连接手动压臂，形成省力杠杆结构，压臂的力输出端连接弧形压合胎具，胎具的内弧面完全匹配易拉罐的圆柱外轮廓，避免压合过程中罐体出现侧向滑移、崩飞的问题。装置末端设置固定挡座，挡座内开有与易拉罐直径匹配的弧形定位槽，作业时将易拉罐水平放置在底座的导向槽内，一端抵靠在末端挡座的定位槽中，另一端对准压合胎具的弧面，向下扳动压臂时，双平行连杆会带动压合胎具沿水平方向做直线推进动作，将罐体逐步压溃压扁，整个施力过程中连杆的力臂角度经过优化，在压合行程的末端也就是罐体形变阻力最大的区间，连杆机构处于近死点位置，能以较小的手动输入力获得足够的压合推力，无需额外的增力结构即可完成薄壁罐体的完全压溃。该装置核心针对废弃易拉罐这类薄壁金属容器的压缩减容需求设计，常见于小型废品回收站点、校园环保实践工位、社区垃圾分类点的零散废料预处理环节，区别于大型工业压块设备的高功耗、大占地特性，这套纯机械结构无需外接动力源，依靠手动施力即可完成单罐的压扁作业，适配零散、小批量的易拉罐压缩处理场景，能将常规330ml铝制易拉罐的轴向体积压缩至原尺寸的15%以内，大幅降低零散回收环节的存储与转运空间占用。

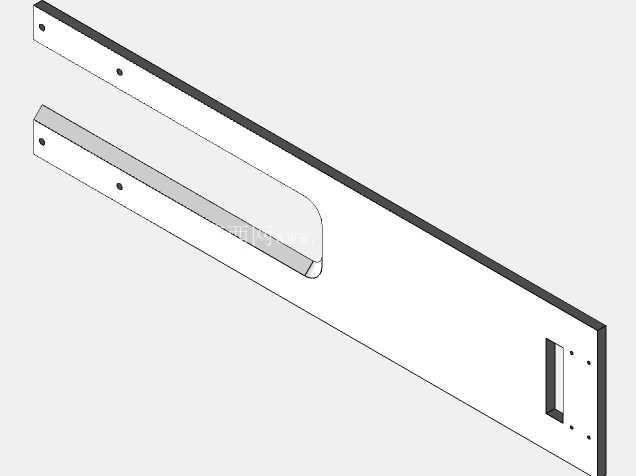

　　设计过程中重点考虑了作业的安全性与操作便捷性，所有铰接点均采用销轴加轴用挡圈的固定方式，连杆之间预留足够的间隙避免运动干涉，底座的导向槽边缘做了倒角处理，方便罐体快速放入定位，压臂的握持位置做了加长处理，适配不同身高操作人员的施力角度，同时整个装置的所有运动部件均做了圆角钝化处理，避免操作过程中出现刮擦划伤的风险。从安装边界来看，整套装置的底座采用平板式结构，可直接通过螺栓固定在常规工作台面、木质支架甚至水泥台面上，不需要额外的预埋安装基础，整体横向长度适配常规易拉罐的轴向尺寸加上压合行程余量，纵向宽度不超过单臂操作的舒适宽度，高度方向在压臂完全抬起时也不会超出常规桌面操作的空间范围，可直接放置在现有操作工位上使用，不需要对现有作业空间做改造。

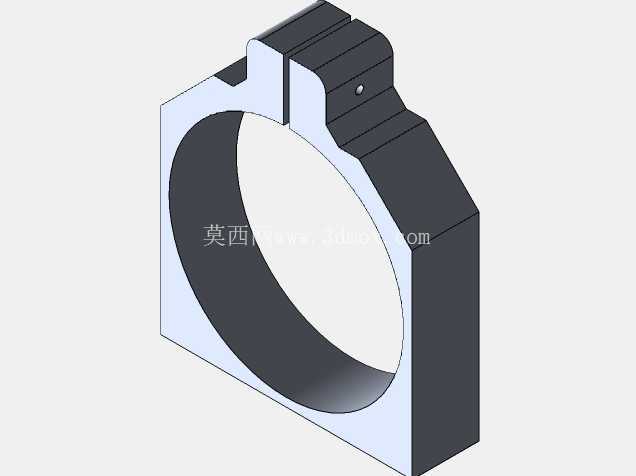

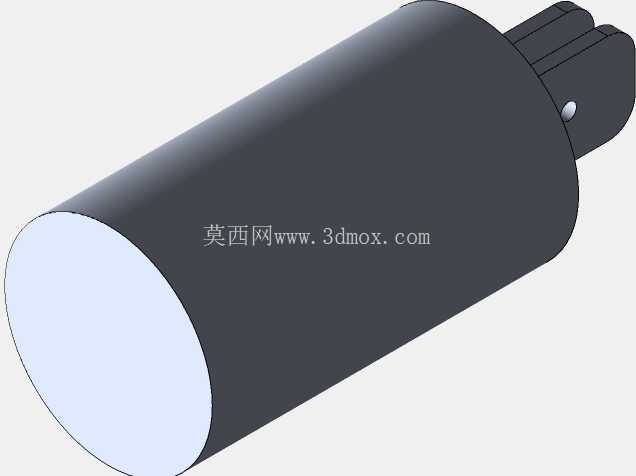

　　结构细节上，压合胎具与连杆输出端采用可拆卸式连接，可根据不同规格的罐体更换对应弧面的胎具，适配从250ml细长罐到500ml粗径罐的不同压合需求，末端挡座同样采用螺栓固定在底座的长槽孔内，可沿底座轴向调整位置，匹配不同长度罐体的压合作业，调整过程仅需松开紧固螺栓、滑动挡座到对应位置后重新拧紧即可，不需要额外的工装工具。整套机构没有复杂的传动部件，日常维护仅需定期在铰接销轴处加注少量润滑脂即可，长期使用若出现胎具磨损，仅需更换对应胎具零件，不需要更换整套装置，维护成本极低，适合无专业设备维护能力的小型站点、教学场景使用。

　　在教学场景中，这套装置可作为平面连杆机构、省力杠杆原理的实物演示教具，直观展示连杆机构的运动轨迹、力的传递与放大过程，帮助学习者理解简单机械结构的实际应用方式，区别于纯理论的教具模型，这套装置具备实际作业能力，可直接完成真实的易拉罐压合作业，能让学习者更直观地感受到机械结构设计从原理到实用功能的转化逻辑。实际作业测试中，针对常规厚度的铝制易拉罐，单次压合作业的施力行程不超过150mm，操作熟练后单罐处理时间不超过3秒，压合后的罐体呈规整的扁片状，不会出现尖锐的凸起毛边，方便后续的归集打包，不会对后续分拣、转运人员造成划伤风险。
