三叶式小型螺旋桨动力传输结构设计

　　这类小型三叶螺旋桨的应用场景覆盖多类小型动力设备，从便携风冷散热单元、小型无人航行器推进端，到桌面级流体实验装置、小型物料风送系统的动力输出端都能见到同类结构的身影，区别于大型船舶或航空用螺旋桨，小尺寸结构的设计核心更偏向紧凑安装空间下的效率平衡，不会一味追求极端推力或转速表现，而是要兼顾安装适配性、运行稳定性与低速段的动力输出平顺性。

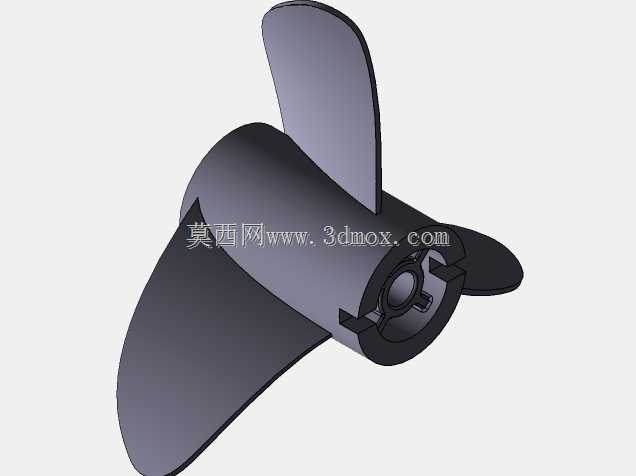

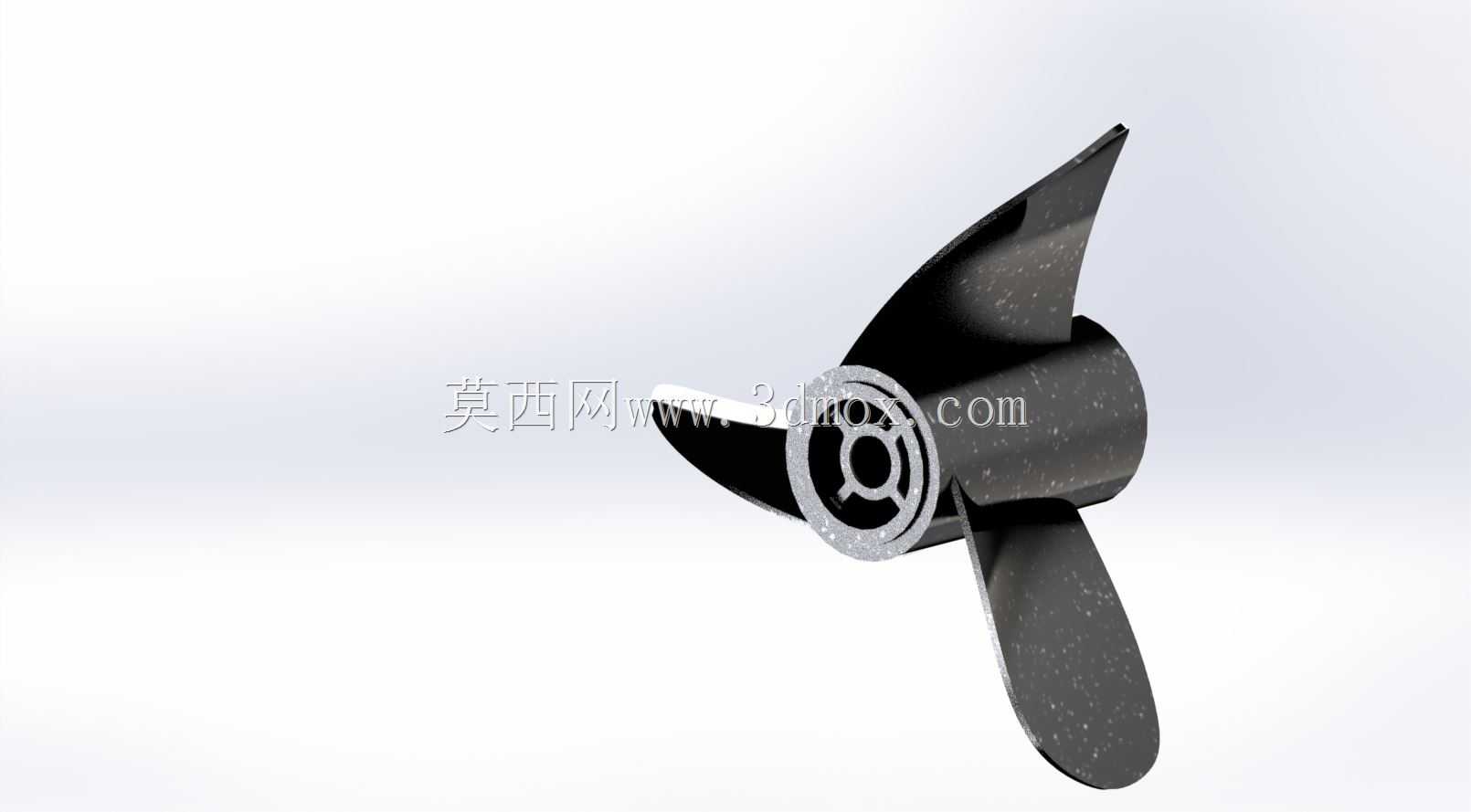

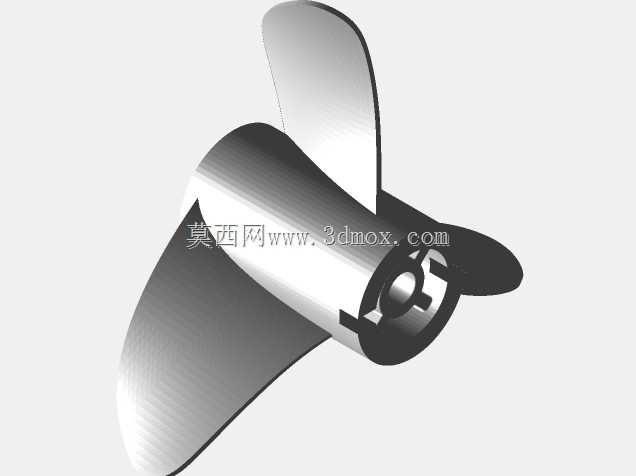

　　从结构功能来看，该螺旋桨采用三叶等距布局，相比两叶结构，相同直径下三叶布局能在更低转速下获得同等推力输出，运行时的动平衡表现更优，不会因为单叶受力波动产生明显的径向振动，对配套驱动轴的轴承负载更小，能有效延长支撑端轴承的使用寿命。中心轮毂位置做了带定位卡槽的轴孔设计，孔位周边做了加厚凸台结构，避免轴系锁紧时应力集中导致轮毂开裂，轮毂与叶片的过渡区域做了大圆弧顺滑处理，既减少流体经过时的紊流损耗，也能消除直角连接带来的结构应力集中点，提升整体结构的抗疲劳强度。

　　设计过程中首先要确定安装边界尺寸，中心轴孔的公差配合要根据配套驱动轴的尺寸选定，一般采用间隙配合加顶丝锁紧的方式，方便拆装维护，轮毂的外径要覆盖轴孔周边的锁紧件安装空间，避免锁紧顶丝突出轮毂表面干扰流体流动。叶片的曲面造型采用等变距螺旋截面设计，从叶根到叶梢的弦长逐步收窄，叶根位置的截面厚度更大，保证足够的结构强度承受旋转时的离心力，叶梢位置做了薄化切边处理，降低高速旋转时的叶尖涡流损耗，叶片的扭转角从根部到梢部逐步递减，保证不同半径位置的叶片截面都能处于合理的攻角区间，避免根部攻角过大出现气流分离，或是梢部攻角过小导致动力输出不足。

　　实际安装时需要注意，螺旋桨的安装端面要与驱动轴的轴线保持垂直，端面跳动量需要控制在0.1mm以内，否则高速旋转时会产生额外的偏载力，长时间运行会导致驱动轴弯曲、支撑轴承过早磨损。叶片的旋转方向要与设备的动力需求匹配，推进类应用要保证叶片旋转时的流体推送方向与设备行进方向一致，散热类应用要保证气流流向需要散热的热源位置，安装完成后需要做简单的动平衡测试，可通过在叶梢位置增减微量配重的方式，将振动值控制在合理区间内。

　　这类小型螺旋桨的材质选择一般根据应用场景确定，常规风冷场景可采用注塑成型的工程塑料，成本低重量轻，运行噪音小；如果是用于小型水下航行器或是有一定腐蚀环境的场景，可选用铝合金或不锈钢材质，通过机加工成型保证曲面精度，结构强度也能满足更高转速的使用需求。设计时还要考虑安全防护边界，外露安装的螺旋桨叶梢位置要与周边防护结构保留至少5mm的安全间隙，避免运行过程中叶片剐蹭周边构件，同时叶片的边缘要做倒钝处理，防止安装维护时划伤操作人员。

　　从流体性能角度看，三叶结构的螺旋桨在低速工况下的效率比两叶结构高8%到12%左右，运行噪音更低，适合对噪音控制有要求的民用小型设备，相比四叶结构，三叶结构的转动惯量更小，驱动电机的启动负载更低，不需要选配更大功率的驱动单元就能满足动力需求，整体的成本控制更有优势。轮毂上的定位卡槽结构要与驱动轴上的定位凸台匹配，保证传动过程中不会出现轴与桨之间的相对滑动，传递扭矩时的受力更均匀，不会因为顶丝单点受力导致轴孔表面压损。
