航空发动机涡轮风扇叶片结构设计

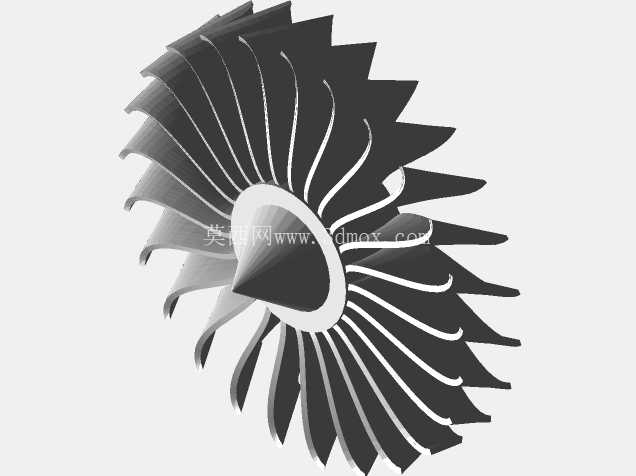

　　该涡轮风扇结构主要面向航空动力系统、小型燃气轮机以及高功率密度流体输送设备的核心做功单元设计，在实际工程应用中，这类轮盘叶片一体化的风扇结构承担着将输入机械能转化为流体动能与压力能的核心作用，是喷气推进装置、涡轮增压器以及高速工业风机的核心做功部件。从结构设计逻辑来看，整体采用轮盘与叶片一体化的构型思路，叶片沿轮盘周向均匀排布，叶型采用了符合气动效率要求的变截面扭曲设计，从叶根到叶顶的弦长、安装角均沿径向做连续渐变，能够在高速旋转过程中有效降低叶尖涡流损失，提升流体通流效率，同时兼顾不同转速工况下的气动载荷分布均匀性，避免局部应力集中导致的结构失效。

　　轮盘中心采用锥形导流头设计，能够在进气侧对来流进行平顺引导，减少进气端的流体冲击损失，同时锥形结构与轮盘基体平滑过渡，能够有效降低高速旋转时的轮盘风阻，也为中心轴系的安装预留了足够的配合空间，安装边界上，中心轮毂区域预留了与传动轴配合的定位止口与连接孔位，可通过键连接或者端面螺栓连接实现与动力输出轴的刚性固定，整体径向尺寸适配中小推力级喷气动力单元的安装舱体边界，轴向尺寸紧凑，能够在有限的动力舱空间内完成装配，不需要额外占用过多的轴向安装空间。

　　在实际运行场景中，这类涡轮风扇需要在每分钟数万转的高转速工况下持续工作，因此叶片与轮盘的过渡位置做了大圆角平滑处理，能够有效分散旋转离心力带来的应力集中，避免叶根位置出现疲劳裂纹；叶片前缘做了圆弧钝化处理，能够降低来流中的微小颗粒对叶片前缘的冲蚀磨损，提升部件的连续运行寿命。从气动特性来看，该结构的叶片数量经过匹配计算，能够在设计转速下实现稳定的流体增压比，既可以作为喷气发动机的前端风扇级实现大流量空气压缩输送，也可以作为小型涡轮单元的做功叶轮，承接高温高压燃气的冲击实现扭矩输出，适配不同的动力循环场景。

　　在建模过程中，所有叶型曲面均保持G2连续过渡，能够直接导入流体仿真软件进行流场分析，也可以为后续的五轴数控加工、3D打印成型提供准确的几何依据，结构上没有冗余的设计特征，所有曲面过渡均服务于气动效率与结构强度的双重要求，轮盘的厚度沿径向渐变，在保证整体结构刚度的前提下尽可能降低旋转部件的整体质量，减小转子系统的转动惯量，提升动力单元的响应速度。
