运动相机防护安装外壳结构设计

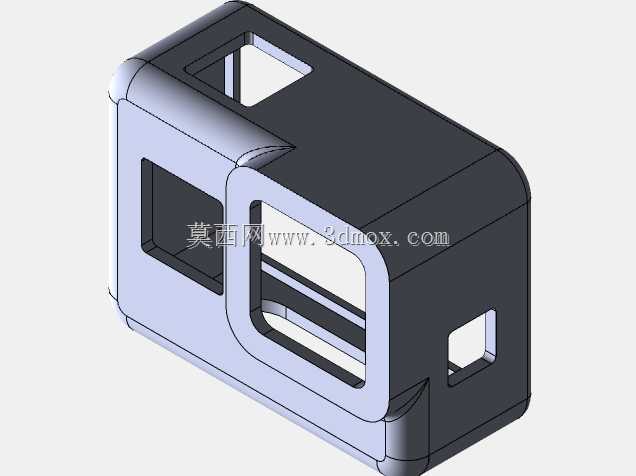

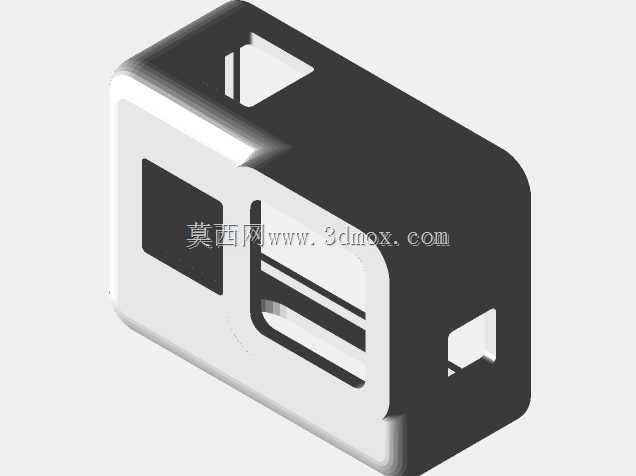

　　本次设计的运动相机防护安装壳体，核心面向户外极限运动记录、工业巡检便携拍摄、车载移动监控等多场景的设备防护需求，解决常规运动相机裸机在复杂工况下易磕碰、安装适配性差的问题。从结构设计逻辑来看，壳体采用半包式包覆结构，主体轮廓完全贴合对应型号运动相机的机身曲面，在相机镜头、侧边功能按键、底部数据接口位置预留精准的避让开口，既保证壳体安装后不遮挡拍摄视野、不影响按键操作与线材插接，也能通过壳体的硬质边框吸收外力冲击，避免相机机身直接受到碰撞、刮擦损伤。壳体侧边设置的贯通式槽位，一方面是为了适配通用的运动相机安装卡扣，可直接对接头盔固定座、自行车把支架、胸带固定件等常规外设，无需额外加装转接配件；另一方面槽位的边缘做了加厚处理，

　　在反复拆装支架的过程中不会出现槽位开裂、形变松旷的问题，能保证长期使用后的安装定位精度。从安装边界尺寸来看，壳体整体外轮廓在相机原有尺寸基础上单边增加不超过3mm的防护厚度，不会过度增加设备整体体积，适配市面上绝大多数常规运动相机的防水壳、收纳包的尺寸边界，安装后可直接放入原有配套收纳配件中，无需额外更换收纳装置。壳体表面做了哑光防滑纹理处理，在手持拍摄时能增加摩擦力，避免出汗或沾水后设备滑落；边角位置全部做了R2以上的圆角过渡，既避免尖锐边角在磕碰时产生应力集中导致壳体碎裂，也能在设备意外掉落时通过圆角分散冲击力，提升整体抗摔性能。在实际工况适配中，壳体的材质选用兼顾刚性与韧性的工程塑料，

　　可在-10℃到60℃的环境温度区间内保持结构稳定性，适配冬季滑雪、夏季户外暴晒等极端使用场景，不会出现低温脆裂、高温软化形变的问题。壳体与相机的固定采用卡扣式免工具安装结构，对准相机机身卡入即可完成固定，拆卸时只需拨开侧边的卡扣拨片即可取下，全程无需螺丝或额外工具，方便用户在需要更换电池、插接数据传输线时快速拆装。针对运动场景下的散热需求，壳体在对应相机主板发热区域预留了细密的散热格栅，在不降低结构防护强度的前提下，保证相机长时间录制4K视频时的热量可正常散出，避免因壳体封闭导致设备过热降频或自动停机。壳体正面的镜头避让开口边缘做了高出镜头平面0.5mm的凸边设计，当相机镜头朝下放置时，凸边会先接触支撑面，

　　避免镜头镜片直接接触桌面或其他硬物产生刮痕，日常放置时无需额外加装镜头盖也能保护镜片。从结构强度验证角度来看，壳体的壁厚设计为1.8mm，在卡扣位置、安装槽位等受力集中区域做了局部加厚到2.5mm的处理，通过有限元受力模拟验证，在1.5米高度自由跌落至水泥地面的工况下，壳体可吸收90%以上的冲击能量，保证内部相机不会出现结构性损伤。同时壳体的所有拼接缝隙都控制在0.1mm以内，日常使用中可阻挡灰尘、飞溅的水滴进入壳体与相机的缝隙中，减少沙尘颗粒对相机机身外壳的磨损，也能应对日常小雨环境下的泼溅防护，满足大部分非水下作业的户外拍摄防护需求。
