集成轴承齿轮元件的创意奖杯结构设计

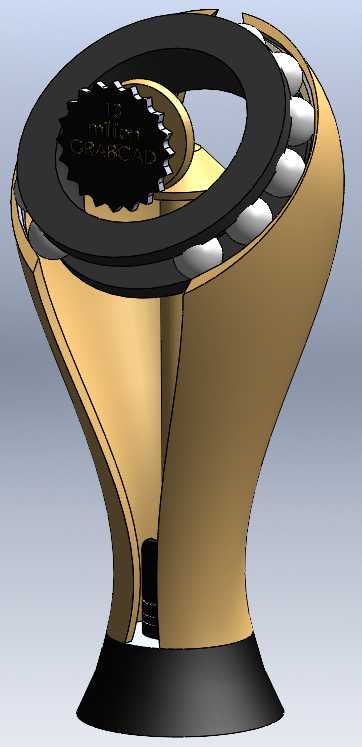

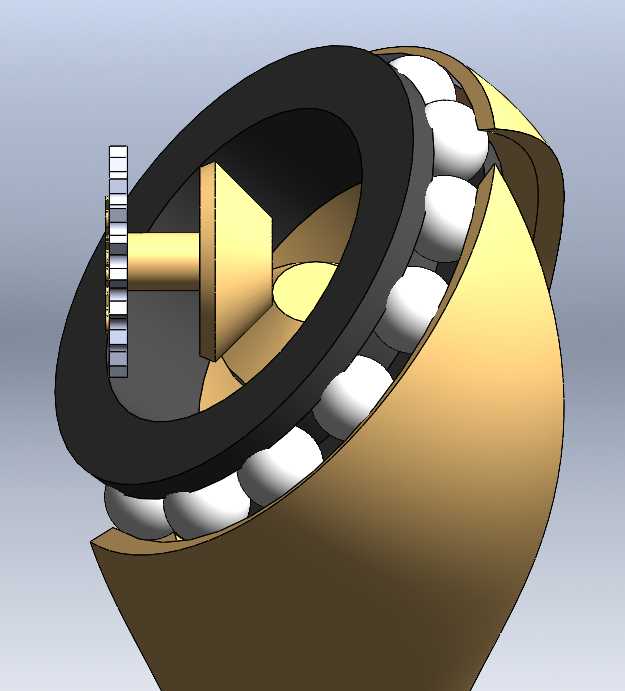

　　这款创意奖杯的设计跳出了传统奖杯的纯装饰性思路，将通用机械领域常用的滚动轴承、伞齿轮等核心传动元件作为结构主体融入造型，既保留了奖杯的纪念展示属性，也能作为机械结构教学的具象演示载体，在工科院校实训成果展示、机械行业技能竞赛颁奖、工业设计主题展会陈设等场景都有适配空间。从结构组成来看，奖杯上部的环形主体采用深沟球轴承的经典构型，内圈、外圈、滚动体、保持架的结构完全按照实际轴承的装配逻辑设计，滚动体沿滚道均匀排布，保持架对滚动体的限位间隙控制在合理范围，既还原了真实轴承的转动特性，也让上部结构可以实现顺畅的周向转动，区别于传统固定结构的奖杯，增加了交互体验感。轴承内圈位置集成了一个伞齿轮结构，齿形参数按照标准直齿伞齿轮的啮合逻辑设计，

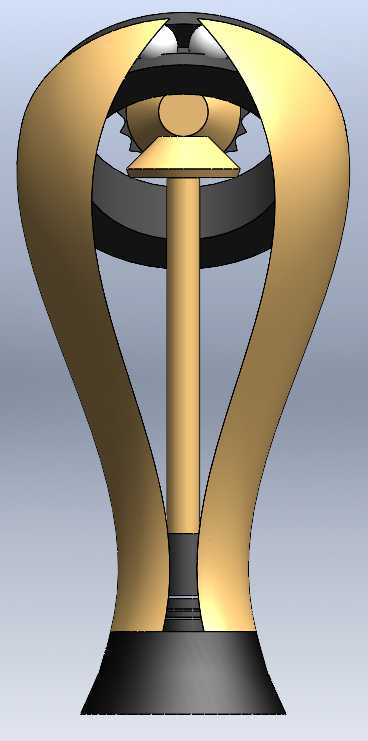

　　齿顶高、齿根高、压力角都参考通用传动件的设计规范，这个伞齿轮并非装饰性结构，预留了与配套伞齿轮啮合的安装位，若搭配小型驱动模组，可实现动力输入带动整个上部轴承结构转动，拓展出动态展示的功能。奖杯下部的支撑结构采用对称式弧形托举造型，曲面过渡处做了圆角处理，避免应力集中，支撑臂与轴承外圈的连接位置采用嵌入式定位结构，定位凸台与轴承外圈的定位槽配合公差选用H7/k6的过渡配合，既保证连接的稳固性，也方便后续拆解更换内部元件。从安装边界来看，整体结构的底座接触面做了平整化处理，平面度控制在0.1mm以内，放置在水平台面上不会出现晃动，底座预留了3个M4的螺纹安装孔，可根据使用场景选择直接放置或是通过螺栓固定在展示台、颁奖台的预设安装位上，

　　安装孔的位置度公差控制在0.2mm，适配常规的展台安装孔位布局。设计过程中优先考虑了结构的可加工性，所有零件的壁厚都控制在2mm以上，避免薄壁结构在3D打印或是机加工过程中出现变形，轴承滚道的表面粗糙度要求设置为Ra1.6，既保证滚动体转动的顺畅度，也不会过度提升加工成本，伞齿轮的齿面做了0.5mm的倒角处理，避免啮合过程中出现卡滞或是齿尖崩损的问题。不同于常规奖杯只注重外观造型的设计逻辑，这款作品在造型创意阶段就同步考虑了结构的可动性与装配合理性，每一个机械元件的位置都经过反复调整，保证整体视觉上的协调感，同时不会破坏机械结构本身的运动逻辑，比如支撑臂的弧度既满足了托举的视觉效果，也避开了轴承转动时的运动干涉范围，

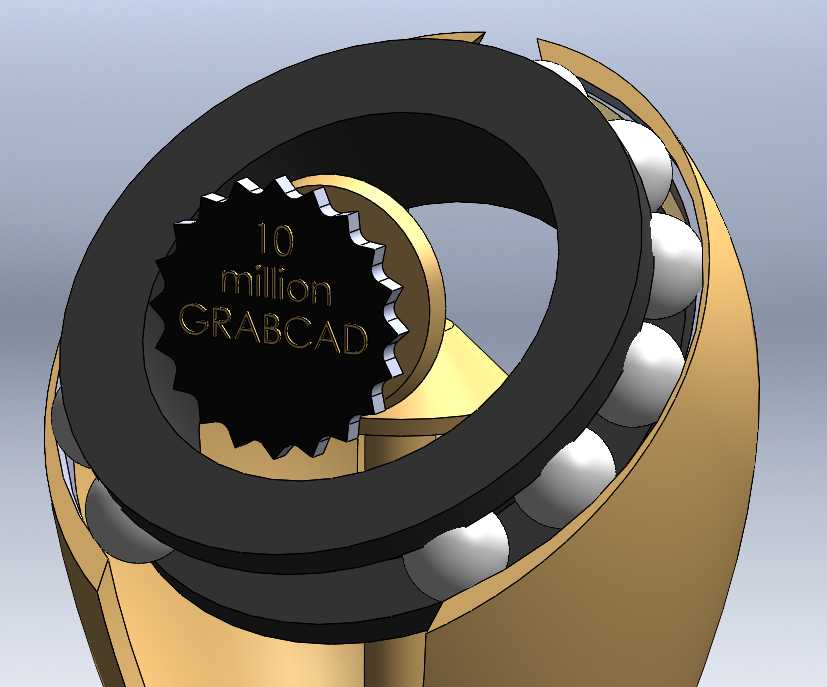

　　伞齿轮的安装位置既处于视觉焦点区域，也不会影响轴承整体的转动行程。在实际使用场景中，静态展示时，外露的轴承与齿轮结构能直观体现工业美学特质，契合机械行业的活动调性；动态展示时，搭配小型低速驱动模块，上部结构缓慢转动，能更好地吸引观展人员的注意力，也能让非机械行业的参观者直观理解轴承、齿轮的基本运动原理。结构的所有连接位置都设计了可拆卸的装配结构，没有采用永久性连接方式，若后续需要更换不同配色的滚动体、或是调整齿轮的参数，都可以快速拆解重组，适配不同活动的定制化需求，比如技能竞赛颁奖时，可以将齿轮上刻印对应赛事的标识，不需要重新制作整个奖杯，只需要更换内圈的齿轮零件即可，大幅降低定制成本。整体结构的重心经过反复校核，落在底座中心的支撑范围内，即使上部结构转动时，整体重心偏移量也控制在安全范围内，不会出现倾倒的问题，底座的重量占整体重量的40%左右，进一步提升了放置的稳定性，不需要额外增加配重块就能满足日常展示的稳定性要求。
