GTA SA沃尔顿复古载货皮卡

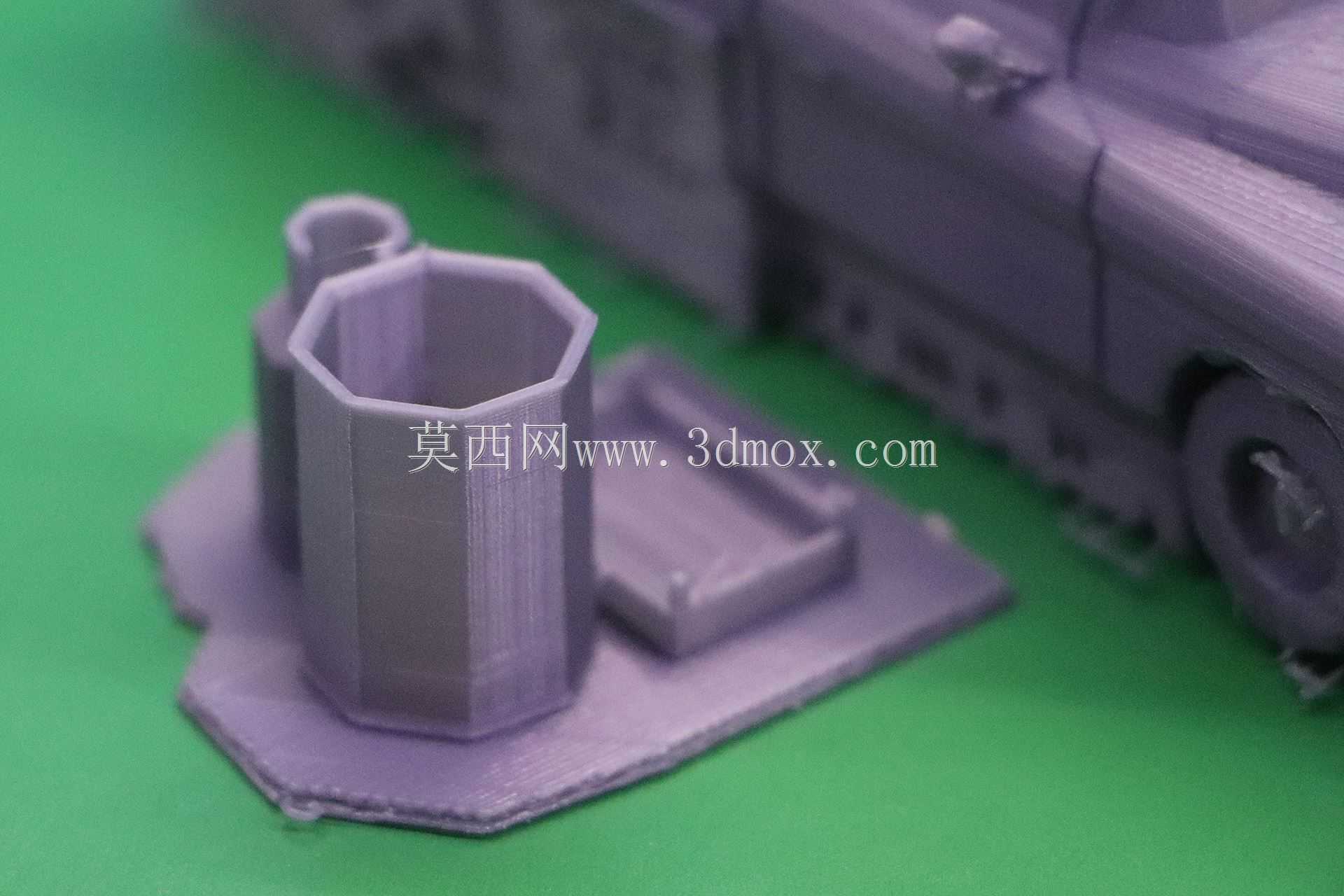

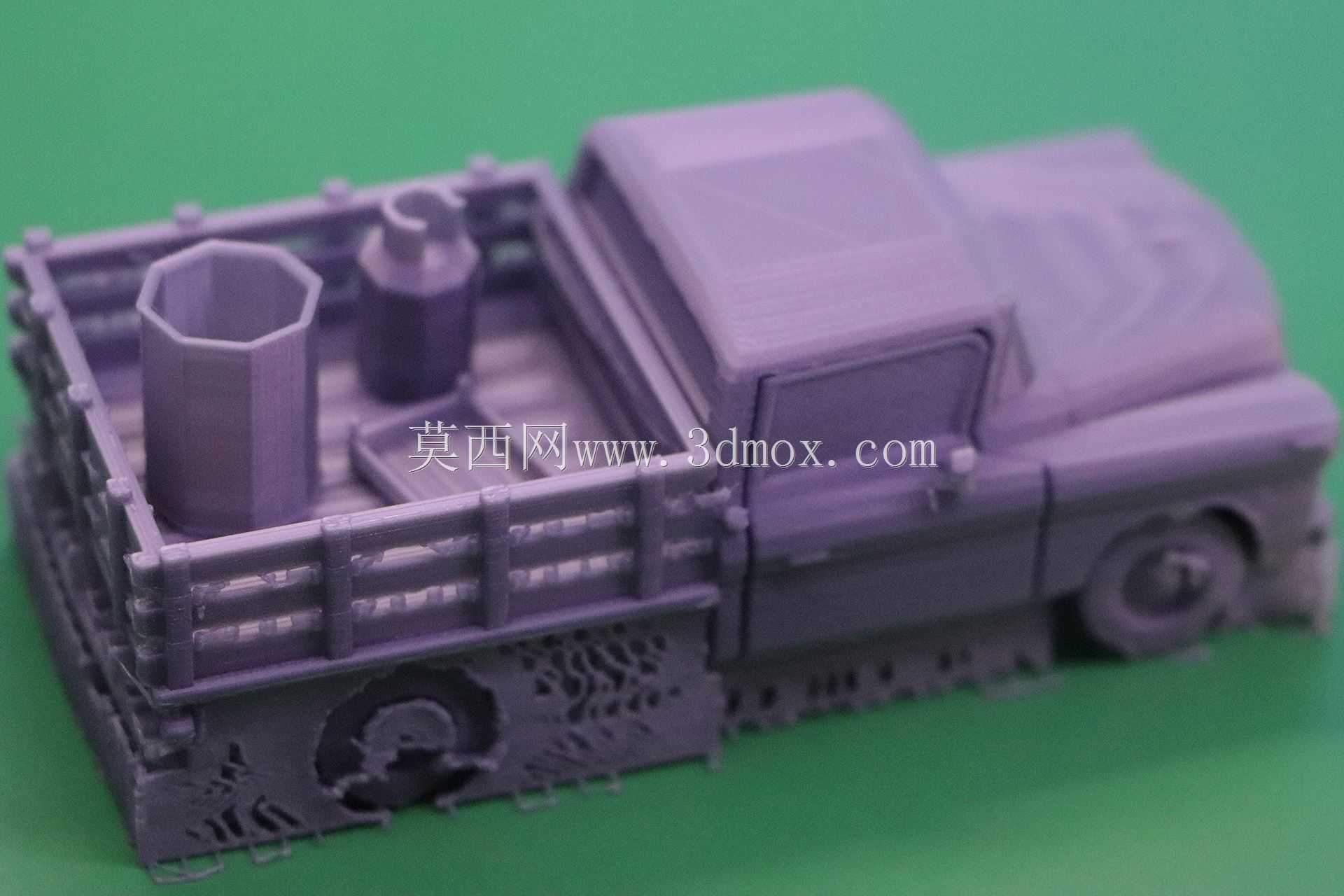

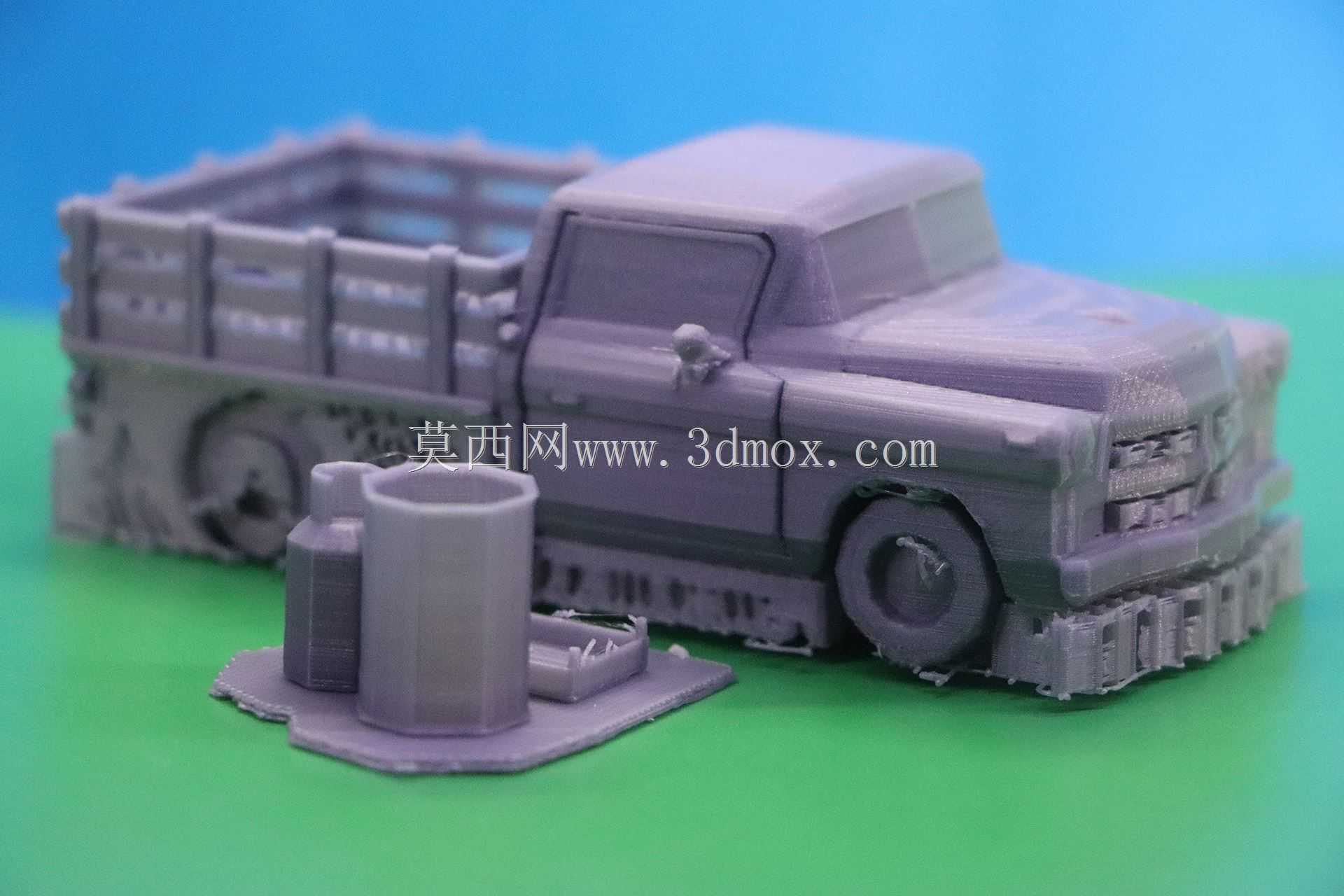

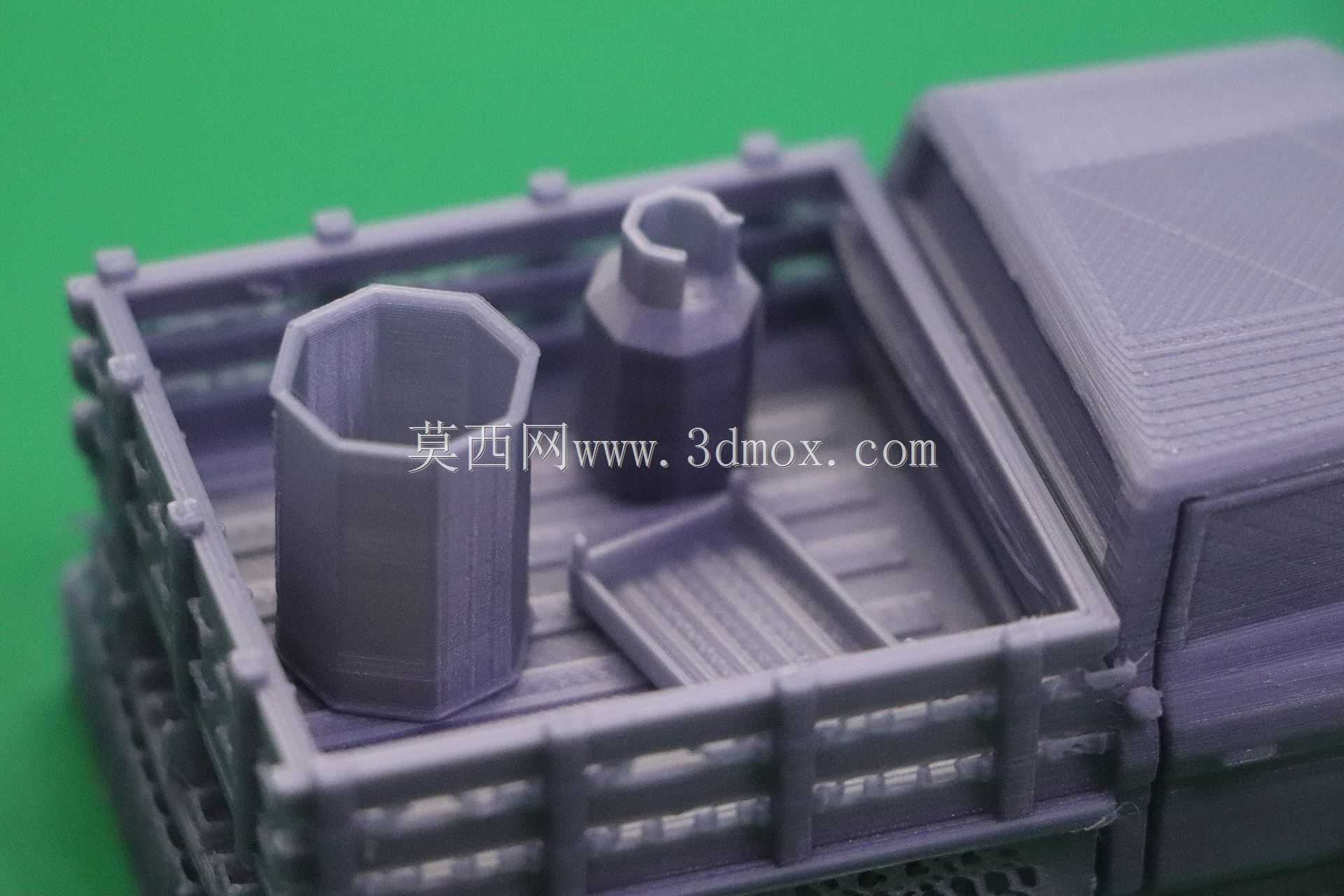

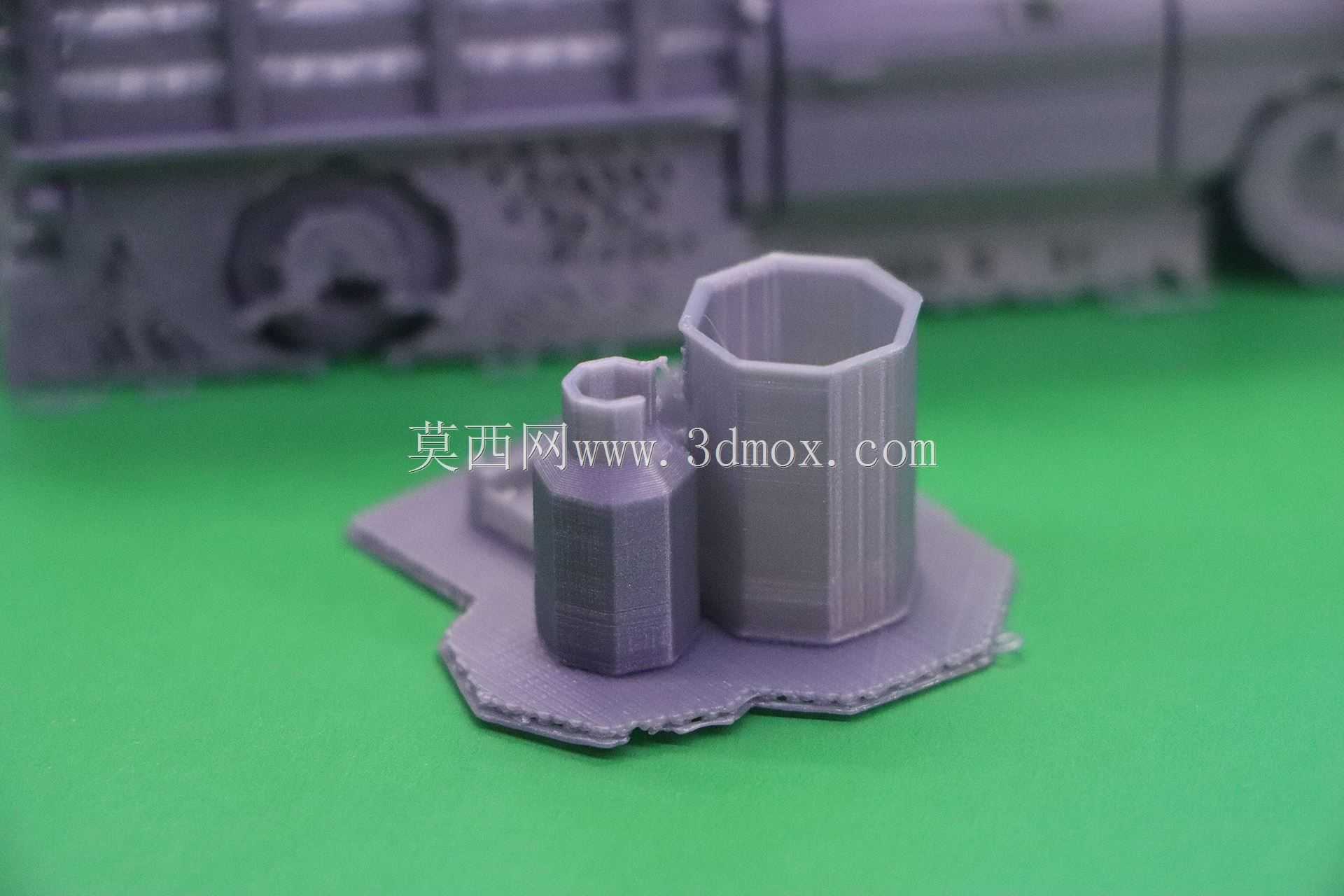

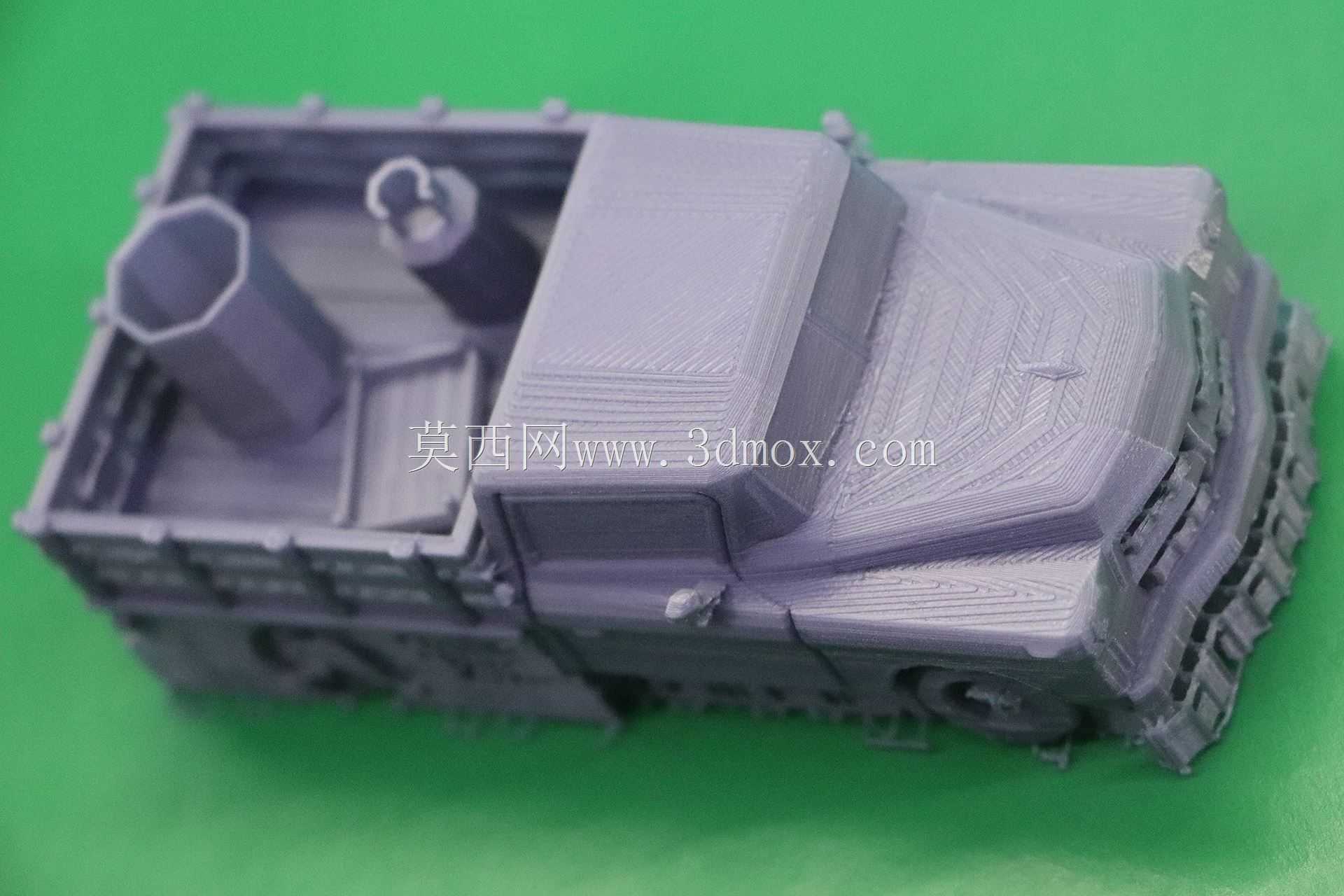

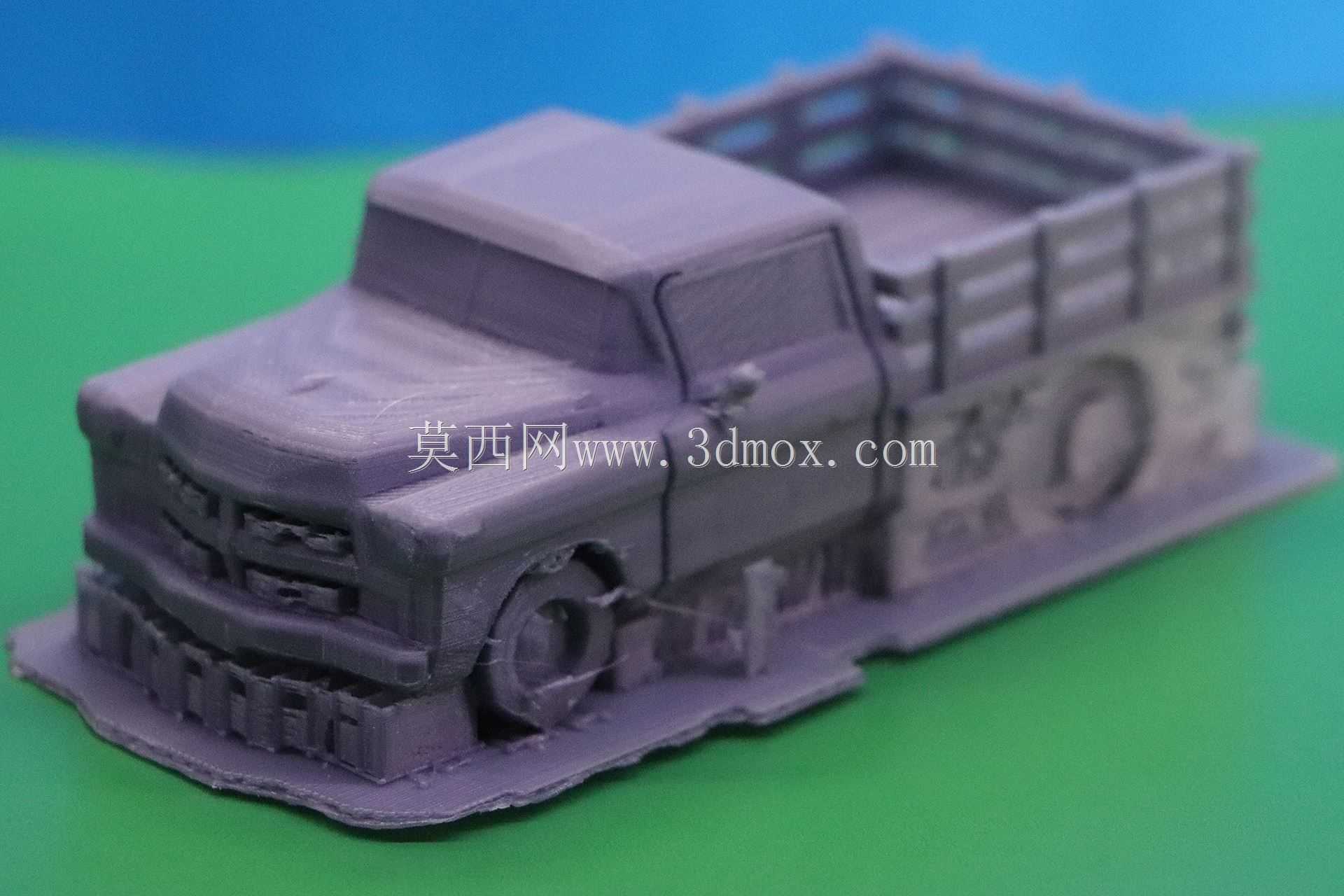

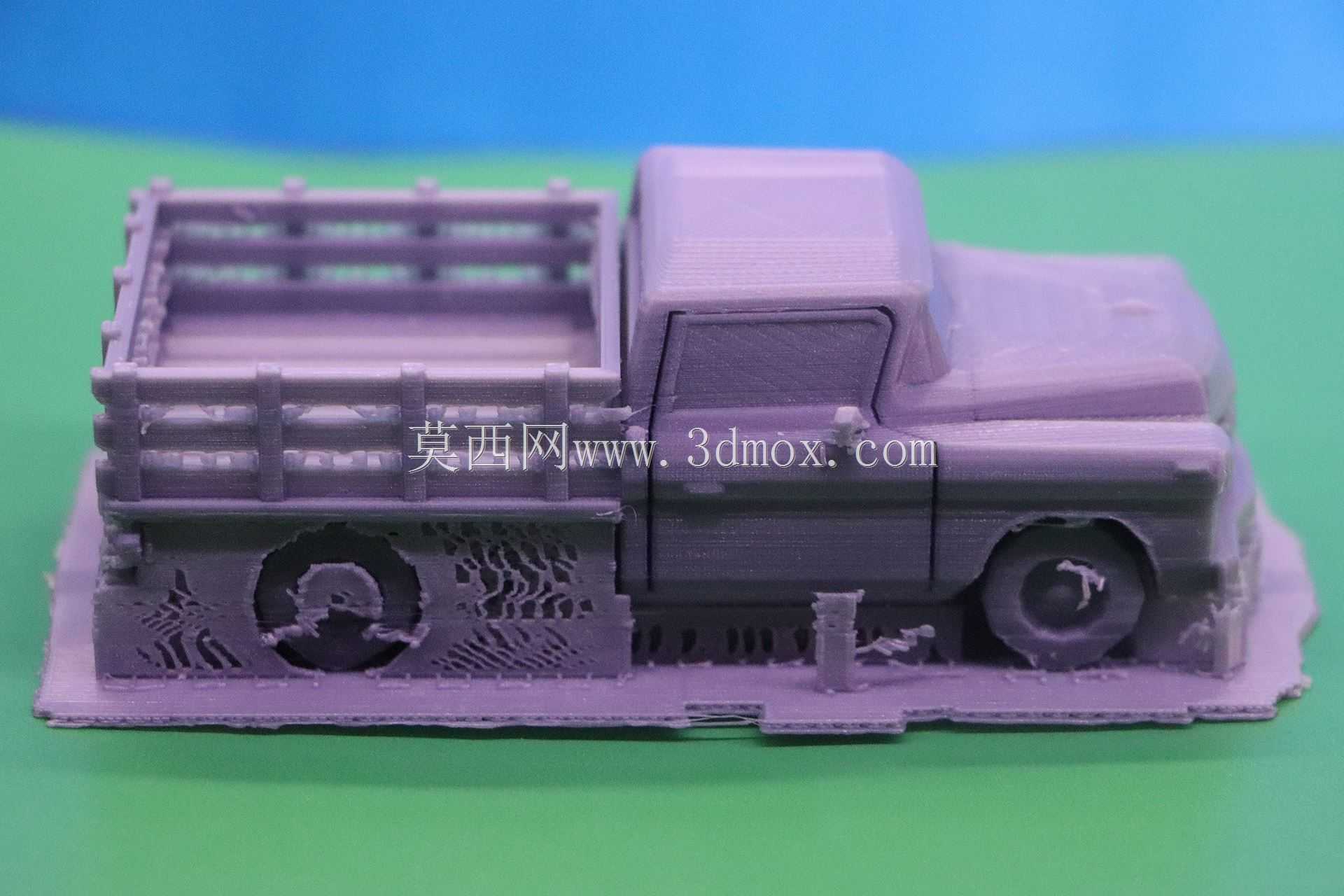

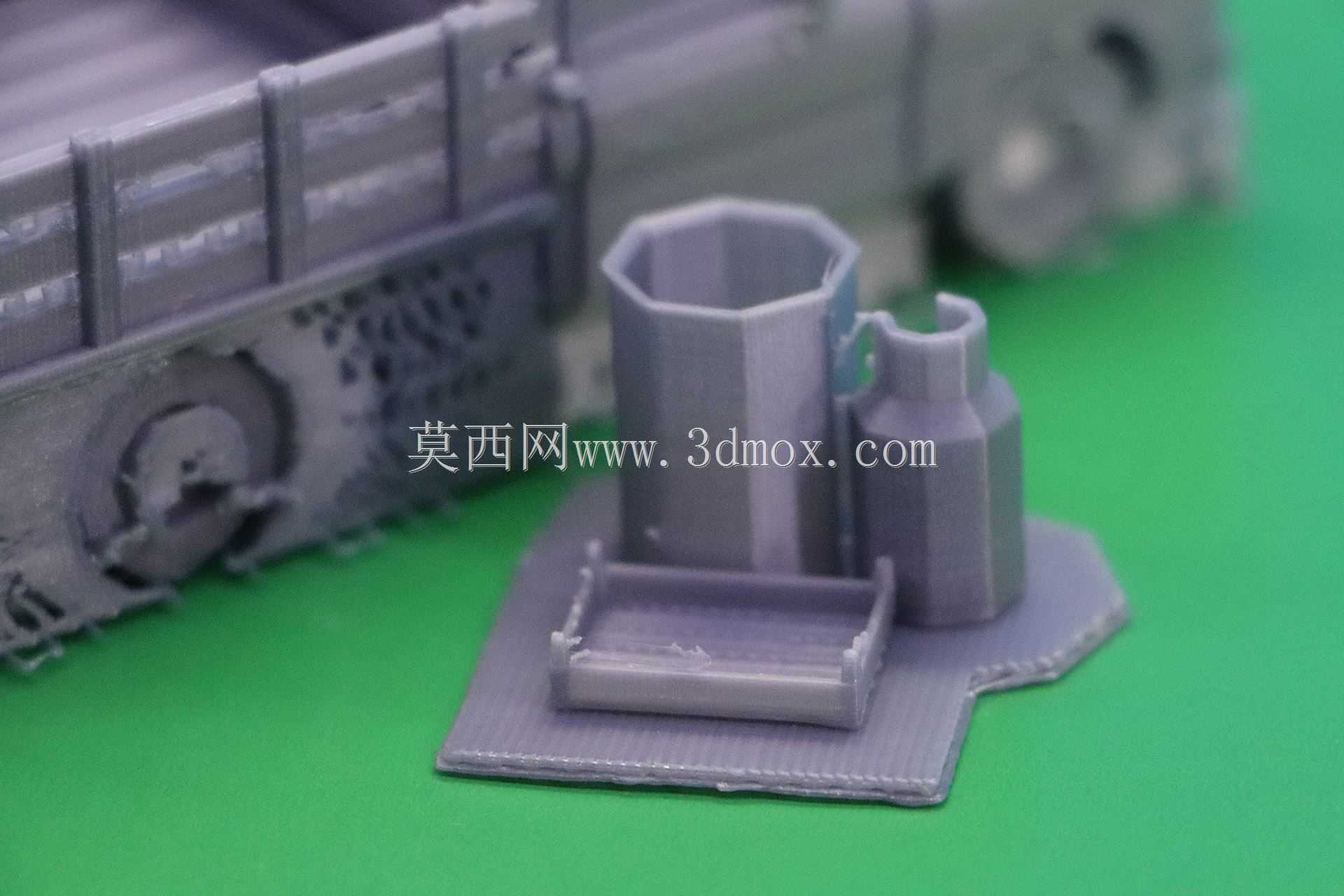

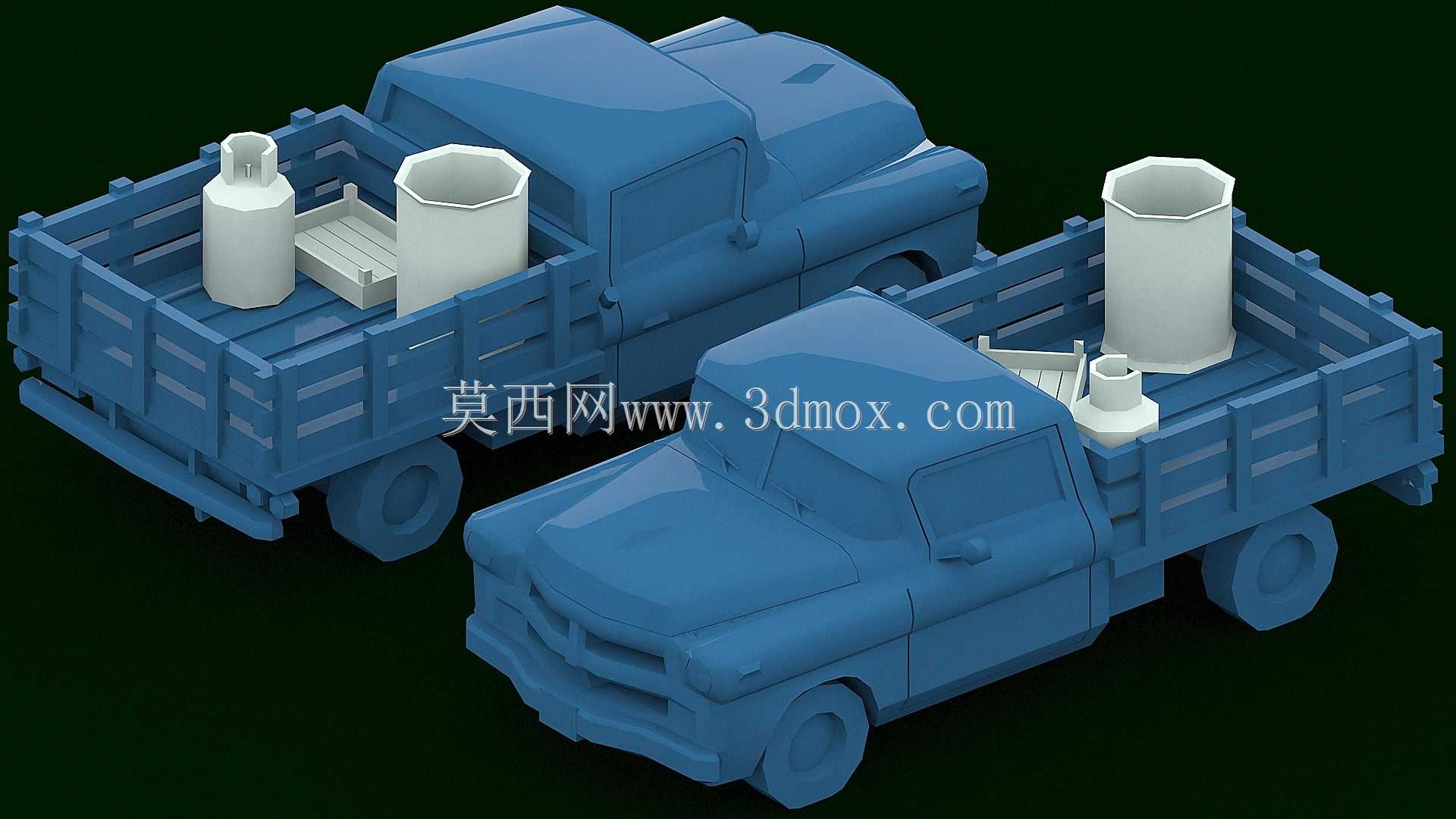

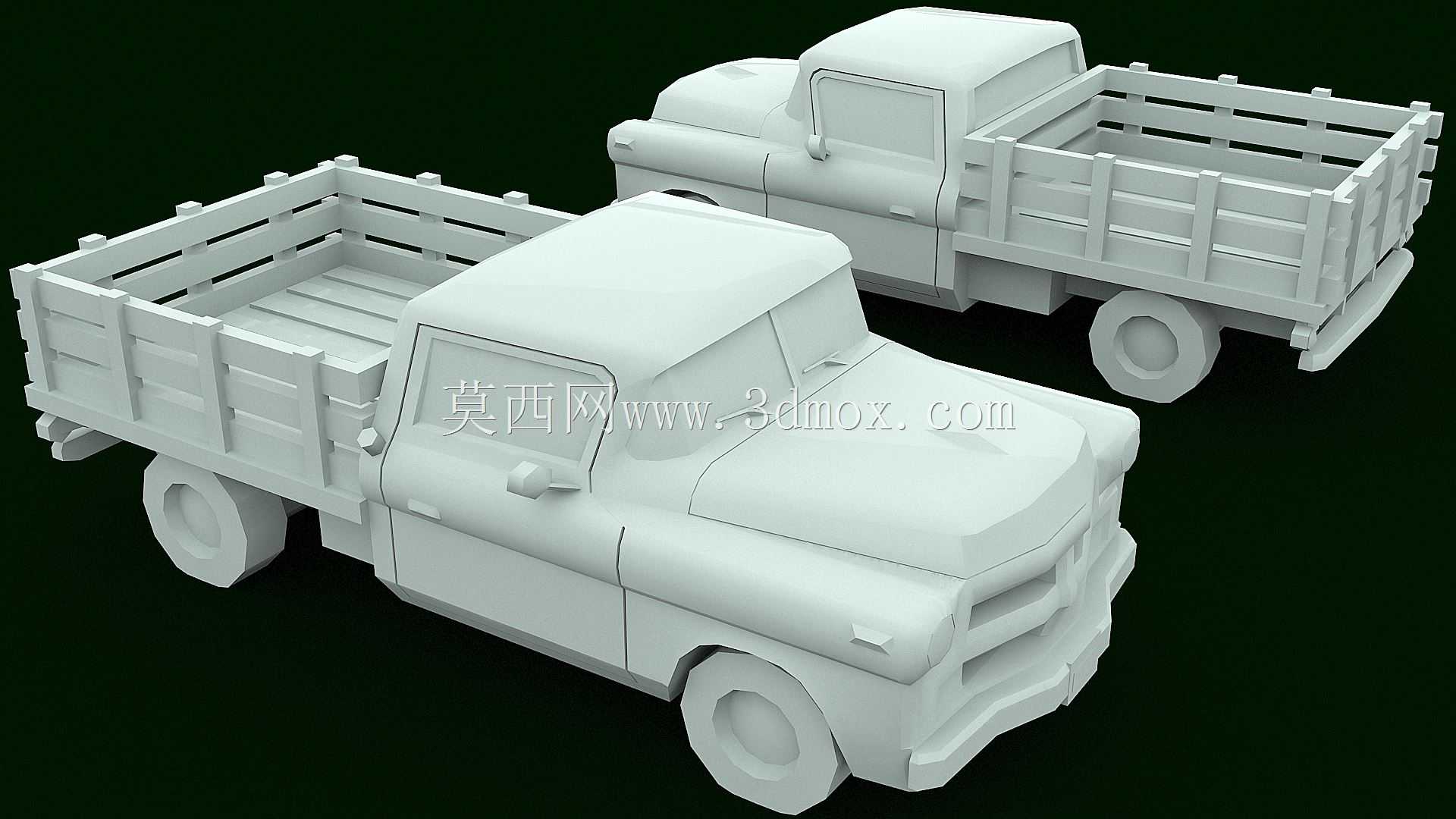

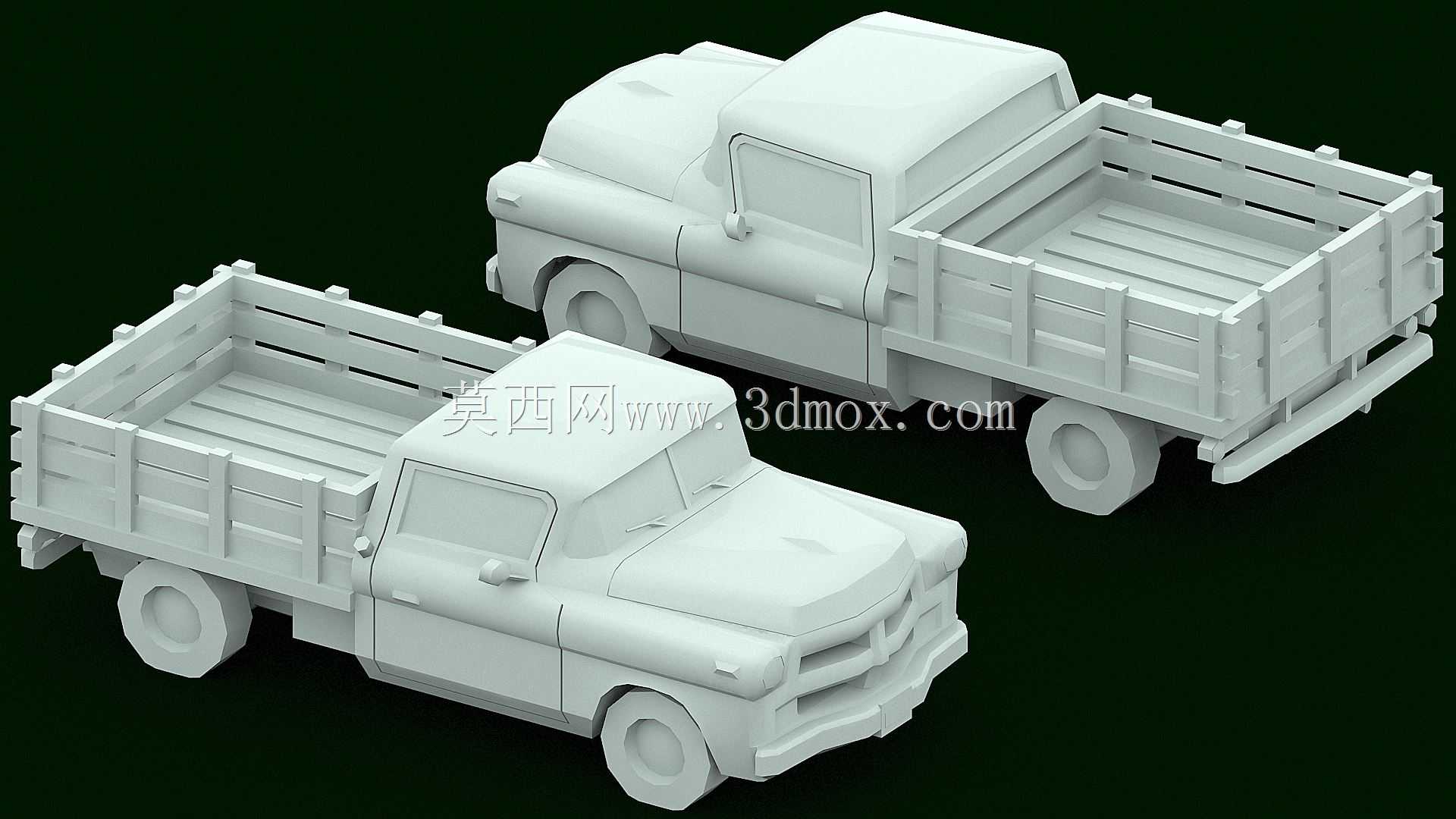

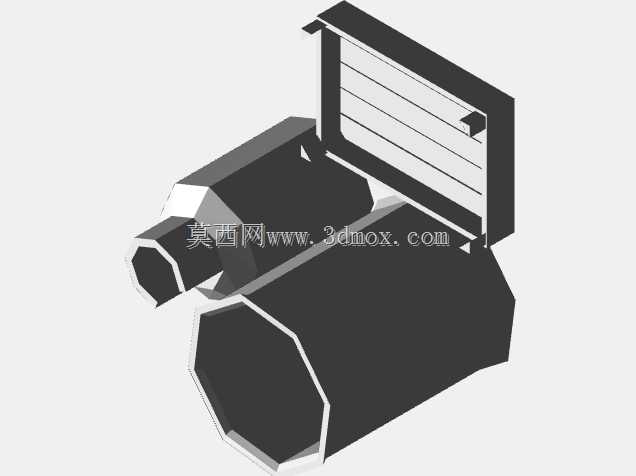

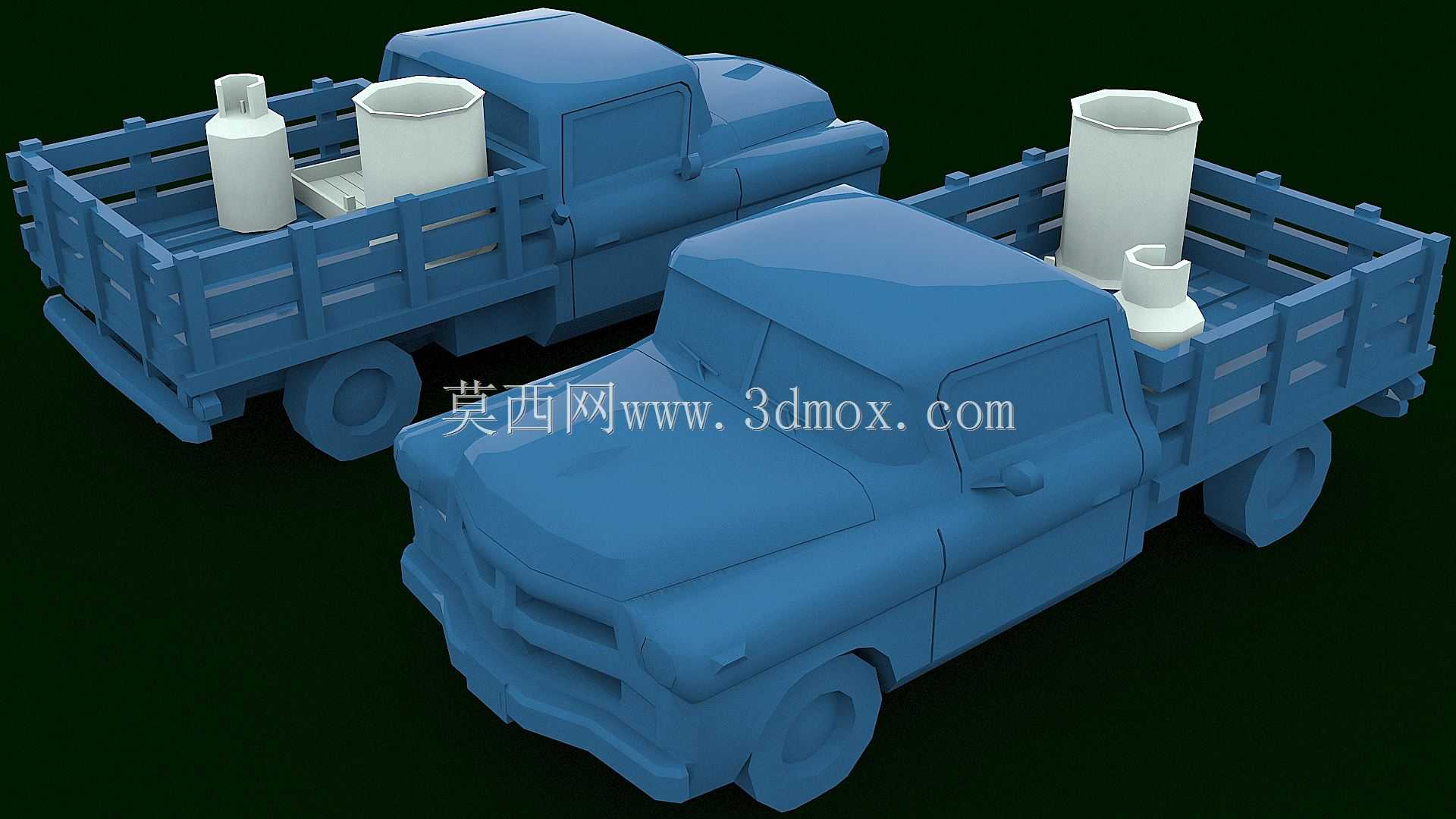

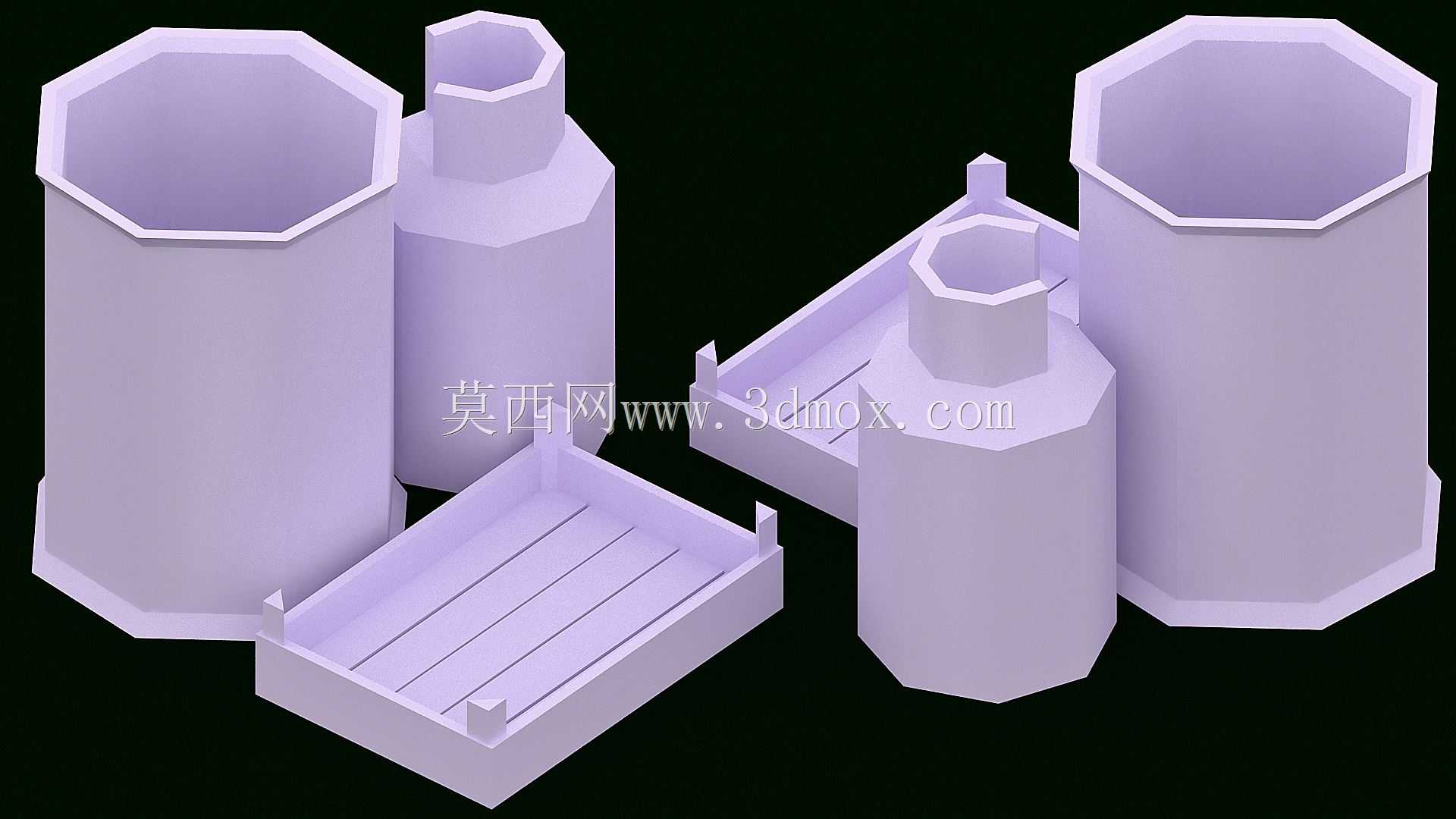

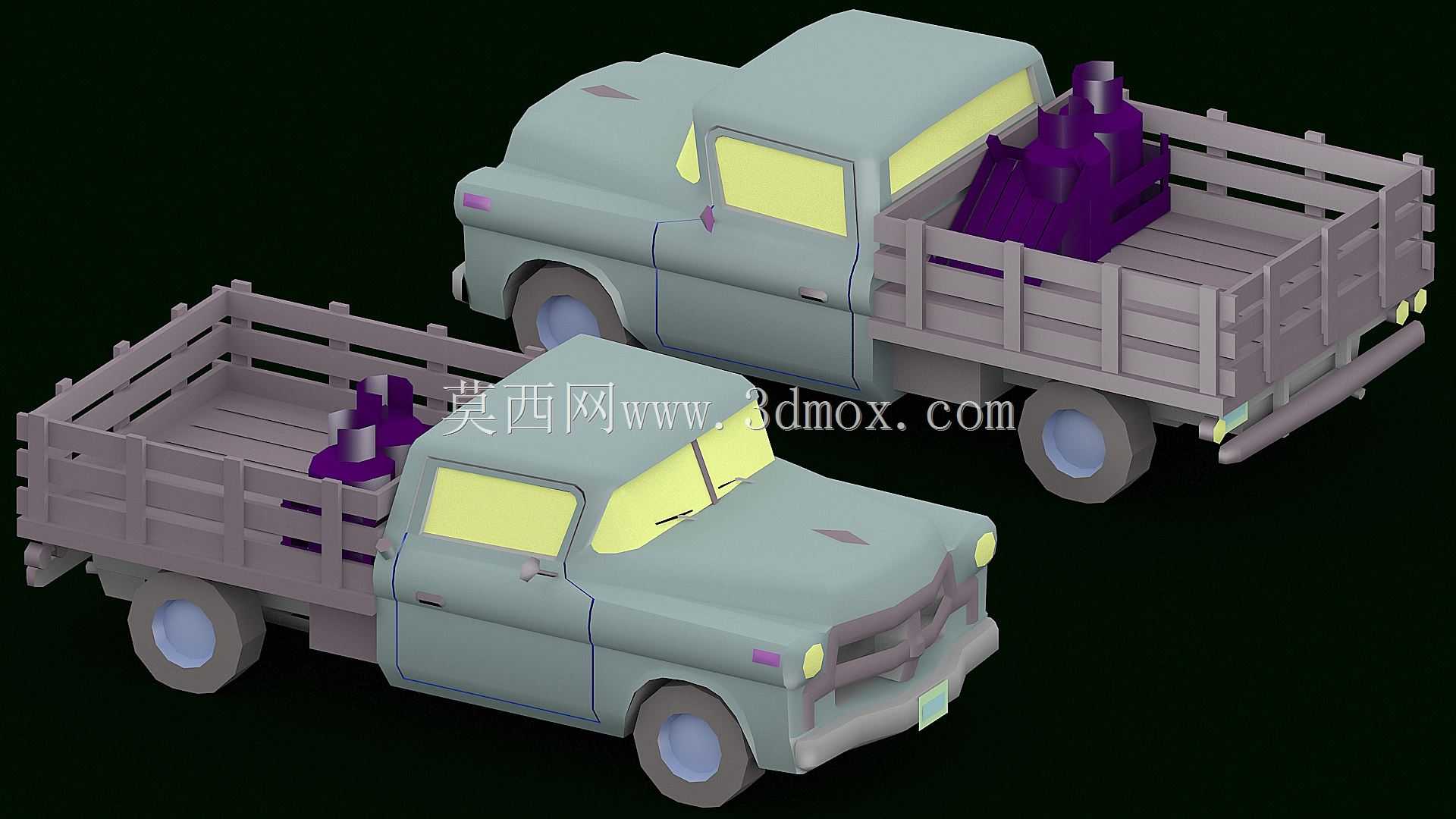

　　这款1:43比例的复古载货皮卡三维模型，还原了经典美式轻型货运车辆的结构特征，可用于手办模型制作、游戏载具二次开发、场景沙盘搭建等多个领域。从结构设计来看，模型完整复刻了该车型的驾驶室与栏板式货厢结构，驾驶室采用单排座布局，前脸保留了老式皮卡的冲压式进气格栅、外置式后视镜以及圆弧过渡的引擎盖曲面，轮拱位置做了突出的包覆设计，符合上世纪中期美式民用货运车辆的外形特征。货厢部分采用了竖条加强筋的栏板结构，三面栏板的连接铰链、侧边挂钩都做了等比例还原，货厢内部预留了足够的装载空间，图中展示的圆柱类装载件也做了配套的位置适配，可根据实际使用需求替换不同的货厢载具配件，适配不同的场景搭建需求。

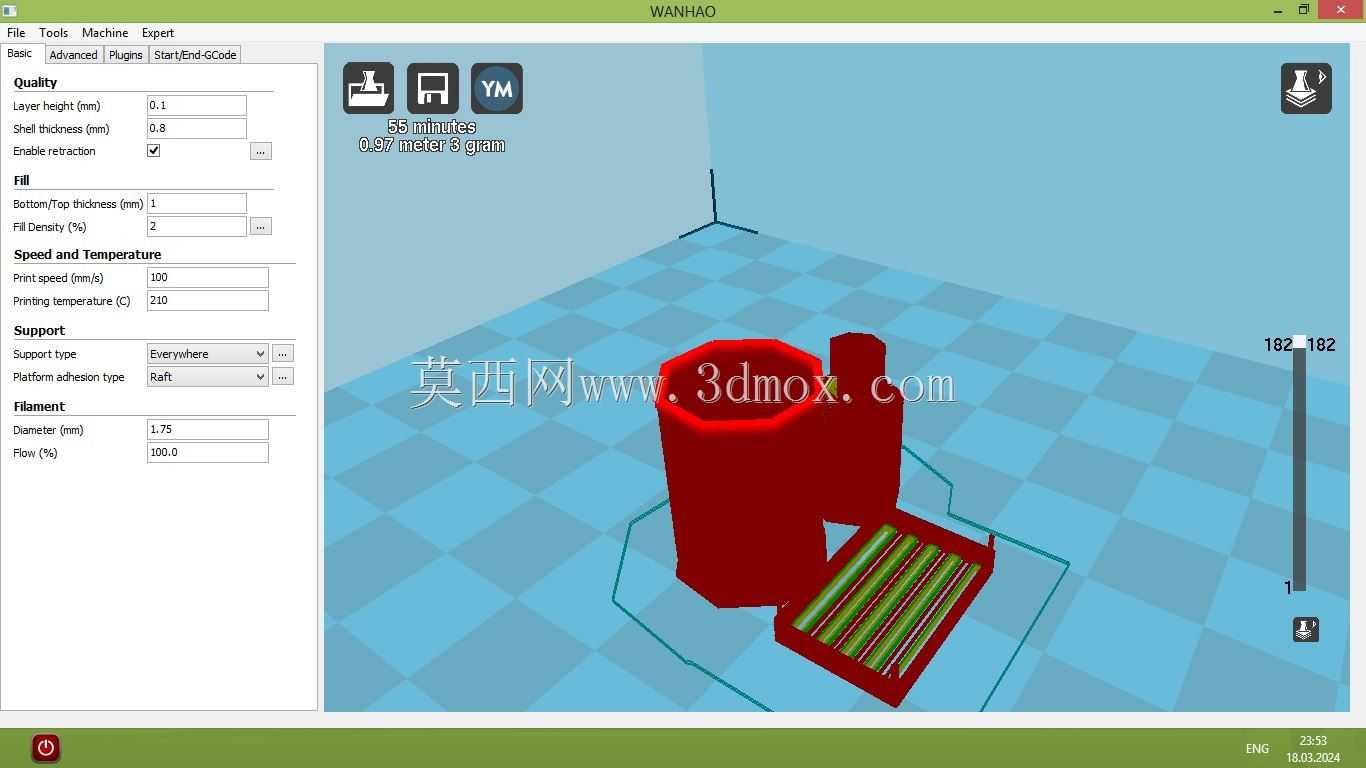

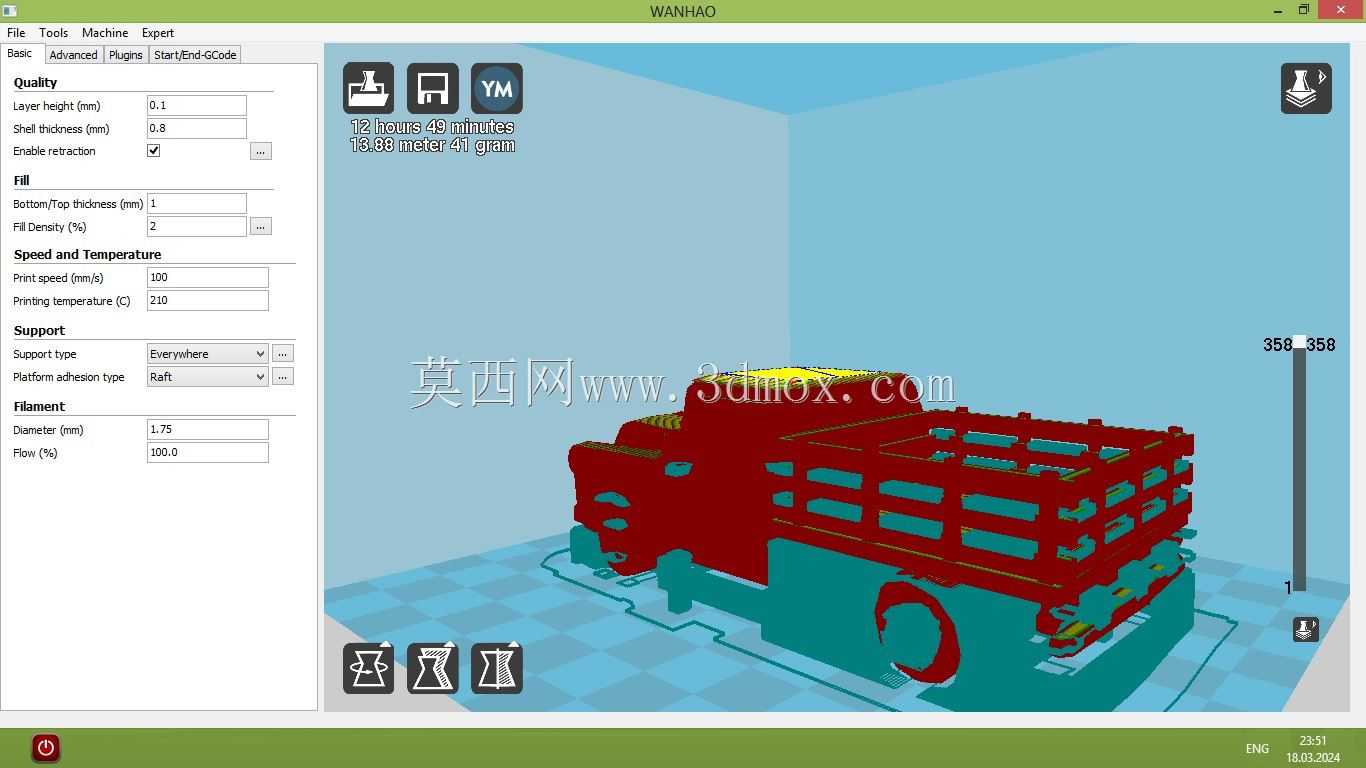

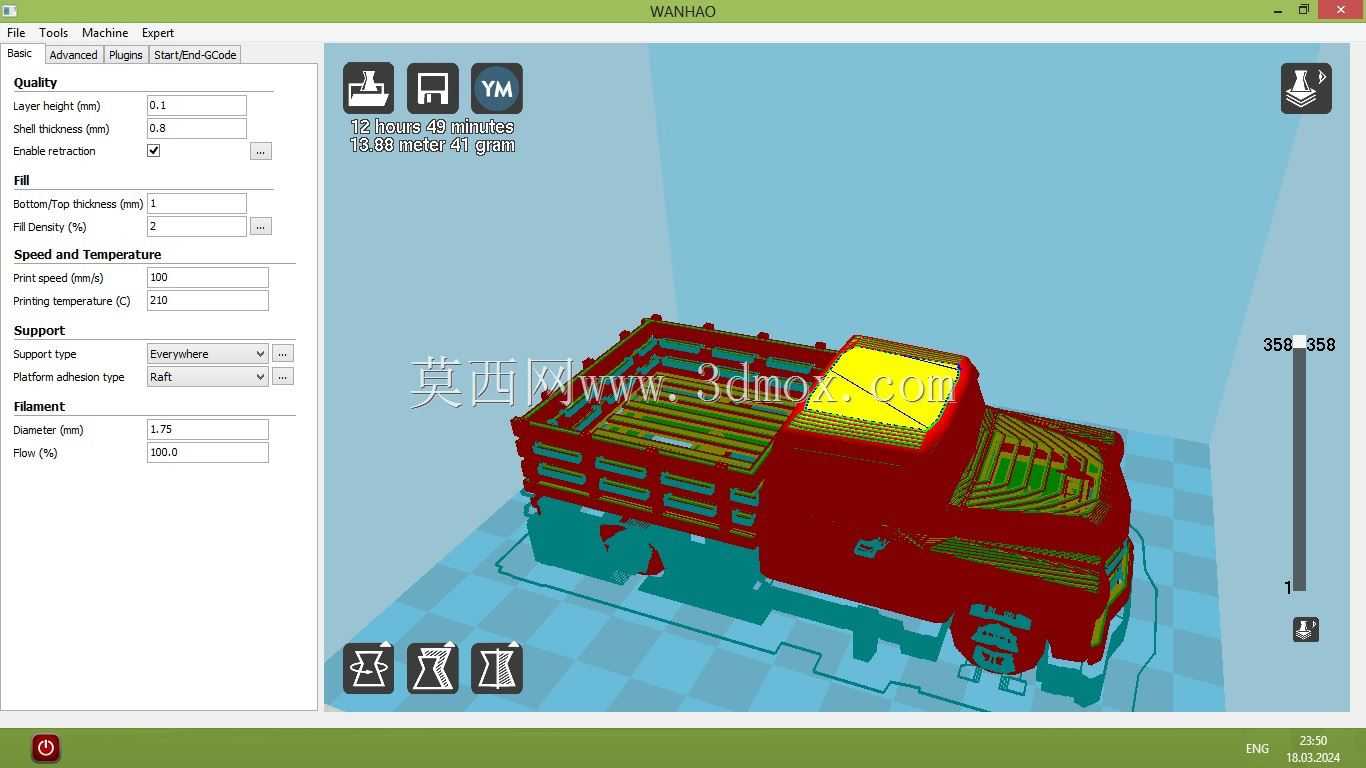

　　从实际应用角度出发，这类等比例车辆模型在民用文创产品开发中应用广泛，既可以作为3D打印的原型件，制作树脂或者PLA材质的静态收藏模型，也可以导入游戏引擎作为场景载具资源，适配开放世界类游戏的城镇货运场景搭建，还可以用于交通类沙盘的场景配景，还原特定年代的城镇货运风貌。设计过程中优先保证了外形曲面的顺滑度，所有车身覆盖件的曲面都做了连续过渡处理，没有出现破面、重叠面的问题，打印适配时不需要额外做曲面修复，栏板的加强筋厚度、驾驶室的壳体厚度都按照1:43的比例做了等比例缩放，最小壁厚满足FDM以及光固化3D打印的工艺要求，不需要额外添加支撑就可以完成大部分结构的打印，仅轮拱下方、货厢栏板连接处需要添加少量易拆除的支撑结构。

　　安装边界方面，模型的整体外轮廓尺寸按照1:43比例换算后，整车长度约120mm，宽度约45mm，高度约50mm，货厢内部的有效装载尺寸约为70mm长、38mm宽、20mm高，可适配同比例的标准货箱、桶装货物、袋装货物等配件的安装，车轮与轮拱之间预留了足够的转动间隙，若需要制作动态模型，可在轮轴位置预留直径3mm的安装孔位，适配标准的模型车轴与橡胶轮胎，实现车轮的顺畅转动。驾驶室内部可根据需求追加内饰细节，当前版本保留了驾驶室的壳体结构，内壁厚度均匀，方便后期追加方向盘、座椅等内饰件的建模，不需要对现有壳体做大幅度的结构修改。

　　从结构合理性来看，该车型的底盘部分做了简化处理，保留了车架的纵梁与横梁结构，前后桥的安装位置做了定位标记，若需要制作高细节的动态模型，可在现有底盘结构基础上追加钢板弹簧、减震器、传动轴等底盘部件，现有车架的安装孔位位置与真实车辆的布局保持一致，不需要重新调整底盘的整体布局。车身的分件设计按照3D打印的工艺要求做了拆分，驾驶室、货厢、底盘、车轮为独立的分件，打印完成后可通过胶水粘接组装，分件的拼接面都做了定位止口设计，组装时不会出现错位的问题，拼接缝隙控制在0.1mm以内，后期打磨补土的工作量很小。

　　对于三维建模从业者来说，这类载具模型的建模思路可以参考其曲面拆分逻辑，将复杂的车身曲面拆分为引擎盖、驾驶室侧围、车顶、货厢栏板等多个独立的曲面块，分别完成曲面建模后再做拼接缝合，既可以保证曲面的顺滑度，也能降低整体建模的难度，避免出现大面积曲面曲率不连续的问题。在做等比例缩放时，需要注意所有结构件的壁厚同步缩放，避免出现部分结构壁厚过薄导致打印时断裂的问题，尤其是栏板的加强筋、后视镜等细小结构，缩放后需要检查最小壁厚是否不小于0.8mm，满足常规3D打印的工艺要求。
