地埋式单臂篮球架结构三维设计方案

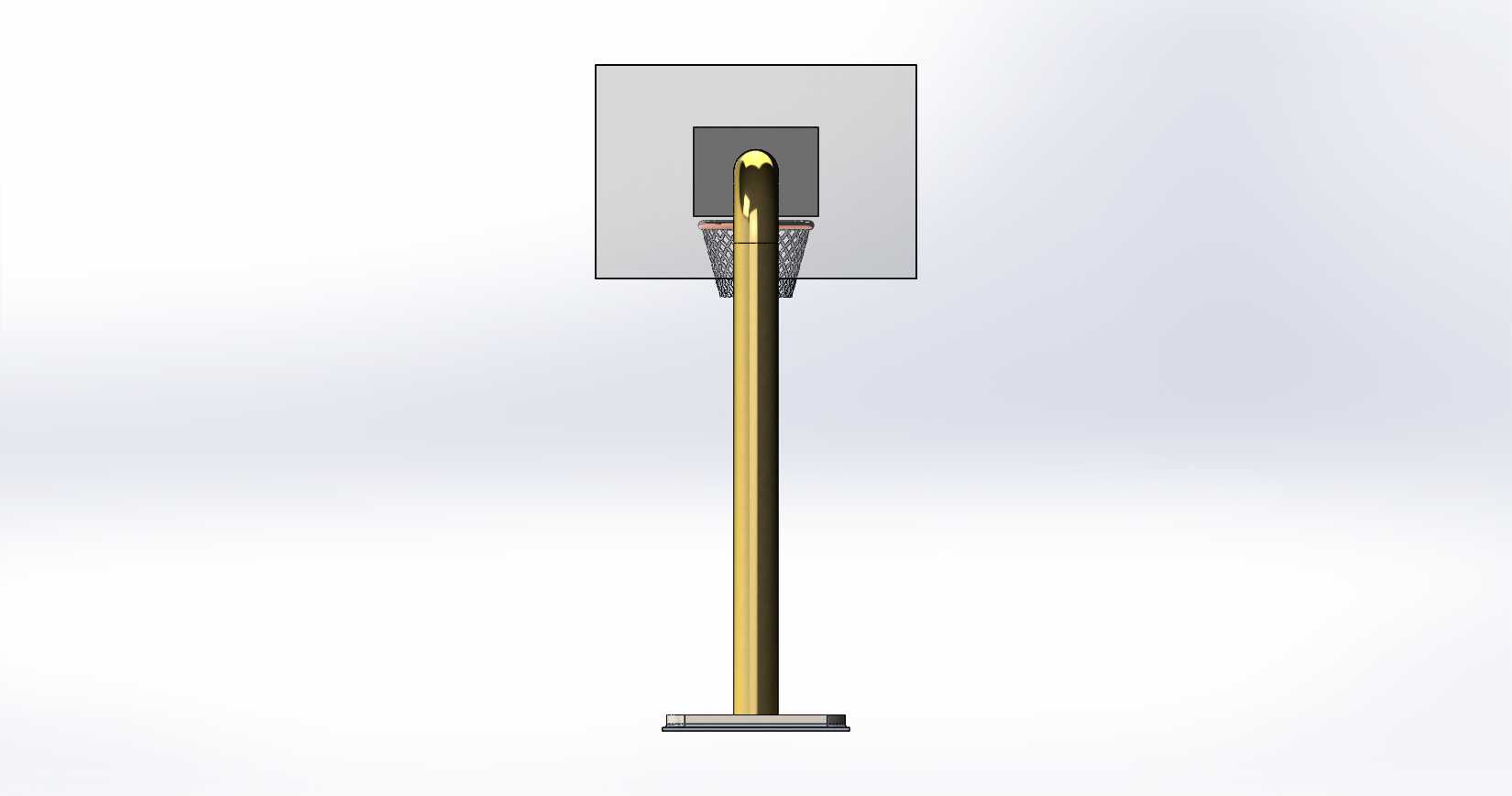

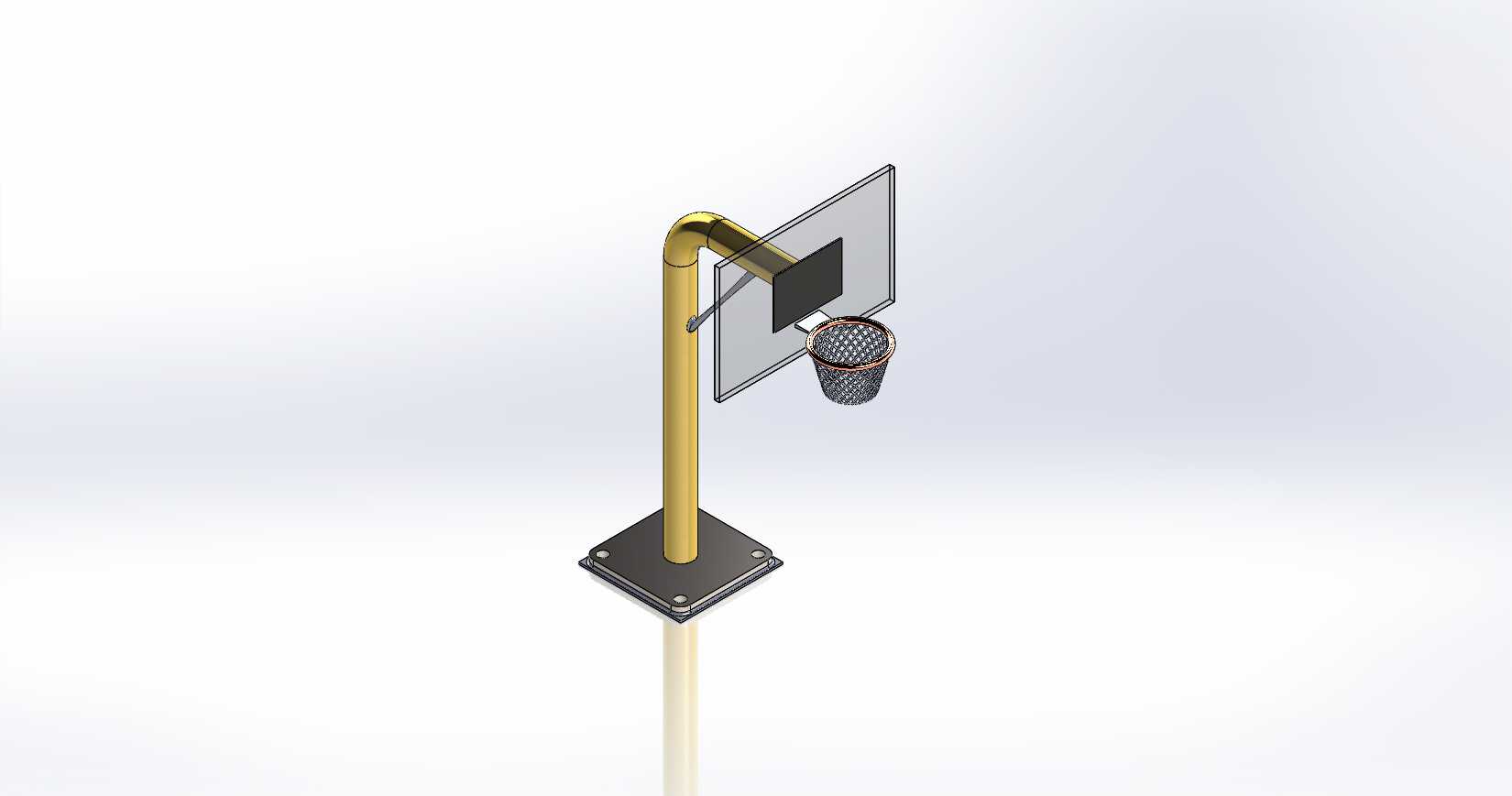

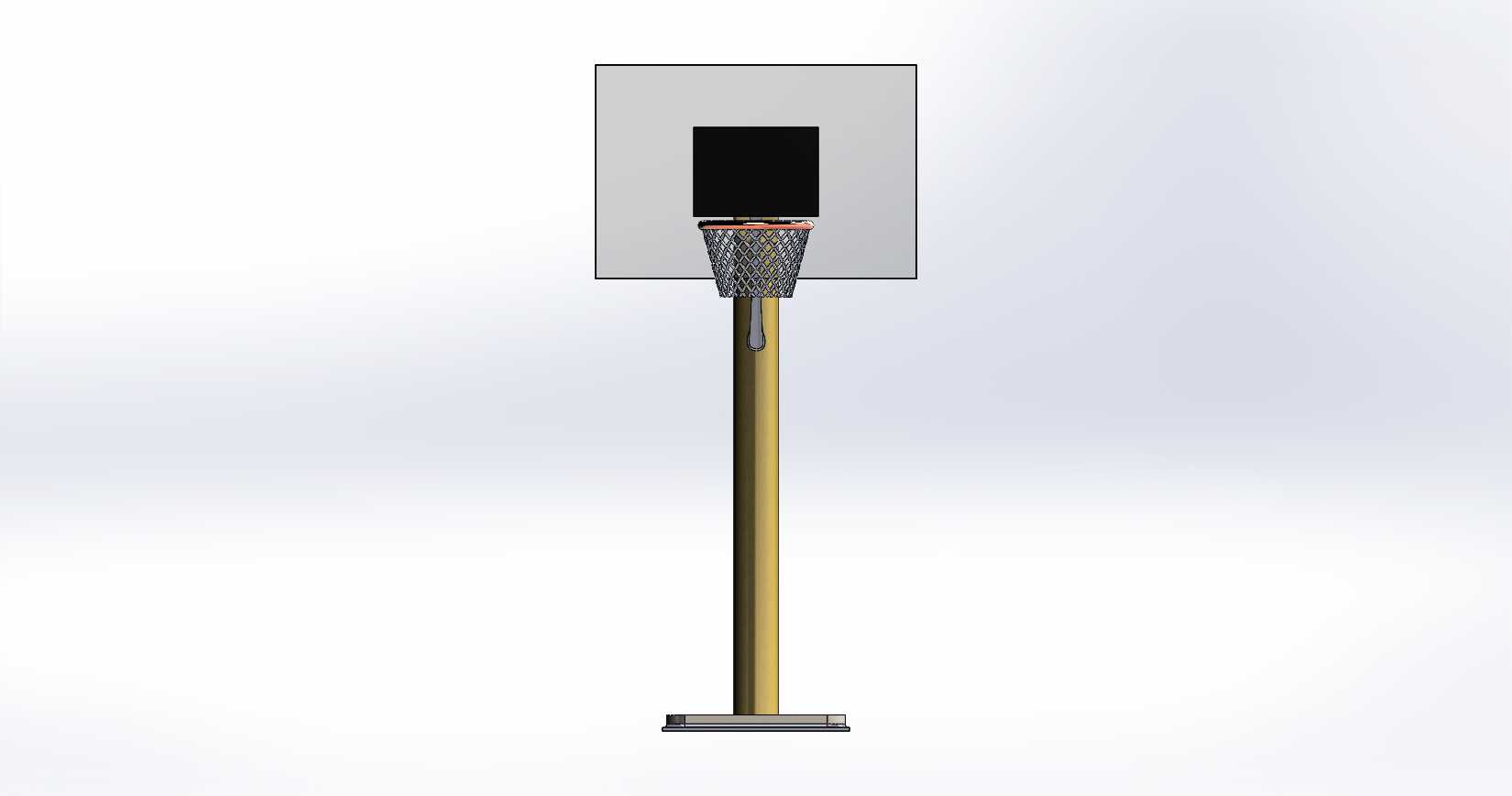

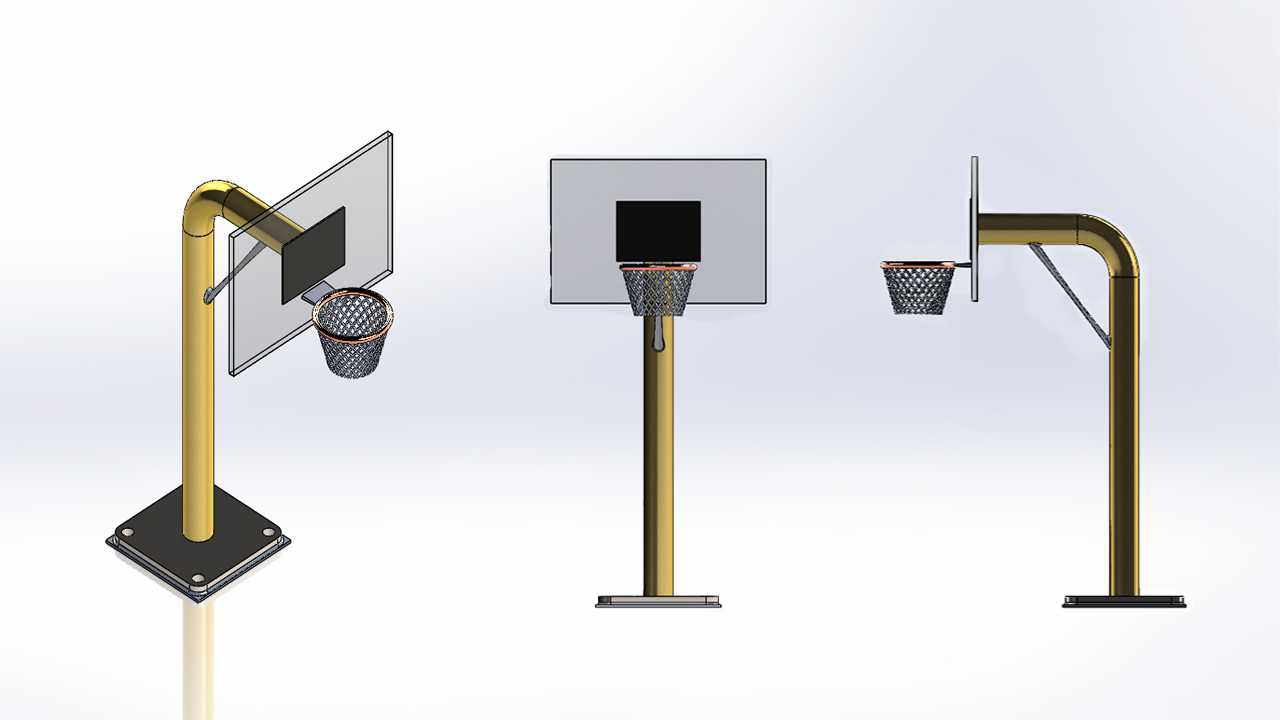

　　这款篮球架采用单立柱悬臂支撑结构，主要面向社区户外公共球场、学校室外运动场、厂区职工活动场地等露天使用场景设计，整体结构兼顾抗风载稳定性与日常使用的安全冗余。从结构设计逻辑来看，立柱采用大直径圆管弯折成型，悬臂段与竖直立柱段为一体化弯管结构，相比传统焊接拼接的悬臂结构，减少了高位焊缝的应力集中风险，长期承受篮球冲击载荷时不易出现焊缝开裂问题。篮板采用矩形平板结构，通过背部的连接支架与悬臂端部固定，连接支架预留了多组安装孔位，可适配不同厚度的钢化玻璃篮板或SMC复合篮板，安装时可根据场地预算与使用需求灵活替换。篮筐通过标准安装法兰固定在篮板正面居中位置，法兰孔位符合通用篮球架的安装尺寸规范，

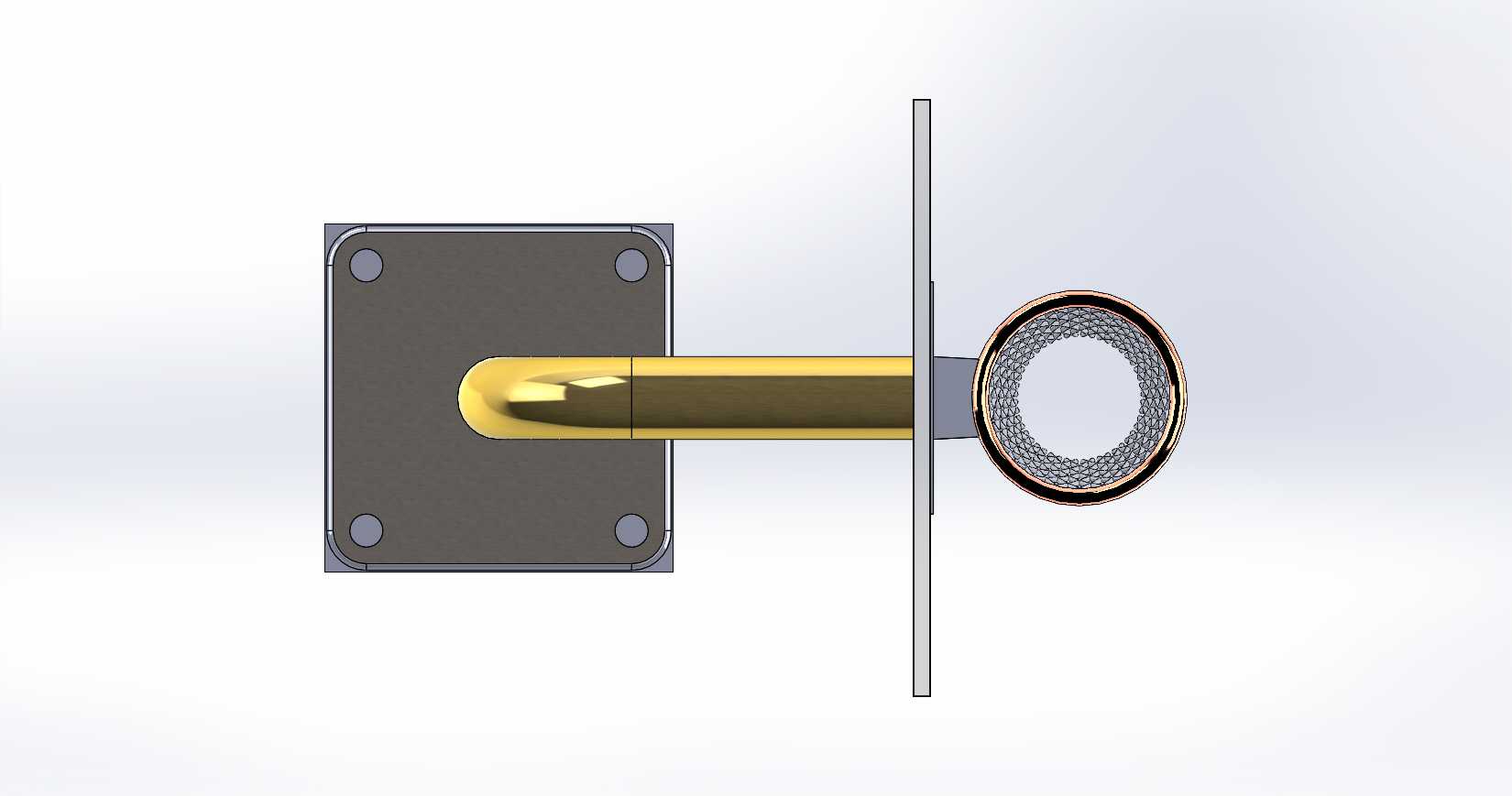

　　可直接替换市面上主流的弹性篮筐或普通实心篮筐，无需额外打孔修改篮板结构。底座部分采用方形加重底板设计，底板上预留了四个地脚螺栓安装孔，安装时需将底板通过膨胀螺栓固定在硬化混凝土基础上，混凝土基础的开挖尺寸需匹配底板外轮廓向外延伸至少30厘米，基础深度不低于50厘米，确保在大风天气或球员扣篮产生的冲击载荷下不会出现倾覆风险。从安装边界来看，篮球架安装完成后，篮板正面距离底座前端的悬臂伸出长度为标准的1.8米，符合室外篮球架的安全退让距离要求，避免球员救球时碰撞立柱。篮板下沿距离安装地面的标准高度为2.9米，篮筐上沿距离地面高度为3.05米，安装时可通过立柱底部的调节垫片微调整体高度，抵消地面不平带来的高度误差。

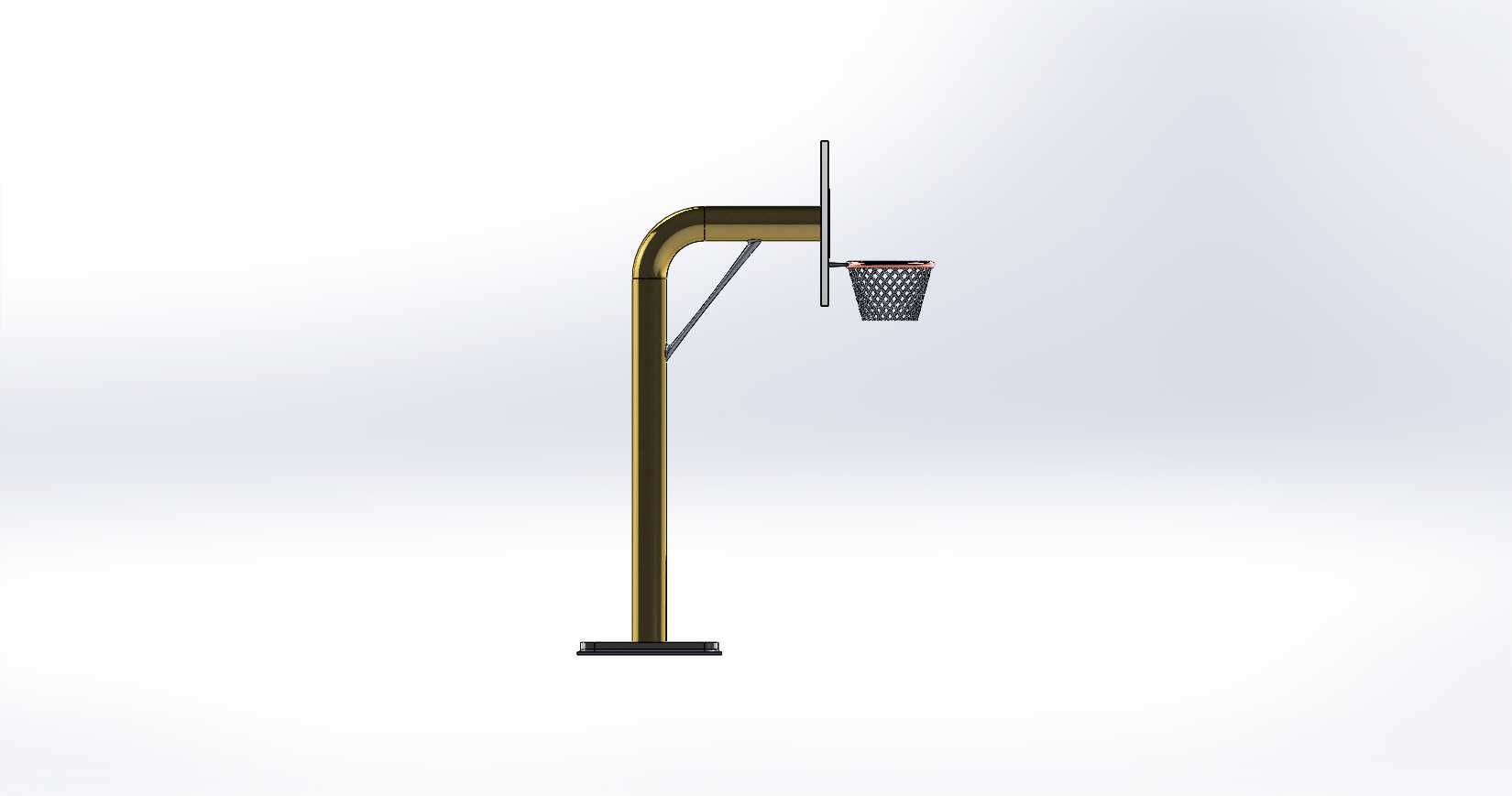

　　整体结构的所有外露金属部件均做了喷塑防锈处理，立柱表面采用哑光金色喷塑层，相比普通油漆层更耐户外紫外线照射与雨水腐蚀，长期使用不易出现掉漆生锈问题。篮板背部的斜向支撑杆采用圆管结构，一端连接悬臂中部，一端连接篮板背部的加强框，形成三角形稳定支撑结构，可有效分散篮球撞击篮板时产生的冲击力，避免篮板长期受冲击出现开裂或连接松动问题。在细节设计上，立柱底部与底板的连接位置加设了四块三角形加强筋，均匀分布在立柱四周，提升立柱与底板的连接强度，承受扣篮产生的侧向载荷时不会出现立柱根部弯折的问题。篮筐下方的篮网挂耳采用一体化冲压成型结构，相比焊接挂耳更耐拉扯，长期使用不会出现挂耳断裂导致篮网脱落的问题。

　　这款结构在设计时充分考虑了户外场地的维护需求，所有连接螺栓均采用不锈钢材质，避免长期户外使用出现螺栓锈死无法拆卸更换部件的问题，后期更换篮板或篮筐时只需拆卸对应位置的连接螺栓即可完成操作，无需整体拆解结构。从载荷设计来看，整体结构可承受不小于1000N的正面冲击载荷，悬臂端的最大挠度不超过5毫米，符合体育器材安全规范的相关要求，完全满足日常业余篮球活动的使用需求，同时结构整体耗材量相比传统双立柱篮球架减少约30%，兼顾了结构强度与制造成本的平衡。
