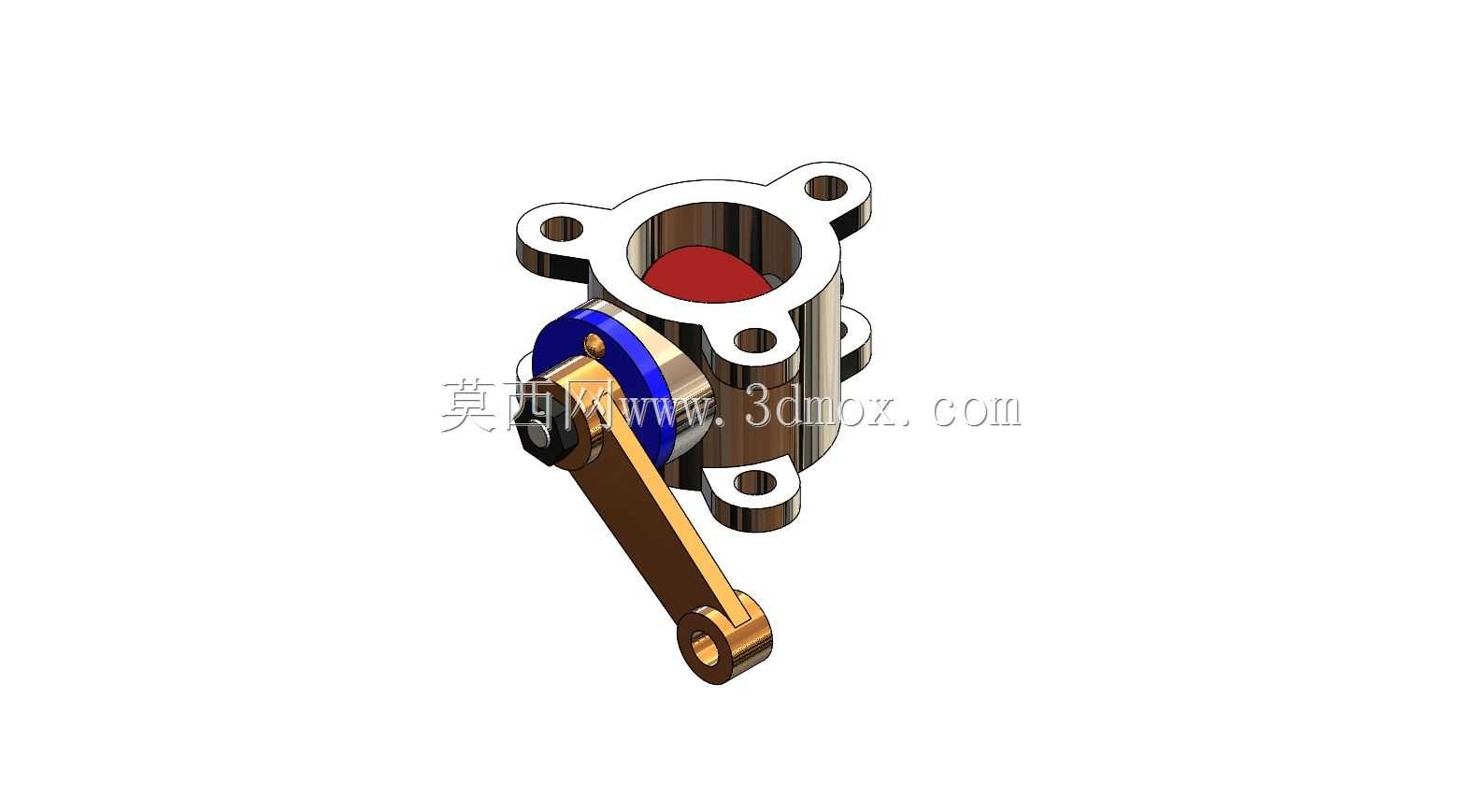

手柄驱动法兰式蝶阀结构设计

　　在民用给排水、暖通循环、化工低压流体输送的管路系统中，手动蝶阀是占比极高的通断与调节类部件，这款带操作手柄的法兰式蝶阀结构，核心围绕小口径管路的快速启闭需求做设计适配。从实际工况适配来看，这类蝶阀通常适配DN15到DN50的中小通径管路，工作压力覆盖1.0MPa到1.6MPa的常规低压工况，可输送常温清水、润滑油、弱腐蚀性流体等介质，在楼宇管井、小型设备冷却回路、车间工艺支管中应用十分广泛，相比同通径的闸阀、截止阀，蝶阀的结构长度更短，安装占用的管段空间更小，很适合排布紧凑的管路场景。

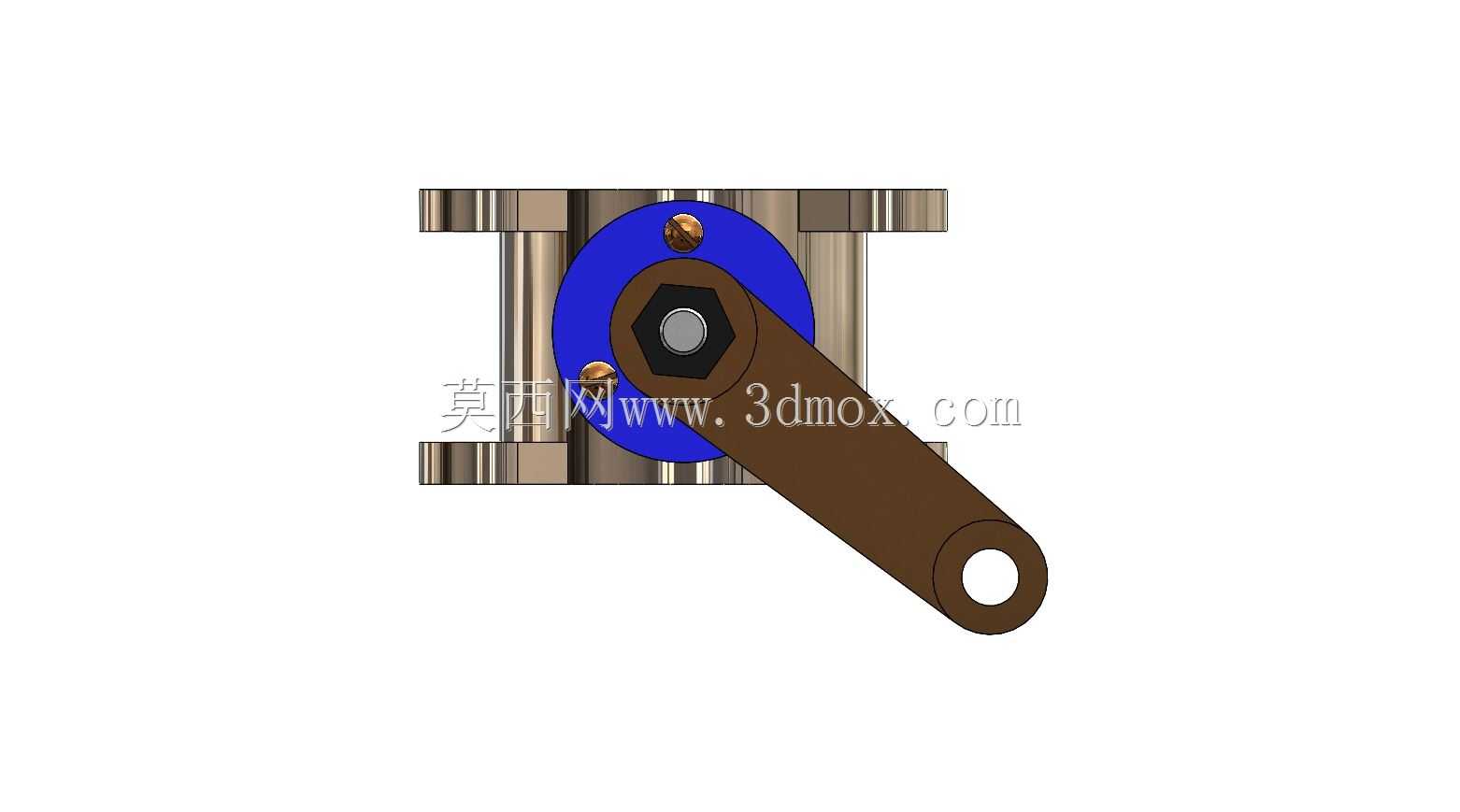

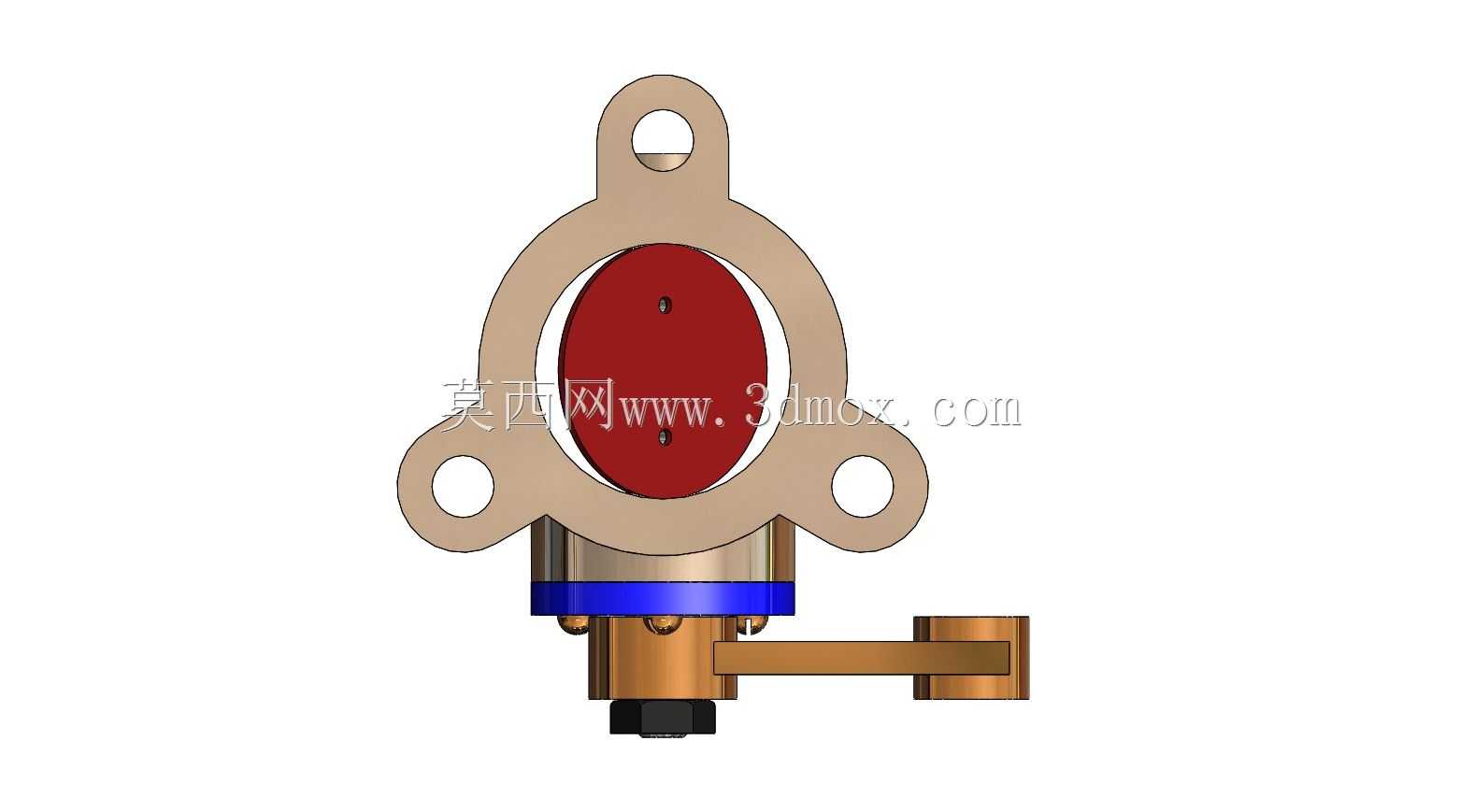

　　整个组件的结构逻辑围绕阀杆的回转运动做布局，核心密封副采用阀板外缘包覆弹性密封层的结构，阀板回转中心与管路中心重合，当手柄带动阀杆旋转90度时，阀板从与管路轴线平行的全开状态转动到垂直的全关状态，全开状态下阀板对流体的扰流阻力极小，压损远低于同通径的截止阀，适合需要长期保持通流、仅偶尔启闭的支路管路。手柄的操作端做了偏心配重与限位结构，当阀板转动到全关位置时，手柄端部的限位凸台会与阀体上的定位挡块贴合，避免操作人员过度旋转导致密封面挤压过载，同时手柄的长度经过力矩匹配，常规成年操作人员无需额外加力杆即可完成额定压力下的密封启闭，不会出现操作力矩过大导致的阀杆扭转变形问题。

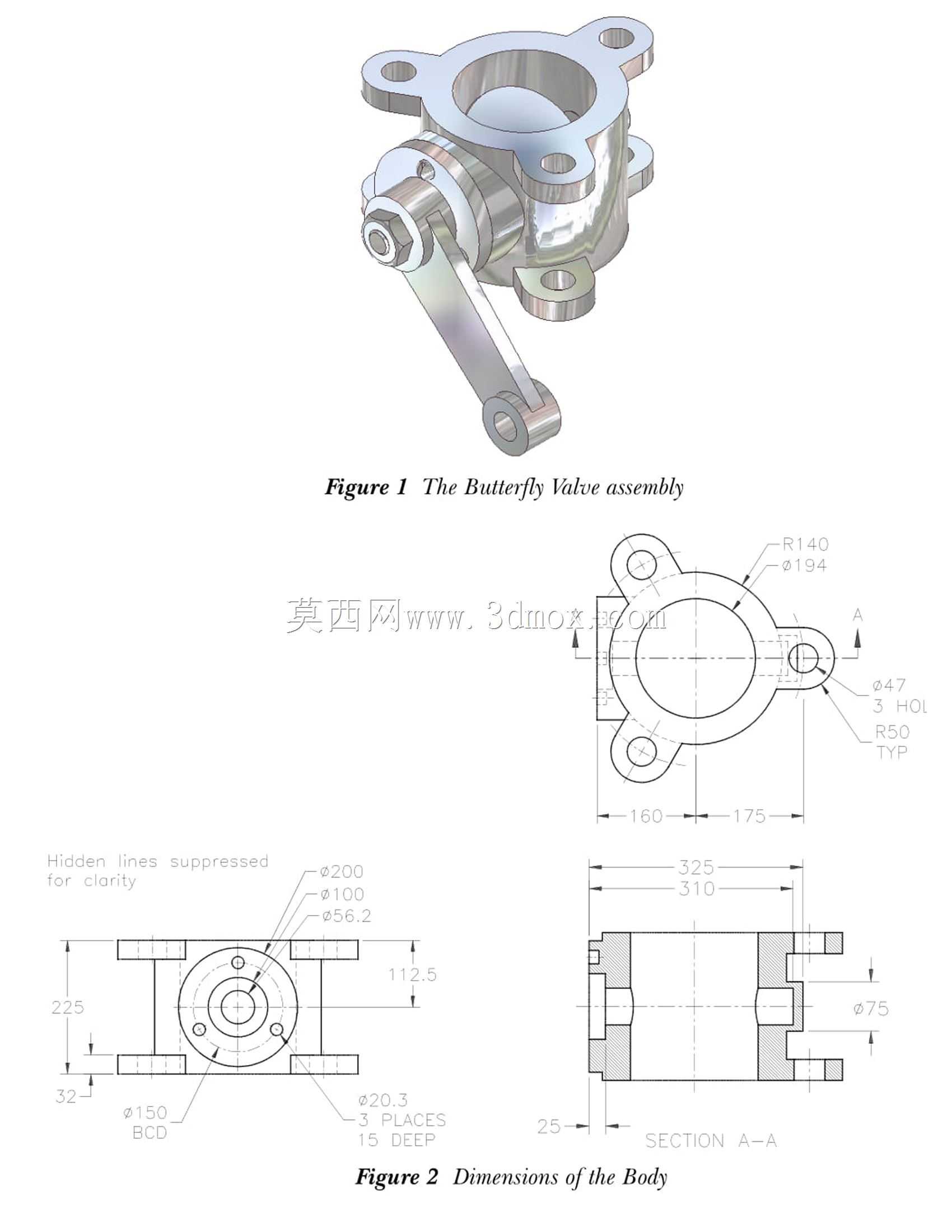

　　阀体采用四方法兰连接结构，四个安装孔的孔位公差严格匹配管路法兰的安装尺寸，法兰密封面为突面结构，安装时只需在法兰面间加装适配的密封垫片，穿入螺栓对称拧紧即可完成固定，无需对管路做额外的焊接加工，很适合后期改造、快装快拆的管路场景。阀体的流道做了圆弧过渡处理，没有明显的直角凸起，流体经过时不会形成局部涡流，可减少介质中的杂质在阀腔内的沉积，降低长期使用后阀板卡涩的概率。阀杆与阀体的配合部位设置了两道轴向密封，一道为防尘圈阻挡管路外的粉尘杂质进入配合间隙，一道为O型密封圈阻断介质沿阀杆间隙的外漏路径，密封沟槽的尺寸按照弹性密封件的压缩率标准设计，既保证密封比压足够，又不会因为压缩量过大导致密封圈过早老化失效。

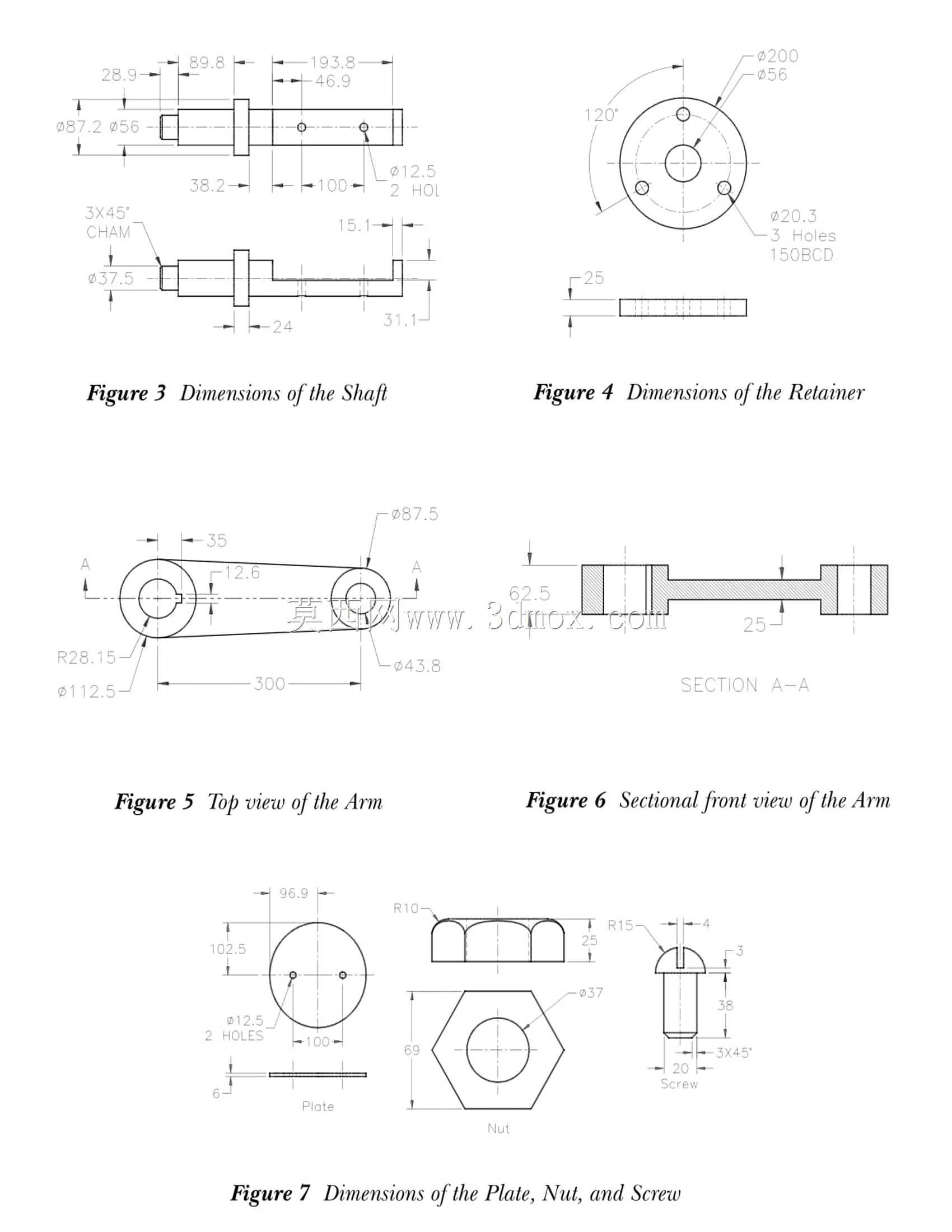

　　设计过程中重点做了运动干涉校验，阀板在全行程回转过程中，外缘与阀体内壁的最小间隙控制在0.8mm到1.2mm之间，既避免间隙过大导致的密封面压合不足，又防止加工公差累积后阀板转动时刮蹭阀体内壁。阀杆与阀板的连接采用扁方定位加销钉固定的结构，可传递足够的启闭扭矩，不会出现长期操作后阀杆与阀板打滑、启闭角度不准的问题。手柄与阀杆的连接部位做了防松结构，采用锁紧螺母加弹性垫圈的组合，避免设备运行过程中的管路振动导致手柄松脱。整个组件的所有转动配合面都预留了润滑脂填充空间，出厂装配时填充耐水锂基脂，可保证长期无维护状态下的操作顺畅度，不会出现锈蚀卡涩的问题。

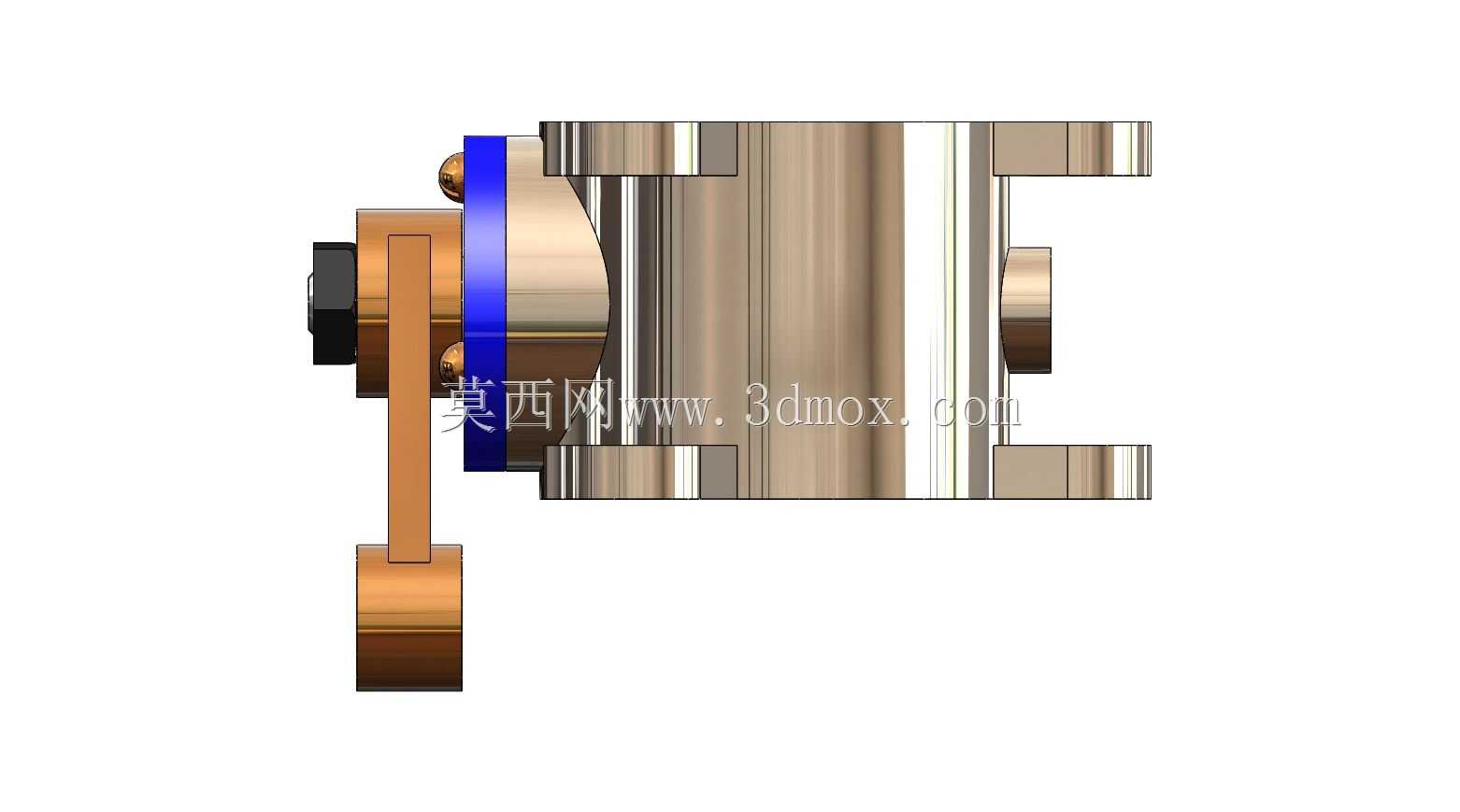

　　从安装边界来看，这款蝶阀的法兰端面到手柄最外端的最大操作距离经过优化，安装时只需在阀体侧面预留足够的手柄转动空间即可，不需要额外预留过大的操作检修空间，在密集排布的管排中也能顺利完成安装与操作。阀板的密封面采用弹性耐磨材质，正常工况下的启闭寿命可达上万次，可满足常规管路系统的长期使用需求，当密封件出现磨损时，只需拆开阀杆端的压盖即可更换密封组件，不需要将整个阀体从管路上拆下，后期维护成本极低。
