汽车车门内饰门板分块结构设计

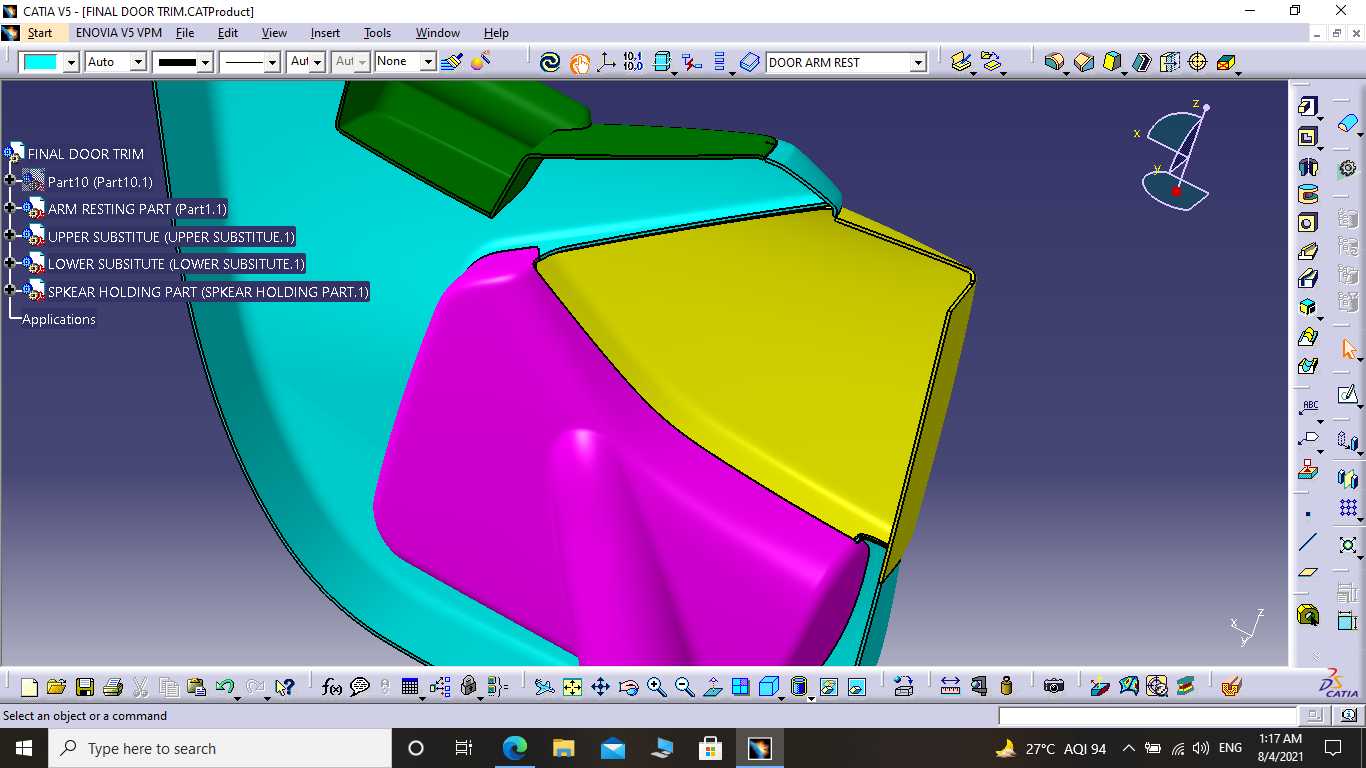

　　汽车车门内饰板作为驾乘人员直接接触的车门功能集成部件，需要同时兼顾人机交互舒适性、结构安装可靠性、周边部件避让合理性以及外观分块的工艺可行性，本次设计的门板结构针对乘用车主驾侧车门内饰做了分块化的结构拆解，将整体内饰拆分为三个核心功能模块，分别承担不同的结构与交互作用。

　　从实际装车场景来看，该门板安装于车门内板钣金之上，外侧需要匹配车门钣金的焊接定位点，内侧直接面向驾乘舱，需要覆盖车门内部的玻璃升降机构、门锁拉线、音响线束等内部构件，同时为驾乘人员提供肘部倚靠、小件物品存放、车门开关操作的交互界面。设计过程中首先确定了安装边界：整体轮廓完全匹配车门钣金的内沿型面，周圈设置12处卡扣安装座，与钣金上的预留卡扣孔位一一对应，卡扣座周边做3mm的加强筋结构，避免安装时卡扣座受力断裂，同时在门板下沿设置3处定位销，与钣金上的定位孔配合，保证安装时的对位精度，避免装配后出现周圈缝隙不均的问题。

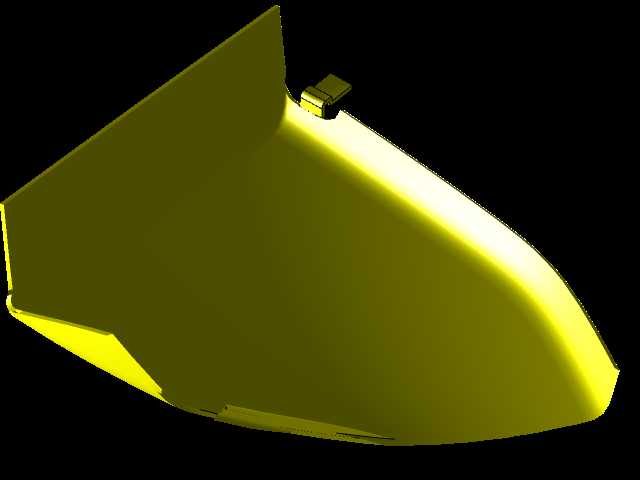

　　三个核心模块中，基板作为整个门板的承载基础，采用2.5mm壁厚的注塑结构，背面根据受力分布设置交错的加强筋网格，筋位厚度控制在1.2mm，避免注塑表面出现缩痕，基板上预留了音响安装位、车门内拉手安装槽、玻璃升降开关的安装开孔，所有开孔周边都做了翻边结构，提升局部刚度，同时为密封胶条提供安装基面。扶手模块安装在基板的中上部，对应驾乘人员坐姿下的肘部自然放置高度，扶手表面做了15度的倾斜角，贴合人体肘部倚靠的自然姿态，扶手内部做了中空的加强结构，表面预留软质包覆的安装余量，能够承受1200N的垂直压力而不出现永久变形，满足人机交互的强度要求，扶手与基板的连接采用6组卡扣加2颗自攻螺钉的固定方式，既保证装配效率，又避免长期使用后出现松动异响。Map Pocket也就是车门地图袋/储物槽模块设置在扶手下方，储物槽的内部净尺寸做了针对性优化，能够容纳常规500ml瓶装水、折叠雨伞以及随车证件等小件物品，槽体内部做了1度的脱模斜度，方便注塑脱模，槽体上沿做了翻边加强，避免取放物品时边缘割手，同时槽体底部设置了2处漏水孔，避免槽内积水无法排出，储物槽与基板的连接采用周边焊接筋的超声波焊接工艺，保证连接强度的同时减少外露的紧固件，提升外观整洁度。

　　设计过程中同步考虑了各分块之间的间隙与面差控制，相邻分块之间预留0.5mm的均匀间隙，面差控制在0.3mm以内，避免温度变化导致部件膨胀后出现干涉，同时所有外露的分型边都做了圆角处理，圆角半径不小于0.8mm，避免锐边划伤驾乘人员。针对部件的安装顺序，设计时也做了对应的结构避让：先将基板与车门钣金完成卡扣固定，再依次安装扶手模块、储物槽模块，最后安装开关面板、拉手等附件，所有安装点位都预留了工具操作空间，不需要特殊工装即可完成总装作业，能够适配整车厂的流水线装配节拍。另外在型面设计阶段，就同步校核了与车门玻璃升降轨迹的安全距离，保证玻璃降到最低位置时，与门板背面的结构保持至少10mm的安全间隙，避免玻璃升降过程中与内饰结构发生摩擦异响，同时也校核了门锁开启、内拉手操作的运动行程，保证所有运动部件在全行程内都不会与内饰结构发生干涉。
