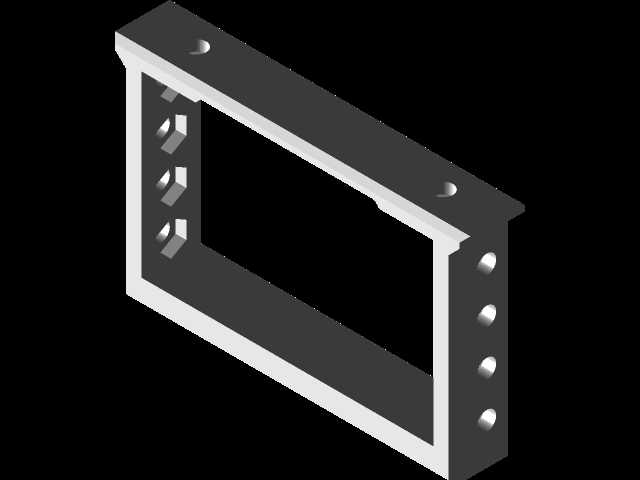

自动驾驶小车主控安装承载板结构设计

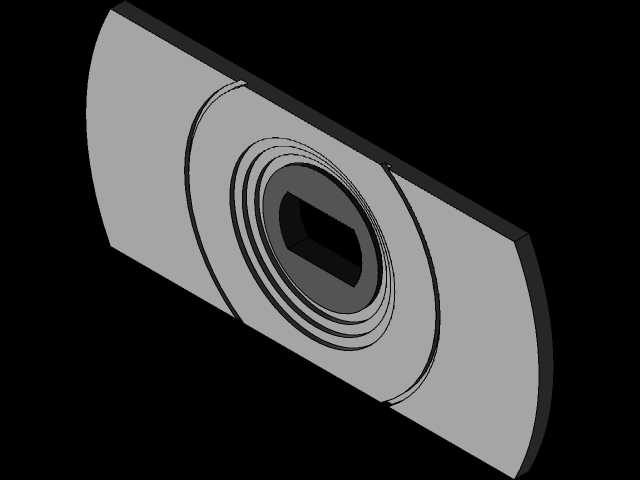

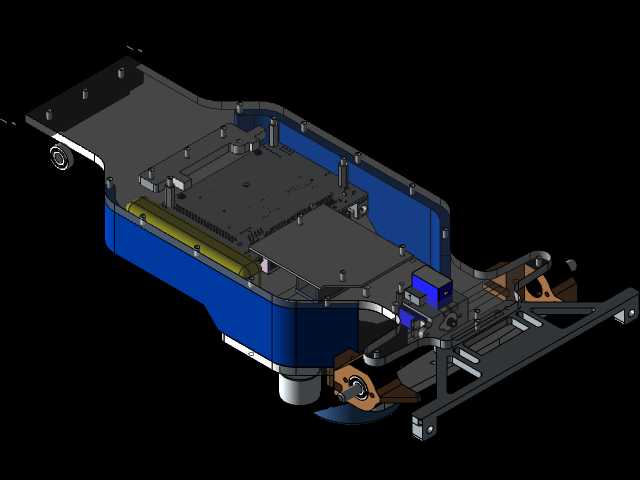

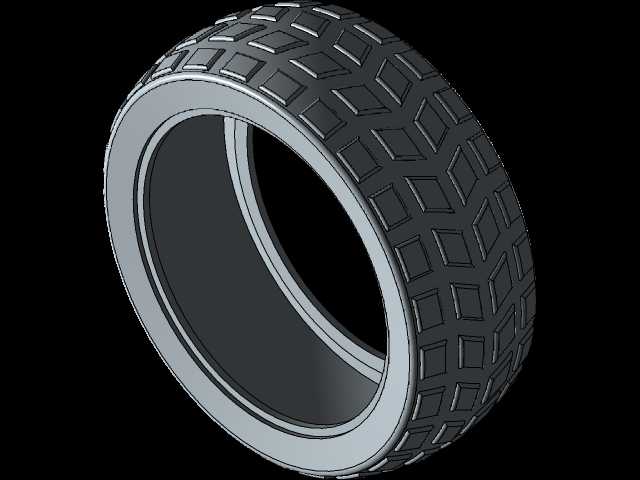

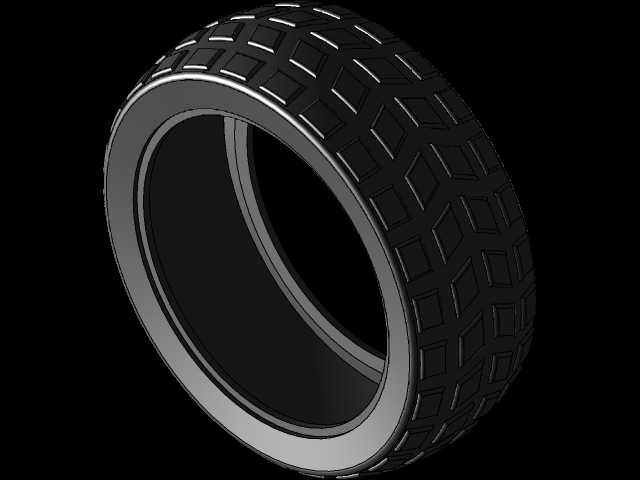

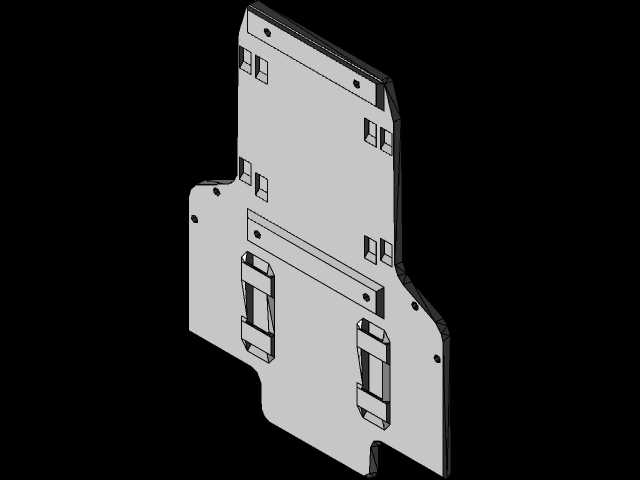

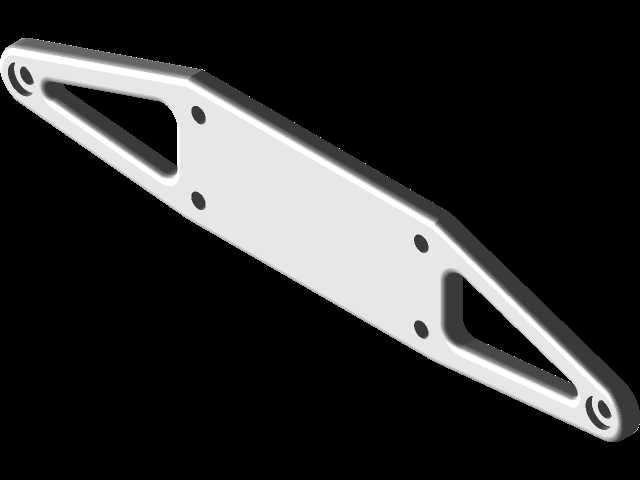

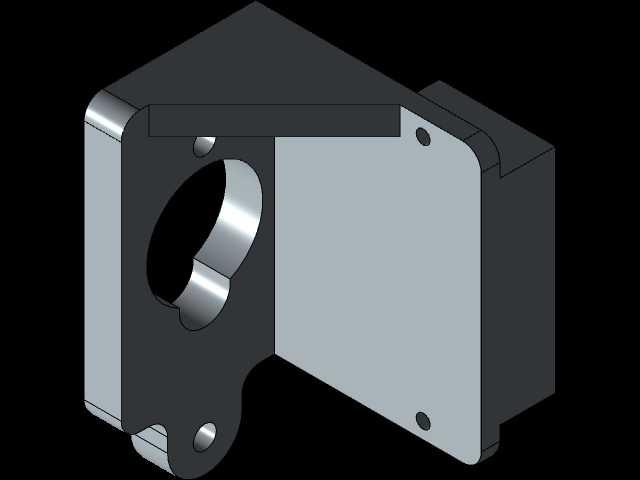

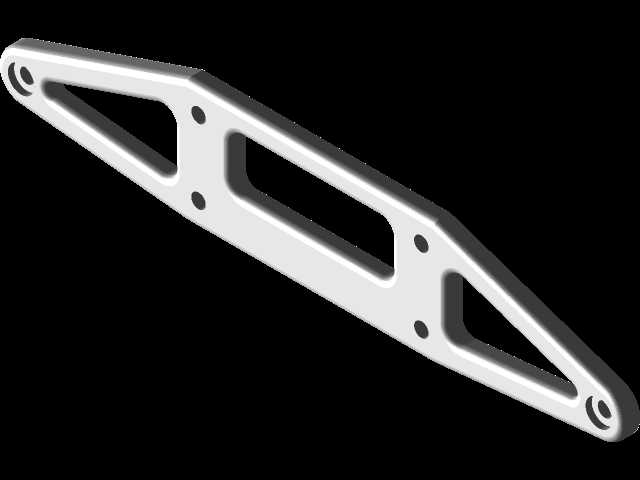

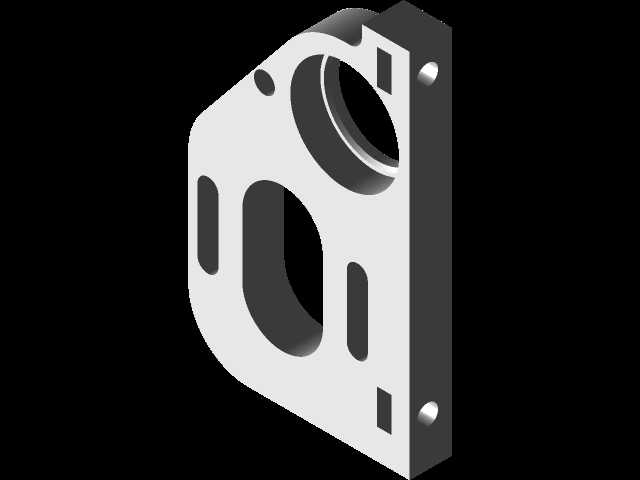

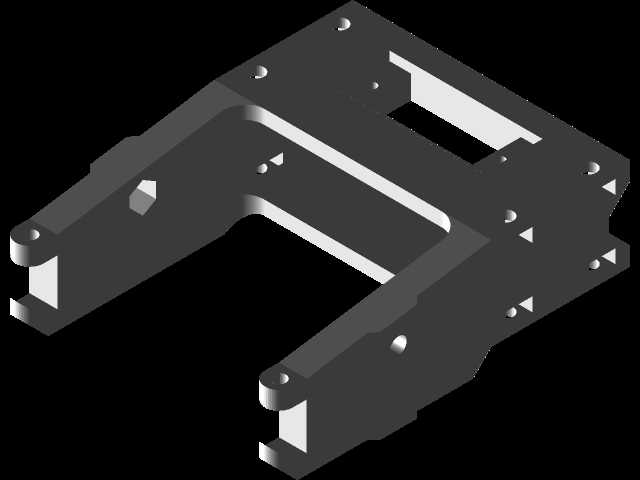

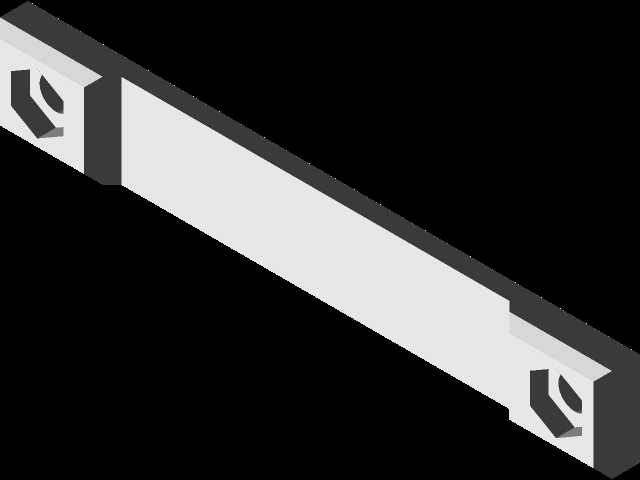

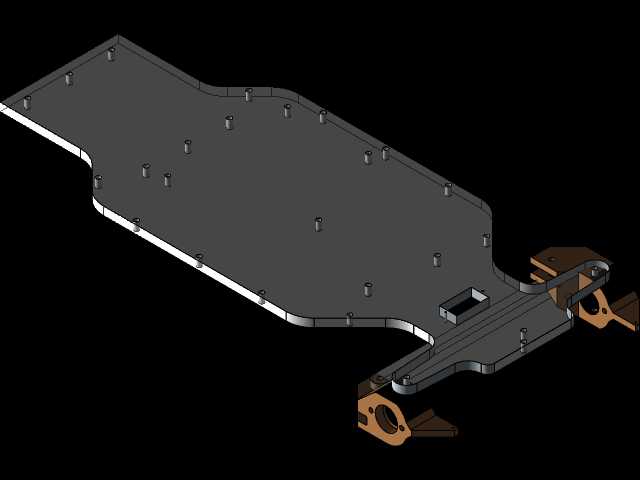

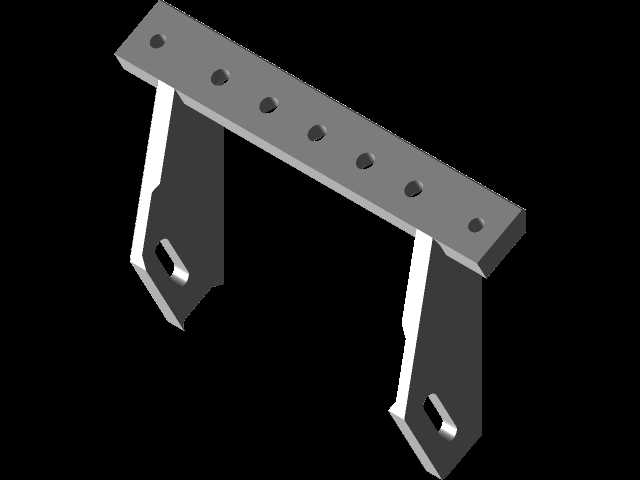

　　该结构件为自动驾驶竞赛小车的核心主控安装承载板，主要应用于高校智能车竞赛、自动驾驶算法验证实训场景，承担主控计算单元、微控制单元的固定安装与布局承载功能，是整车电子硬件系统的基础安装载体。设计之初围绕AutoModelCar赛事的整车尺寸约束展开，首先确定安装板的外轮廓边界，需适配赛事规则限定的整车长宽高阈值，板体边缘预留的8个安装孔位，分别对应上层传感器支架、下层动力底盘的连接点位，孔位公差按照IT7级精度设定，可兼容M3规格的内六角圆柱头螺钉安装，避免装配时出现孔位错位导致的硬件应力变形。板体采用平板式结构设计，厚度根据承载硬件的总重量核算，主控计算单元Jetson Nano与微控制器STM32的总重量约180g，叠加接线端子、

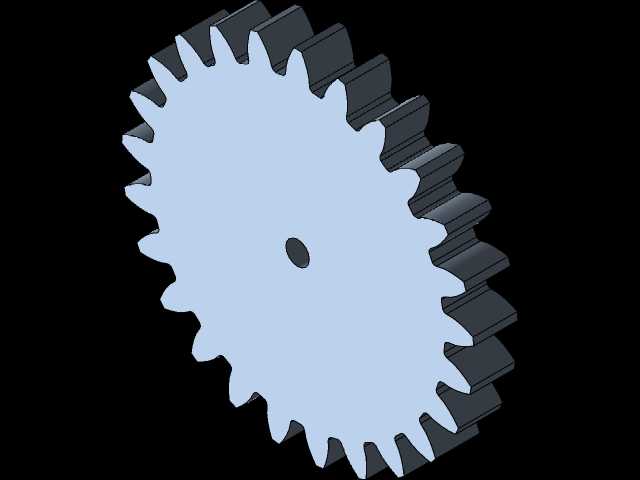

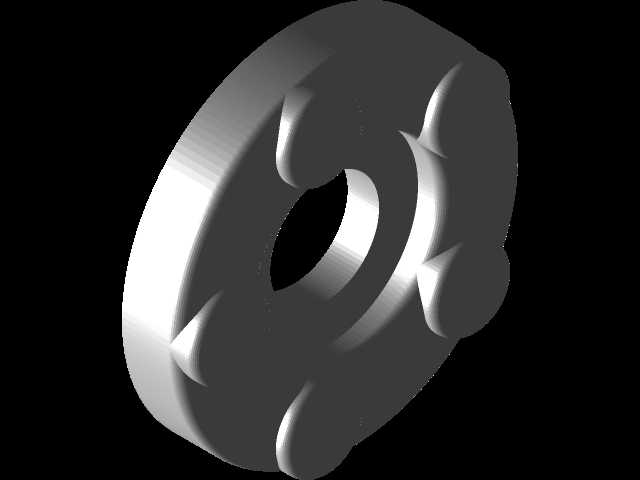

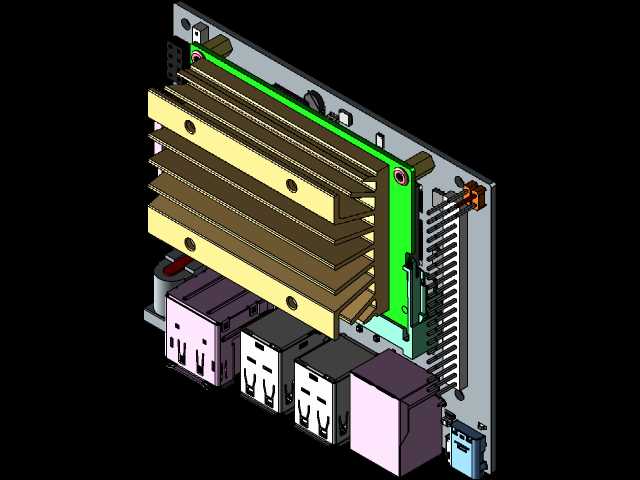

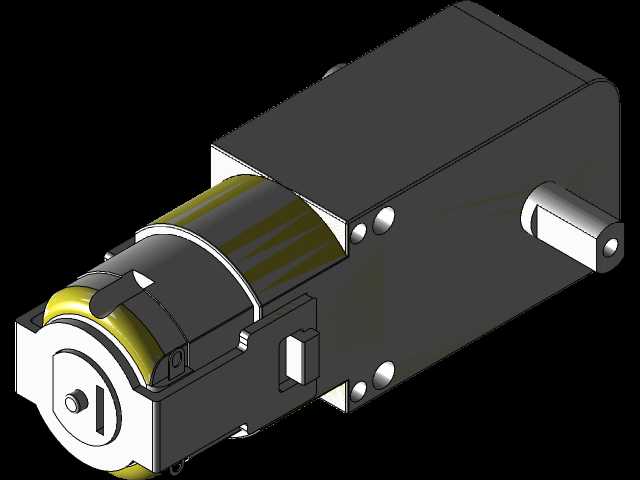

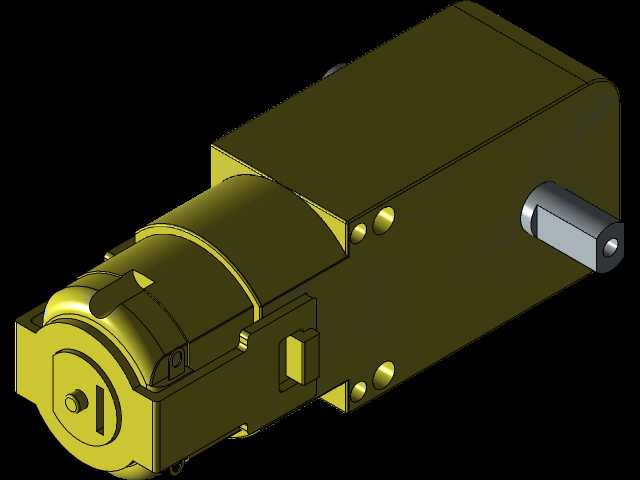

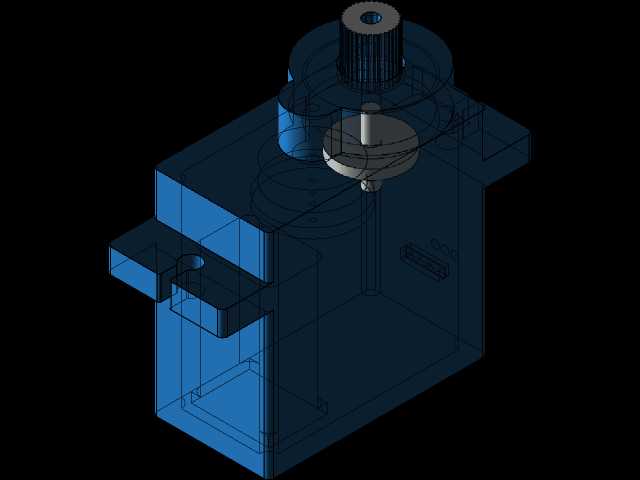

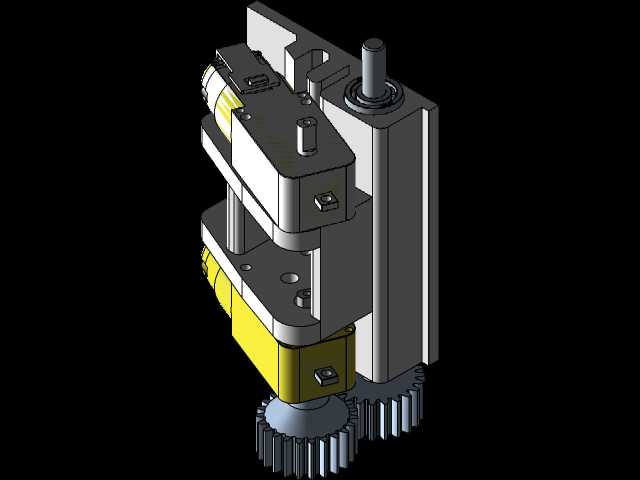

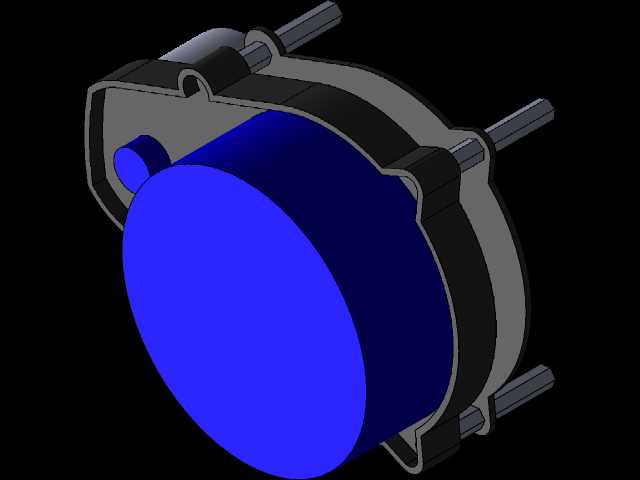

　　扩展模块的重量后，板体选用2.5mm厚度的板材即可满足抗弯强度要求，无需额外设置加强筋，既控制了整车整备质量，也给下层的动力电池、转向舵机预留了充足的安装空间。布局设计上，将计算单元的安装区域设置在板体几何中心偏前位置，匹配摄像头、激光雷达等环境感知传感器的走线方向，缩短高频信号的传输路径，减少信号干扰；微控制单元布置在板体右侧区域，靠近转向舵机、驱动电机的接线端，降低动力控制线的走线长度，减少大电流信号对感知计算单元的电磁干扰。板体表面的孔位除了固定安装孔，还预留了多组走线孔，孔径设置为5mm，可容纳多组杜邦线、电源线穿过，走线孔边缘做0.5mm的倒角处理，避免装配和后期维护时割破线皮造成短路故障。

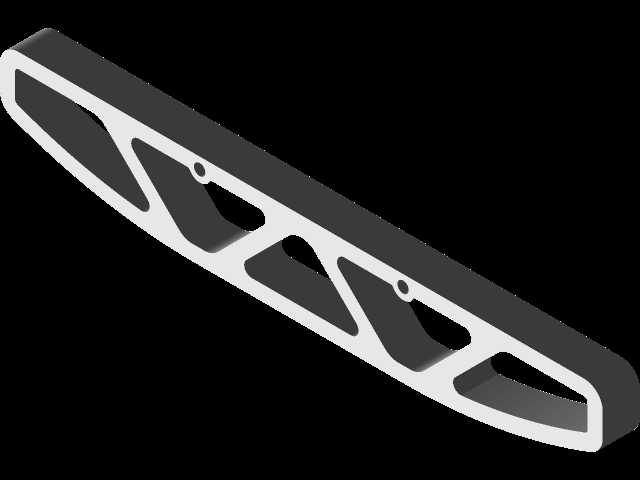

　　考虑到竞赛过程中车辆会频繁加减速、过弯产生振动，所有安装孔位周边都做了局部加厚的凸台设计，凸台高度0.8mm，增大螺钉与板体的接触面积，分散振动带来的局部应力，避免长时间竞赛过程中出现孔位开裂、硬件松动的问题。板体的边缘做了R2的圆角处理，一方面避免装配时划伤操作人员，另一方面也减少车辆行进过程中边缘剐蹭赛道围挡造成的行驶轨迹偏移。在安装边界的设定上，板体距离底盘安装面的高度设定为35mm，这个高度既可以让下层的电池、电机驱动模块有足够的散热空间，也能让上层的计算单元接口处于便于插拔调试的位置，调试时无需拆卸整个上层板即可完成HDMI线、USB线的插拔操作。板体的材质选用上优先考虑轻量化与加工便利性，采用亚克力板材作为原型验证材质，

　　后期批量迭代可更换为碳纤维板材进一步降低重量，两种材质的热膨胀系数差异在设计时已经纳入公差补偿范围，更换材质时无需重新调整孔位坐标即可直接装配。该承载板的设计完全围绕赛事场景的实际需求展开，没有冗余的结构特征，所有孔位、凸台、倒角的设计都对应实际装配、调试、竞赛过程中的具体痛点，比如预留的冗余安装孔位可以兼容不同型号的超声波传感器、OLED显示屏的扩展安装，不需要重新打孔修改板体结构，适配不同参赛队伍的硬件选型差异。在结构强度校核阶段，通过模拟车辆以2m/s速度碰撞赛道围挡的工况，验证板体的最大变形量小于0.1mm，不会导致板上的硬件接插件松动脱落，满足竞赛场景下的可靠性要求。板体的红色外观设计一方面是为了和整车其他黑色结构件形成区分，调试时可以快速识别安装板的装配位置，另一方面红色材质在赛场光照下的辨识度较高，便于场外调试人员快速观察车辆的姿态变化。
