带双挤出结构的传送带式连续打印设备

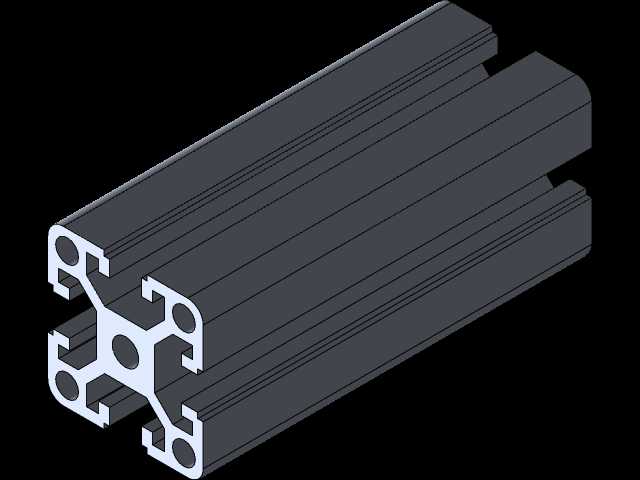

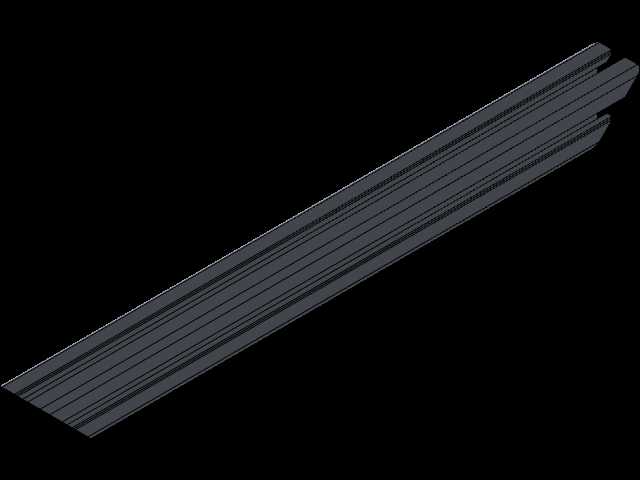

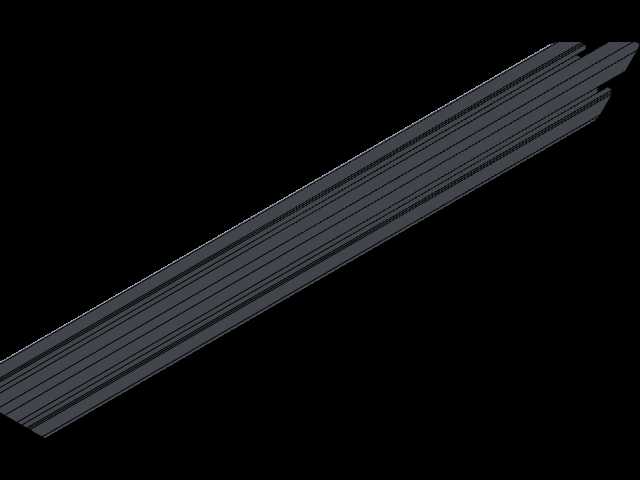

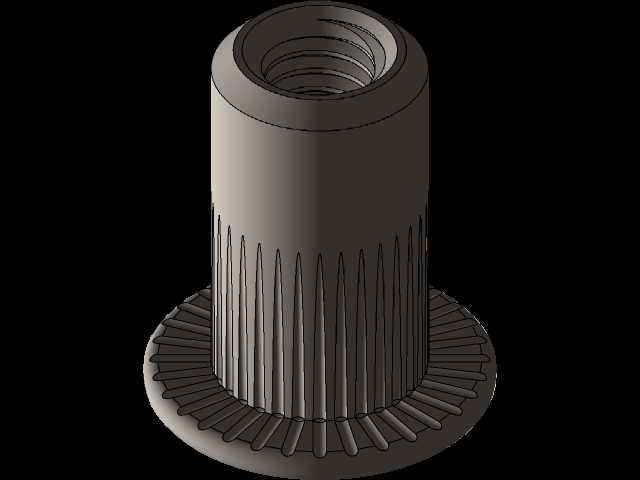

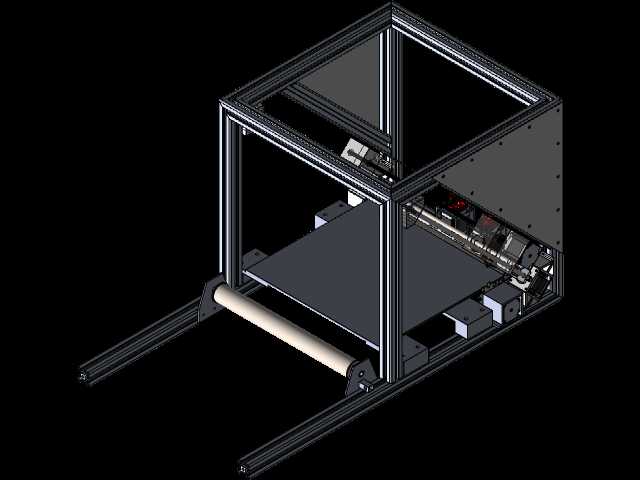

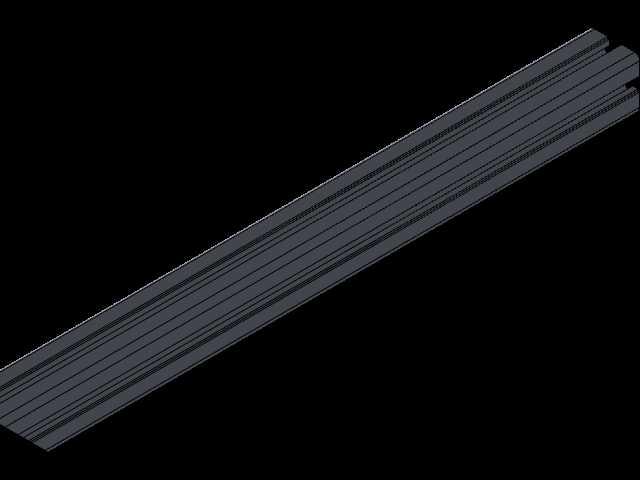

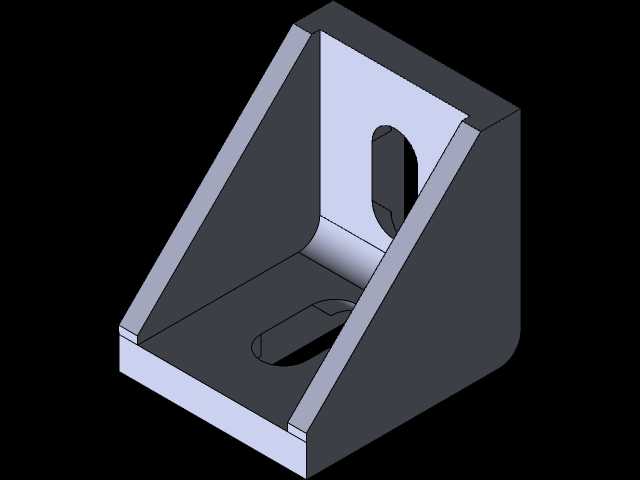

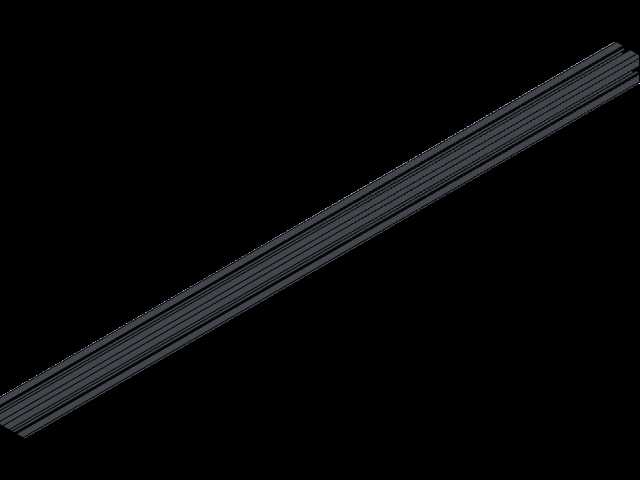

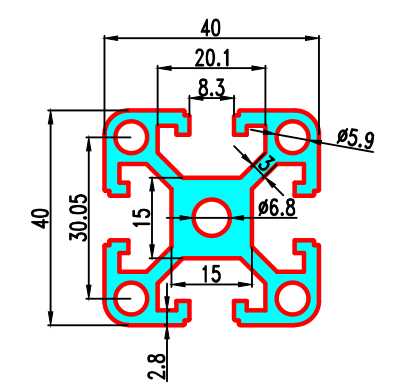

　　这款带双挤出机的传送带式打印设备，核心解决传统桌面级FDM设备打印行程受限、长尺寸构件无法一次成型的痛点，在工业样件快速试制、定制化长条型材打样、小批量连续生产场景中具备明显的应用优势。不同于常规笛卡尔结构打印机采用固定尺寸的平板热床作为成型基底，该设备将成型平台替换为环形耐高温传送带，配合后端的辊轴张紧与驱动结构，可实现Z轴方向的无限制连续送进，只要耗材供给充足，就能完成远超设备自身框架长度的长条类构件打印，无需中途拆分模型拼接，大幅降低长尺寸制件的装配误差与结构强度损失。设备的框架整体采用工业铝型材拼接搭建，型材槽口内置的滑块螺母可灵活调整各功能组件的安装位置，在装配阶段就能根据实际使用需求微调挤出机安装高度、传送带张紧度、

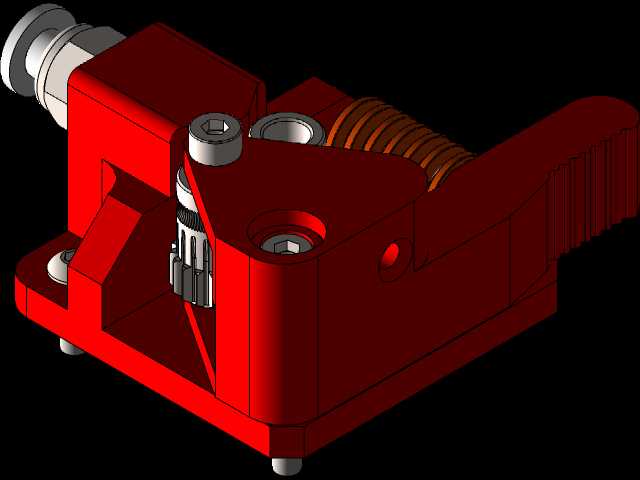

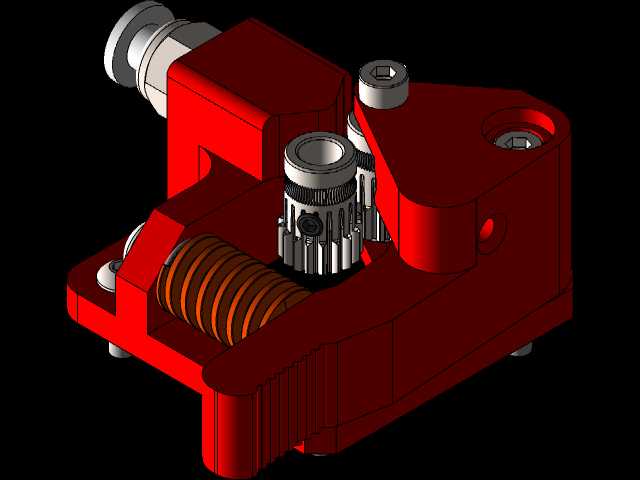

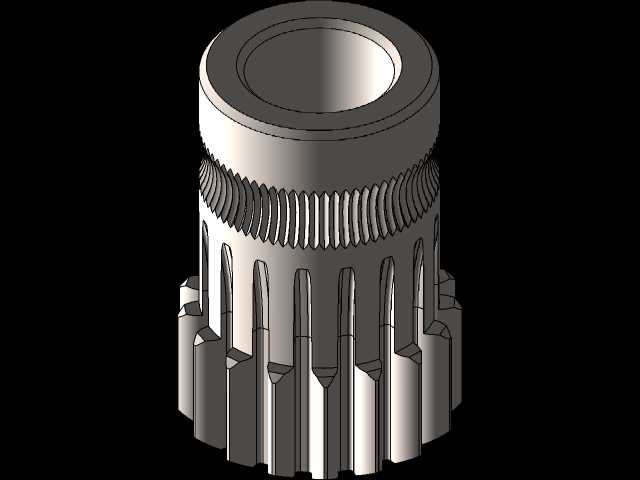

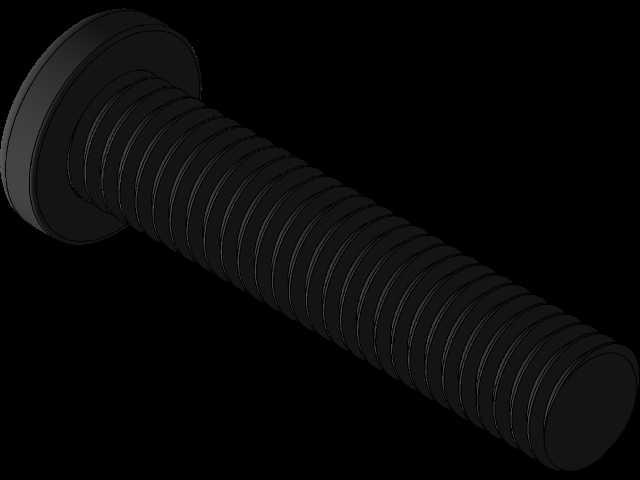

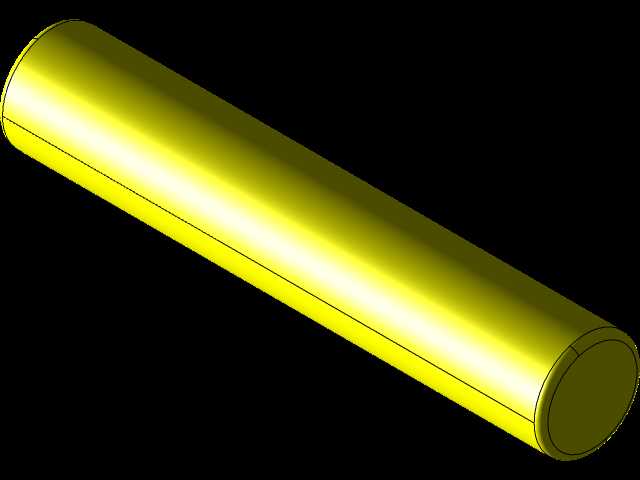

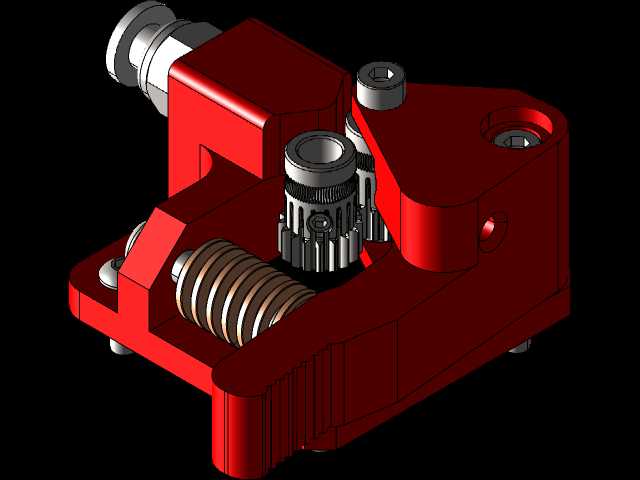

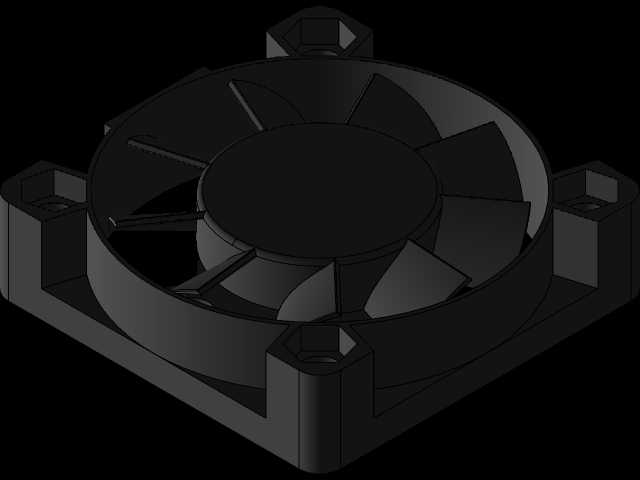

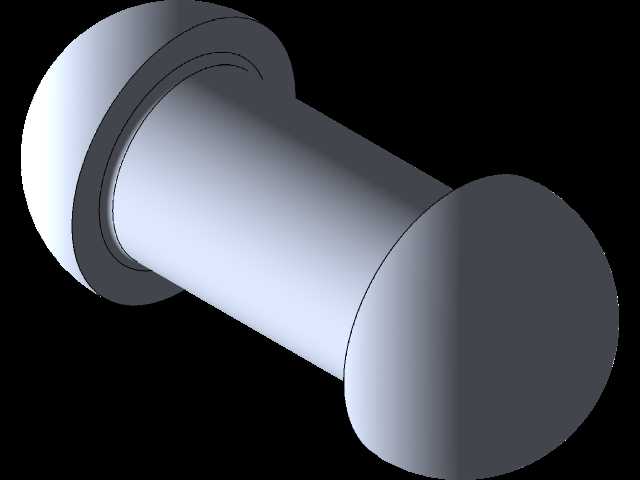

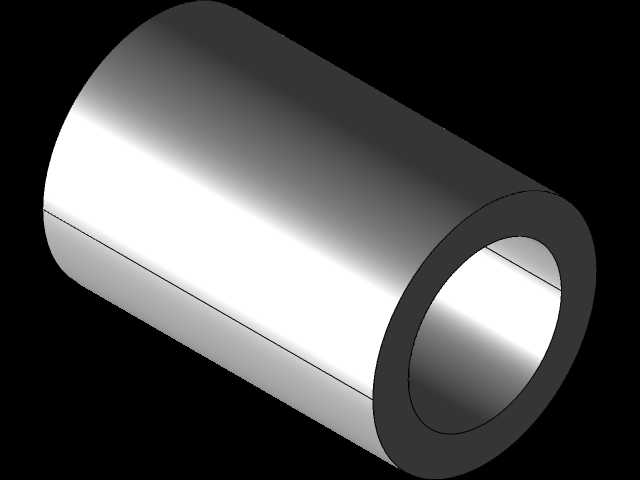

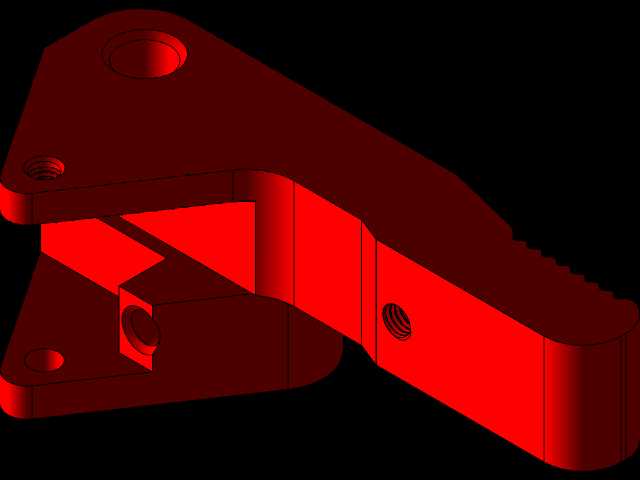

　　限位开关触发位置，后期维护时也能快速拆卸更换磨损部件，无需对整体框架做破坏性拆解。双挤出机组件安装在X轴横向导轨的滑座上，可根据打印需求实现双材料切换、双色打印，或是单头打印时另一头待机备用，减少换料停机等待时间；挤出机的散热模块采用风冷与喉管散热结合的结构，避免耗材在喉管内提前熔融造成堵头，适配常规PLA、ABS、PETG等多种主流FDM打印耗材。传送带的驱动辊位于设备前端出料侧，后端搭配可调张紧的从动辊，张紧调节结构采用螺栓顶推式设计，转动调节螺栓即可改变从动辊的前后位置，调整传送带的张紧力，避免长期运行后传送带跑偏、松弛导致的打印平面度超差问题；传送带表面做了哑光耐磨处理，首层耗材附着时无需额外涂抹胶水，

　　打印完成后制件随传送带转动到前端出料位置即可自然脱落，无需人工手动铲件，适配小批量连续打印的无人值守需求。从安装边界来看，设备整体框架的横向宽度控制在常规桌面设备的适配范围内，纵向长度因传送带延伸出料结构略长于普通桌面打印机，安装时只需在前端预留足够的制件出料空间即可，无需额外搭建大型落地基座；电气控制组件全部集成在设备后侧的封闭安装腔内，走线沿铝型材槽口布置，避免运动部件运行时剐蹭线缆造成故障，限位开关分别布置在X轴、Y轴两端以及Z轴抬升机构的极限位置，设备开机回零时可自动校准坐标系原点，每次打印前无需手动调平，传送带自身的平面度由两端辊轴的平行度保证，装配时只需校准两端辊轴的同轴度即可保证全幅面的打印首层一致性。

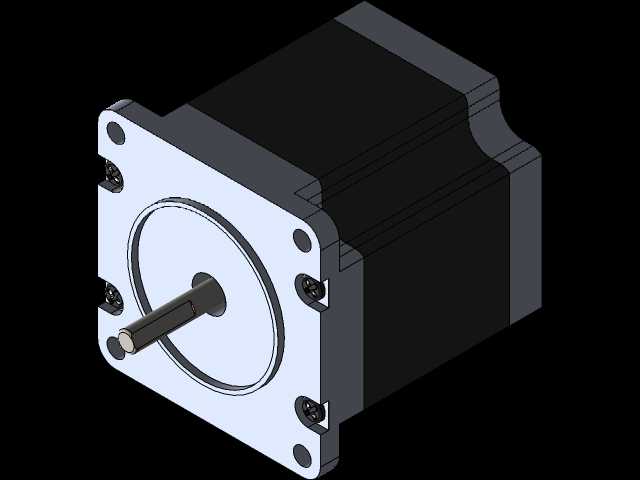

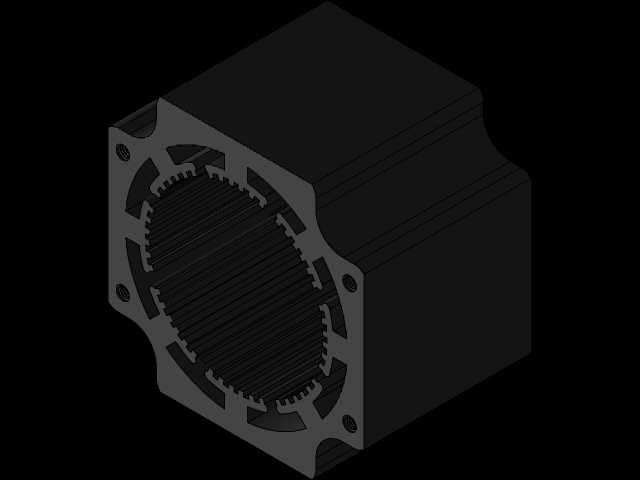

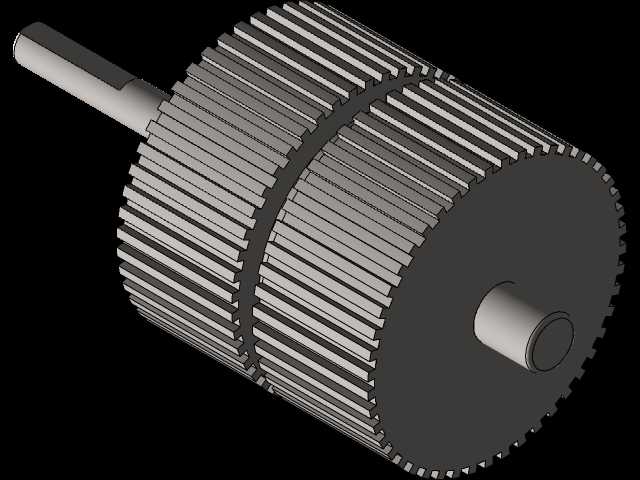

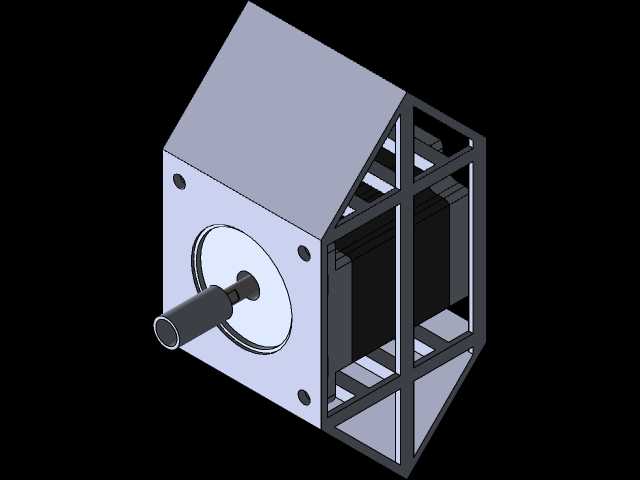

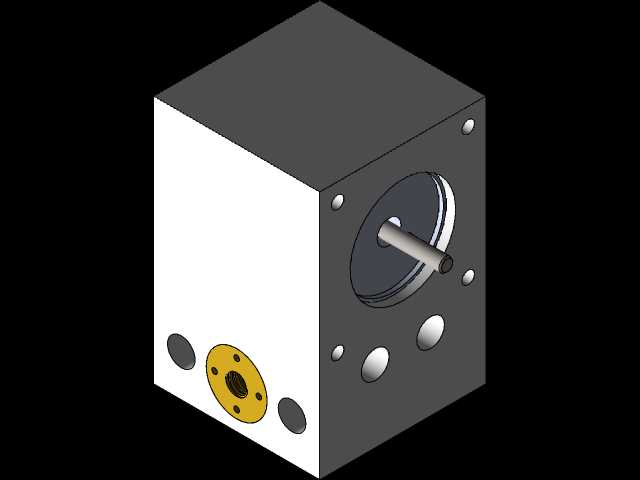

　　在实际使用场景中，这类设备常被用于打印定制化的长条状导轨护罩、线缆拖链、建筑模型的长条形结构件，以及小批量的塑料卡扣、连接件生产，相比传统平板打印机，其连续打印特性可将多件相同模型沿传送带送进方向排布，无需每次打印完成后人工清理平台重新启动，设备运行效率提升明显；双挤出机的配置也支持打印水溶性支撑结构，制作带有复杂内腔、悬空结构的制件时，支撑部分可采用水溶性耗材打印，后期通过溶液浸泡即可去除支撑，不会在制件表面留下支撑拆除的痕迹，提升制件表面质量。设计阶段针对传送带的运行精度做了专门优化，驱动辊采用步进电机配合减速齿轮驱动，送进精度控制在0.1mm以内，保证Z轴方向的层厚一致性，避免连续打印过程中出现层纹错位、层间粘接不牢的问题；传送带下方设置有平整的支撑托板，避免打印过程中传送带受挤出头压力下凹，保证打印平面的整体刚度，打印大尺寸制件时不会出现平台塌陷导致的制件变形。
