创想三维CR10S4大尺寸FDM3D打印设备

　　这套三维结构针对大尺寸桌面级熔融沉积成型场景做了针对性优化，核心框架采用双纵向光轴搭配横向同步带传动的龙门布局，X轴运动组件搭载挤出头与散热模块，可沿光轴做平稳的水平往复运动，Z轴采用双侧丝杆同步抬升结构，避免长行程打印过程中出现平台倾斜、层纹偏移的问题，Y轴则将成型平台固定在同步带传动的滑动模组上，前后运动的行程预留了足够的安装余量，整机成型空间在同级别桌面设备中属于偏大的规格，能够满足单件大尺寸样件、拆分后小批量工装零件的制作需求。从实际应用场景来看，这类设备常被用于手板打样阶段的结构验证、工装夹具的快速制作、创意产品的小批量试制，不管是工业设计工作室做外观件验证，还是小型加工车间做非标准工装的快速产出，

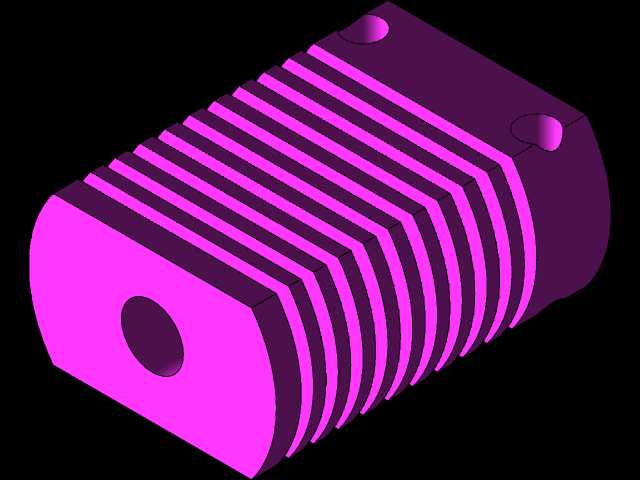

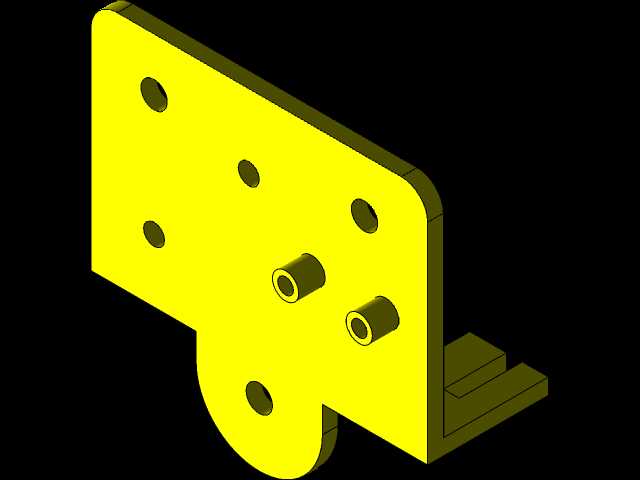

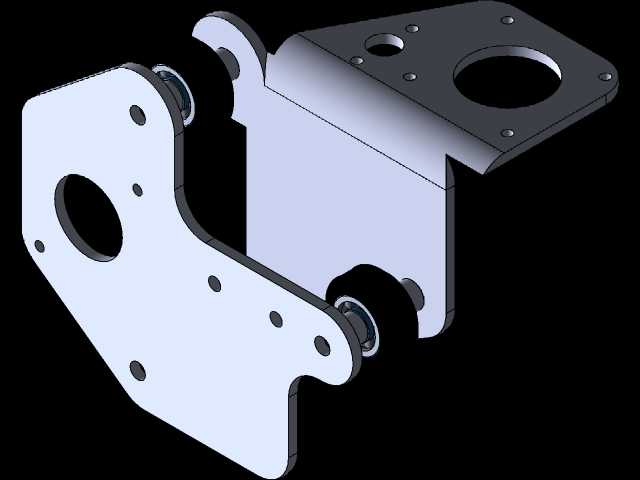

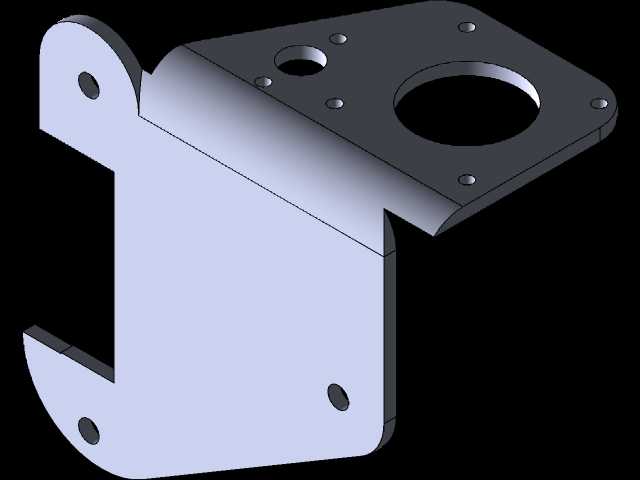

　　亦或是个人创作者做定制化作品制作，都能适配对应的使用需求。设计过程中对原有设备的运动结构做了调整，将原本容易出现晃动的悬臂部位做了加强处理，挤出头的安装座预留了不同规格E3D类热端的安装孔位，使用者可以根据自己打印的材料类型更换不同的热端组件，不需要重新设计整个安装支架。设备的走线槽沿着框架型材的凹槽布置，所有运动线缆都做了拖链防护，避免长期往复运动过程中线缆出现弯折断裂的问题，电气控制盒的安装位置设在设备侧方，预留了足够的散热空间，主板、驱动模块、电源模块的安装位都做了绝缘隔离，避免金属碎屑掉落造成电路短路。成型平台采用调平螺母加弹簧的结构，四个角位的调平点配合中间辅助支撑，能够保证平台在整个Y轴行程内保持水平，

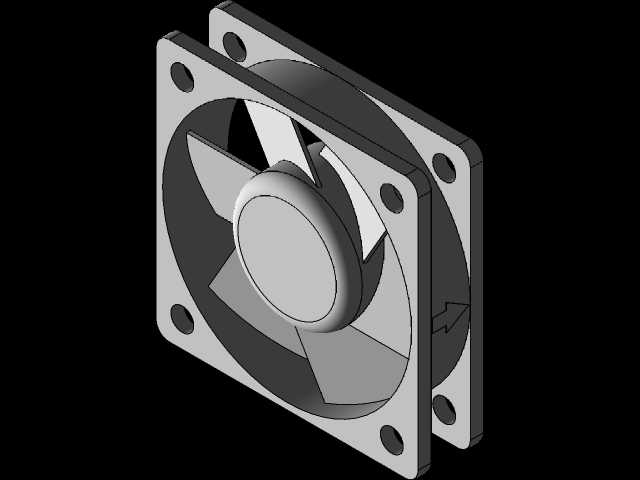

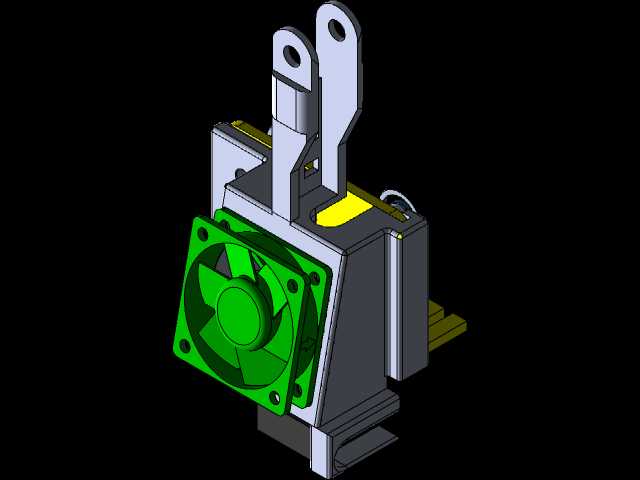

　　平台表面预留了柔性贴膜的安装厚度，使用者可以根据需求更换玻璃平台、磁吸柔性平台等不同的承载面，不需要改动原有平台的固定结构。整机的安装边界做了合理控制，框架外侧没有突出的尖锐结构，所有型材的端面都加装了封盖，运动部位的同步轮、皮带外侧都预留了防护间隙，避免日常操作过程中出现剐蹭。传动部分的同步带都设置了张紧调节结构，长期使用出现皮带松弛时，不需要拆解整个模组就可以完成张紧度调整，光轴与直线轴承的配合部位预留了润滑脂加注的空间，日常维护时可以直接在注油点添加润滑脂，不需要拆解运动组件。挤出部分的散热风道做了优化，针对PLA、PETG等常用打印材料的冷却需求调整了出风口角度，能够在打印悬空结构时提供足够的冷却风量，减少悬垂部位的拉丝、

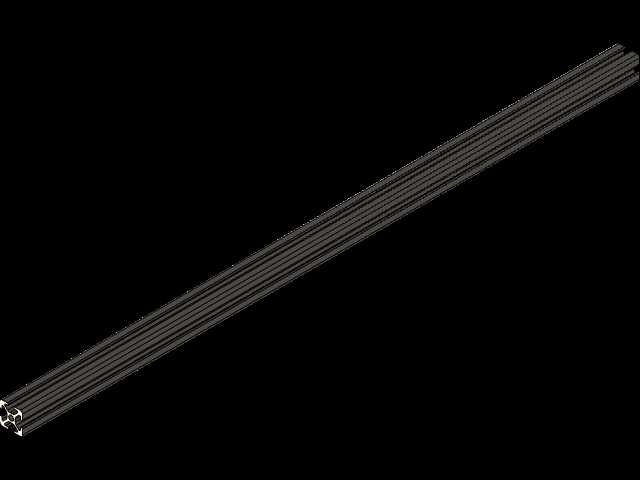

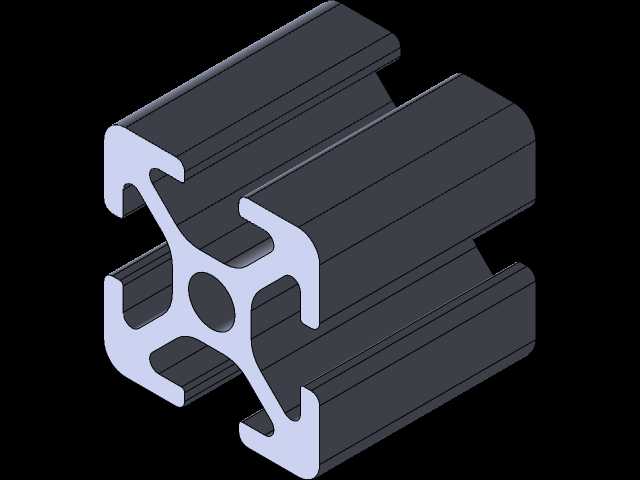

　　下垂问题。设备的进料机构安装在X轴运动组件上，近端挤出的结构能够减少送料阻力，打印柔性耗材时也能保证稳定的送料精度，进料齿轮的位置做了可调节设计，可以根据不同耗材的直径调整压合力度，避免耗材出现打滑或者被压碎的问题。整个结构的所有连接部位都采用标准件固定，常用的螺丝、螺母都是通用五金规格，后期维护更换配件时不需要定制特殊规格的紧固件，框架采用标准铝型材拼接，使用者如果需要进一步扩展成型尺寸，也可以在原有结构基础上更换更长的型材，不需要重新设计整个连接结构。从结构强度来看，整个框架的底部加装了横向加强梁，避免设备高速运动时出现共振，打印过程中整机的震动幅度控制在很小的范围内，能够保证高层打印时的尺寸精度，不会因为机架晃动出现层错位的问题。
