仿真驾驶用金属防滑脚踏结构设计

　　这款脚踏结构的设计初衷，是面向驾驶模拟训练设备、工程车辆操纵系统的人机交互需求，解决传统踏板在高频踩踏工况下的打滑、结构刚度不足、行程反馈模糊等实际工程问题。从实际应用场景来看，这类脚踏结构既可以适配民用驾驶模拟训练舱，供驾校学员进行基础驾驶操作的肌肉记忆训练，也可以经过载荷强化后，应用在小型工程车辆、特种作业装备的操纵舱内，作为油门、制动功能的操纵输入部件，替代传统的橡胶包覆踏板，提升长期高频使用下的结构可靠性。

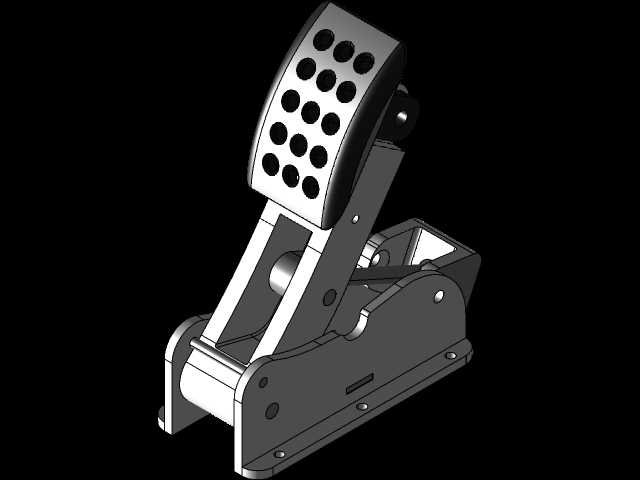

　　从功能特性层面来看，踏板踩踏面采用了阵列式通孔设计，并非单纯为了视觉上的运动风格，而是从工程角度出发，一方面可以在操作人员鞋底沾有泥沙、水渍的工况下，让杂物从通孔处排出，避免接触面残留异物导致踩踏打滑，另一方面阵列开孔可以在保证踩踏面结构强度的前提下，降低踏板整体的自重，减少踏板绕转轴摆动过程中的转动惯量，让踩踏力度的反馈更加线性，不会因为踏板自身重量过大导致初始踩踏力度虚高。踏板的支撑臂采用了双侧折弯的钣金结构，相比单侧支撑的踏板结构，双侧支撑可以让踩踏力均匀传递到转轴位置，避免长期单侧受力导致的转轴偏磨、踏板卡滞问题，支撑臂上预留的多个安装孔位，既可以用来固定复位弹簧的安装座，也可以适配不同角度的踏板行程限位块，方便根据不同的使用场景调整踏板的最大踩踏行程，比如模拟乘用车制动踏板时，可以将行程调整到120毫米左右，匹配真实车辆的踏板踩踏幅度，模拟工程机械操纵踏板时，则可以缩小行程到60毫米，适配短行程快响应的操纵需求。

　　在设计思路上，整个结构采用了模块化的拆分逻辑，踩踏面板、支撑臂、底座、转轴四个部分全部采用可拆分的紧固件连接，没有采用一体化焊接结构，这样的设计一方面是方便后期维护更换，当踩踏面板出现磨损时，不需要拆解整个转轴结构，只需要松开面板的固定螺丝即可完成更换，另一方面模块化的结构可以根据不同的载荷需求，更换不同厚度的支撑臂板材，比如面向民用模拟设备的版本可以采用2毫米厚的冷轧钢板做喷塑处理，面向实车装备的版本则可以更换为4毫米厚的高强度钢板，底座部分采用了下沉式的安装结构，整个底座的安装面低于转轴中心15毫米，安装时可以将底座嵌入到设备舱的地板开孔内，让踏板的最低位置与地板表面齐平，避免底座突出地板导致操作人员脚部磕碰，底座上预留的四个长圆形安装孔，可以允许安装时在前后方向有10毫米的调整余量，抵消安装面的加工误差，降低对安装面的加工精度要求。

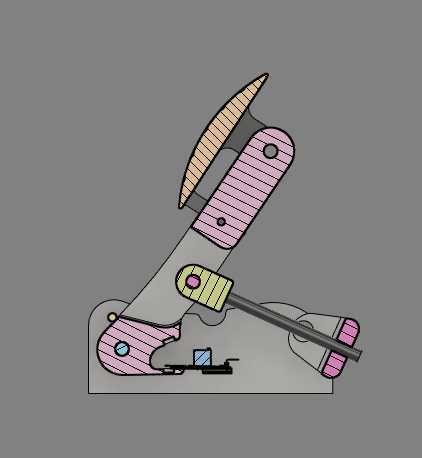

　　从安装边界尺寸来看，整个踏板结构在未踩踏状态下的总高度为180毫米，底座的纵向安装长度为220毫米，横向宽度为100毫米，安装时需要在安装面预留深度不小于20毫米的下沉空间，保证底座安装后踩踏面板的初始角度与水平面呈35度夹角，这个角度是经过人机工程验证的舒适踩踏角度，操作人员的脚后跟着地时，脚掌自然放置的角度刚好与踏板面贴合，长期踩踏不会出现脚踝酸痛的问题。转轴位置采用了自润滑衬套配合钢制销轴的结构，不需要定期加注润滑脂，衬套的磨损寿命可以达到百万次踩踏级别，完全满足模拟训练设备高频使用的寿命要求，踏板的复位结构隐藏在支撑臂与底座之间的空腔内，不会暴露在外部，避免杂物进入弹簧结构导致复位卡滞，同时空腔内预留了传感器安装位，可以加装角度传感器或者霍尔式位置传感器，将踏板的踩踏角度转化为电信号输出，匹配电控系统的信号采集需求，不需要额外设计传感器的安装支架。

　　在结构强度校核层面，整个踏板的垂直踩踏载荷可以达到1500牛，完全可以覆盖成年人紧急制动时的最大踩踏力度，不会出现踏板变形或者断裂的问题，踩踏面板的边缘做了3毫米的圆角处理，避免尖锐边缘划伤操作人员的鞋部或者脚踝，所有钣金件的折弯处都做了去毛刺处理，没有尖锐的飞边，符合操纵部件的安全设计要求。不同于市面上常见的塑料材质仿真踏板，这款全金属结构的踏板在踩踏时不会出现结构形变导致的异响，力度反馈更加扎实，能够给操作人员提供更接近真实车辆的踩踏脚感，不管是用于模拟设备的开发，还是作为小型装备的操纵部件，都可以直接在现有结构基础上做适应性调整，不需要重新设计核心的支撑与转轴结构，能够大幅缩短相关产品的开发周期。
