间歇传动用日内瓦槽轮机构结构设计

　　日内瓦机构也就是常说的槽轮机构，是间歇传动领域应用极广的经典构件，在多工位自动化转台、轻工包装设备的送料工位、电影放映机的胶片走片结构、多工位检测设备的分度单元里都能看到这类结构的身影，核心作用是把驱动端的连续匀速旋转运动，转化为从动端的周期性间歇转位，每次转位完成后自带锁止定位特性，不需要额外加装定位销就能保持工位静止状态，相比棘轮间歇传动，它的传动冲击更小、运行噪音更低，工位分度精度更容易控制，在中低速间歇转位场景里的适配性非常强。

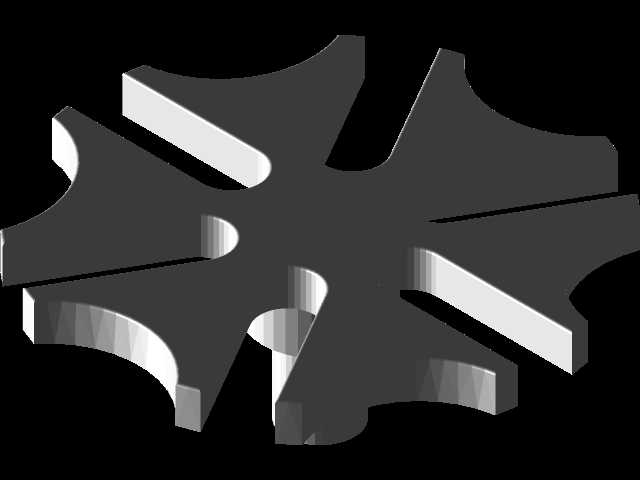

　　这套结构的核心组成分为主动拨盘与从动槽轮两个部分，主动端的圆柱拨销在进入槽轮的径向导槽时，会带动槽轮完成固定角度的旋转，当拨销脱离导槽后，主动盘上的圆弧锁止面会和槽轮的凹弧面完全贴合，此时槽轮被完全锁止无法转动，直到拨销再次进入下一个导槽，才会启动下一次转位动作。这套模型里的槽轮设计为6个径向导槽，对应每次转位的角度为60度，也就是主动轴每旋转一整圈，从动槽轮会完成一次60度的分度转位，剩余角度区间槽轮保持静止，刚好适配6工位的自动化设备转位需求，比如多工位组装、多工位检测、多工位上料下料的工序排布，每个静止工位可以预留足够时间完成加工、检测、上下料动作。

　　从设计思路上看，这套结构的参数匹配经过了严谨的运动学校核，首先是槽轮的槽数选择，6槽结构相比常见的4槽结构，槽轮在转位过程中的角加速度变化更平缓，拨销进出导槽时的刚性冲击更小，适合转速稍高的间歇传动场景，同时锁止弧的包角设计刚好匹配槽轮的静止角，锁止面的配合间隙控制在合理范围，既不会因为间隙过大出现锁止阶段的工位窜动，也不会因为间隙过小导致装配后出现卡滞、运转阻力过大的问题。主动拨盘上的拨销采用圆柱式设计，和槽轮导槽的侧壁为线接触传动，相比异形拨销加工难度更低，普通铣削加工就能达到配合精度要求，后期维护更换也更方便，拨销和主动盘的连接采用过盈配合加定位销固定的方式，能承受长期间歇启停带来的冲击载荷，避免拨销在反复冲击下出现松动移位。

　　从安装边界来看，这套结构的整体安装基准为主动轴与从动轴的中心距，两个轴的轴线需要保持严格平行，平行度公差需要控制在0.02mm以内，否则会出现拨销和导槽卡滞、锁止面贴合不良的问题，直接影响传动精度和使用寿命。槽轮的中心安装孔可以根据实际输出轴的直径做适配调整，安装时需要保证槽轮的端面和主动拨盘的端面处于同一平面，端面跳动公差控制在0.01mm以内，避免拨销在导槽内出现偏磨。主动轴的输入转速建议控制在每分钟100转以内，因为槽轮机构在转位启停阶段存在不可避免的柔性冲击，转速过高会加剧拨销和导槽的磨损，同时产生较大的振动和噪音，在这个转速区间内，结构的使用寿命和运行稳定性都能得到保障。

　　在实际应用场景中，这类结构不需要额外的控制系统就能实现固定节拍的间歇转位，相比采用伺服电机配合凸轮分割器的分度方案，整体结构成本更低，结构更紧凑，不需要复杂的电气控制接线，纯机械结构的可靠性更高，在一些对成本敏感、工位固定的中低速自动化设备上性价比优势非常明显。比如在小型零件的冲压送料机构里，这套日内瓦机构可以和冲压主轴做联动，主轴每旋转一圈完成一次冲压动作，同时槽轮带动送料辊完成一个步距的送料，送料和冲压的动作完全通过机械结构同步，不会出现电气信号延迟导致的送料错位问题，大幅降低设备的故障概率。在多工位瓶盖组装设备上，6个工位分别对应上盖、放垫片、压合、检测、下料等工序，槽轮每次转位刚好把工件送到下一个工位，锁止阶段各个工位同时完成对应工序动作，整体运行节拍稳定，调试难度远低于采用伺服分度的方案。

　　结构的细节设计上，槽轮的导槽端部做了小圆弧过渡处理，避免拨销在进入导槽的瞬间出现应力集中，长期冲击下导致导槽端部崩裂，主动拨盘的锁止弧边缘做了微小的倒角处理，在和槽轮凹弧面接触锁止时不会出现刮擦，减少运转过程中的磨损。所有传动接触面的粗糙度建议控制在Ra1.6以下，装配时涂抹适量的润滑脂，能进一步降低传动噪音，延长构件的使用寿命。如果应用在有防尘要求的场景，可以在结构外部加装简易的防护罩，避免加工碎屑、灰尘进入导槽和锁止面的配合间隙，导致机构卡滞。

　　另外这套结构的参数可拓展性很强，如果需要调整每次转位的角度，只需要调整槽轮的导槽数量，比如改成4槽就能实现每次90度的转位，适配4工位的设备需求，调整导槽数量的同时只需要对应调整主动拨盘锁止弧的包角，保证拨销脱离导槽时锁止面能完全贴合槽轮的凹弧面即可，不需要对整体安装结构做大幅改动，设计迭代的成本很低。对于需要调整转位节拍的场景，只需要改变主动轴的输入转速，就能调整每次转位和静止的时间比例，适配不同工序的加工时长需求，不需要更换核心构件。
